L型带铰支座安装连接结构件

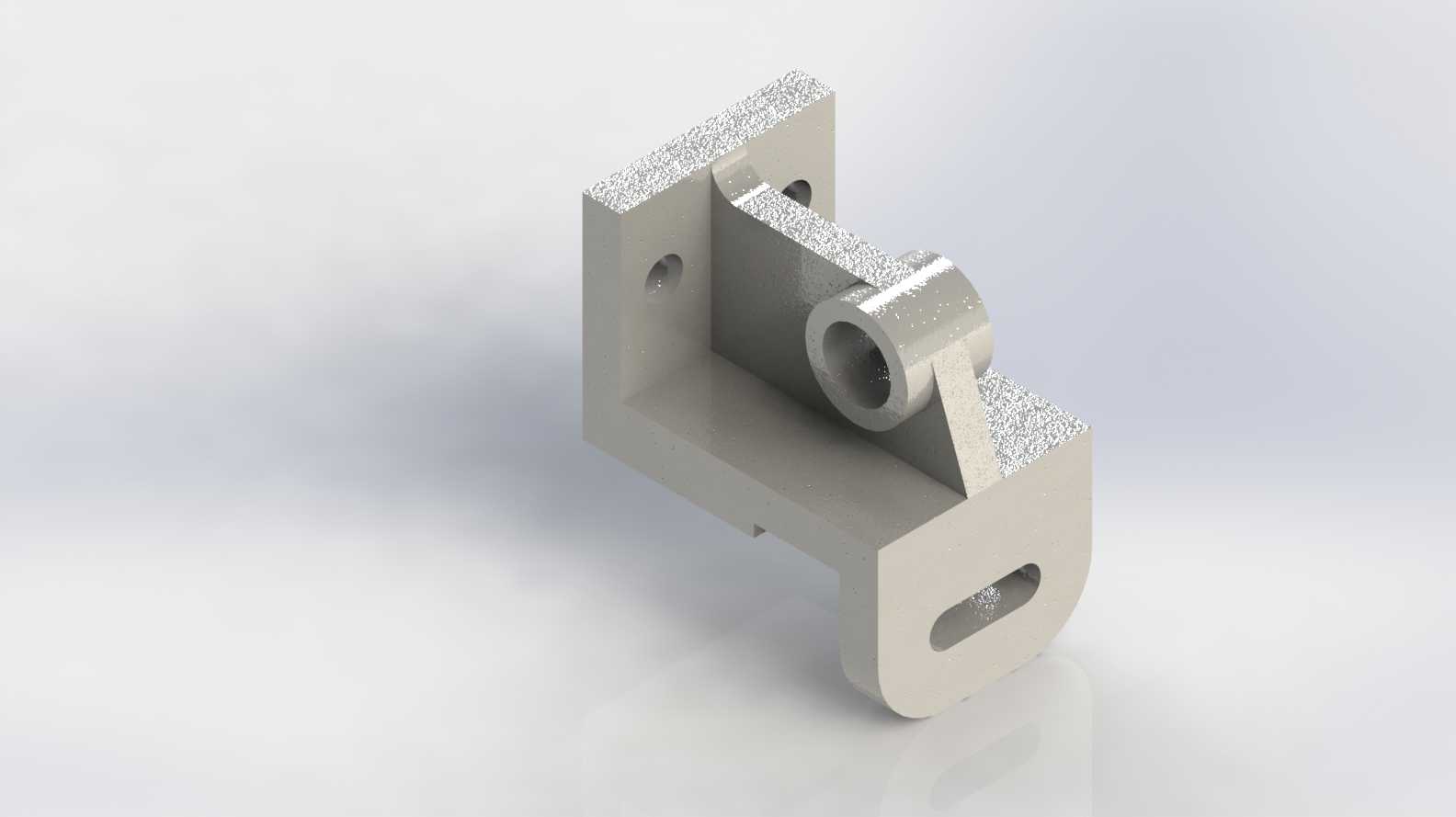

　　该结构件属于设备安装连接类支撑构件，整体采用L型弯折的一体化构型，主体壁厚均匀，兼顾结构刚性与轻量化需求，适合作为小型功能模组的承载安装基座使用。从实际应用场景来看，这类构件常出现在轻工自动化生产线的小型工位模组、桌面级加工设备的辅助支撑单元、检测设备的传感器安装支架部位，也可作为小型传动机构的铰接基座，承担载荷传递、部件定位、运动副支撑的多重作用。构件的竖直安装面设置了两个沉头安装孔，孔位间距经过匹配标准安装面板的孔距设计，安装时可采用内六角螺栓直接固定在设备立面的型材或安装板上，沉孔结构可保证螺栓头完全埋入构件平面，不会突出安装面干涉其他部件的装配，竖直面的侧边做了微小的倒角处理，既消除了机加工后的锐边毛刺，

　　也能在装配时起到导入导向作用，避免安装过程中刮擦配合面的涂装或加工面。水平承载段的末端设置了长条形腰型孔，这类孔型的设计主要是为了补偿安装时的位置误差，允许构件在固定前沿腰型孔长度方向调整安装位置，适配不同安装基准下的装配公差，腰型孔的边缘同样做了去毛刺处理，孔的长度方向与构件的主受力方向垂直，可在调整到位后通过螺栓锁紧实现可靠固定，不会在受载时发生位置滑移。构件中部突出的带通孔圆柱凸台是核心的功能部位，该凸台的内孔为高精度铰制孔规格，可作为铰接销轴的安装位，穿入销轴后即可连接摆杆、连杆类运动部件，凸台的两侧设置了三角形加强筋，筋板分别连接竖直安装面与水平承载面，同时与圆柱凸台的侧壁融为一体，

　　这种筋板布局可有效抵消铰接部位受载时产生的弯矩，避免凸台根部出现应力集中导致的断裂变形，筋板的厚度与主体壁厚保持一致，不会在铸造或3D打印成型时出现缩孔、填充不实的缺陷。从安装边界来看，该构件的整体外轮廓尺寸紧凑，竖直方向的安装高度适配常规40系列工业铝型材的安装面宽度，水平方向的伸出长度不会超出小型工位的安装空间，所有安装孔的中心距均按照通用机械安装的公差规范设计，可直接替换同规格的标准安装支座，不需要额外修改安装面板的孔位。设计过程中优先考虑了成型工艺的适配性，不管是采用机加工从整块铝坯铣削成型，还是采用FDM、SLA工艺3D打印制作，或是采用熔模铸造批量生产，该构件的所有面均设置了合理的拔模斜度，没有倒扣、

　　封闭内腔等难以成型的结构，打印或加工时不需要额外添加过多支撑，成型后去除支撑的工作量很小，可有效降低单件制作的成本。构件的所有转角处均设置了圆角过渡，避免直角位置的应力集中，在承受交变载荷的工况下，圆角过渡可大幅提升构件的疲劳寿命，不会在长期受载后从转角位置萌生裂纹。实际装配时，圆柱凸台的内孔可根据使用需求加装铜套或者直线轴承，降低铰接转动时的磨损，延长构件的使用寿命，竖直安装面的背面为精加工平面，平面度控制在0.05mm以内，安装后可保证构件与安装基面完全贴合，不会出现倾斜导致的铰接孔同轴度偏差。水平承载面的上表面同样为精加工面，可作为小型部件的安装定位基准，放置光电传感器、小型气缸等元件时，不需要额外调整平面度即可保证安装精度。这类构件在非标自动化设备的改造、小型实验装置的搭建中应用十分广泛，相比采用标准角件拼接的支架结构，一体化的构型拥有更好的整体刚性，不会出现拼接部位的连接松动，同时集成的铰接支座功能减少了额外零件的装配工作量，整体结构更加简洁紧凑，维护时拆卸也更加方便。在载荷适配方面，该构件可承受垂直于水平承载面的静载荷不低于500N，铰接部位可承受的径向载荷不低于300N，完全满足小型工装、实验装置、桌面级设备的使用需求，不需要额外做加强处理。
