带法兰安装座的中空回转腔体结构件

　　这类带侧边法兰安装位的中空回转腔体结构，在回转类动力传输、介质导流类设备中应用十分普遍，日常做结构设计时经常会碰到类似的安装接口匹配需求。从实际使用场景来看，这类零件常作为轴系部件的支撑壳体、旋转接头的主体基座，或是小型回转工作台的固定基体，安装后需要承担径向载荷与少量轴向倾覆力矩，同时中空的内孔可以走穿轴、管线或是作为介质流通的通道，在轻工自动化设备、小型流体控制装置、台式回转工装里都能见到同构型的零件。

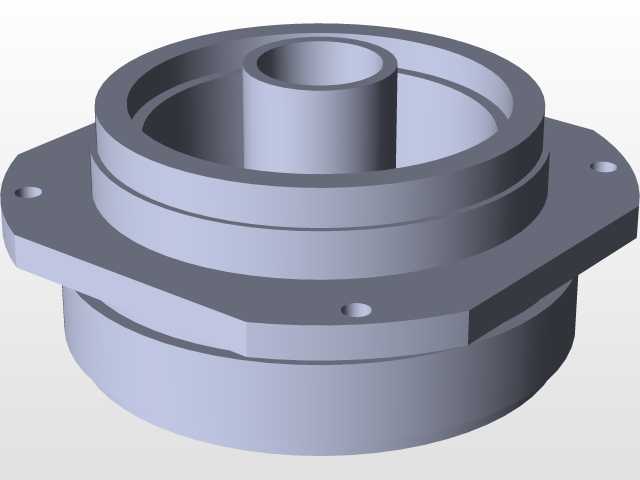

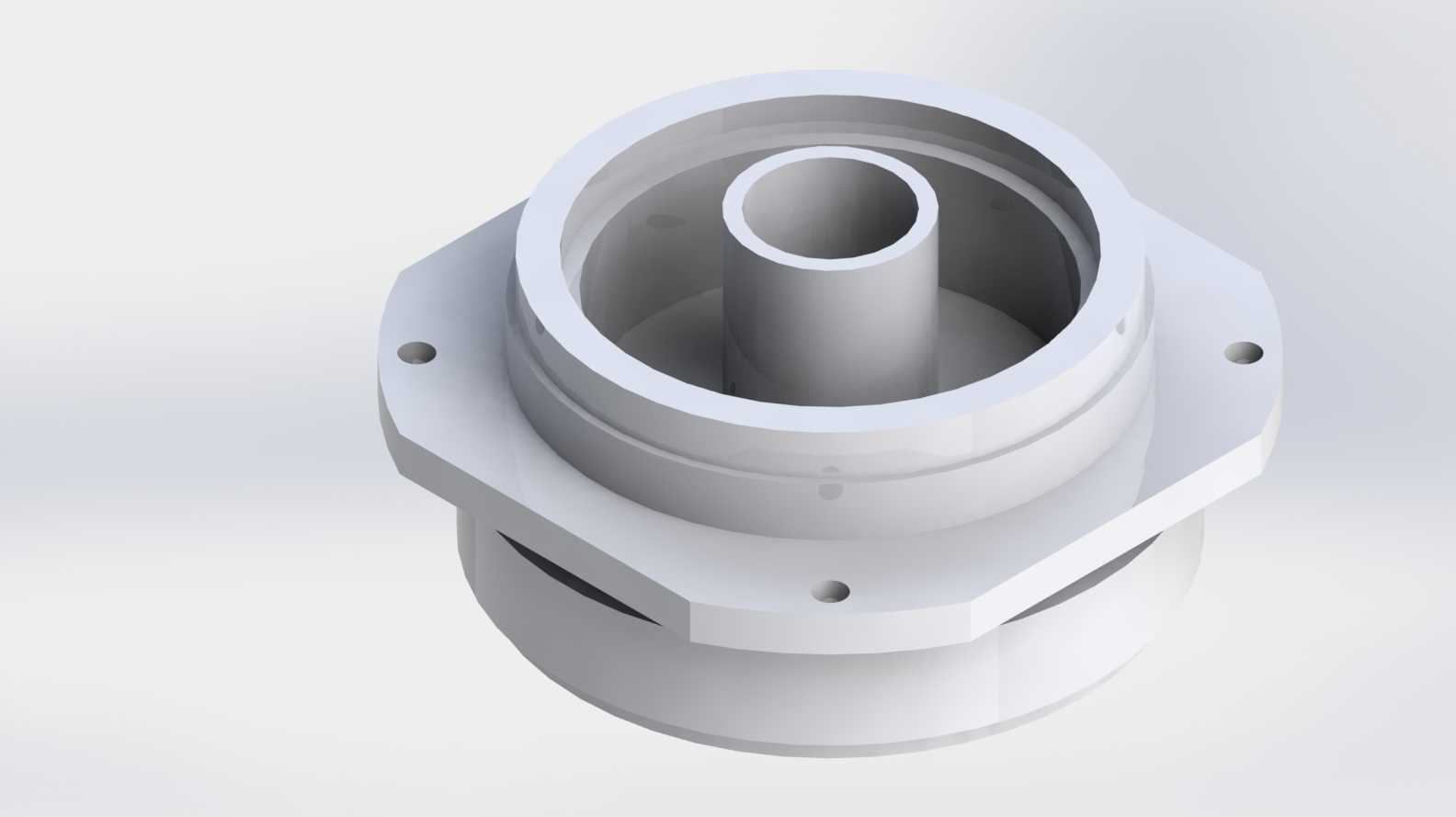

　　设计这类结构的时候，首先要敲定的是安装边界，外侧延伸的法兰耳上预留的沉头安装孔，是用来穿内六角螺栓把整个零件锁固在设备安装面板上的，法兰耳做切边处理而不是整圈外凸法兰，一方面是减少零件整体的外廓占用空间，在安装空间局促的工位上能避开周边的干涉部件，另一方面也能减少原材料的切削量，降低加工成本。腔体内部的台阶孔是分层设计的，不同直径的台阶分别对应轴承安装位、密封件嵌装槽、定位止口，做三维建模的时候要严格按照配合公差带预留装配余量，轴承位的同轴度、安装端面与内孔轴线的垂直度是需要重点标注的形位公差，不然装配后会出现轴系卡滞、密封件偏磨泄漏的问题。

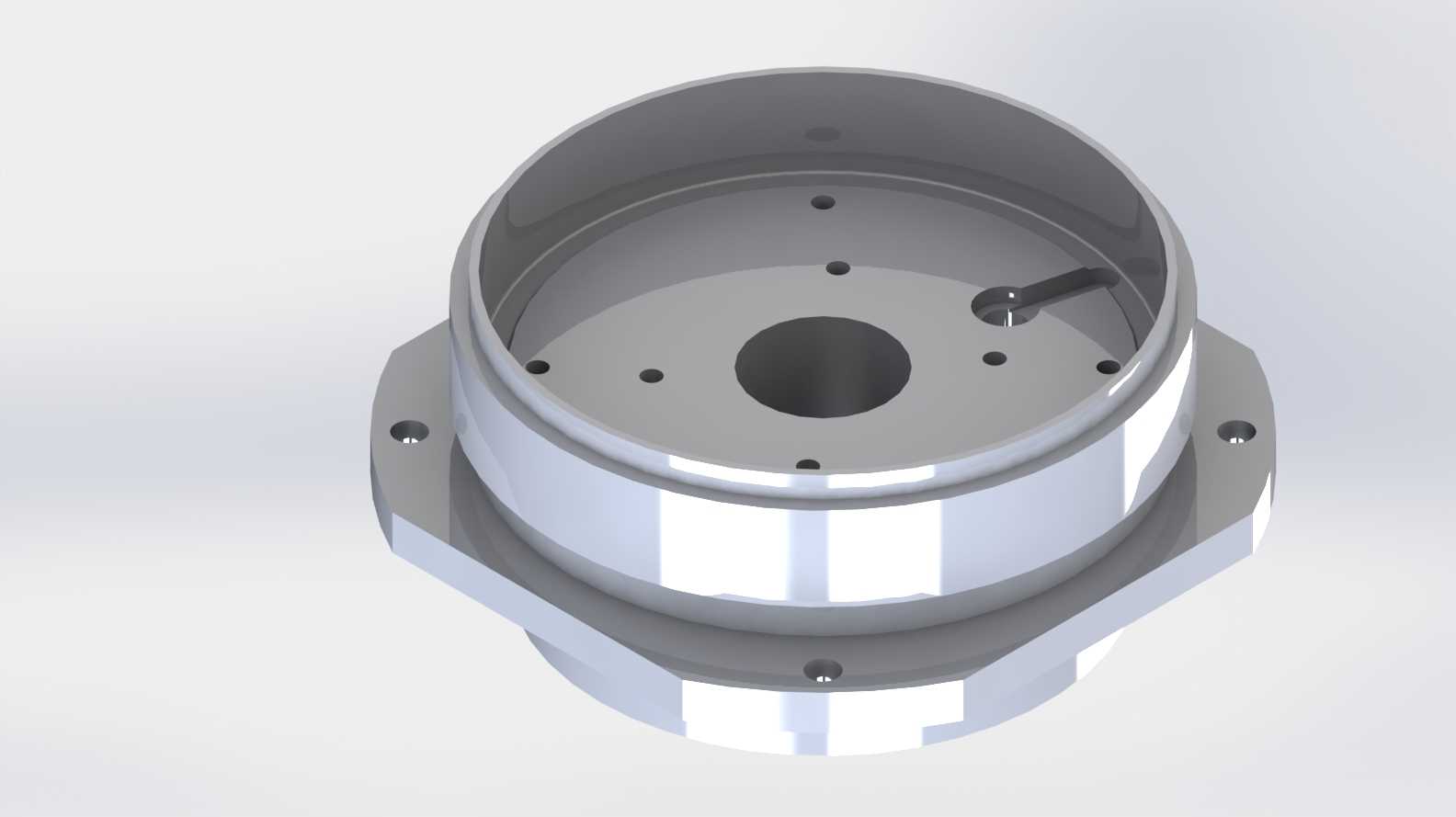

　　腔体底部中心的通孔是核心的贯通通道，围绕中心孔均匀分布的小孔，一部分是用来固定内部端盖或是导流隔片的螺纹安装孔，还有一个斜向的小孔是用来做注油通道或是介质引流孔的，建模的时候要注意斜孔与主腔体壁面的相贯线处理，避免后续出工程图的时候出现轮廓线错误，影响加工编程。腔体的外壁做了加厚的环形加强段，对应内部轴承安装的位置，这个位置是受力集中区，加厚处理可以避免螺栓锁紧时腔体出现形变，同时也能提升零件整体的刚性，减少设备运行时的共振问题。

　　做这类零件的结构校核时，要重点验算法兰耳根部的抗弯强度，因为安装螺栓锁紧时法兰耳会承受弯曲应力，如果根部圆角留的太小，很容易在装配或是受冲击载荷时出现断裂问题，通常会在法兰耳与主腔体连接的位置留R2-R5的过渡圆角，根据零件整体尺寸调整圆角大小，避免应力集中。另外腔体内部的密封槽尺寸要匹配选用的O型圈或是骨架油封规格，槽的深度、宽度公差要控制在标准范围内，不然会出现密封失效漏油、漏介质的问题。

　　从安装适配性来看，这类结构的安装端面平面度要求较高，建模时要标注清楚安装面的表面粗糙度要求，通常接触面的粗糙度要达到Ra1.6以上，保证锁紧后结合面没有缝隙，不会出现渗漏。零件的整体高度要匹配内部安装的轴系部件长度，避免出现轴端伸出长度不足或是顶到端盖的问题，做装配干涉检查的时候，要把配套的轴承、密封件、紧固件都导入装配体，逐一检查配合间隙，尤其是斜孔位置和内部安装零件的位置关系，避免斜孔被内部零件堵住，失去原本的导流或是注油功能。

　　日常做这类回转腔体类零件建模时，优先用旋转特征做主基体结构，之后再添加法兰耳、安装孔、斜孔等附加特征，这样建模的特征树逻辑更清晰，后续修改尺寸参数的时候不容易出现特征报错，尤其是做系列化衍生设计的时候，只要修改旋转特征的截面尺寸，就能快速调整腔体的内径、高度参数，适配不同规格的配套部件。另外要注意安装孔的位置度要求，法兰耳上的安装孔中心距要和设备面板上的预留孔位完全匹配，不然现场安装的时候会出现螺栓穿不进去的问题，通常会把安装孔的孔径做的比配套螺栓大0.5-1mm，预留少量的安装调整余量，降低装配时的对位难度。
