方槽方孔加工偏置导向钻头释放工具

　　在常规金属切削加工场景里，普通标准钻头受切削刃对称结构限制，只能完成圆孔钻削作业，遇到箱体类、连接座类零件上的方槽、异形方孔加工需求时，往往需要先钻底孔再通过插削、拉削或者铣削工序逐步修型，工序流转多、装夹找正时间长，尤其是小批量维修、单件试制场景下，频繁换刀找正会大幅拉长加工周期，这类带偏置导向结构的切削工具就是针对这类痛点设计的专用作业部件。

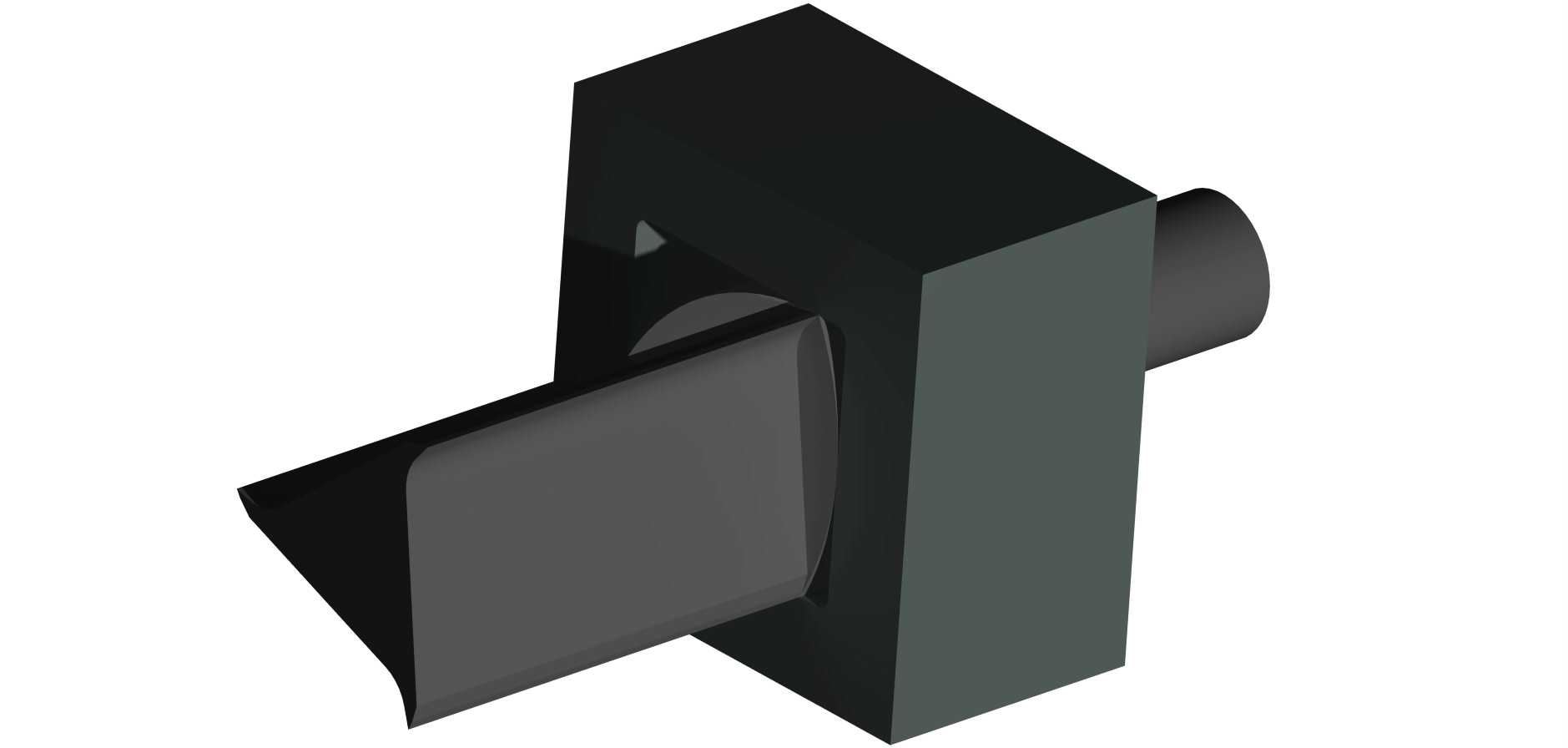

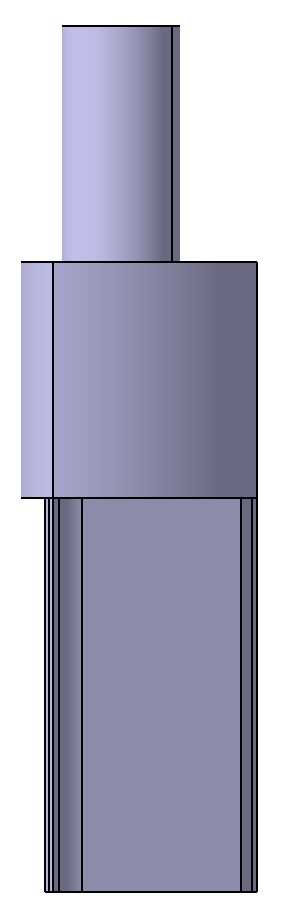

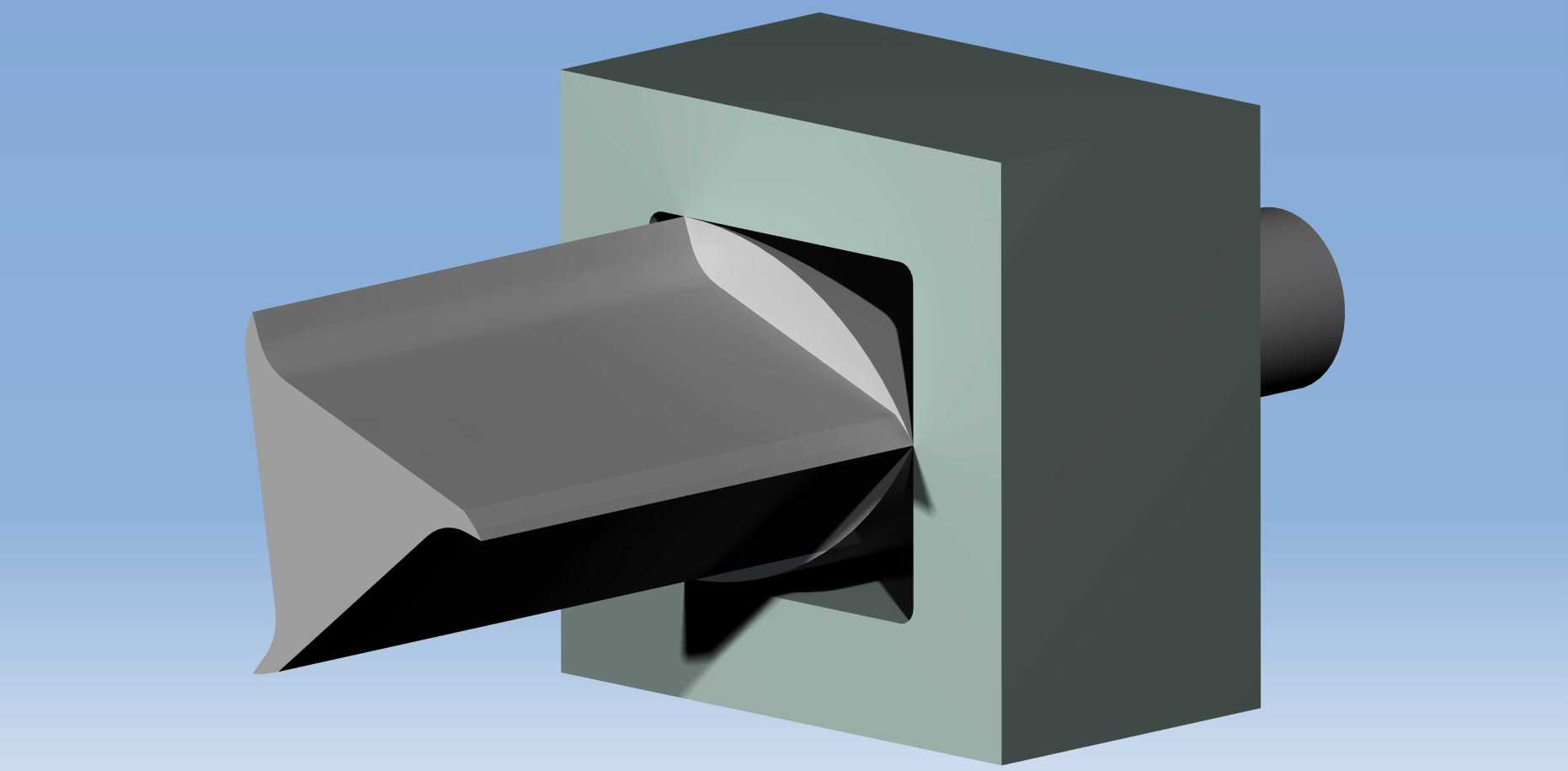

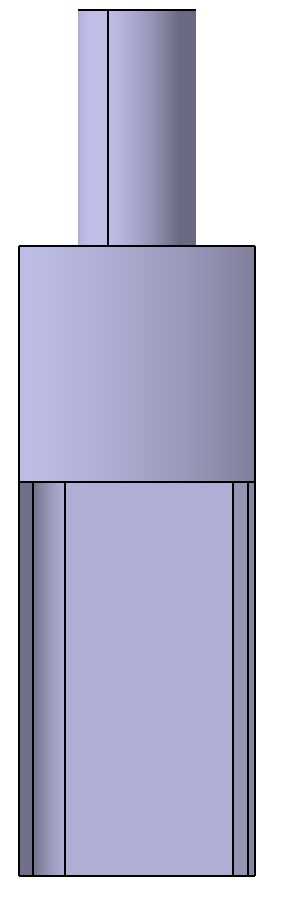

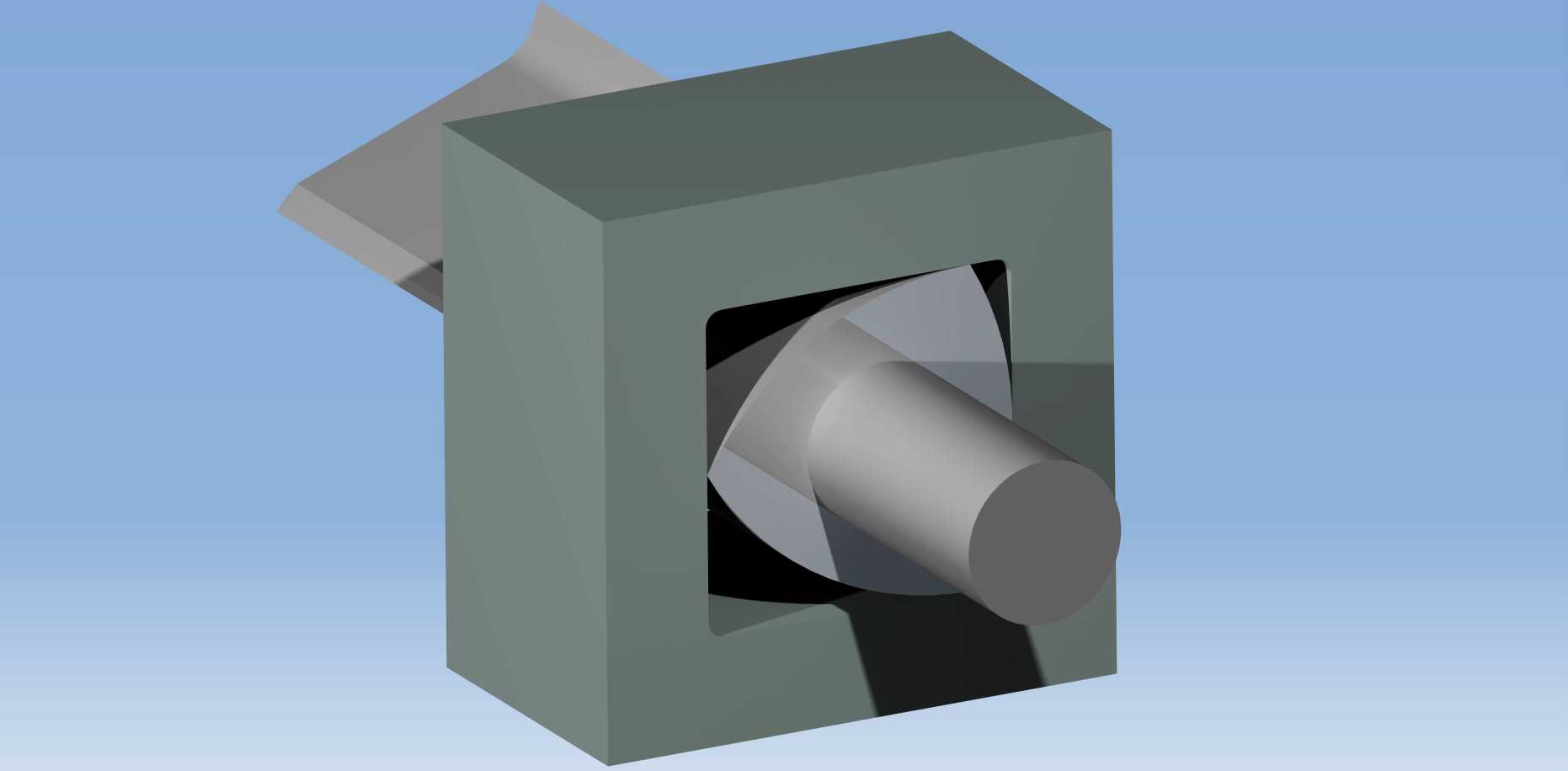

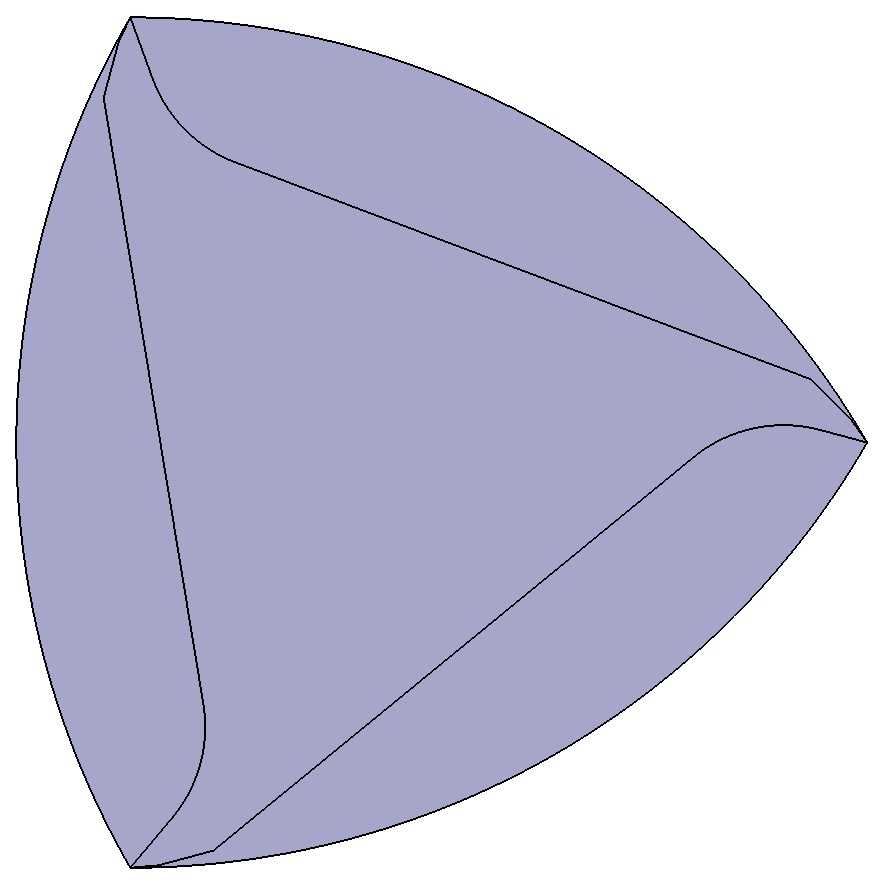

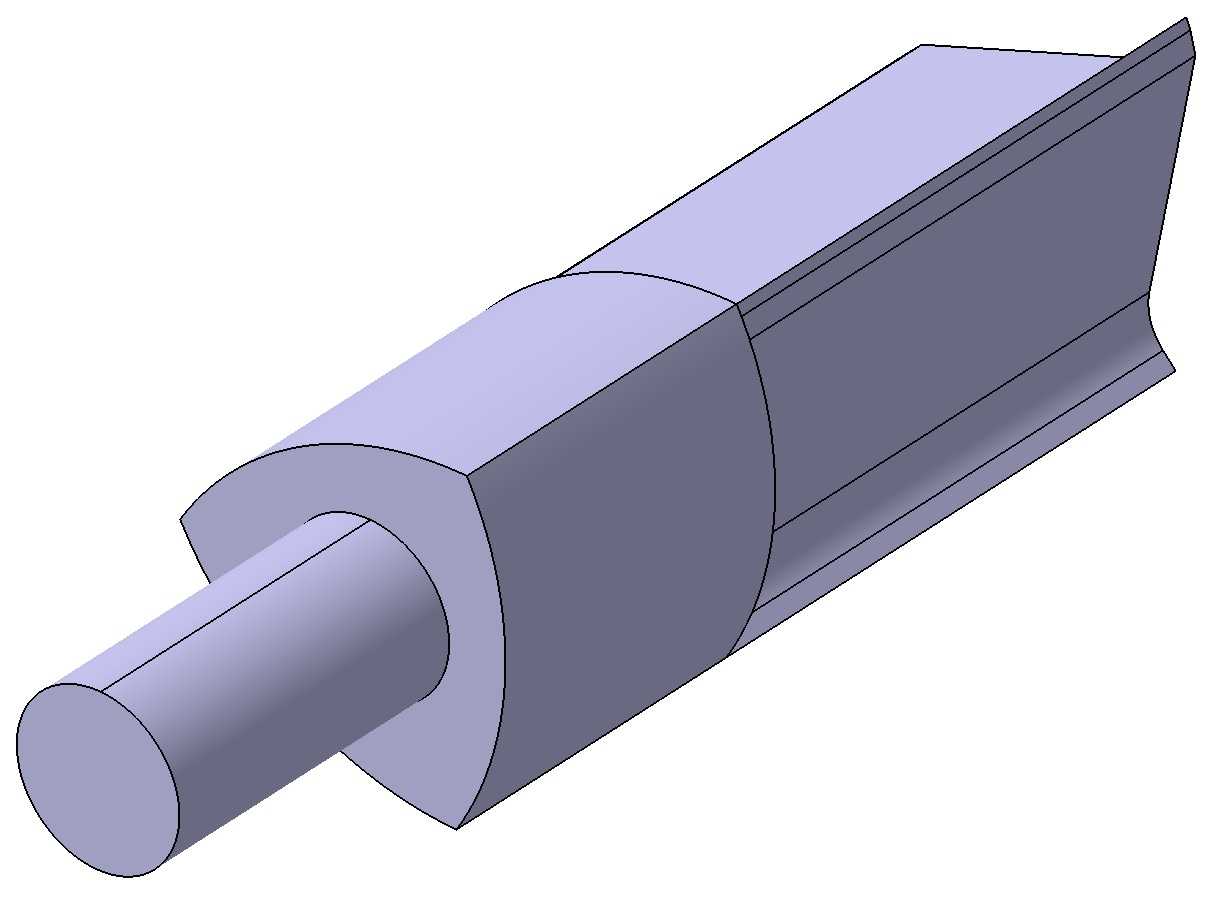

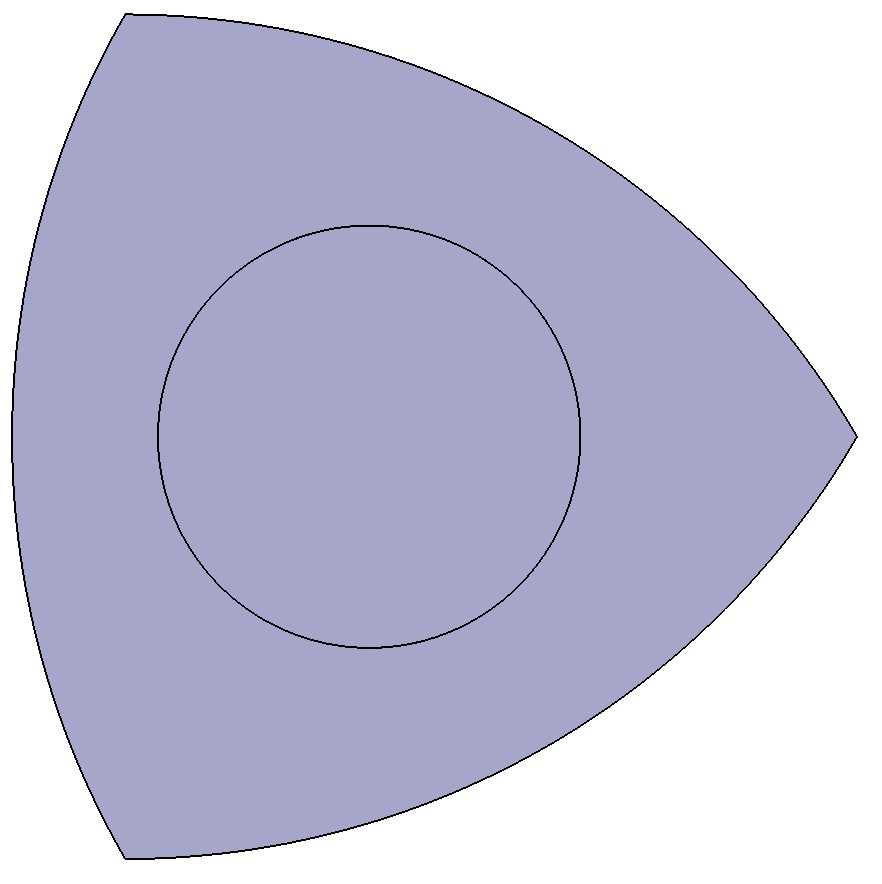

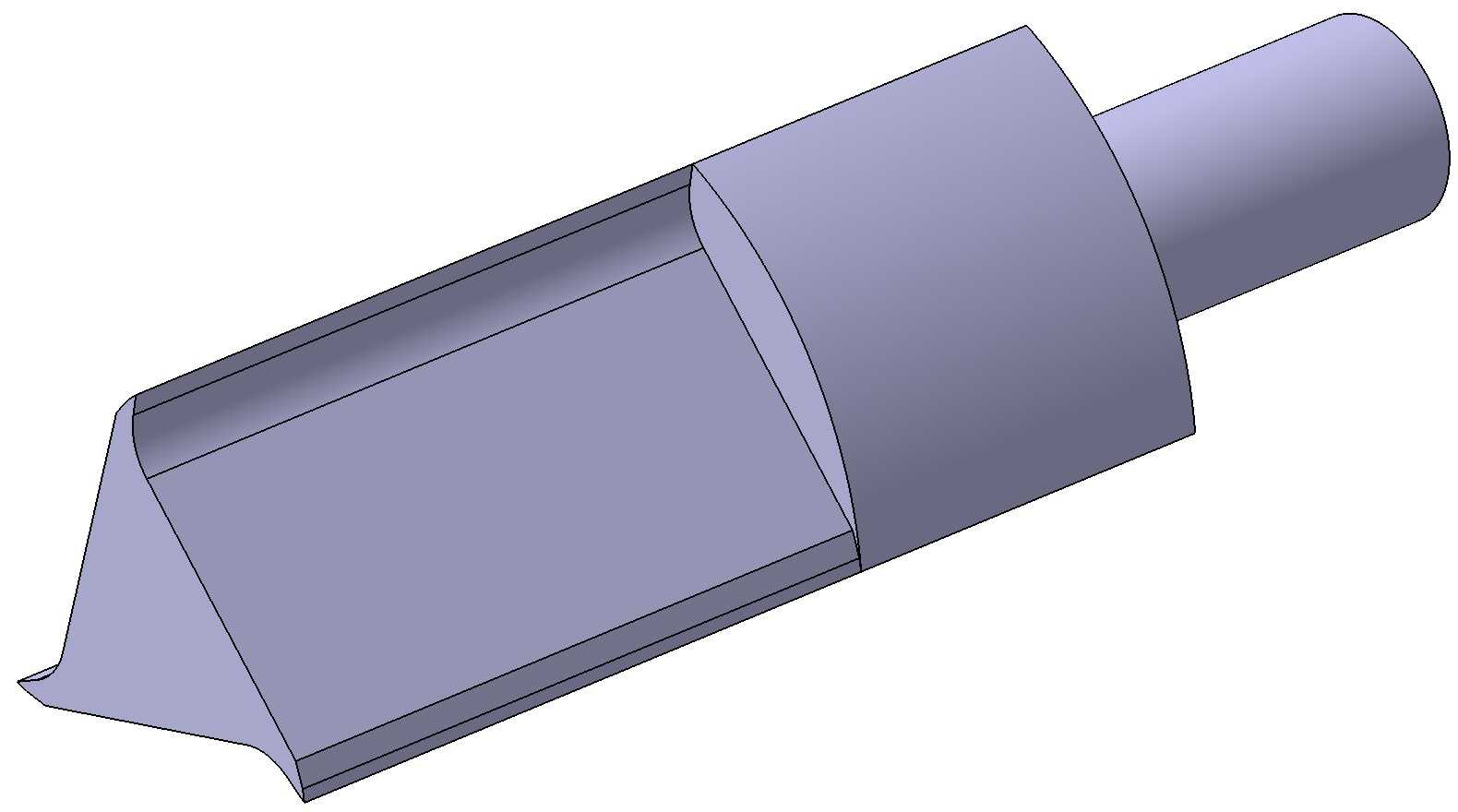

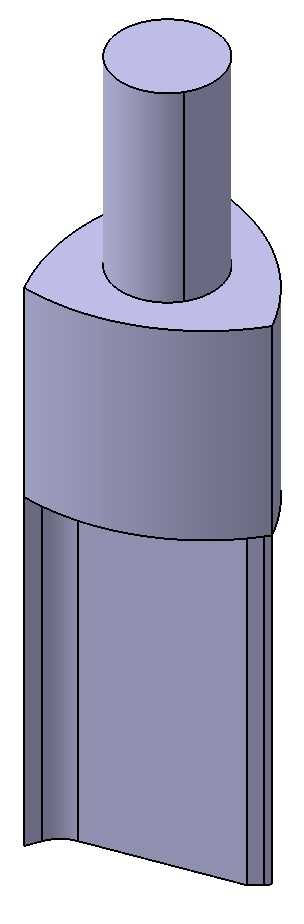

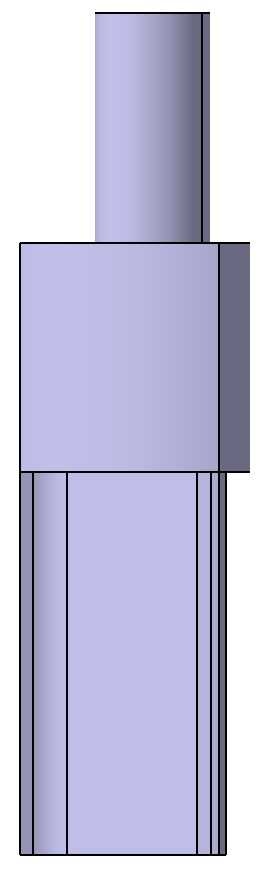

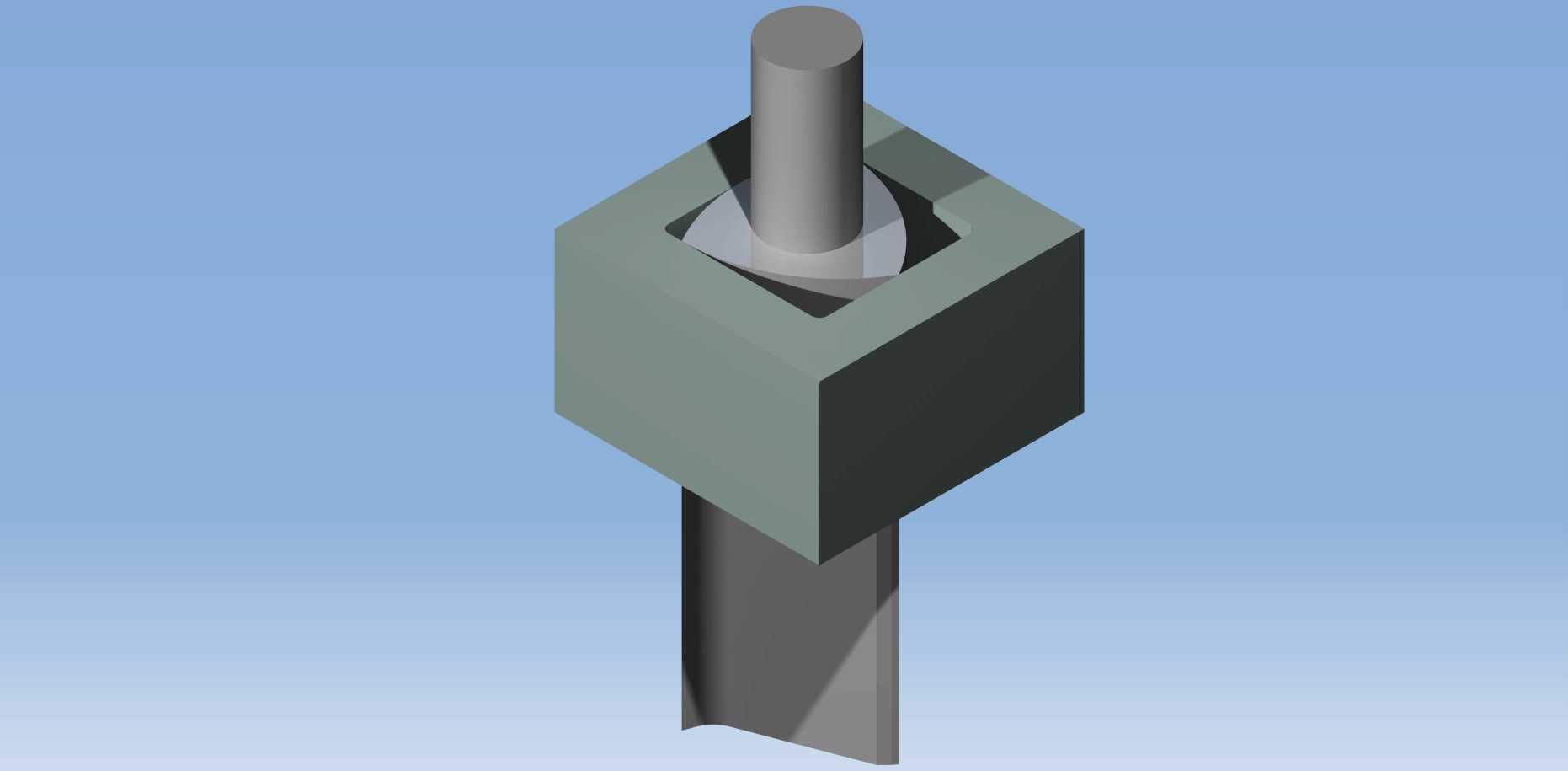

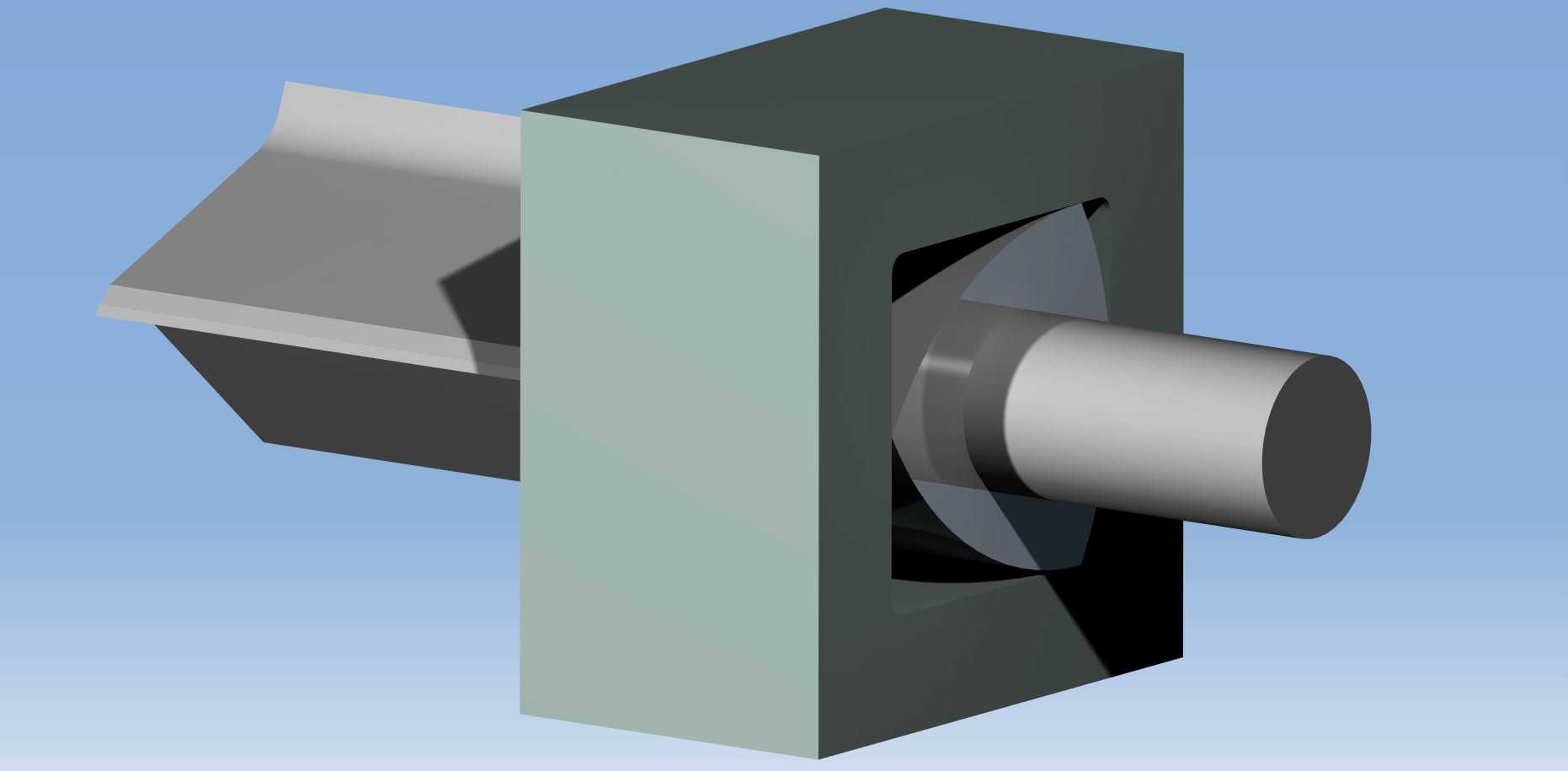

　　从结构组成来看，该工具主要分为切削工作端、导向定位块、传动连接轴三个核心部分，切削工作端采用非对称刃口布局，刃口的切削角度经过针对性修磨，能够在钻削进给过程中逐步切削出方形轮廓的侧壁，避免普通钻头钻削时出现的让刀、孔型失圆问题；中间的导向定位块为长方体结构，是整个工具的安装基准部件，使用时可以直接嵌入机床工作台的标准T型槽，或者配套专用夹具的定位方槽内，定位块的侧面与安装槽的侧壁贴合间隙控制在0.02mm以内，能够抵消钻削过程中产生的径向切削力，防止切削端出现偏摆，保证加工出的方槽、方孔的位置度与轮廓度符合图纸要求。传动连接轴为圆柱形结构，直径适配常规钻床、铣床的标准夹头装夹范围，不需要额外定制过渡连接套，能够直接装夹在通用机床上使用，降低了工具的适配成本。

　　设计过程中，重点考虑了偏置导向结构的受力平衡问题，切削端的刃口偏置距离与导向块的支撑长度经过反复校核，当切削刃接触工件表面产生径向反作用力时，导向块的两个支撑面能够同时将力传递到安装基准上，不会出现单点受力导致的工具翘曲、刃口崩损问题；同时切削端的排屑槽采用大螺旋角设计，加工钢件、铸铁件时产生的切屑能够顺着排屑槽顺利排出，不会在孔槽内部堆积挤压，避免已加工表面被切屑刮花，也减少了切屑卡滞导致的工具折断风险。

　　从安装边界尺寸来看，导向定位块的长宽尺寸适配常用的18mm、22mm宽度机床T型槽，不需要对现有工作台进行改造即可直接安装使用；传动连接轴的伸出长度可以根据加工深度需求调整，装夹时只要保证连接轴在夹头内的夹持长度不小于15mm，即可满足最大20mm深度方槽、方孔的加工需求，加工出的方孔边长范围覆盖6mm到16mm，能够满足大部分小型机械零件的连接方孔、定位方槽的加工要求。

　　实际使用场景中，该工具除了单独完成方槽、方孔的加工作业外，还可以配套在组合夹具上作为专用工位的切削部件，比如在小型零件的批量钻方孔工位，将导向块固定在夹具的定位基座上，工件通过快速夹紧机构定位后，直接驱动工具进给即可完成加工，不需要每次作业前重新找正工具位置，能够将单工件的加工时间压缩到原来的三分之一；在设备维修现场，遇到零件上的方孔磨损、方槽崩损需要现场修复的情况，不需要将零件拆卸转运到机加工车间，配合便携磁力钻即可完成现场修复作业，大幅减少设备停机等待时间。

　　结构细节上，导向块与传动连接轴的连接部位采用了过盈配合加定位销的固定方式，能够承受钻削过程中的交变载荷，长期使用也不会出现连接松动、轴体偏移的问题；切削端采用整体硬质合金材料制作，导向块与连接轴采用调质合金钢加工，整体刚性能够满足常规钢材、铝合金、铜材等常见工程材料的切削加工要求，刃口的耐磨性能可以保证连续加工500件以上零件不需要重新修磨，降低了工具的使用维护成本。
