多安装孔异形曲面连接固定支架

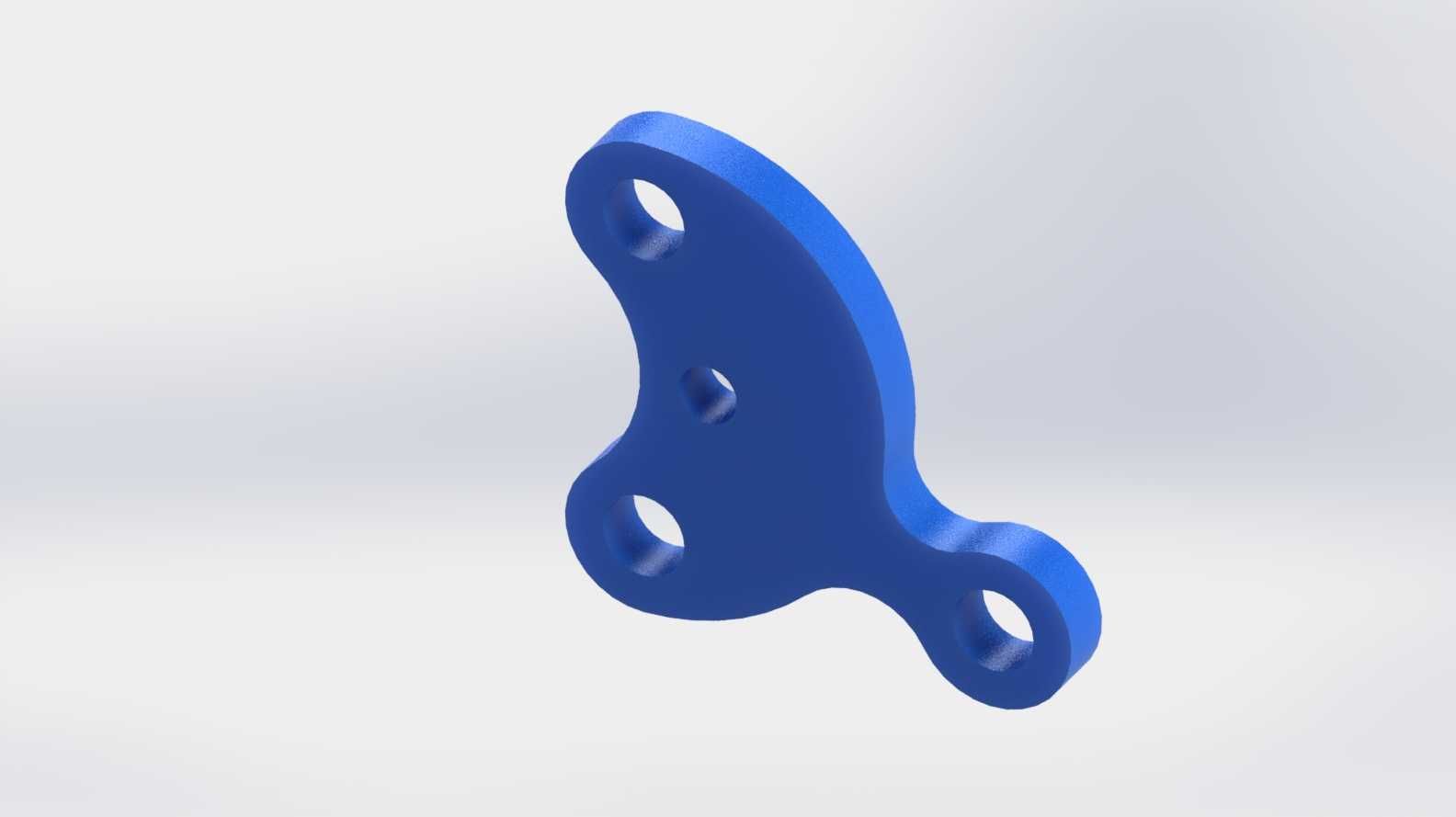

　　这款异形曲面连接固定件，在非标自动化设备的辅助定位工位、小型3D打印设备的运动模块衔接处、桌面级工装夹具的侧向支撑场景中都能找到适配的安装位置，区别于常规平直的角码或连接板，它的曲面轮廓完全贴合配套安装面的弧度走向，不会出现安装后局部悬空、受力集中在螺栓点位的问题。从结构设计逻辑来看，四个安装孔的位置并非均匀排布，而是根据实际受力路径做了偏移调整：靠近曲面弧度拐点的两个孔位承担主要的剪切载荷，孔径做了0.2mm的公差放大，方便装配时快速对位，另外两个延伸臂端的孔位承担辅助定位与防扭转作用，孔位周边做了1mm深度的沉台设计，螺栓锁紧后端面不会突出构件表面，避免和周边运动部件产生干涉。构件的整体壁厚控制在3mm，

　　曲面过渡处全部做了R2的圆角处理，既避免了3D打印过程中出现应力集中导致的翘曲变形，也能在实际受力时让载荷沿着曲面平滑传递，不会在直角拐点处出现断裂风险。安装边界方面，构件最长端的延伸距离为42mm，最宽处的横向尺寸为28mm，整体安装后突出安装基面的高度为12mm，四个安装孔的中心距分别为18mm、22mm、16mm，适配M3规格的内六角螺栓，安装时不需要额外加工沉孔，直接通过构件自带的沉台就能实现螺栓头的埋入。在实际使用场景中，这类构件常用来连接小型直线导轨的侧向挡块、传感器安装支架的转接座、或者小型气动元件的固定支座，因为曲面造型的贴合度更高，相比平直连接板能减少30%左右的装配调整时间，同时因为受力分布更均匀，

　　在持续振动的工况下，螺栓松动的概率也比常规平直连接件低很多。设计过程中没有采用对称式的结构布局，而是根据配套部件的实际轮廓做了非对称的延伸臂设计，其中一个延伸臂的长度比另一侧短6mm，刚好避开配套部件上的走线槽位置，不会挤压设备内部的线缆排布，构件中间位置额外设置的一个小孔位，是为了方便安装定位销，在首次装配时可以先通过定位销确定构件的准确位置，再锁紧四个固定螺栓，大幅降低装配时的对位难度，也能在后期设备维护拆装后，保证构件的安装位置不会出现偏移，不需要重新调整配套部件的同轴度或平行度。构件的边缘全部做了0.5mm的倒角处理，没有尖锐的毛刺边缘，装配时不会划伤操作人员的手部，也不会刮破周边的线缆保护层。从受力模拟的角度来看，

　　当单个延伸臂承受15N的侧向载荷时，构件的最大形变值仅为0.02mm，完全满足小型自动化设备、桌面级3D打印设备的支撑刚度要求，不需要额外做加强筋结构，就能保证长期使用的结构稳定性，同时轻量化的结构设计也不会给设备的运动模块增加额外的负载，不会影响运动部件的响应速度。
