带腰型槽可调式蓝色摇臂连接构件

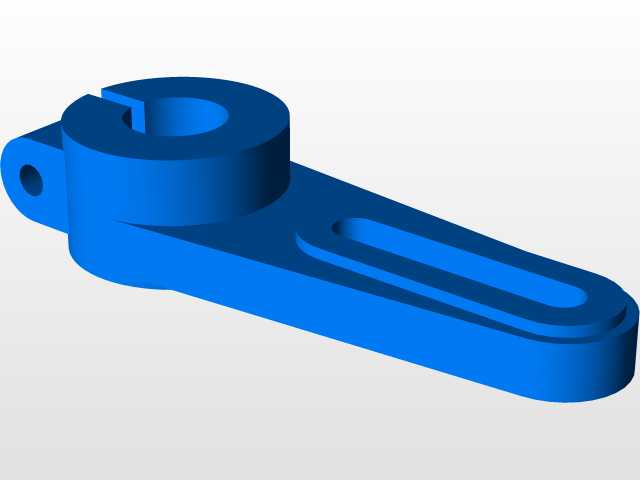

　　这类带腰型槽的摇臂类构件，在轻工自动化输送线、小型非标工装夹具、桌面级实验设备的传动链路里应用十分广泛，核心作用是实现回转动力到直线往复动作的转换，同时依托腰型槽的行程余量，适配安装时的位置偏差，以及运行过程中需要微调行程的工况场景。从结构设计逻辑来看，构件一端的带开口环形铰接座，是整个零件的回转基准，内孔用于配套对应直径的铰接销轴，开口处的缝隙设计并非工艺缺口，而是用于安装锁紧螺钉，当销轴穿入内孔调整好初始安装角度后，拧紧开口处的紧固件即可让环形座产生微变形，抱紧销轴实现角度锁止，避免设备运行过程中因振动出现铰接位松脱、角度偏移的问题。

　　从安装边界尺寸来看，环形铰接端的外径是整个零件宽度最大的位置，设计时需要预留足够的径向转动空间，避免摇臂摆动时和周边的安装支架、传动杆件发生运动干涉；构件主体从环形座向另一端延伸的长条形臂身，采用了等强度的渐变截面设计，靠近铰接座的位置截面厚度更大，向腰型槽端逐步收窄，既保证了扭矩传递过程中的结构强度，又尽可能控制了零件自身重量，降低回转动作时的转动惯量，减少驱动端的动力损耗。臂身上的长腰型槽是整个构件的核心功能结构，槽的宽度适配常用的圆柱头连接螺钉，槽的长度方向和臂身延伸方向一致，连接另一端传动件的时候，螺钉不需要提前锁死固定位置，可以沿着腰型槽滑动调整铰接点的有效力臂长度，从而改变整个传动链路的行程大小和输出力矩，这种设计在需要频繁调整动作幅度的小型设备上非常实用，不需要重新加工零件或者更换不同长度的摇臂，只需要松开腰型槽内的紧固件，滑动调整连接点位置再锁死即可完成参数调整，大幅降低设备调试的时间成本。

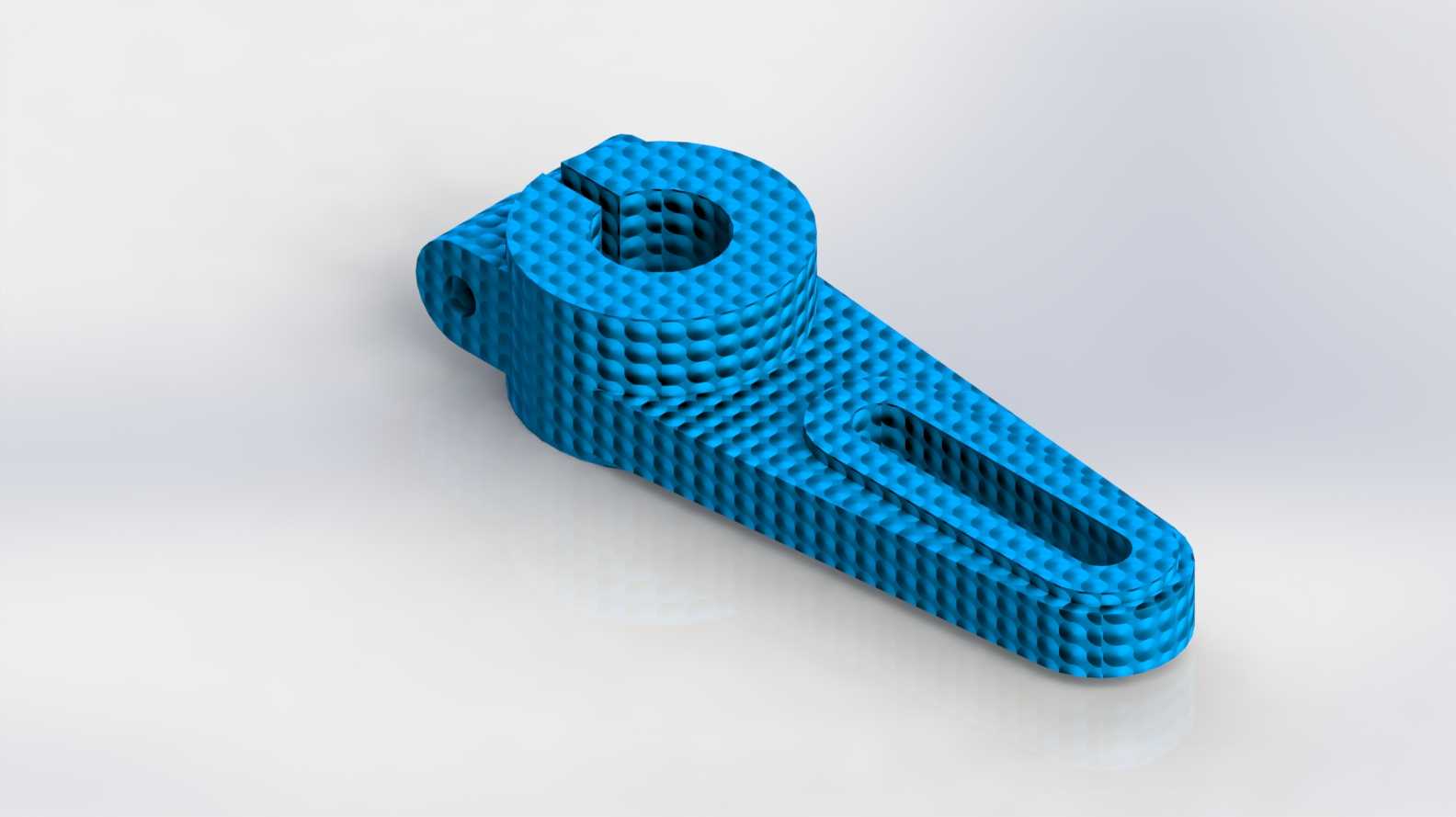

　　针对3D打印的成型工艺特性，这个构件的所有棱角位置都做了小圆角过渡，没有尖锐的直角结构，一方面是避免FDM打印过程中直角位置出现应力集中，导致零件受力时从边角位置开裂，另一方面圆角过渡也能减少打印时的支撑材料用量，尤其是臂身侧面和环形座的衔接位置，大圆角的顺滑过渡可以实现无支撑打印，提升打印成型的表面质量，减少后续打磨处理的工作量。零件表面的网格纹理是3D打印过程中形成的层纹结合填充纹路，这种纹路在受力时可以一定程度上分散应力，相比完全光滑的打印表面，抗弯折性能有小幅提升。在实际装配使用时，需要注意腰型槽的端面要和配合的传动件端面完全贴合，避免连接螺钉出现倾斜受力，否则长期往复摆动过程中容易出现螺钉弯曲、槽口压溃的问题；环形铰接座的内孔如果是采用普通PLA材料打印，建议配套铜套作为轴衬，减少销轴转动时对内孔的磨损，提升零件的使用寿命，如果是采用尼龙或者碳纤维增强耗材打印，则可以直接和销轴配合使用，耐磨性能可以满足中低负载工况的使用需求。

　　从运动校核的角度来说，设计这类摇臂构件时，需要先确定驱动端的回转角度范围，再结合腰型槽的可调行程，计算出末端执行件的最大和最小运动距离，预留至少10%的行程余量，避免调整到极限位置时构件出现卡滞；臂身的厚度设计需要结合驱动扭矩核算抗弯强度，3D打印件的层间结合强度是薄弱点，所以打印时需要让受力方向和打印层纹方向垂直，避免层间受力出现分层断裂。这类构件相比传统机加工的金属摇臂，优势在于生产周期短，定制化调整方便，针对小批量试制的设备来说，可以快速打印出不同长度、不同槽长的样件进行装配测试，验证传动逻辑无误后再进行金属件的批量加工，大幅缩短设备的研发迭代周期，在非标自动化设备的原型验证阶段、教学实验设备的搭建场景中，这类3D打印的传动构件已经成为非常常用的结构选项。
