同极斥力磁轮耦合动能转换结构

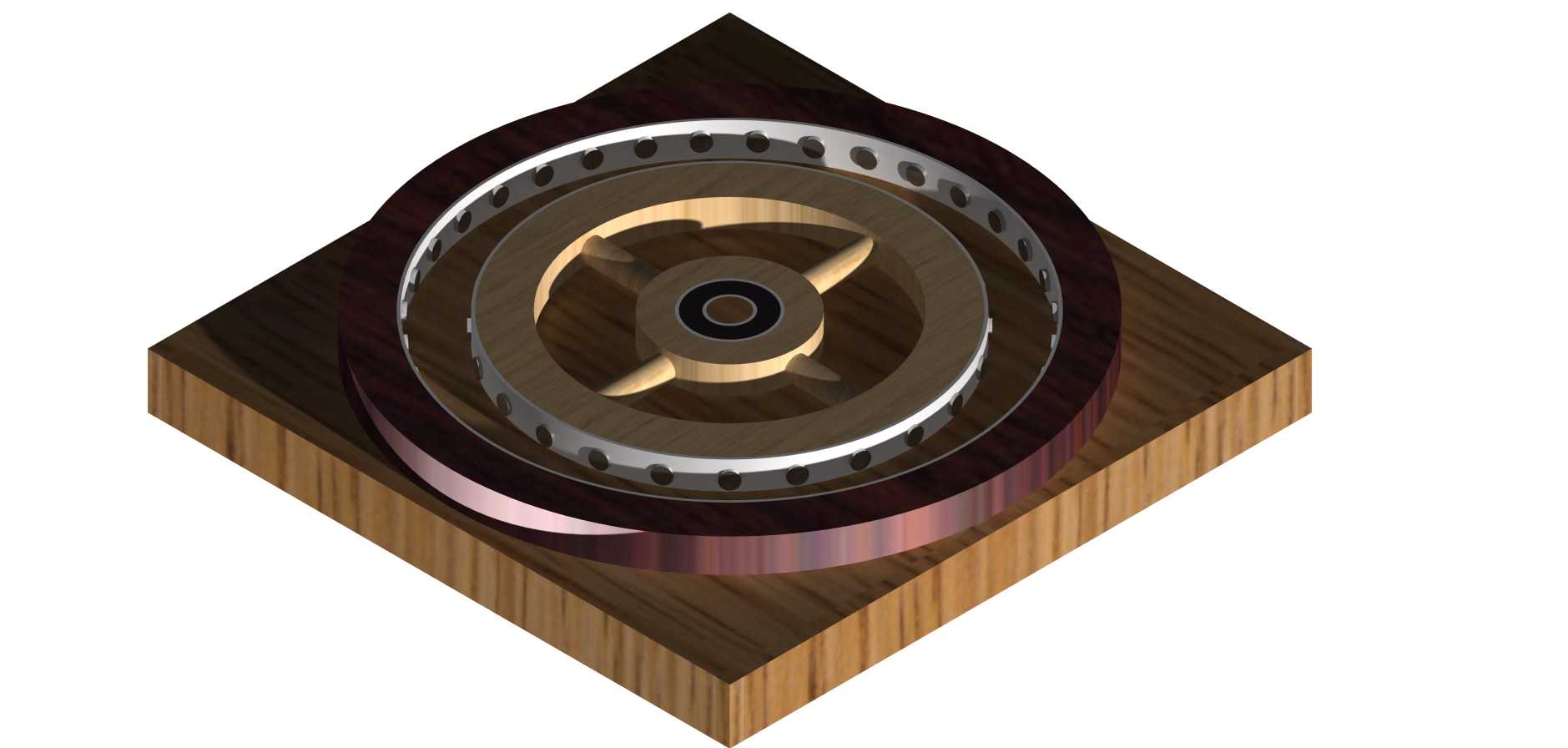

　　该磁耦合结构采用非接触式的磁斥力传递方案，核心传动单元嵌套在方形安装基座上，基座采用硬质非导磁材质加工，表面做防滑耐磨处理，可直接通过四角的安装孔固定在水平试验台或设备机架上，安装时需保证基座上表面的平面度公差不超过0.05mm，避免磁轮组运转时出现偏摆蹭碰的问题。整套结构的核心磁轮分为内外两层环形磁组，外层磁环固定在基座的环形定位槽内，磁钢采用沿圆周方向交替排布的同极朝向设置，内层磁轮通过中心的非导磁转轴安装在基座中心的轴承位上，转轴与轴承的配合采用H7/g6的间隙配合，保证内层磁轮转动时无卡滞，同时转轴端部预留有联轴器安装位，可直接对接小型发电机的输入轴，将磁斥力驱动产生的旋转动能传递至发电单元。

　　在实际应用场景中，这类结构可用于低转速动能采集场景的试验验证，比如小型分布式动能回收装置、非接触式磁传动试验台的核心动力单元，由于整套传动过程没有机械齿轮的硬接触，不存在轮齿磨损、润滑失效的问题，可在无润滑的封闭环境下长期运转，适合对洁净度有要求、不便定期维护的特殊试验场景。设计时特意将内外磁组的气隙控制在3mm-5mm的可调范围内，气隙过小会导致磁轮转动时的磁阻力矩陡增，气隙过大则会导致磁斥力传递效率下降，安装时可通过调整内层磁轮的转轴高度来微调气隙大小，匹配不同转速下的动力输出需求。

　　内层磁轮上设置有三个均匀分布的导磁凸极，凸极的弧度经过反复仿真优化，可保证磁轮转动过程中受到的磁斥力始终沿切线方向均匀输出，避免出现力矩波动导致的转动卡顿问题。外层固定磁环的磁钢采用沉头螺丝固定在环形基座上，磁钢表面覆盖有0.5mm厚的非导磁保护盖板，防止磁钢长期受斥力作用出现移位、脱落的问题。整套结构的所有金属连接件均采用铜质或304不锈钢材质，避免导磁材质干扰磁路分布，影响动力输出的稳定性。

　　从安装边界来看，整套结构的方形基座边长控制在200mm以内，整体高度不超过80mm，占用安装空间较小，可直接嵌入小型试验设备的内部腔体中，不需要额外设计复杂的安装支架。中心转轴的输出端采用标准的8mm轴径设计，可适配市面上多数小型发电机、扭矩传感器的连接接口，不需要额外加工转接件。在实际调试过程中，需要先手动转动内层磁轮确认整周转动无卡滞点，再逐步对接负载，避免带载启动时磁斥力无法克服静摩擦力矩导致结构无法正常运转。这类磁耦合结构的核心优势在于无接触传动带来的低损耗、低噪音特性，运转过程中没有机械接触产生的振动和噪音，适合对噪音控制有要求的室内试验场景，同时不存在机械磨损带来的零件更换需求，长期试验的维护成本极低。
