带加强筋砖纹立式铰接支撑固定座

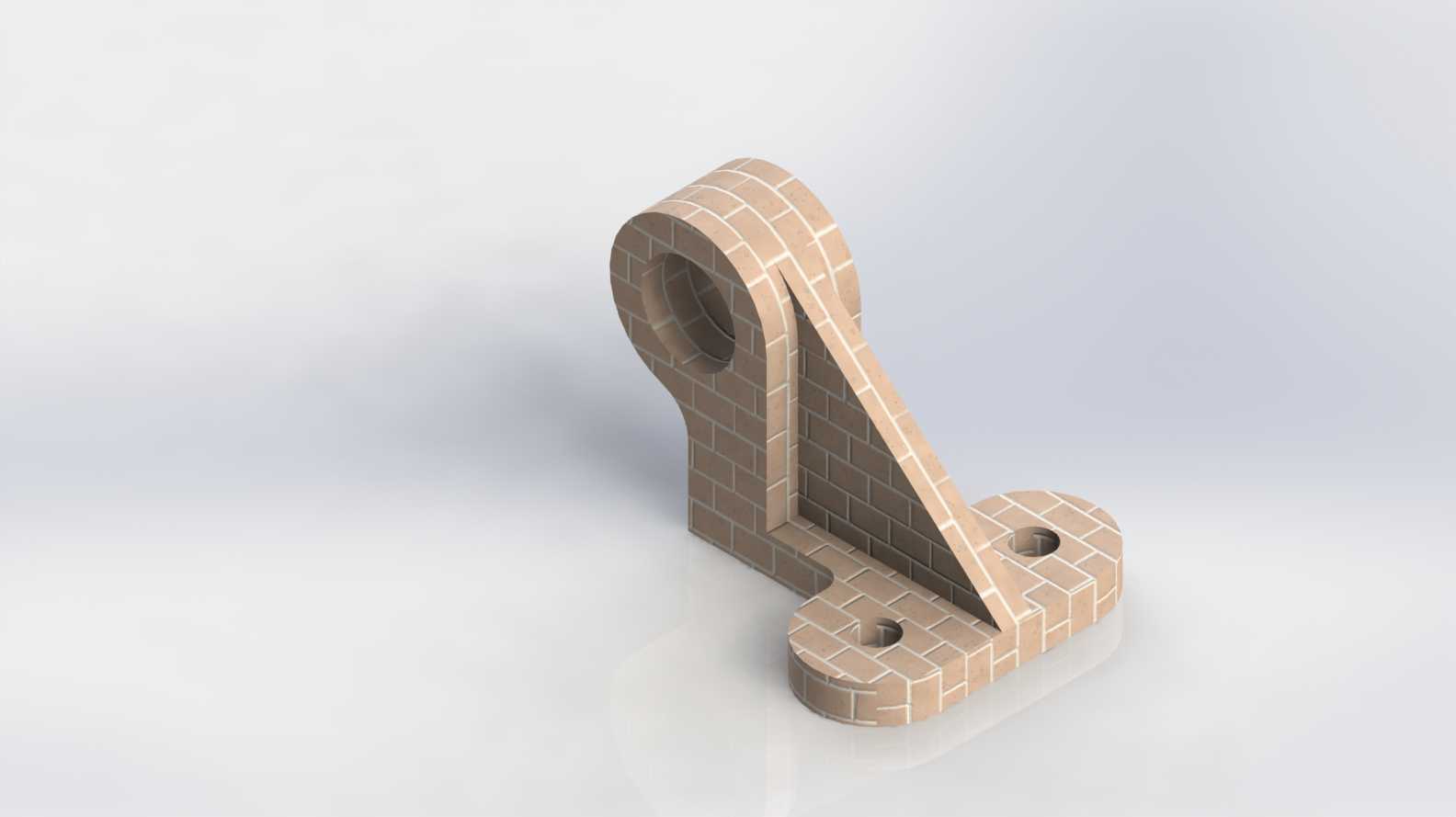

　　这款带加强筋的立式铰接支撑构件，主要应用在需要实现铰接转动同时承载径向、轴向复合载荷的设备安装场景中，常见于小型自动化生产线的连杆传动端、轻型物料输送设备的摆臂支撑位、桌面级工装夹具的角度调节基座，也可作为定制化非标设备的铰接连接节点使用，适配需要小范围角度摆动同时保证支撑刚性的安装需求。从结构功能来看，构件上部的带孔筒状结构是铰接配合位，内孔可配套对应规格的铰接销轴、铜套或者滚动轴承，实现与相邻摆动构件的转动连接，孔壁厚度经过受力校核，能够承受摆动过程中产生的径向挤压力，避免长期交变载荷下出现孔位变形、磨损超差的问题。下部的安装底板设置了两个对称的安装通孔，用于穿装固定螺栓，将整个构件锁紧在设备安装基面或者型材框架上，

　　底板的平面度在设计时做了公差约束，保证安装后构件不会出现倾斜偏摆，避免铰接转动时出现卡滞、别劲的情况。连接上部筒身和下部底板的三角形加强筋是整个构件的核心受力强化结构，筋板从筒身外侧斜向延伸到底板边缘，形成稳定的三角受力结构，能够有效抵消铰接部位受载时对筒身根部产生的弯矩，避免筒身与底板连接位置出现应力集中导致的断裂失效，筋板的厚度与筒身、底板保持一致，保证载荷传递的连续性，不会出现局部刚度突变的问题。整个构件的外表面做了砖纹肌理的造型处理，在满足结构力学性能的前提下兼顾了外观辨识度，适合用在对外观有一定要求的展示类设备、教学实训装置上，不需要额外做表面喷涂处理就能呈现独特的视觉效果。从安装边界来看，设计时已经预留了足够的操作空间，

　　底板上的安装孔位间距符合常规轻型设备的安装孔距标准，不需要额外对安装基面做打孔改造就能直接适配通用铝型材、钢板安装面的固定需求；上部铰接孔的轴向长度经过优化，既保证了与销轴的配合接触长度足够，不会出现销轴受力偏载的问题，又不会占用过多的安装空间，适合在紧凑的设备内部布局中使用。在设计思路上，这款构件优先保证受力合理性，所有的壁厚、筋板尺寸都经过简化的受力仿真验证，在满足额定载荷下刚度、强度要求的前提下尽可能缩减不必要的材料冗余，适合采用3D打印工艺快速制作原型验证，也可以通过注塑、铸铝工艺实现批量生产，不同工艺下的结构拔模斜度已经做了预留，不需要额外修改结构就能适配不同的加工方式。实际使用时，铰接孔内可以根据载荷大小、

　　转动频率选择不同的配合件，低频次摆动、轻载场景下可以直接穿装螺栓作为销轴使用，高频次、重载场景下可以配套自润滑铜套或者微型深沟球轴承，降低转动过程中的磨损量，延长构件的使用寿命；底板安装时可以在接触面加装薄橡胶垫片，既可以调整安装水平度，也能吸收设备运行过程中产生的微小振动，避免螺栓出现松动。整个构件没有多余的复杂曲面，所有的转角位置都做了圆角过渡处理，既可以避免加工过程中出现应力集中，也能消除尖锐边角带来的安装操作安全隐患，在手工装配、调试过程中不会划伤操作人员。对于结构设计从业者来说，这款构件的加强筋布局、安装孔位设置、铰接部位的尺寸配比都可以作为小型支撑类铰接构件的设计参考，尤其是在紧凑空间内需要同时满足支撑刚性和转动功能的场景下，这种三角筋加底板安装的结构形式能够在最小的空间占用下实现最优的承载效果，不需要额外增加辅助支撑结构就能满足使用要求。
