多组齿轮组合联动机械传动结构

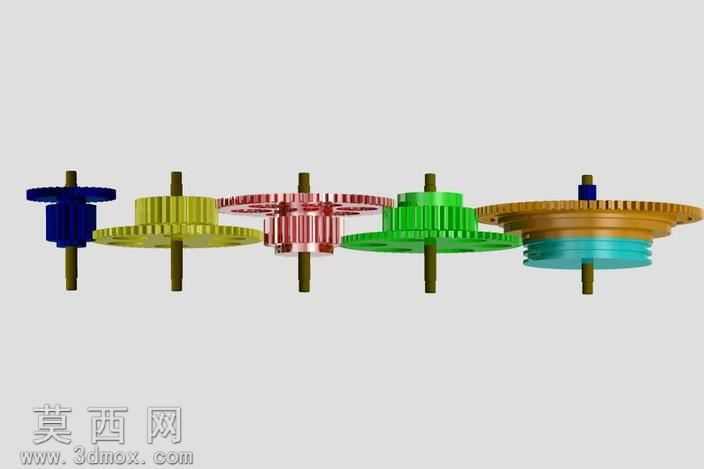

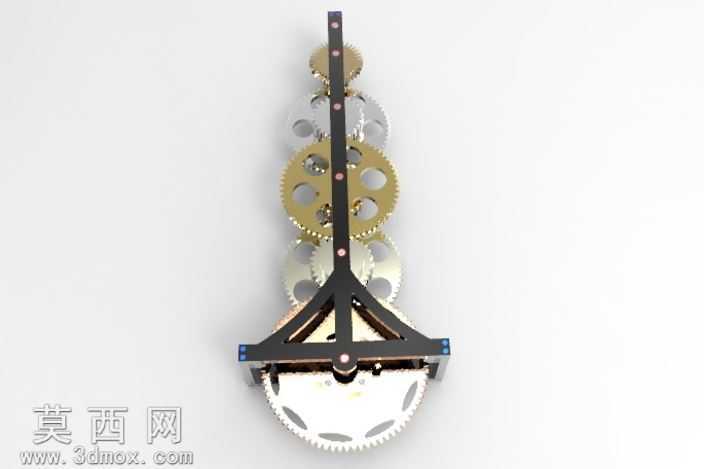

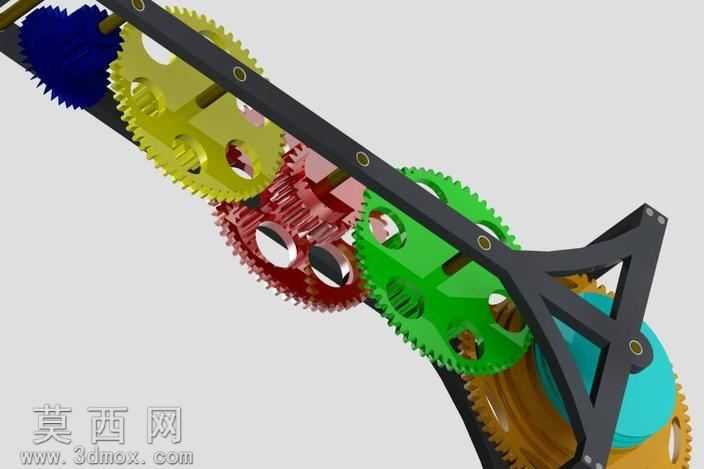

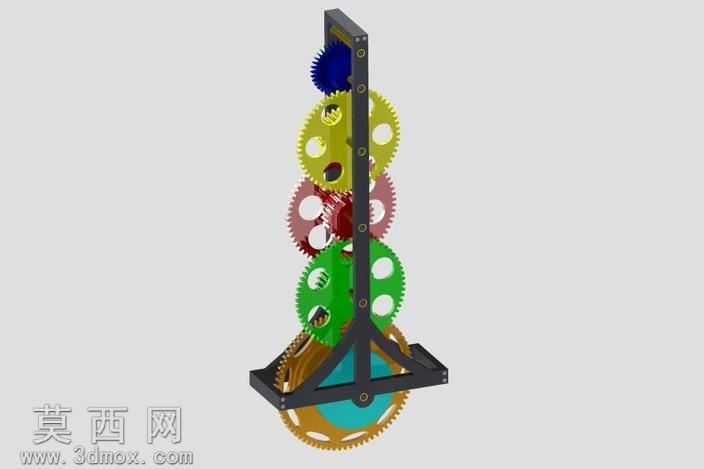

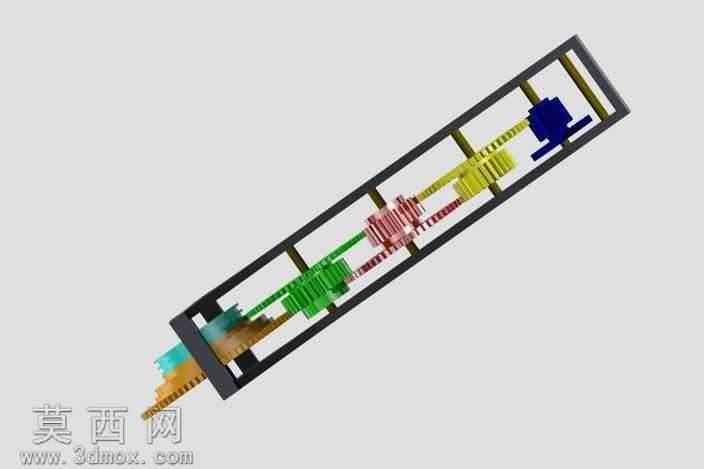

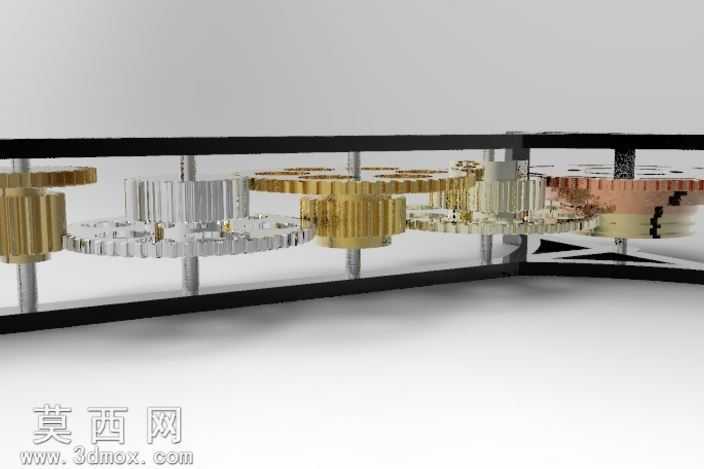

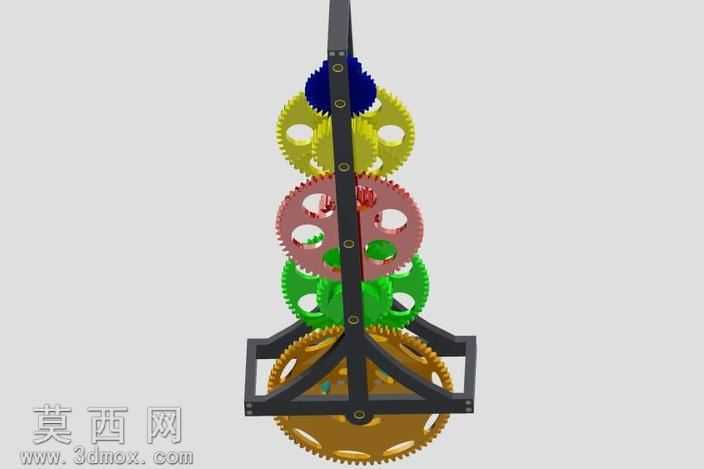

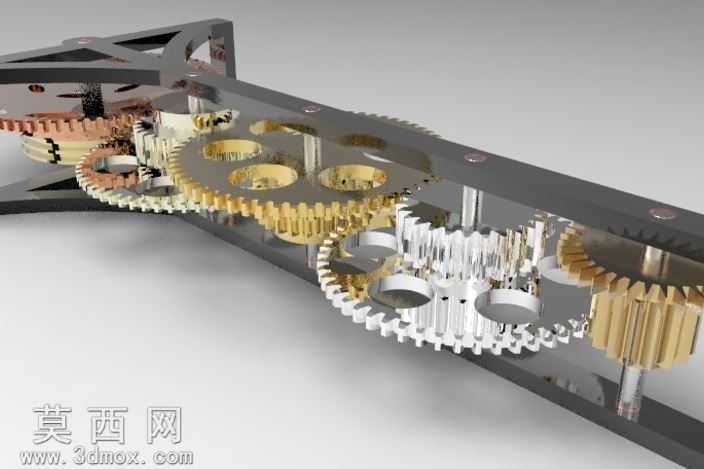

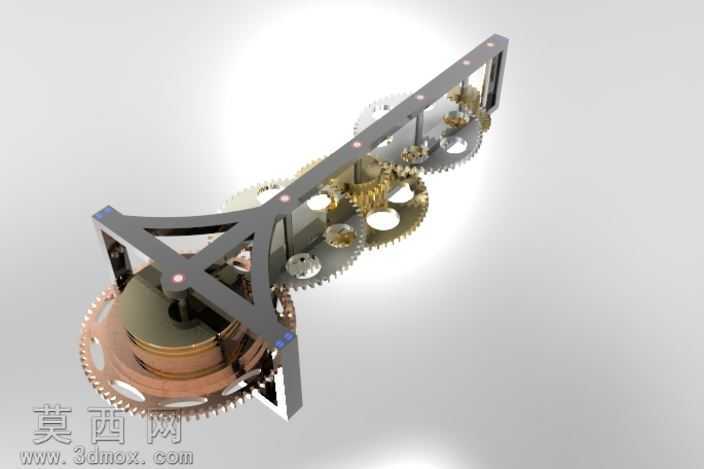

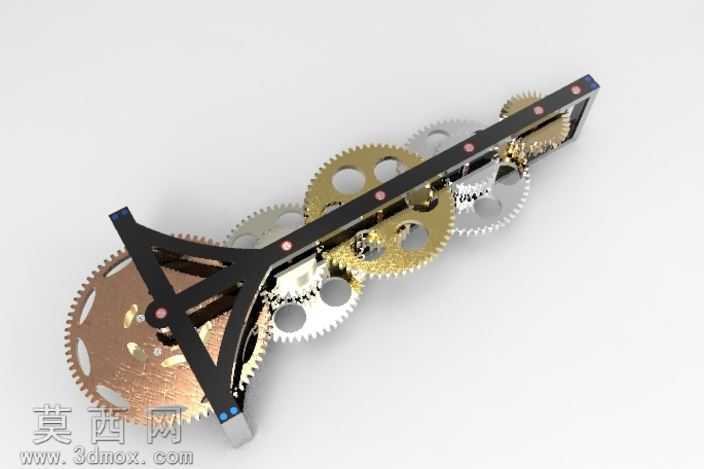

本作品为多齿轮组合联动的机械传动结构三维建模成果，建模阶段通过参数化设计完成各齿轮零件的精准绘制，依据齿轮啮合的传动比要求，逐一确定不同直径、不同齿数齿轮的模数、压力角、齿顶高系数等核心参数，确保各齿轮间的啮合间隙处于合理范围，避免传动过程中出现卡滞、干涉问题。结构设计上采用多层同轴与异轴排布的布局，将直齿轮等不同传动特性的齿轮进行组合搭配，通过黑色支撑构件完成各齿轮转轴的固定，支撑构件采用三角加强筋结构提升整体刚性，保证传动过程中转轴不会发生偏移，保障传动精度。材质与渲染阶段，针对不同零件赋予差异化材质表现：大尺寸传动齿轮赋予铜质金属材质，还原金属加工后的细腻磨砂质感与暖调金属光泽；中小尺寸传动齿轮赋予亮面钢质材质，呈现钢材经抛光处理后的冷亮反光效果；支撑结构件赋予哑光黑色硬质合金材质，突出结构的厚重稳固感；转轴固定点位采用亮色金属点缀，清晰标识装配定位点。渲染时采用柔和的侧上方打光方案，通过光线在齿轮齿面、支撑件表面的反射与阴影变化，清晰展现各零件的轮廓层次与装配关系，同时通过半透明效果呈现被遮挡的内层齿轮结构，完整展示整套传动机构的层级排布。设计思路围绕紧凑空间内的多级传动需求展开，在有限的安装空间内实现多路径动力传递，通过齿轮的层级啮合完成动力的分流与转向，可作为机械原理教学演示模型、小型精密传动装置的原型参考，建模过程中对所有零件的装配公差进行了模拟校验，确保虚拟装配状态下各运动部件无干涉，能够顺畅完成连续传动动作，直观展现齿轮传动的运动逻辑与结构美感。
