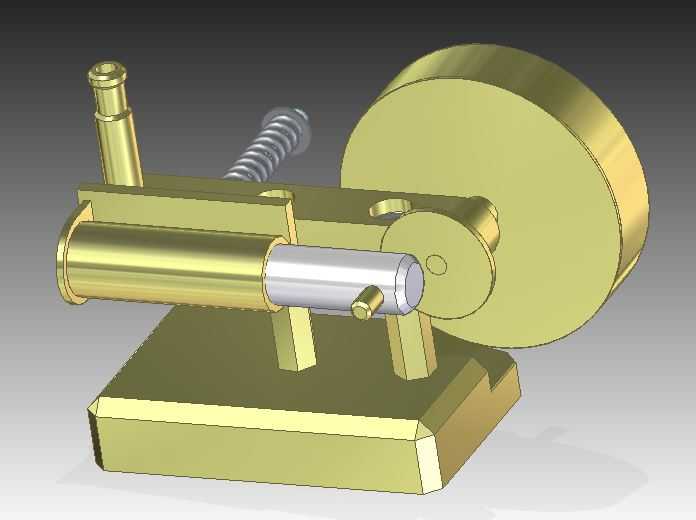

德鲁克航空动力装置结构设计展示

　　该动力装置的结构设计围绕小型航空动力输出需求展开，整体采用卧式单缸布局搭配外置飞轮储能结构，可适配轻型实验飞行器、小型航空科普教具等场景的动力演示与原理验证需求。从安装边界来看，装置底部为一体化铸造式安装基座，基座底面设置有两处定位凸台与安装孔位，可直接固定在实验台架或飞行器动力舱的安装支架上，整体横向安装尺寸适配小型动力舱的紧凑布局要求，竖向高度预留了缸体散热与操纵杆件的操作空间，不会与周边机载设备产生干涉。设计过程中优先考虑了动力传递的平顺性，曲柄连杆机构与飞轮采用同轴直连结构，飞轮自身的转动惯量经过匹配计算，可有效抵消单缸动力输出的脉冲振动，降低整机运行时的抖动幅度，缸体侧方设置的复位弹簧与操纵杆件配合，

　　可实现动力输出的手动调节与启停控制，满足小型动力装置的简易操控需求。缸体部分采用分体式装配设计，缸套与缸体基座预留了公差配合间隙，既保证了活塞往复运动的同轴度要求，也便于后期的拆解维护与零件更换，侧方竖立的管状结构为燃油加注与进气集成通道，省去了外接复杂管路的布置需求，适配小型装置的轻量化设计要求。从功能特性来看，该结构完整复现了往复式活塞动力的核心工作逻辑，所有运动部件的连接位置都设置了对应的限位结构，避免运行过程中出现部件脱出的问题，基座的边角做了倒角处理，既降低了安装过程中的磕碰风险，也能减少应力集中对基座结构强度的影响。在实际应用场景中，这类小型动力结构既可以作为航空原理教学的演示教具，

　　帮助学习者直观理解往复式动力的工作过程，也可经过参数优化后适配轻型无人机、小型航模的动力需求，其外露式的结构设计也方便设计人员观察运动部件的运行状态，排查卡滞、磨损等常见故障。建模过程中对所有配合面的公差做了对应预留，装配关系完全符合实际机械装配的工艺要求，不存在无法实现的过盈配合或干涉问题，可直接用于3D打印验证或小批量样机的加工制作。
