带侧部外墙结构的隧道衬砌施工模板

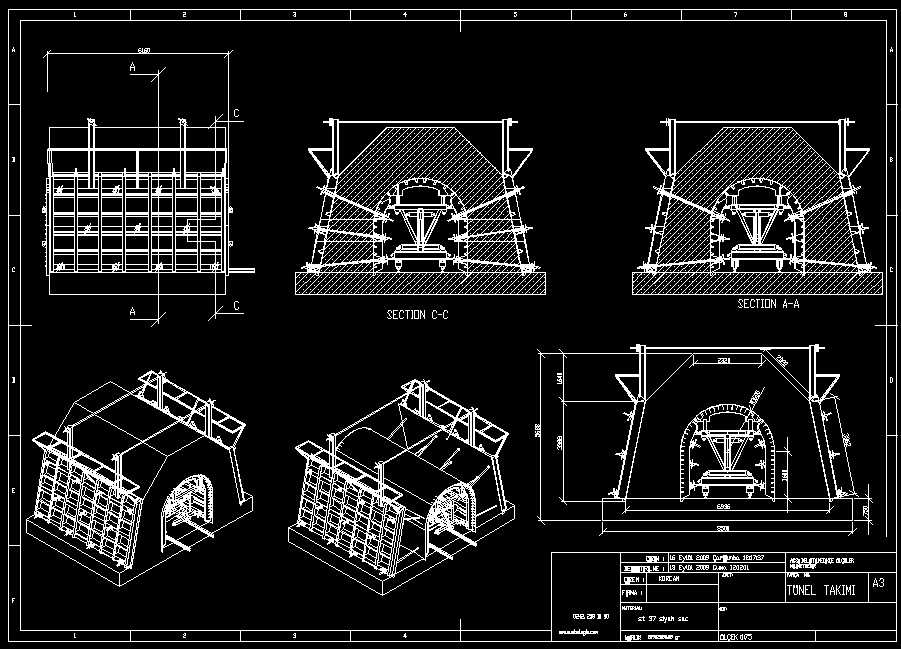

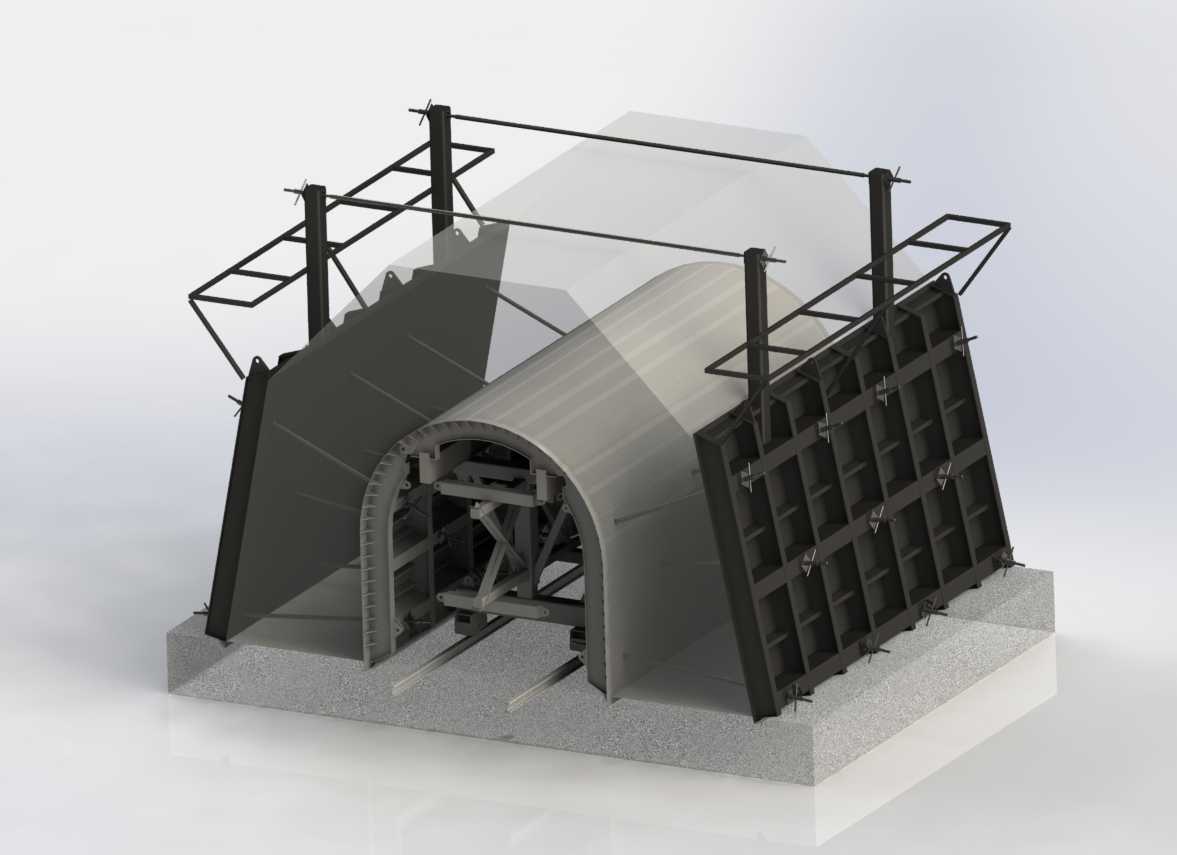

　　这套带外墙的隧道模板，主要服务于山岭隧道、城市地下管廊以及明挖隧道的二次衬砌施工环节，区别于常规仅能成型隧道主洞身的衬砌台车，这套模板额外集成了侧部外墙的成型结构，能够在一次支模流程中同步完成洞身拱墙与侧墙外立墙的混凝土浇筑作业，省去了二次支设外墙模板的工序，能有效压缩单循环施工的周期，减少施工缝留设，提升衬砌结构的整体性。从结构设计逻辑来看，整套模板以中部弧形洞身模板为核心承载主体，两侧对称布置可调节的外墙模板单元，模板背部设置了格构式加强肋板，肋板间距经过浇筑侧压力验算确定，能够承受混凝土浇筑过程中的侧向冲击力与振捣荷载，避免模板出现鼓胀、变形问题，保证成型墙面的平整度与尺寸精度。模板顶部设置了操作平台与防护栏杆，

　　可供施工人员进行模板对位调整、混凝土振捣作业，平台的临边防护高度符合施工安全规范要求，踏板采用防滑花纹钢板铺设，避免作业人员滑倒。模板的支撑体系采用可伸缩的竖向支撑杆与横向对拉结构配合，支撑杆底部设置了可调式地脚，能够适应基础面的标高误差，在安装时可以通过调节支撑杆长度快速调整模板的垂直度与定位精度，横向对拉结构则用于平衡两侧外墙模板浇筑时的侧压力，防止模板出现向外的位移。在安装边界方面，这套模板的作业宽度需要匹配隧道的开挖断面尺寸，侧部外墙模板的外边缘距离隧道开挖边墙需要预留不小于四十厘米的操作空间，方便施工人员进行模板紧固与脱模作业，模板底部需要坐落在平整的混凝土垫层或者预制垫块上，保证底部密封严密，避免浇筑时出现漏浆问题。

　　脱模环节的设计上，模板与混凝土接触面做了适配的脱模斜度，侧部外墙模板设置了可翻转的铰接结构，脱模时先拆除对拉螺栓，再通过调节支撑结构使模板与成型混凝土面脱离，避免硬撬损伤混凝土表面与模板面板。整套模板的结构拆分充分考虑了现场转运的便利性，各个单元模块的重量控制在现场起重设备的吊装能力范围内，模块之间采用螺栓连接，拆装便捷，能够在不同施工段之间快速转场复用。在实际施工应用中，这套模板尤其适用于带侧部附属结构的隧道断面施工，比如隧道进出口段、紧急停车带段以及需要同步施工侧墙附属结构的区段，能够有效减少多套模板交叉作业的干扰，提升衬砌施工的成型质量与作业效率，模板的面板采用耐磨钢板制作，经过多次周转使用后仍能保证成型面的光洁度，减少后期墙面修补的工作量。
