波音757-200民航客机实体装配结构

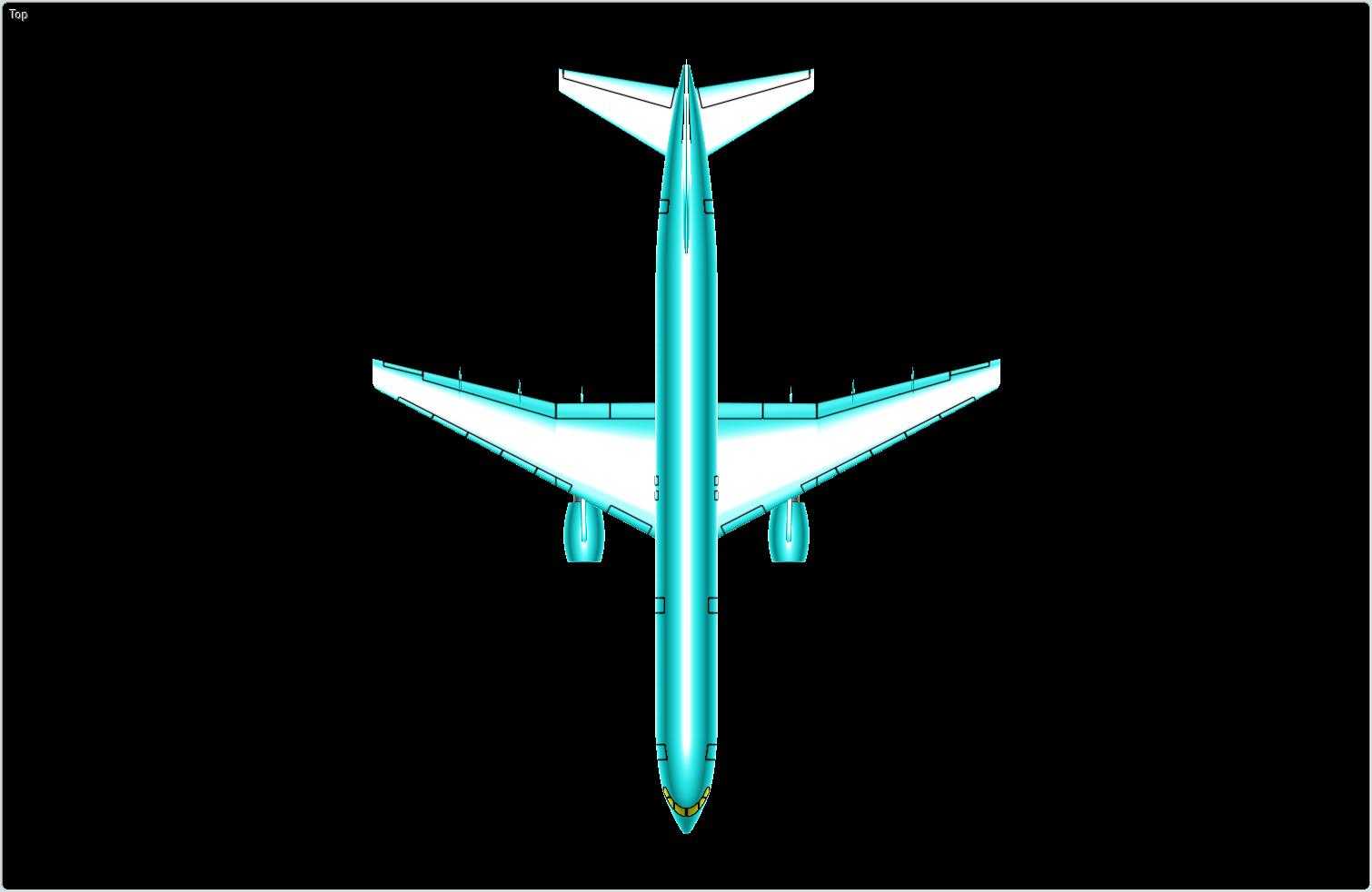

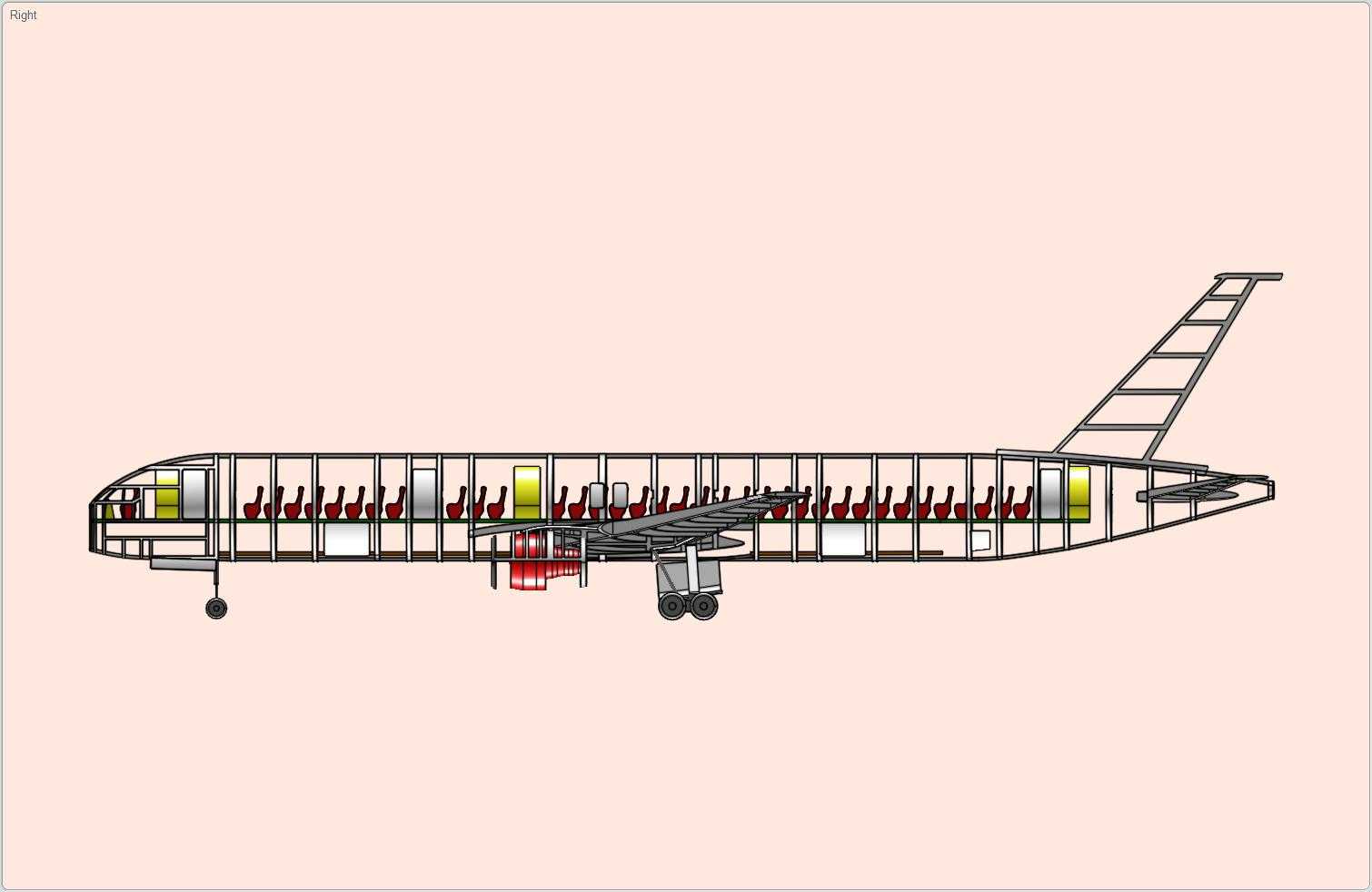

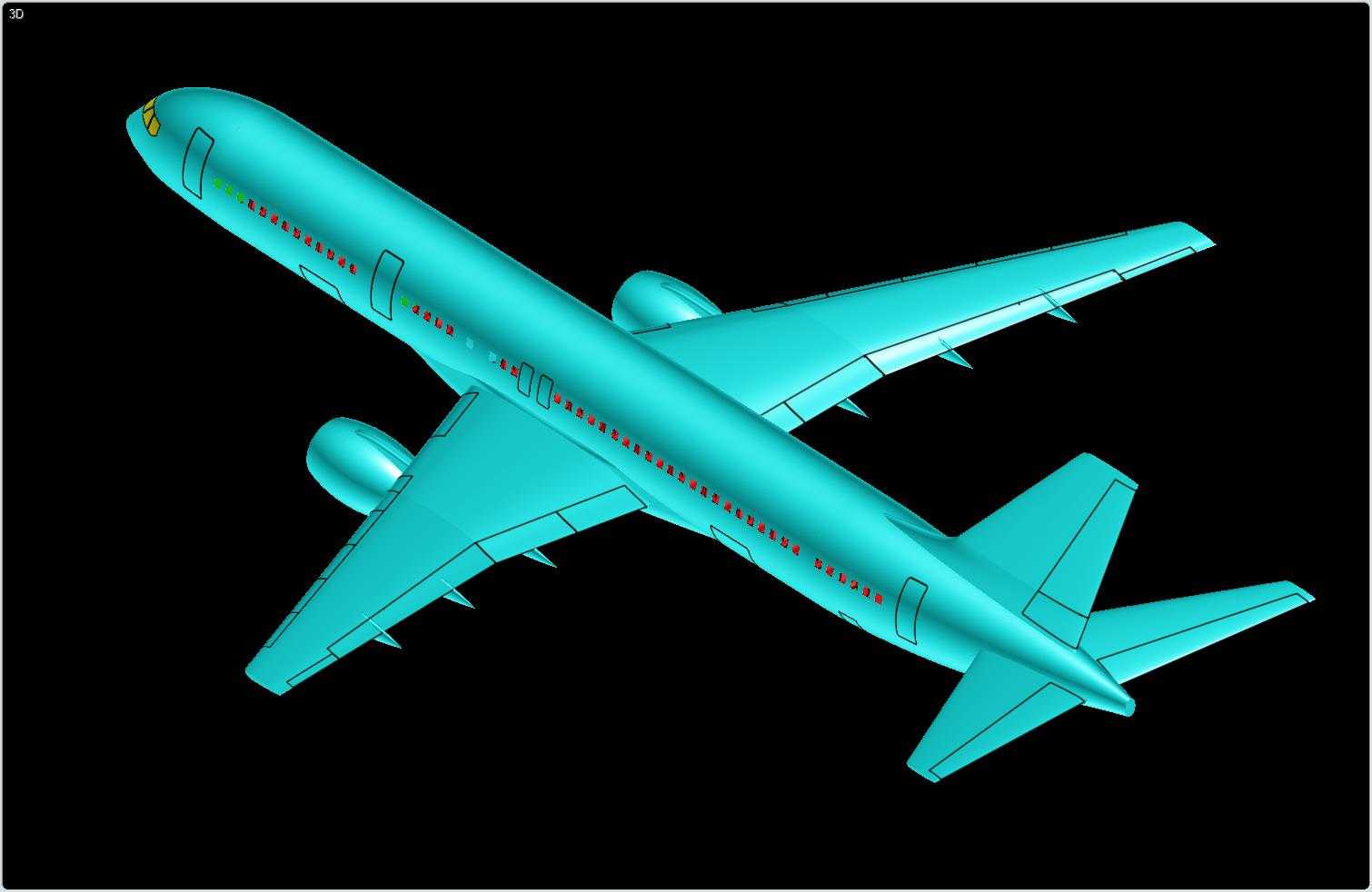

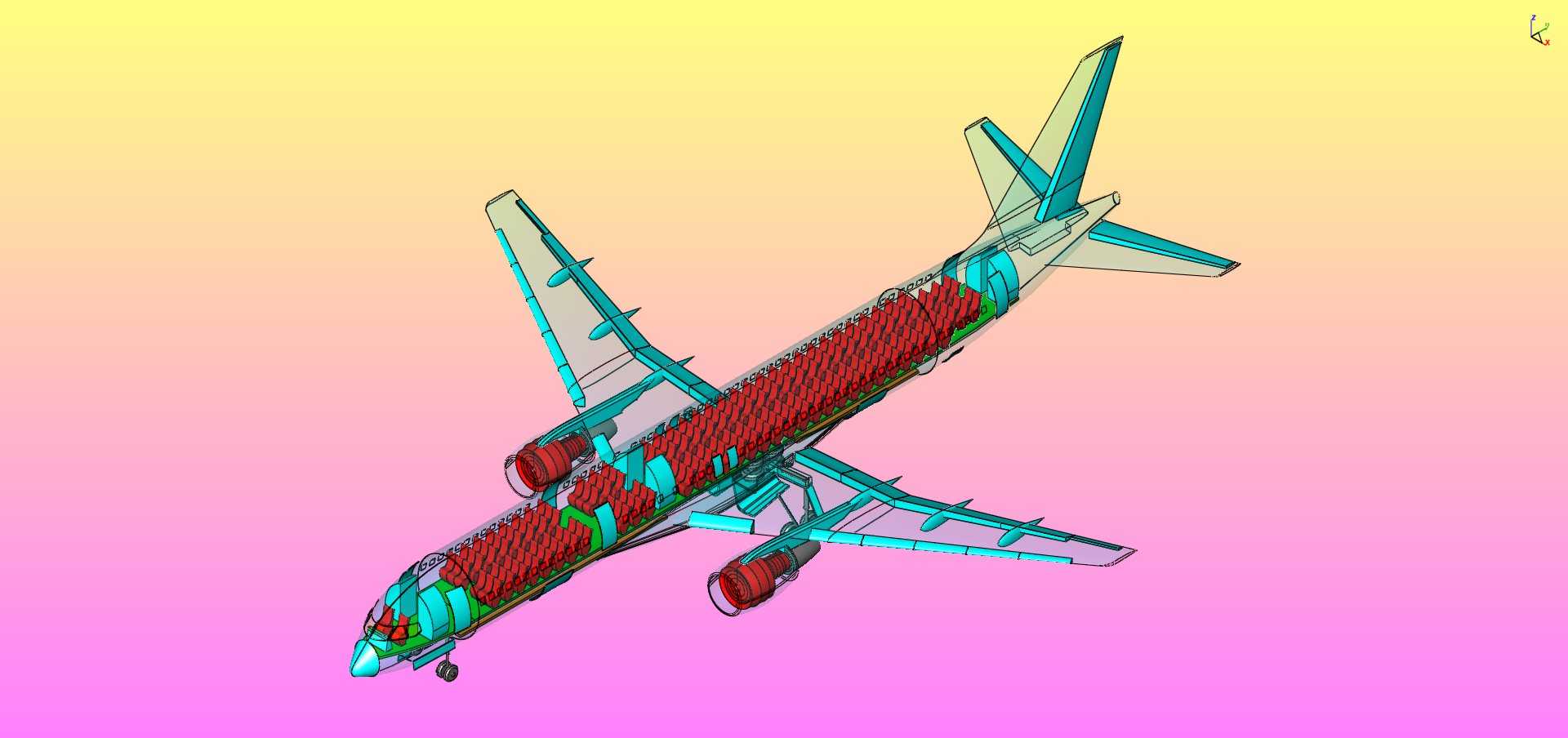

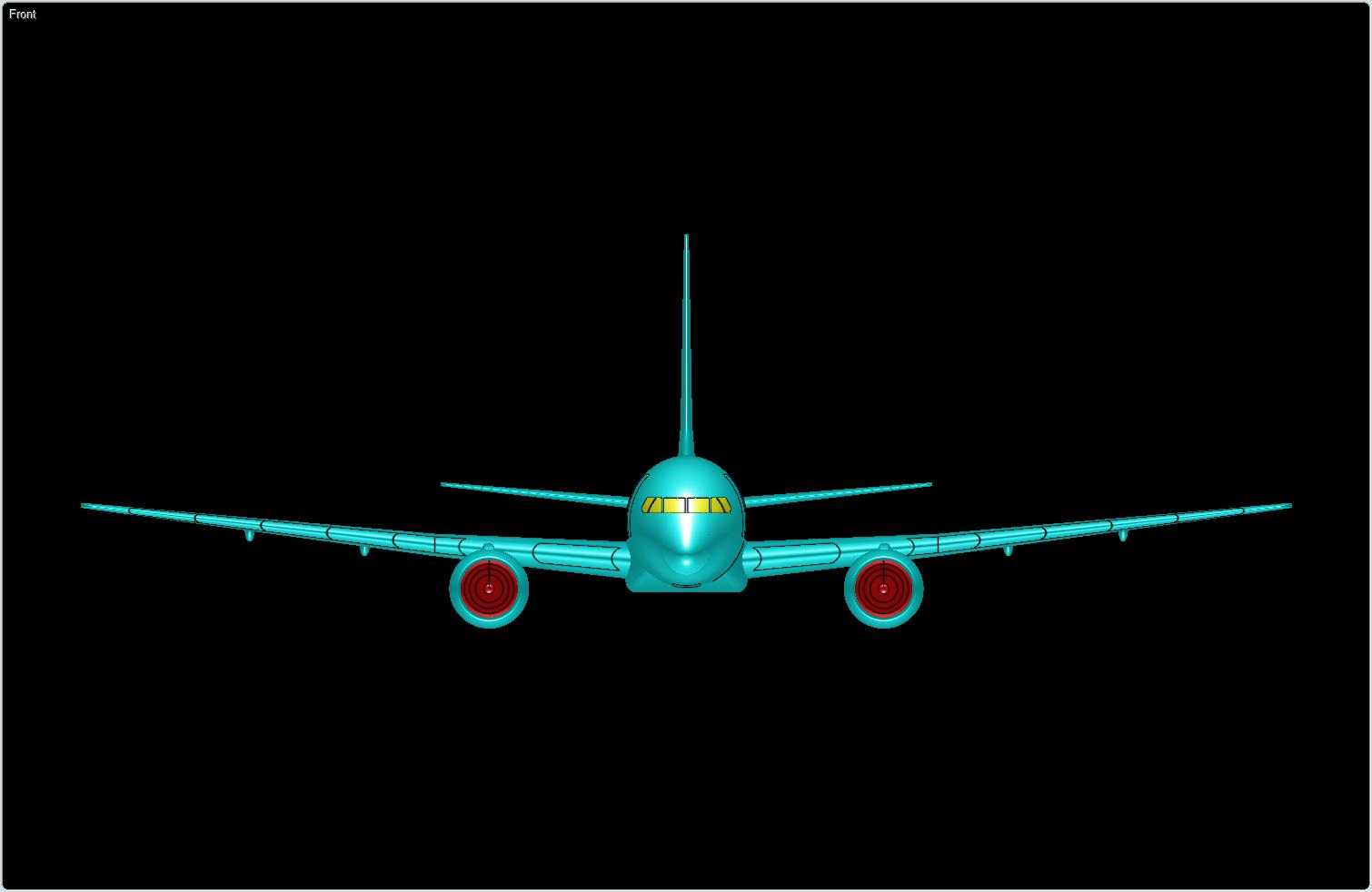

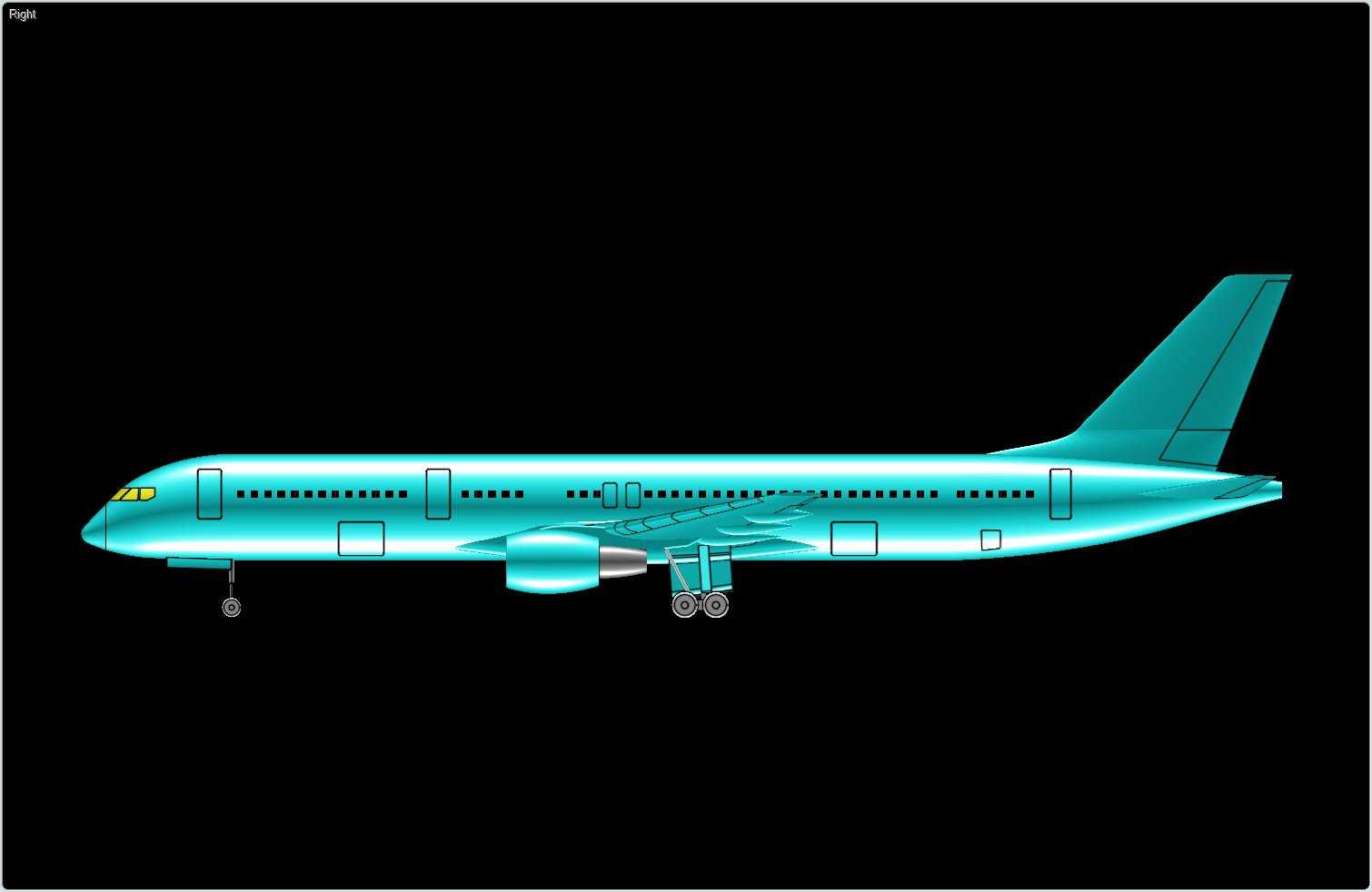

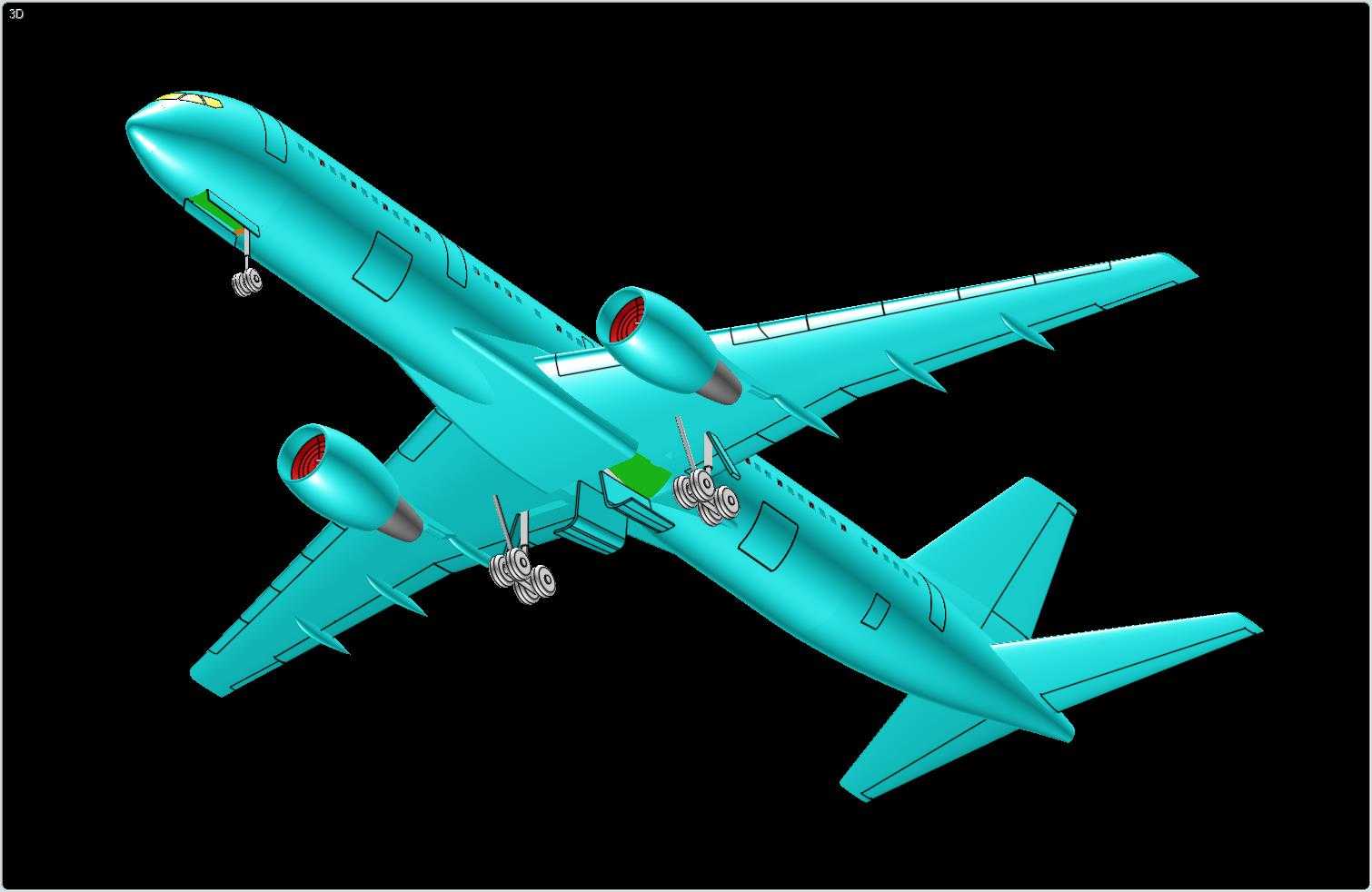

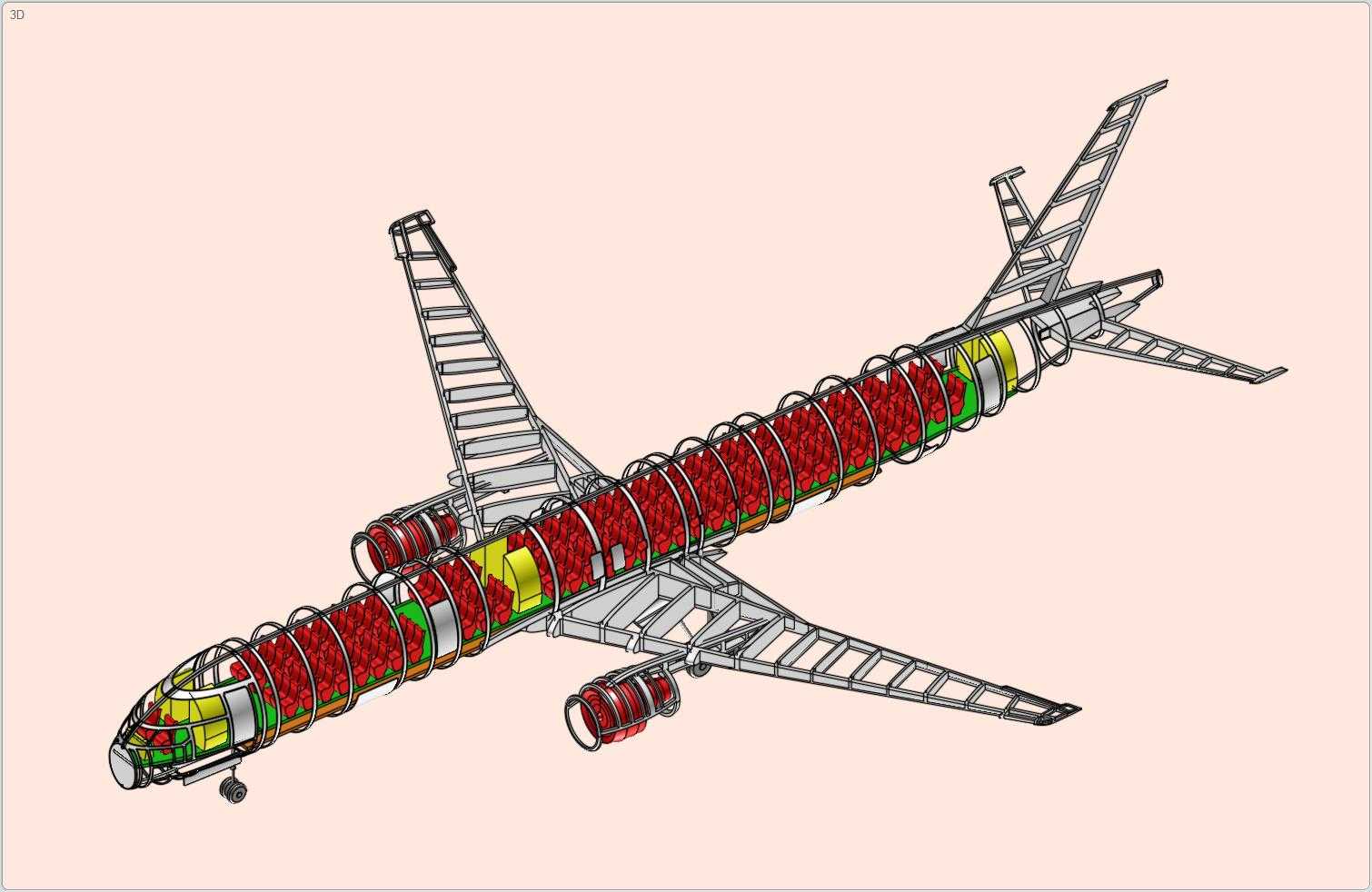

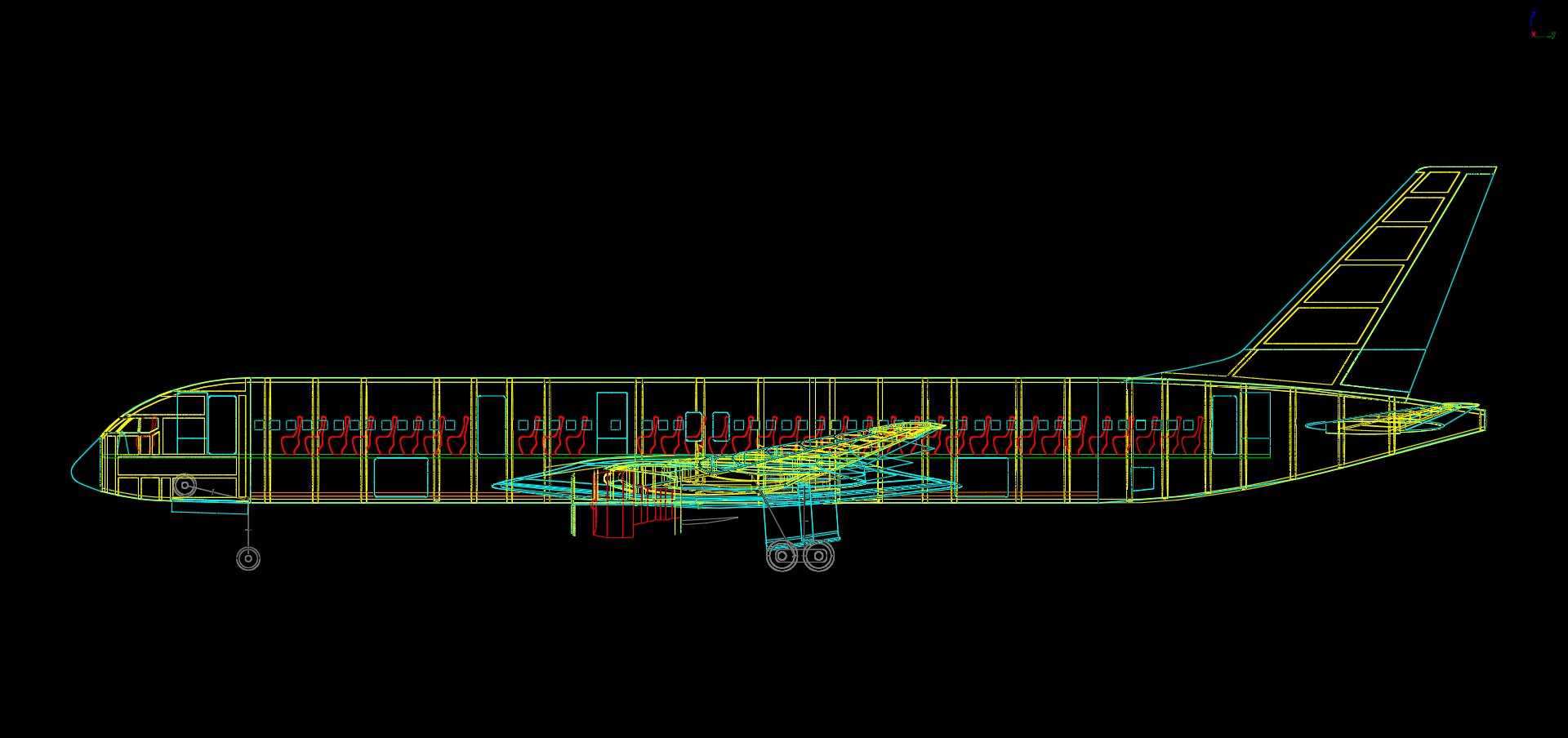

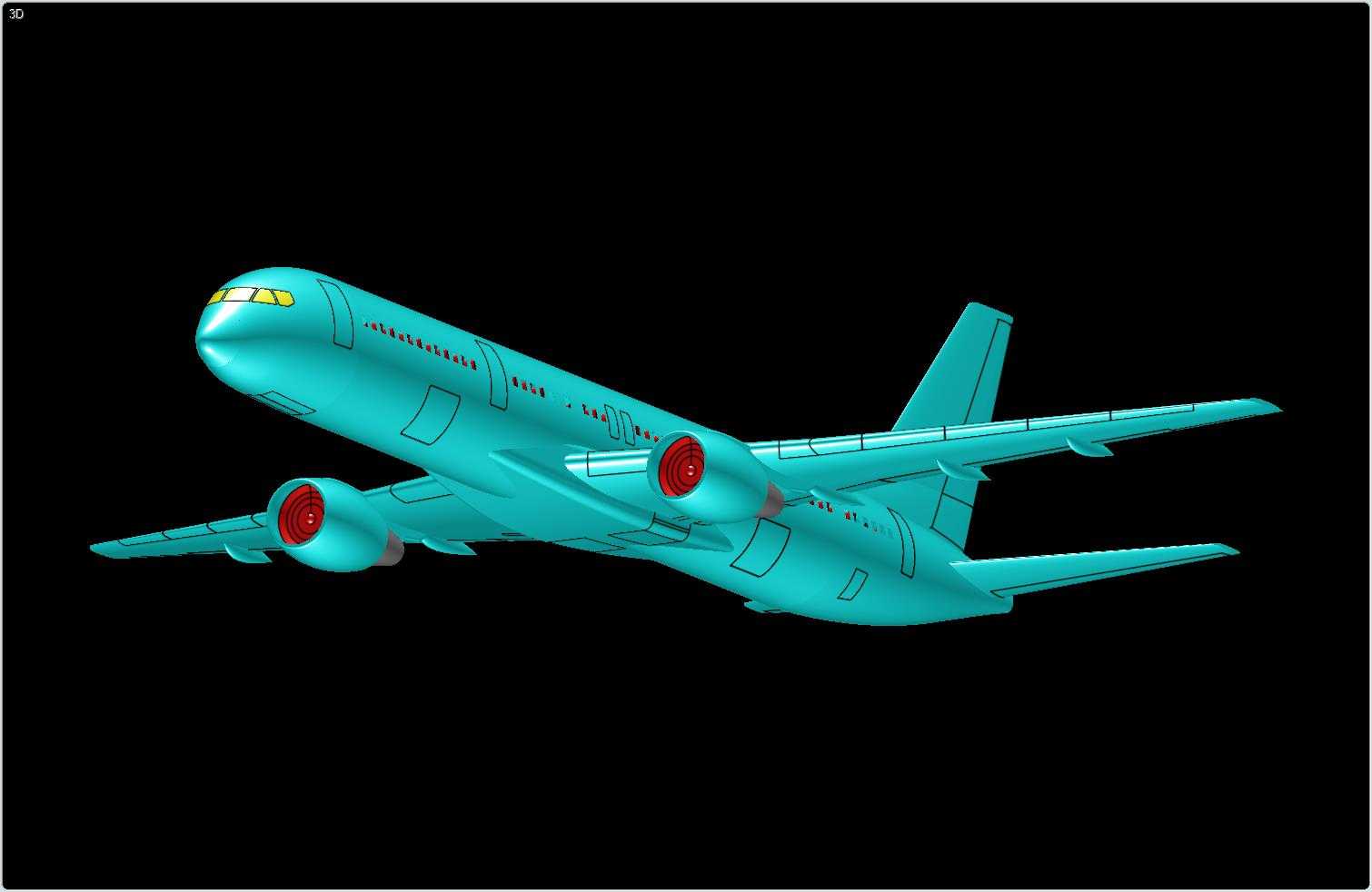

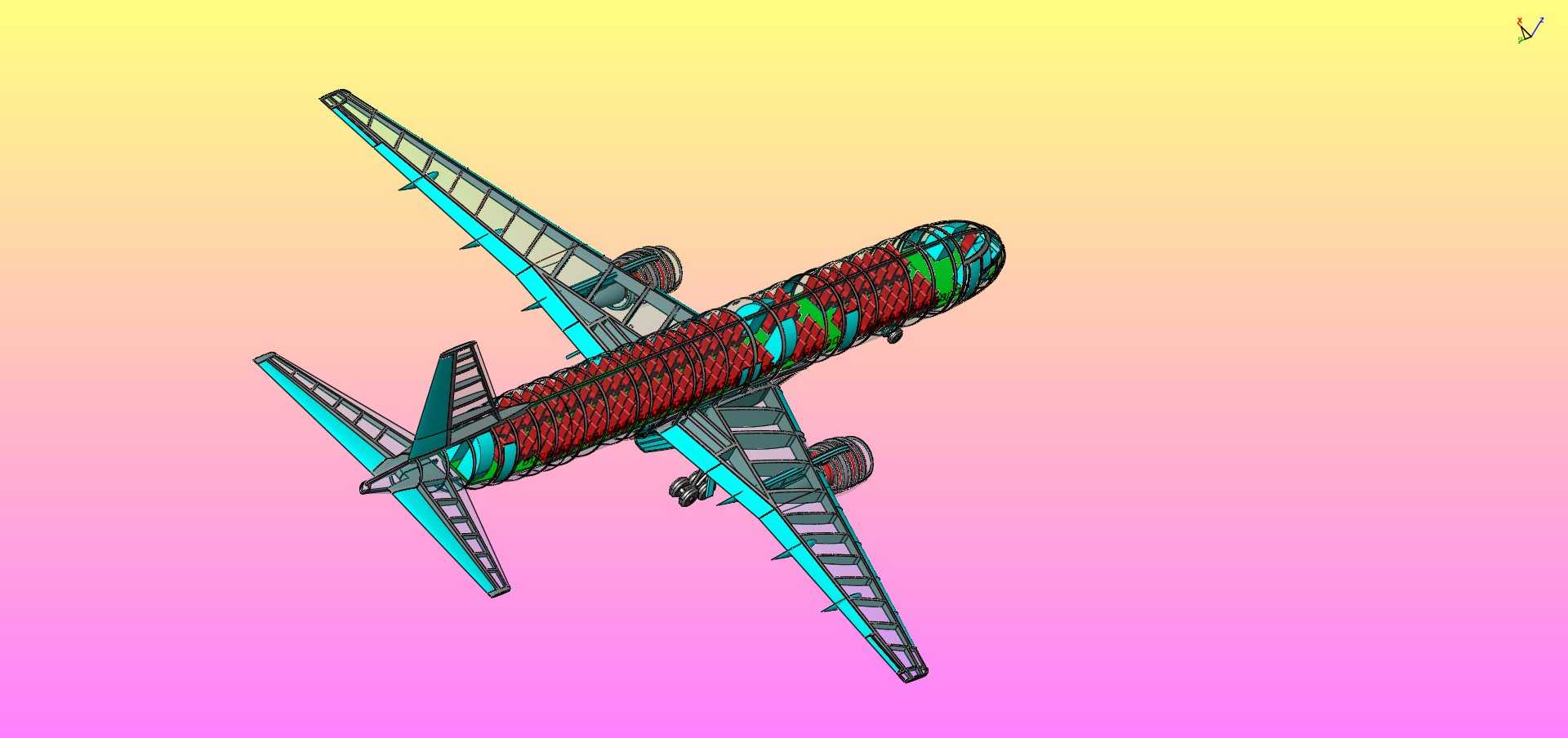

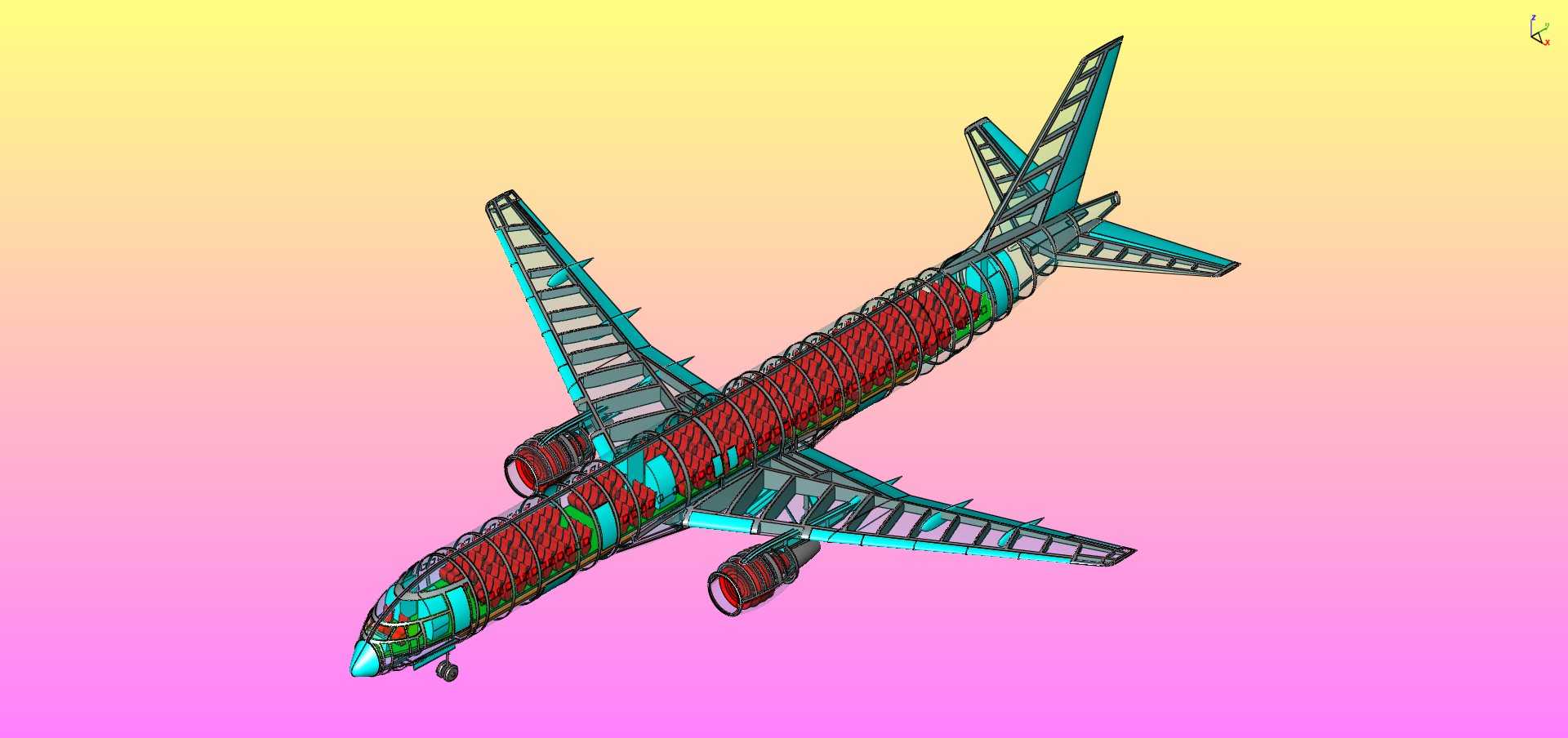

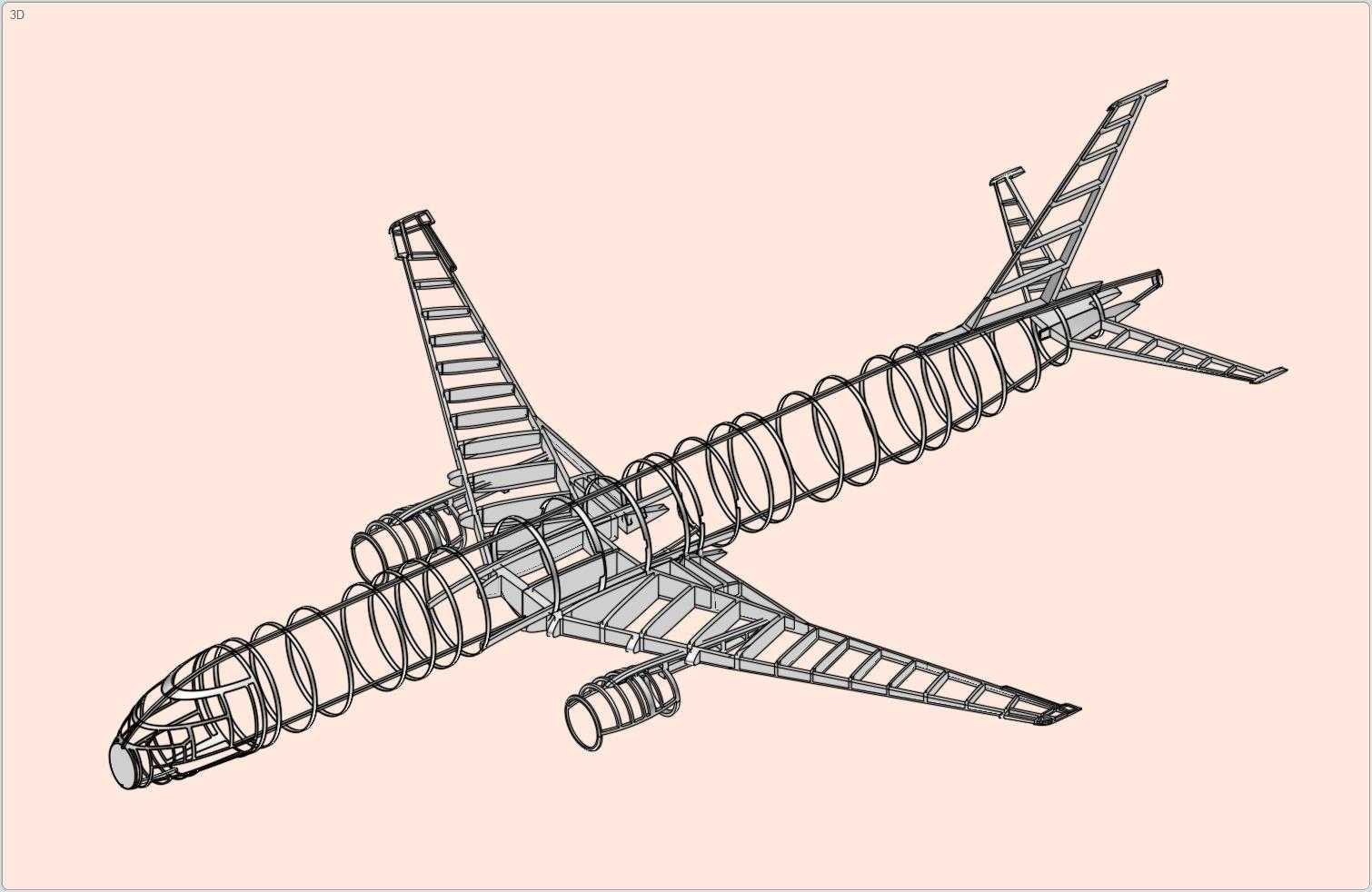

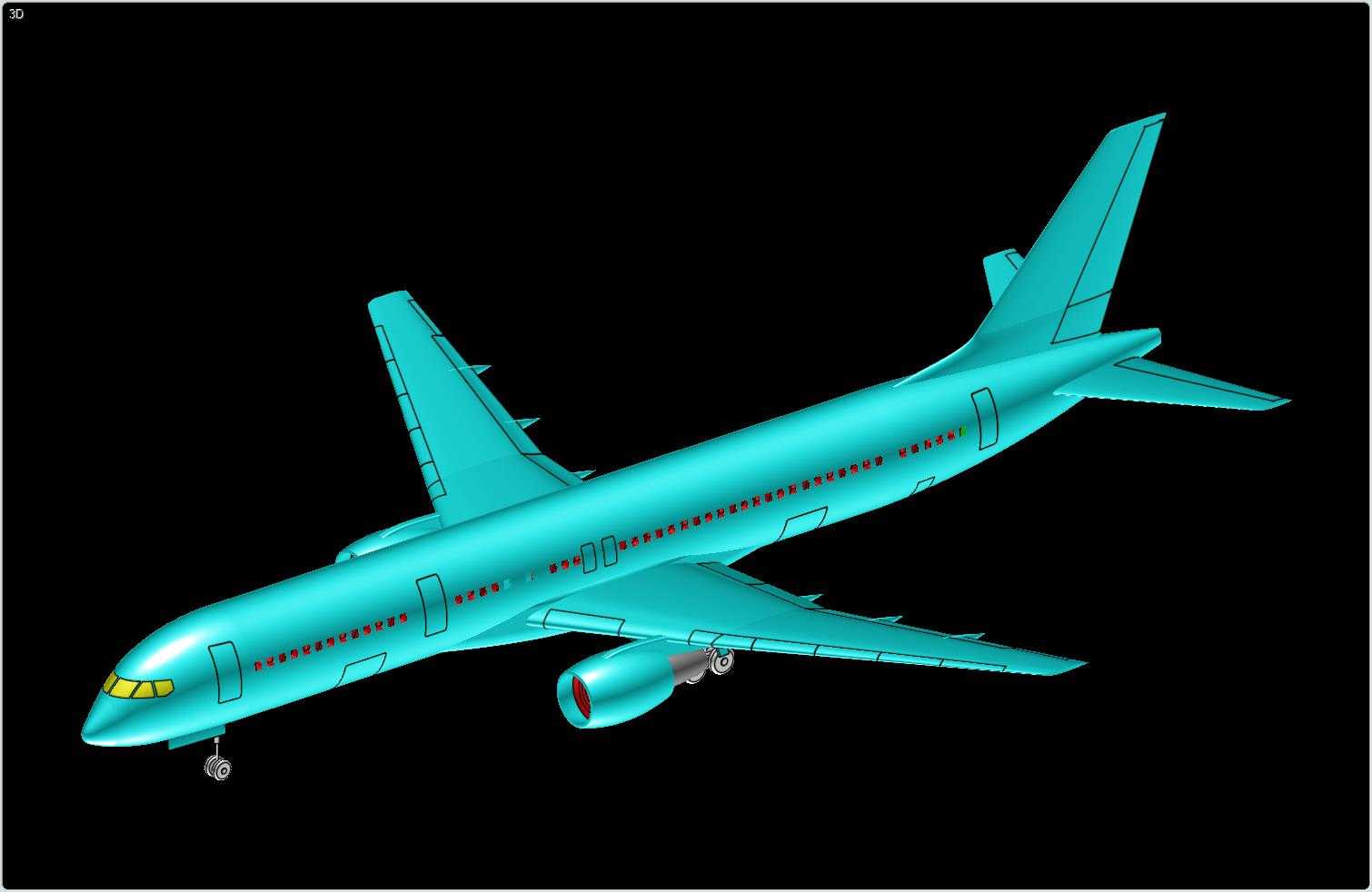

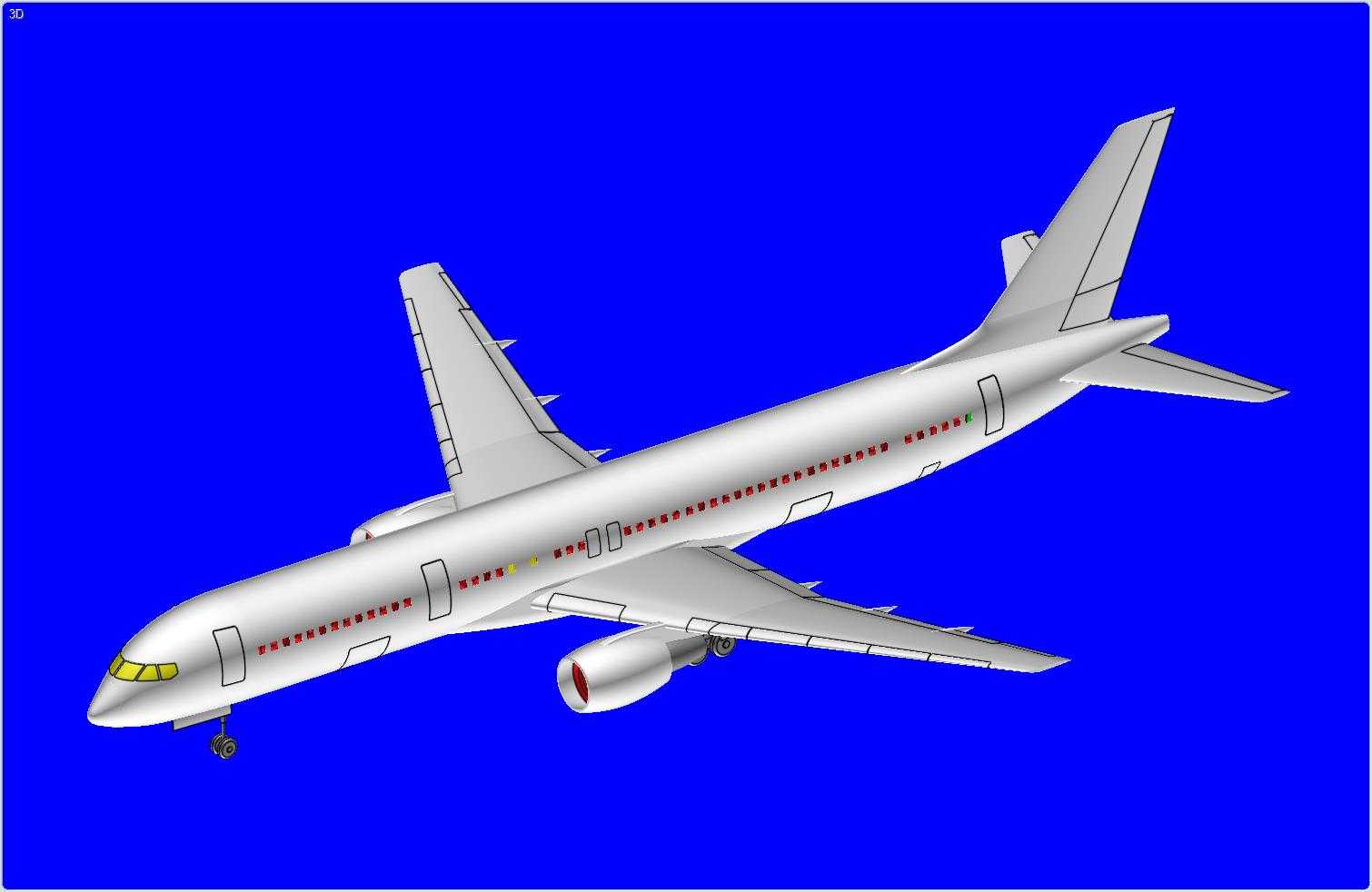

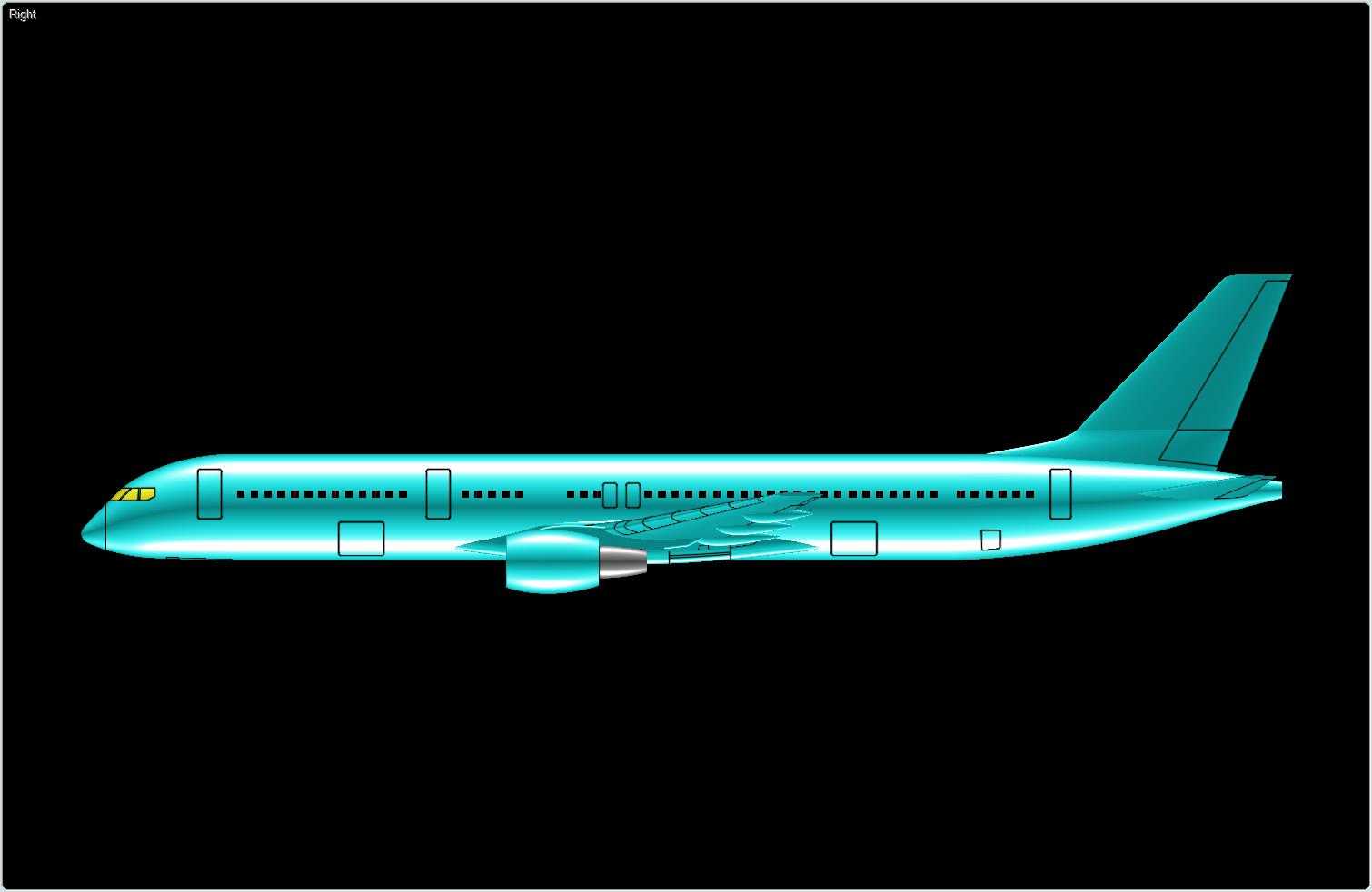

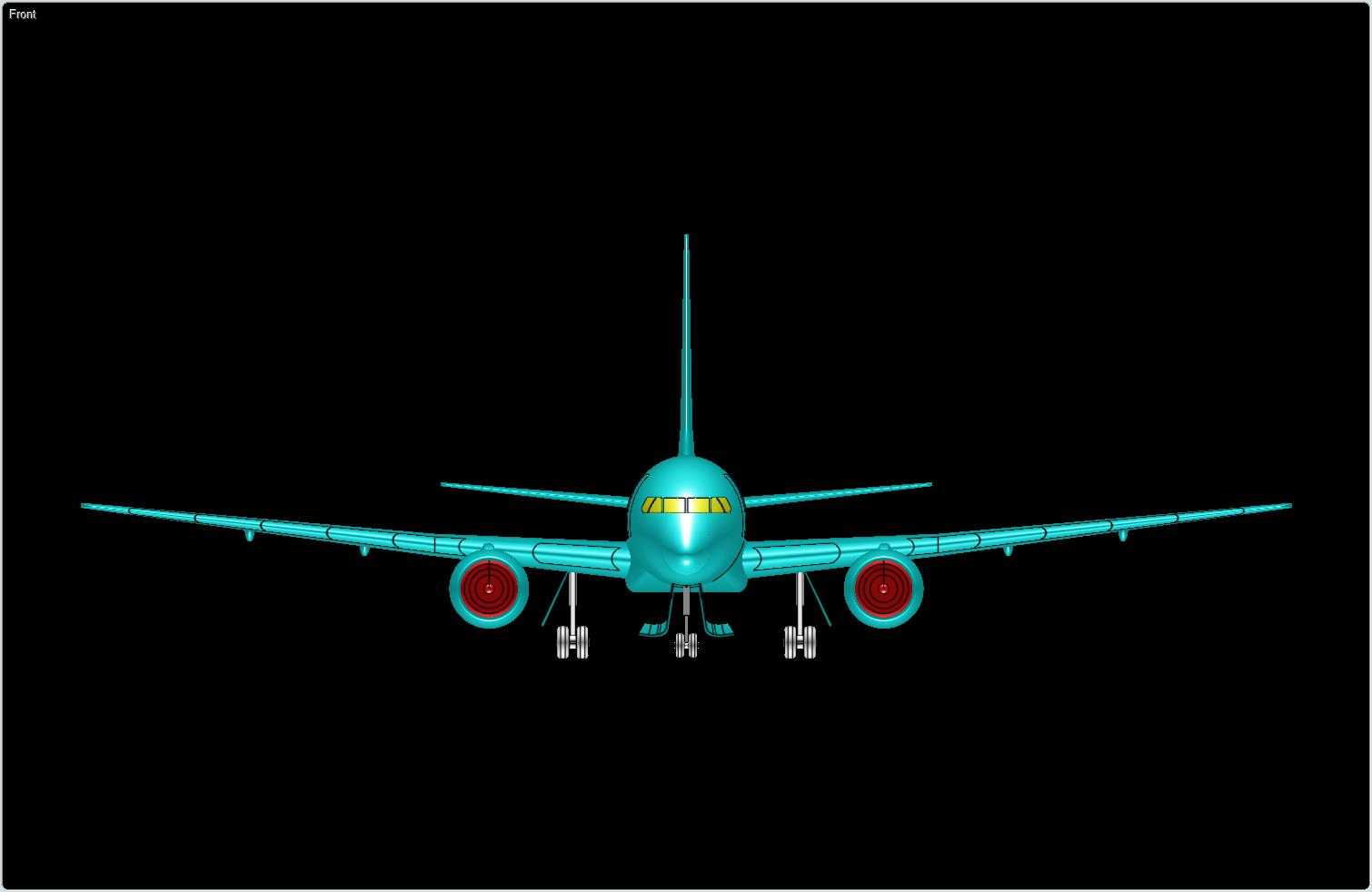

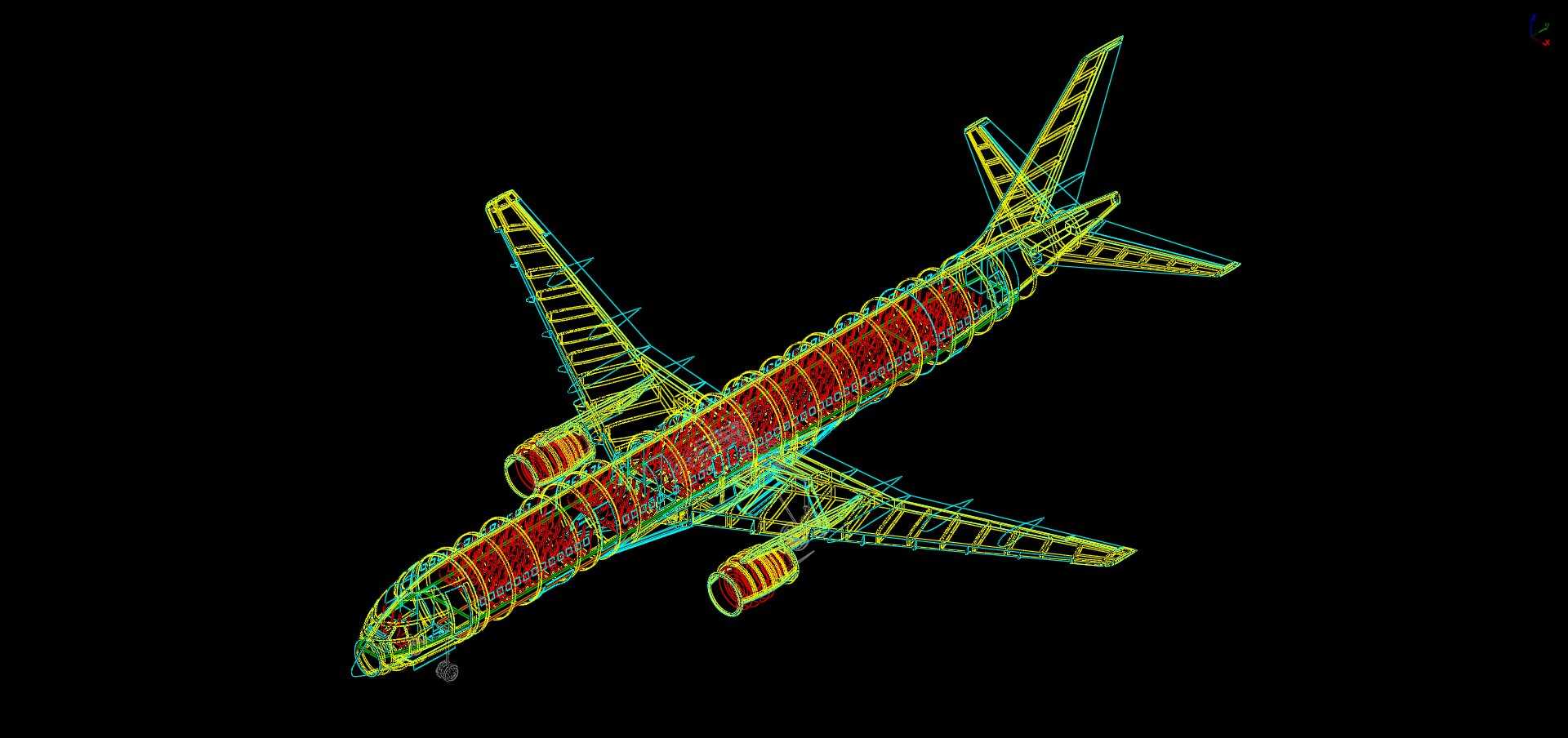

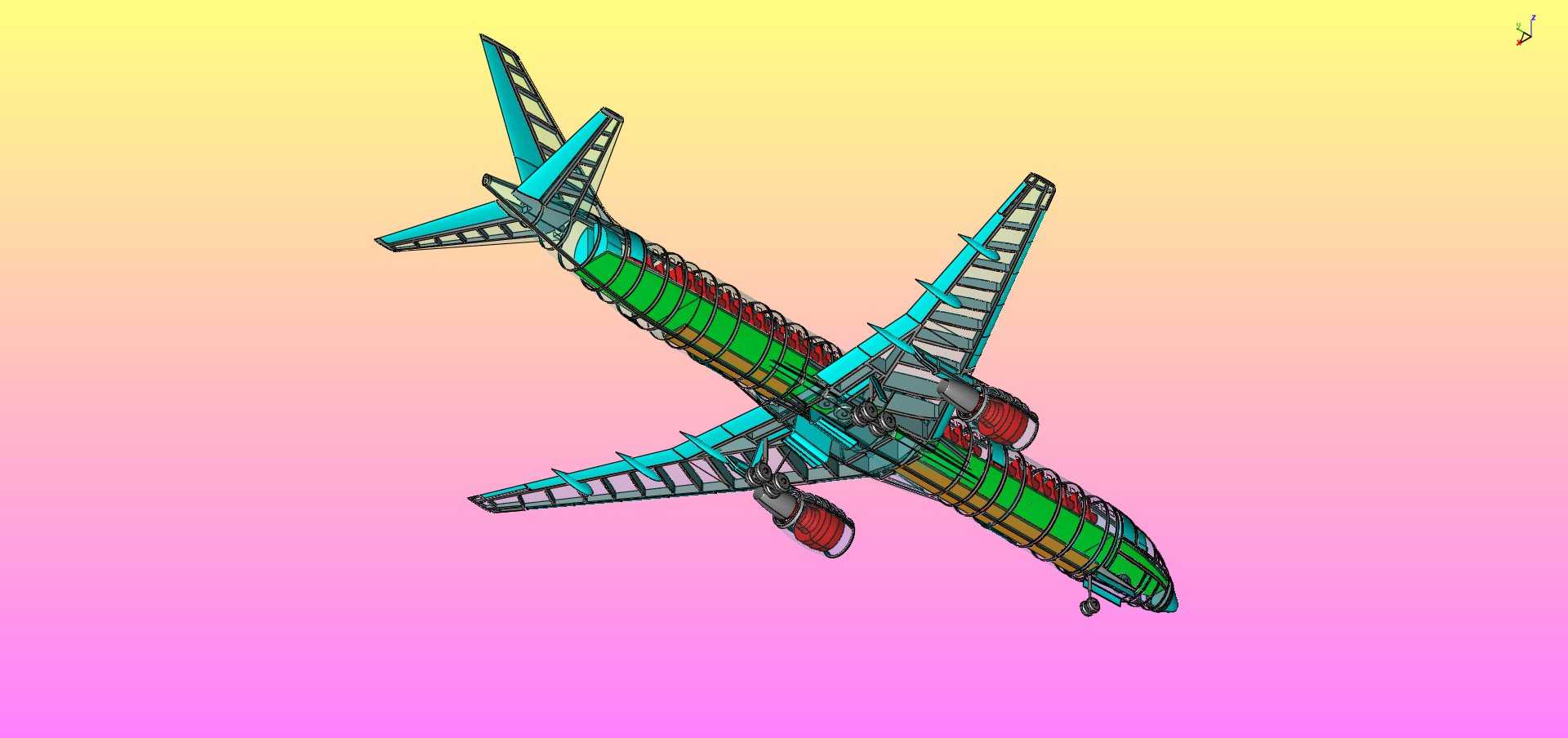

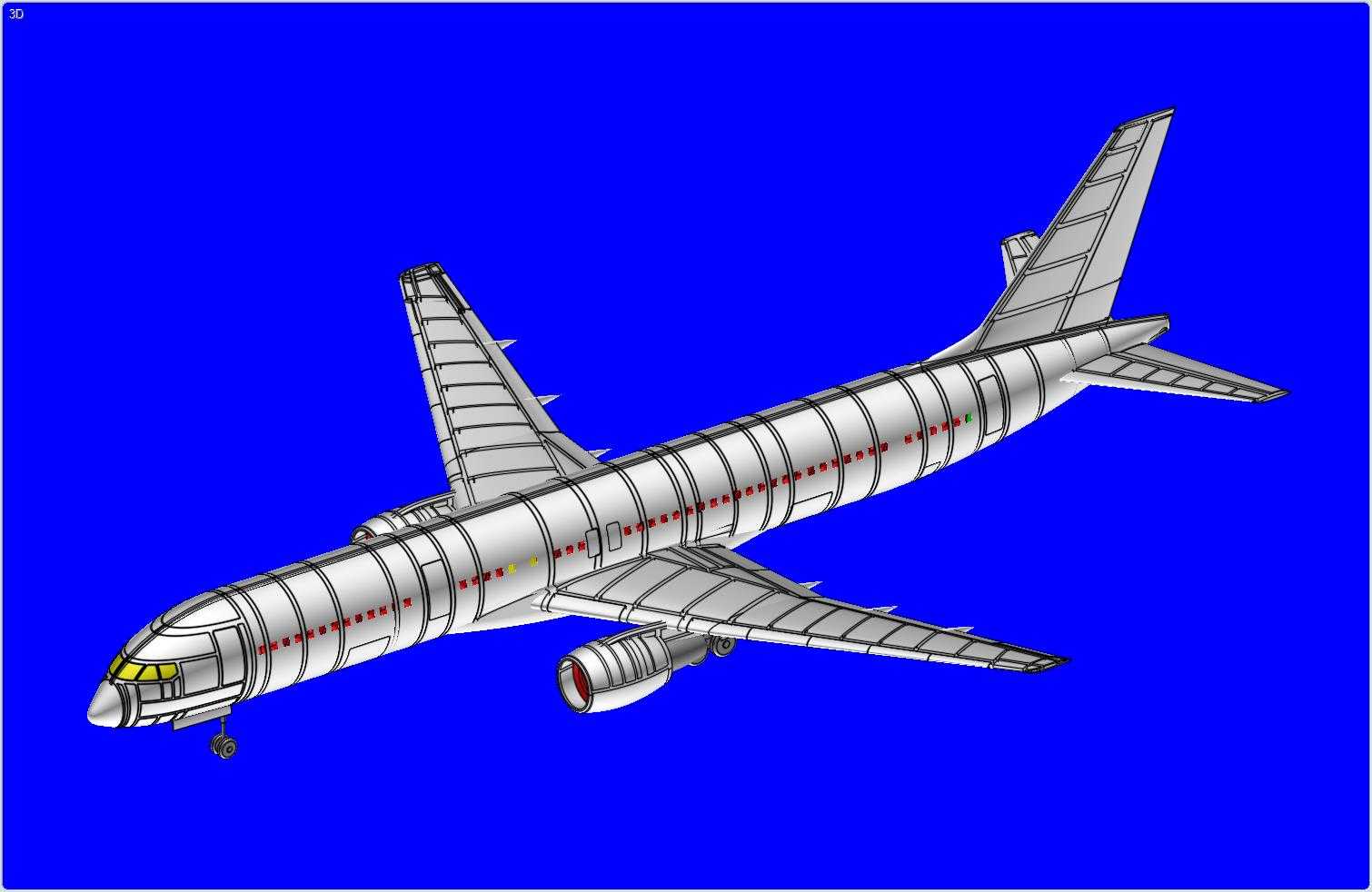

该装配结构覆盖民航窄体干线客机全机实体组成，可直接用于航空类教学演示、概念方案验证、结构原理拆解实训场景，适配高校航空类专业课程教具开发、航空科普展项搭建、初期方案快速迭代的使用需求，能帮助从业者快速理清单通道窄体客机的整体布局逻辑，省去从零搭建整机框架的重复建模工作量。整套装配共整合数百个独立实体零件，归置到二十余个独立子装配模块中，各模块间的装配约束完全参照真实客机的对接逻辑设置，机身段、机翼、尾翼、起落架、动力装置的相对位置完全匹配实机的安装边界，机身截面保持窄体客机典型的单通道客舱轮廓，机身长度与翼展的比例严格参照真实机型的尺寸比例设置，不会出现比例失调导致的结构错位问题。设计过程中优先保证整体气动外形的准确性，机身蒙皮的流线型过渡、机翼的后掠角度、翼尖的修形轮廓、水平尾翼与垂直尾翼的相对安装角都做了对应还原，客舱舷窗沿机身纵向等距排布，前后货舱门、客舱登机门的位置也对应实机布局做了预留，起落架部分还原了前三点式起落架的收放铰接结构，发动机吊挂与机翼的连接位置、短舱的流线型轮廓也做了实体化呈现，能直观展示翼吊式发动机的安装逻辑。建模时从整机的基准坐标系开始搭建，先确定机身纵向轴线、机翼安装基准面、尾翼安装基准面三个核心基准，再逐层拆分各段结构的零件组成，每个零件的实体都做了闭合处理，不存在破面、非流形几何的问题，可直接导入各类三维环境做剖切展示、装配动画制作、结构干涉检查。针对教学场景的使用需求，各子装配模块可单独拆分调用，既可以展示整机的完整外观，也可以单独拆解机翼结构、起落架结构、动力装置结构做分模块讲解，机翼部分还原了前缘缝翼、后缘襟翼的分段轮廓，尾翼部分保留了方向舵、升降舵的铰接面划分，能清晰展示各操纵面的位置边界。在概念设计迭代场景中，该装配可作为基础平台，快速调整机身长度、翼展尺寸、发动机短舱外形来验证不同改型的布局合理性，不需要重新构建整机的基础气动外形，能大幅压缩初期方案的建模周期。整套结构没有做过度的细节冗余，在保证整体外形准确、装配逻辑清晰的前提下，控制了整体的几何复杂度，既可以满足静态展示、结构讲解的精度需求，也不会因为零件数量过多导致普通配置的设备运行卡顿，适配不同场景下的使用需求。
