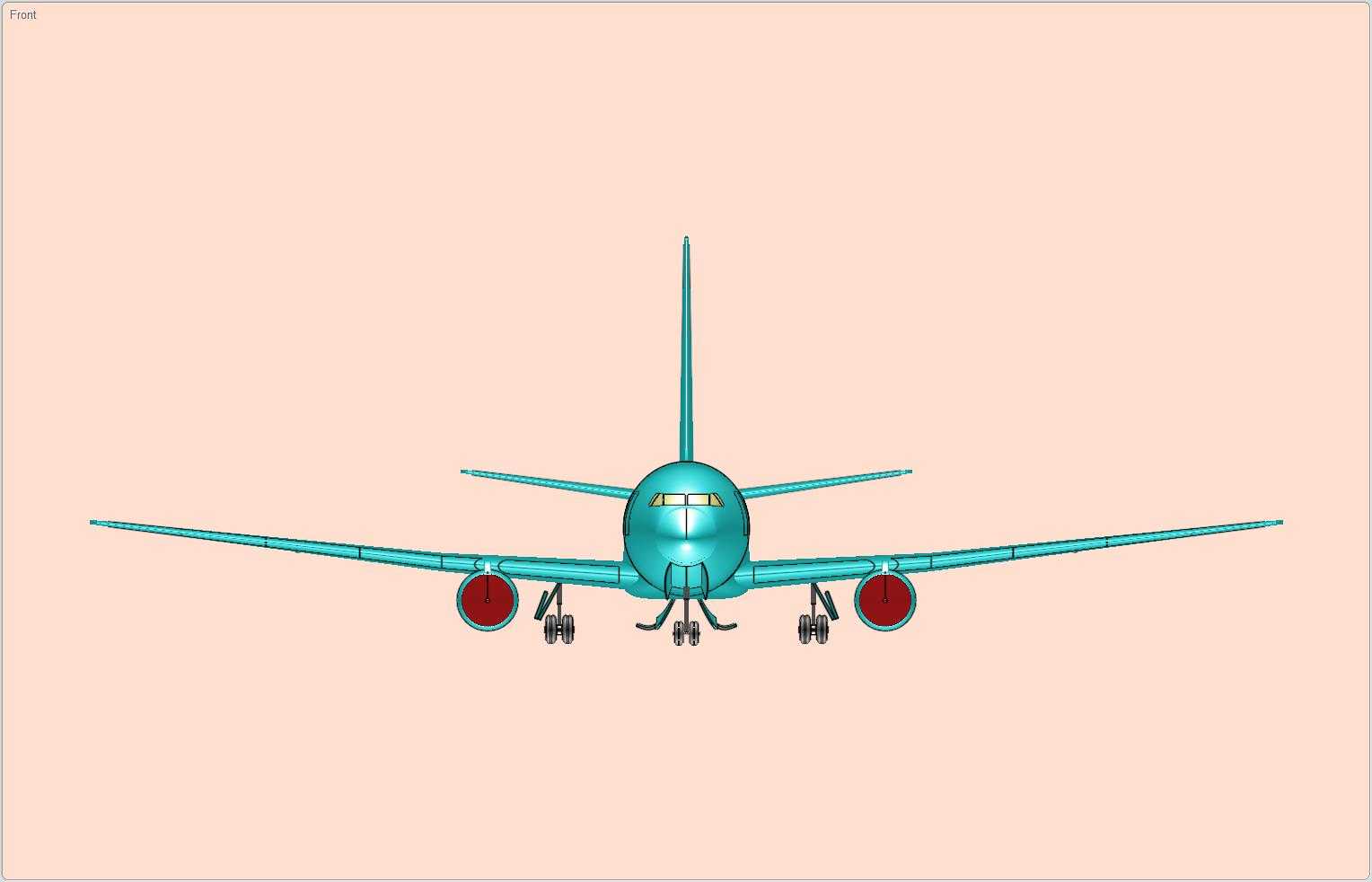

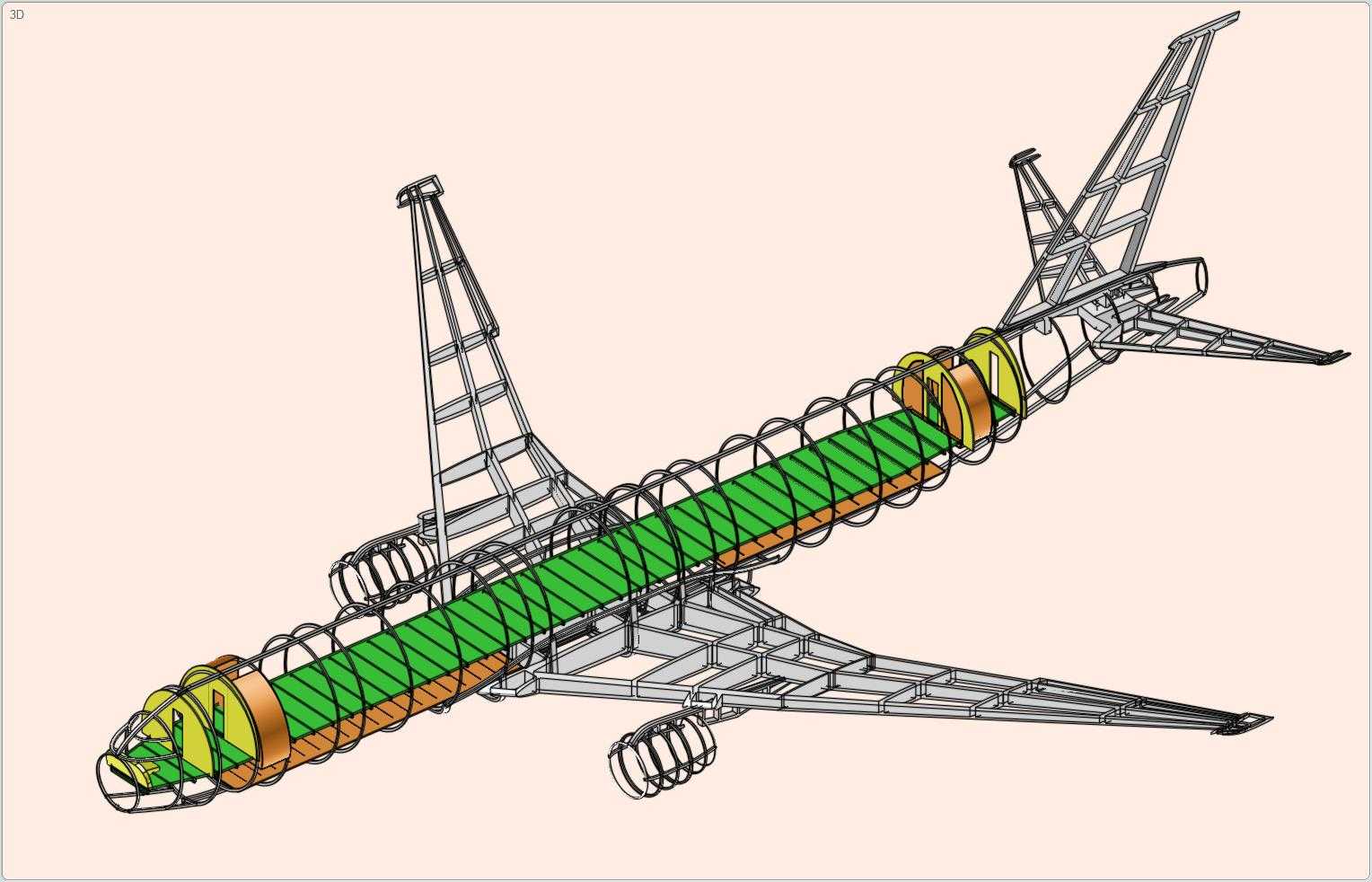

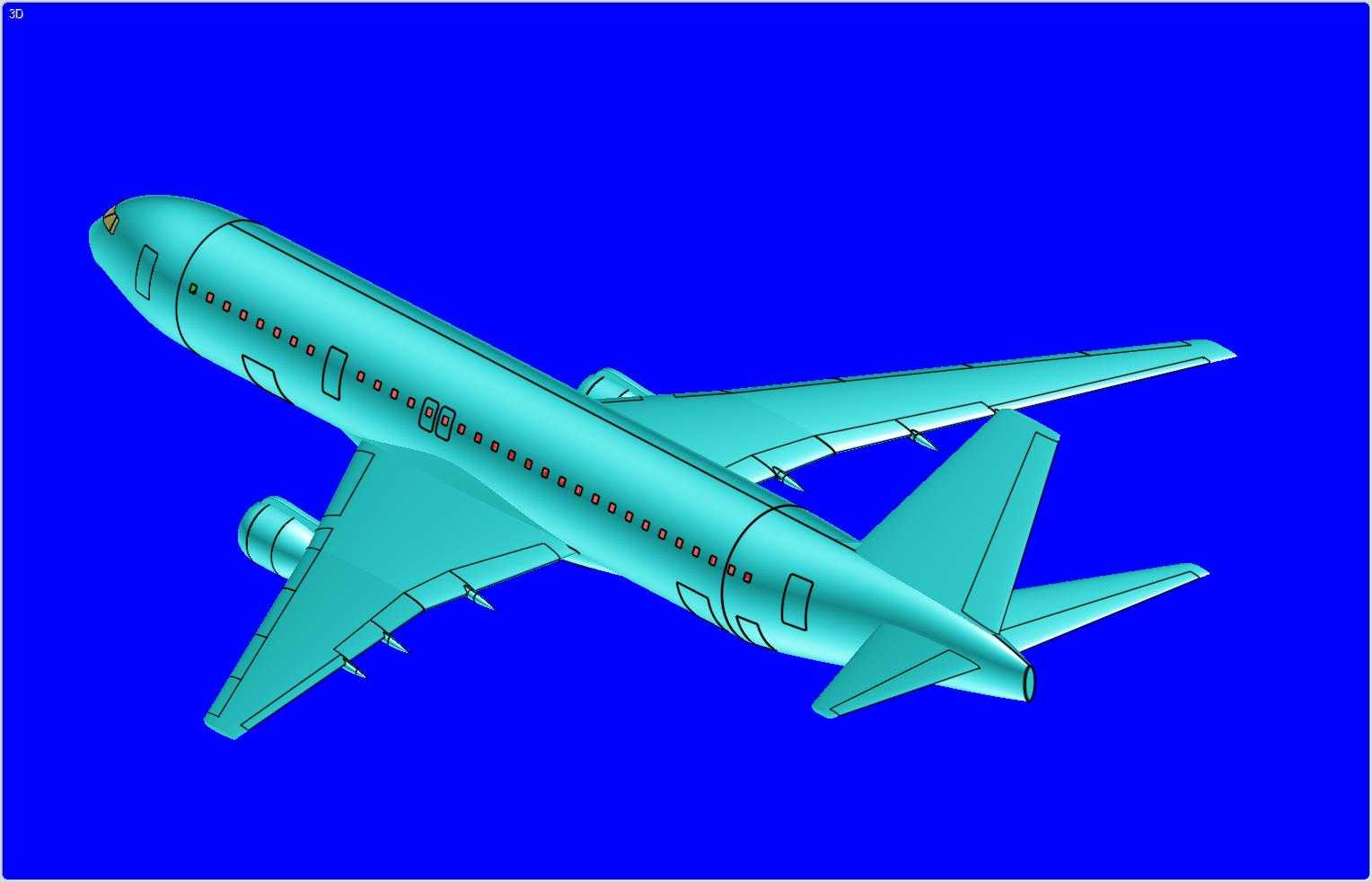

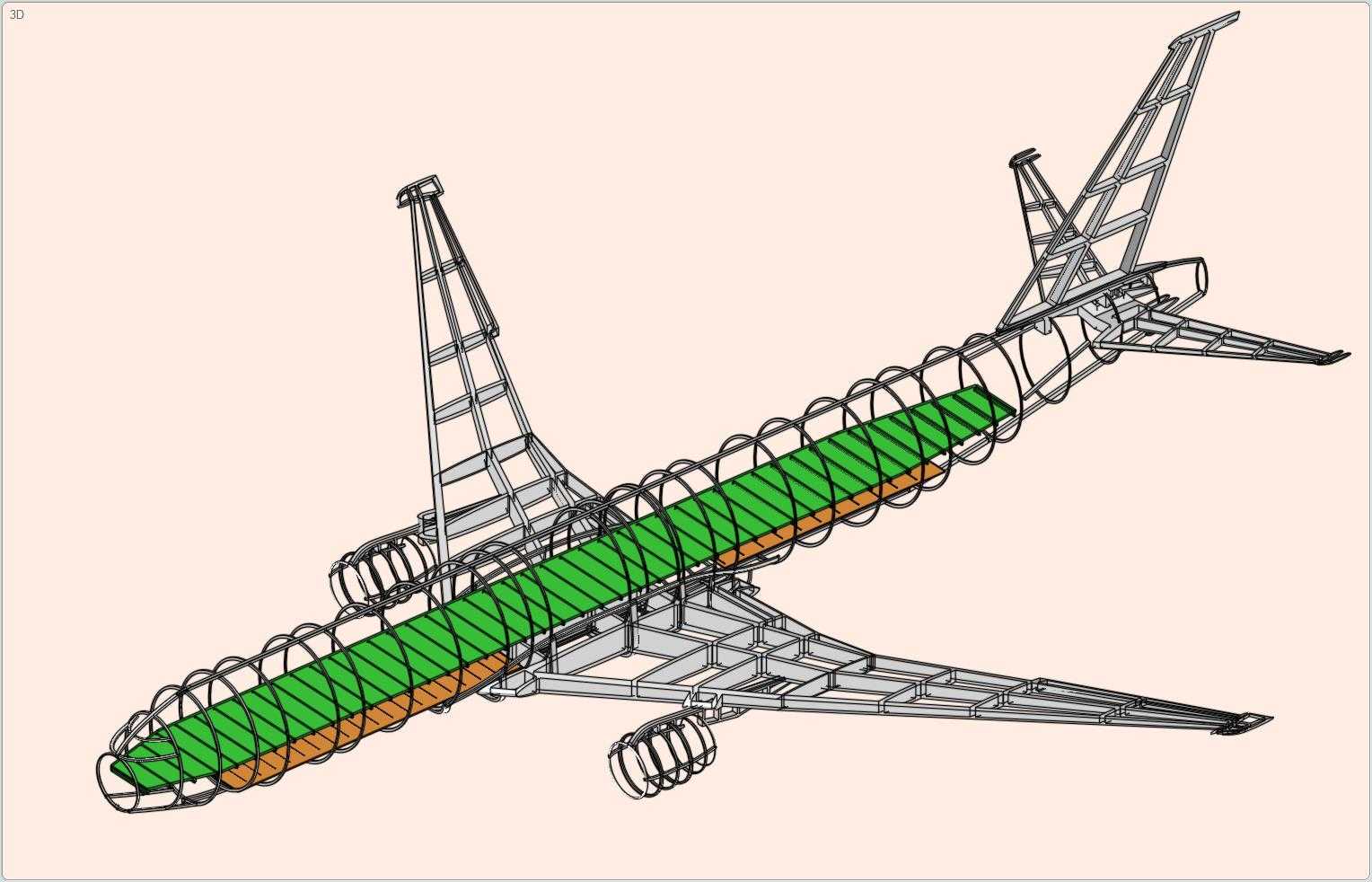

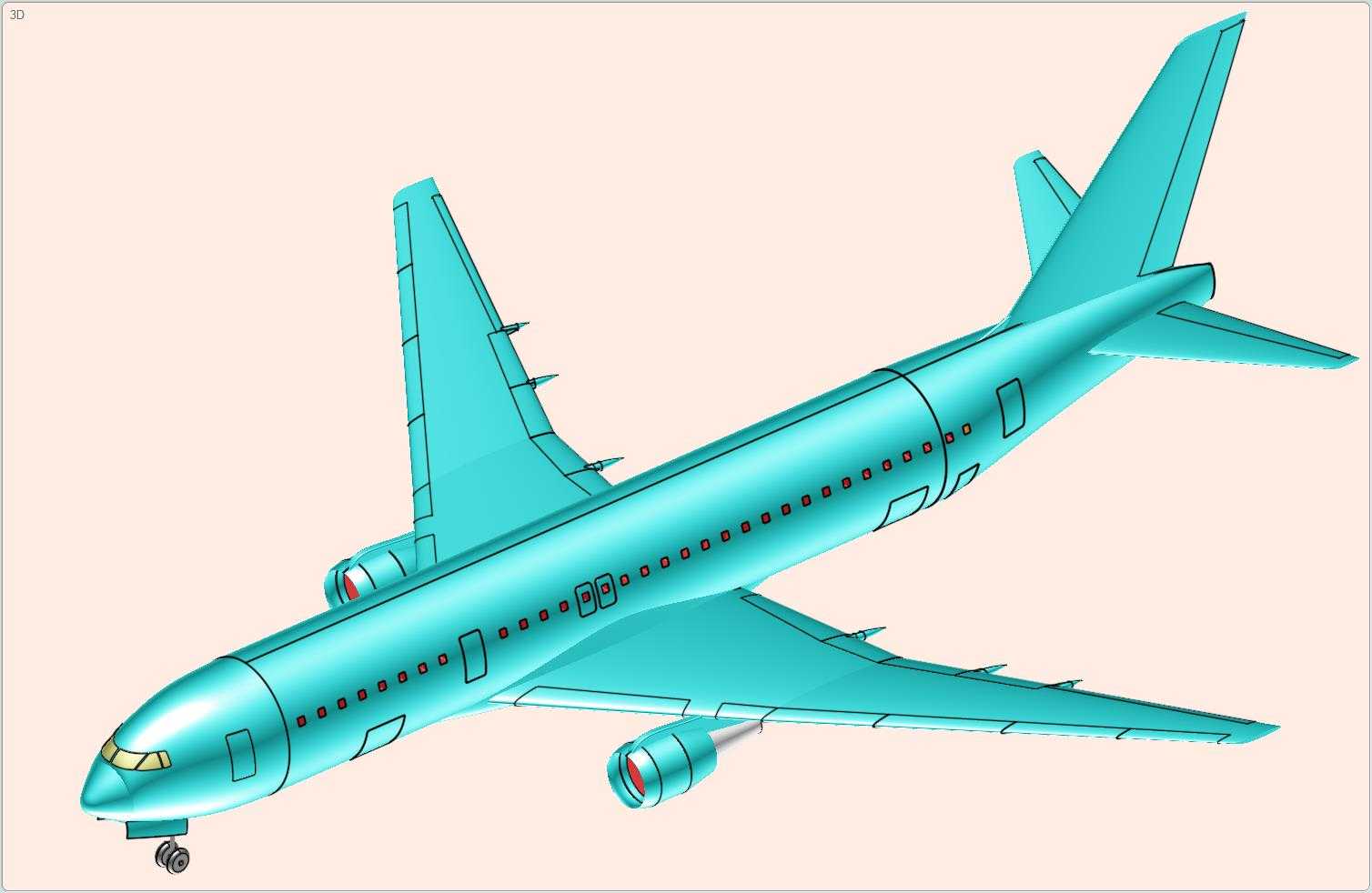

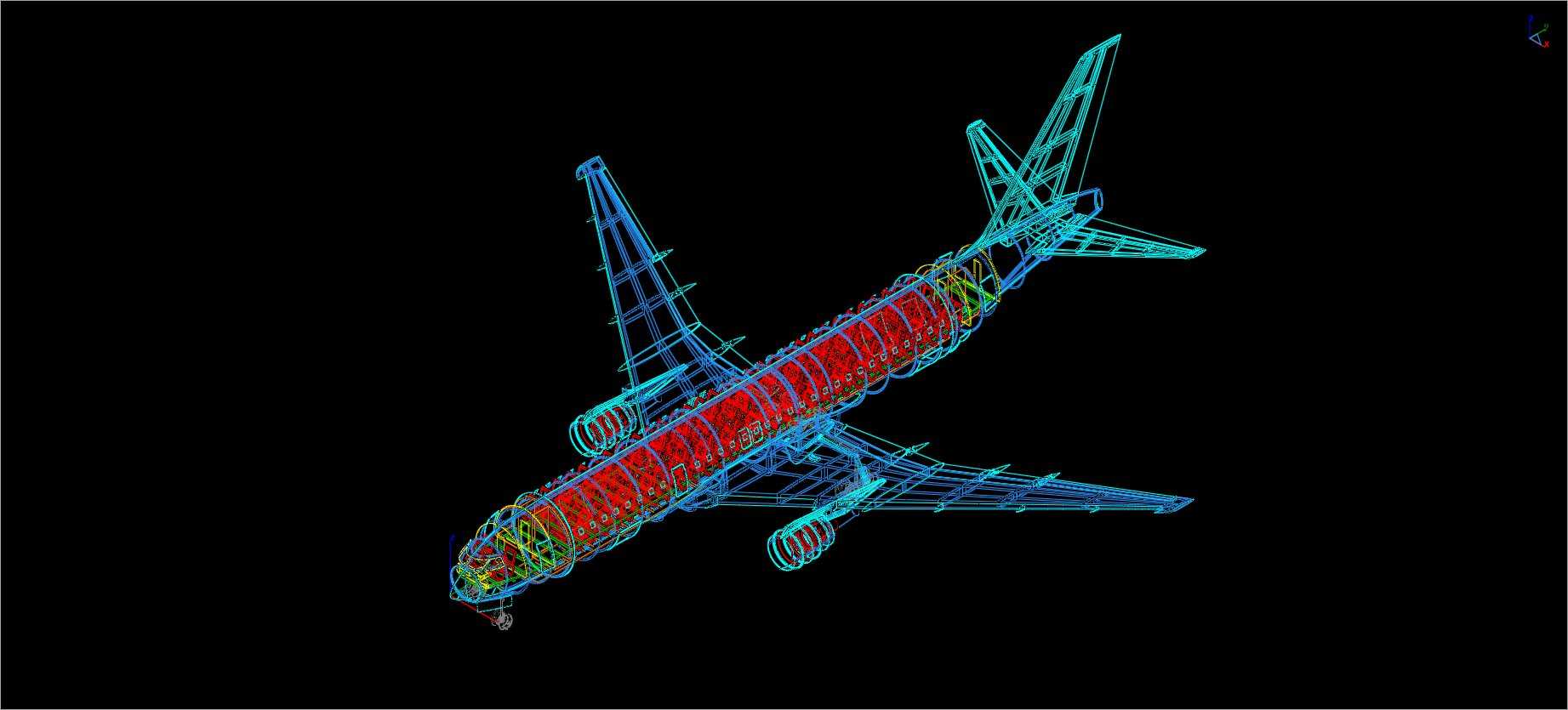

波音767-300宽体客机实体装配结构

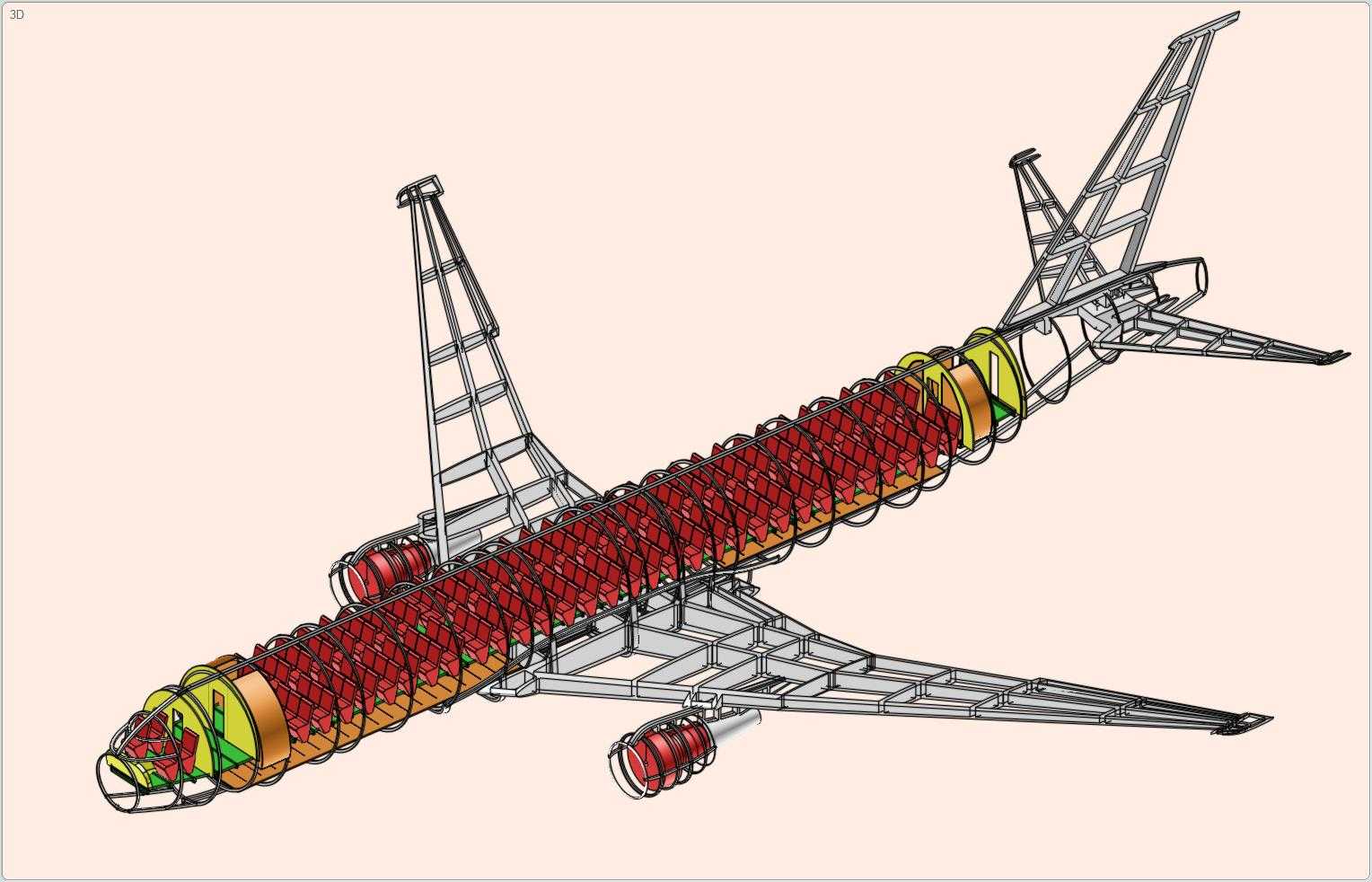

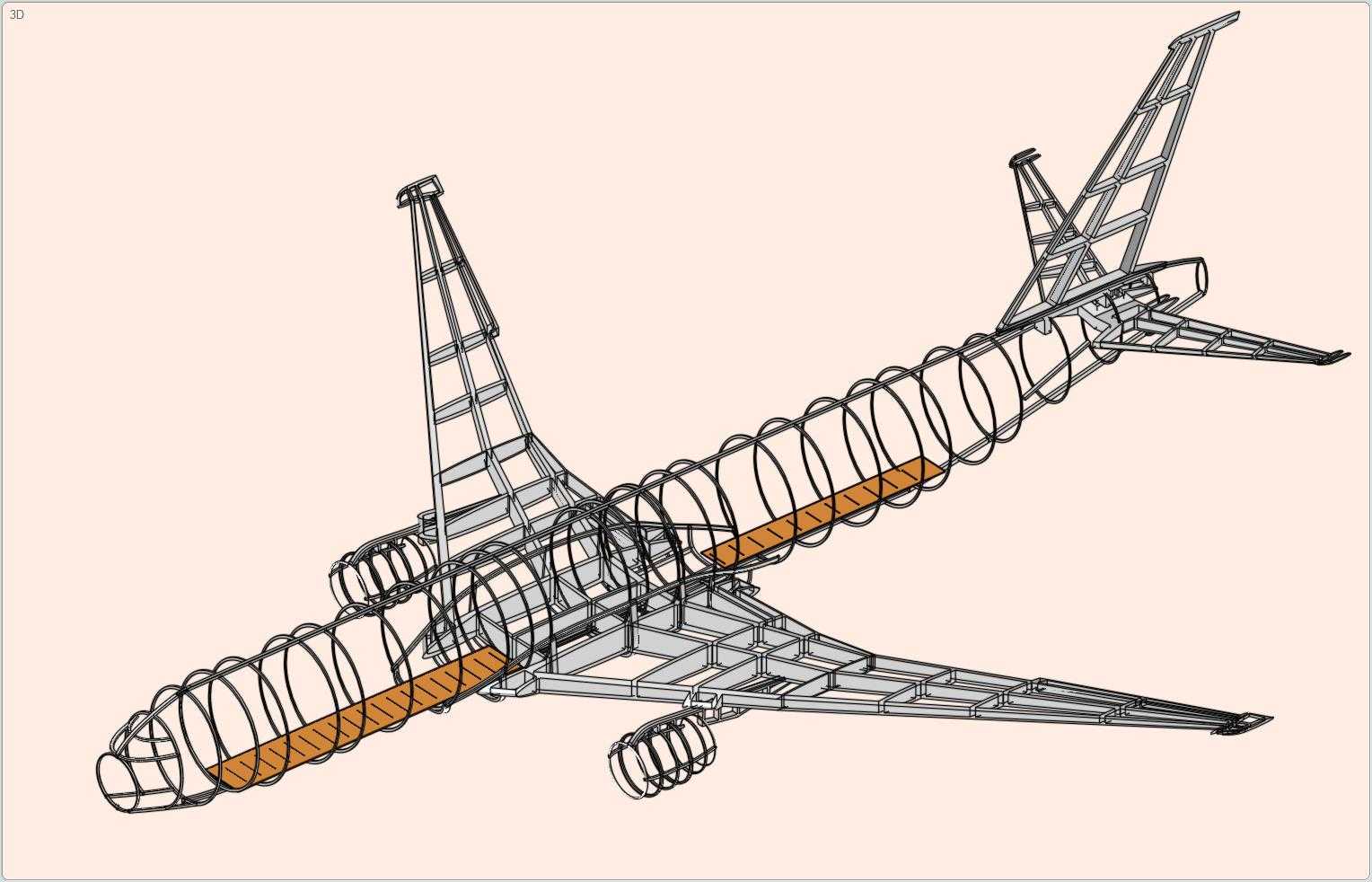

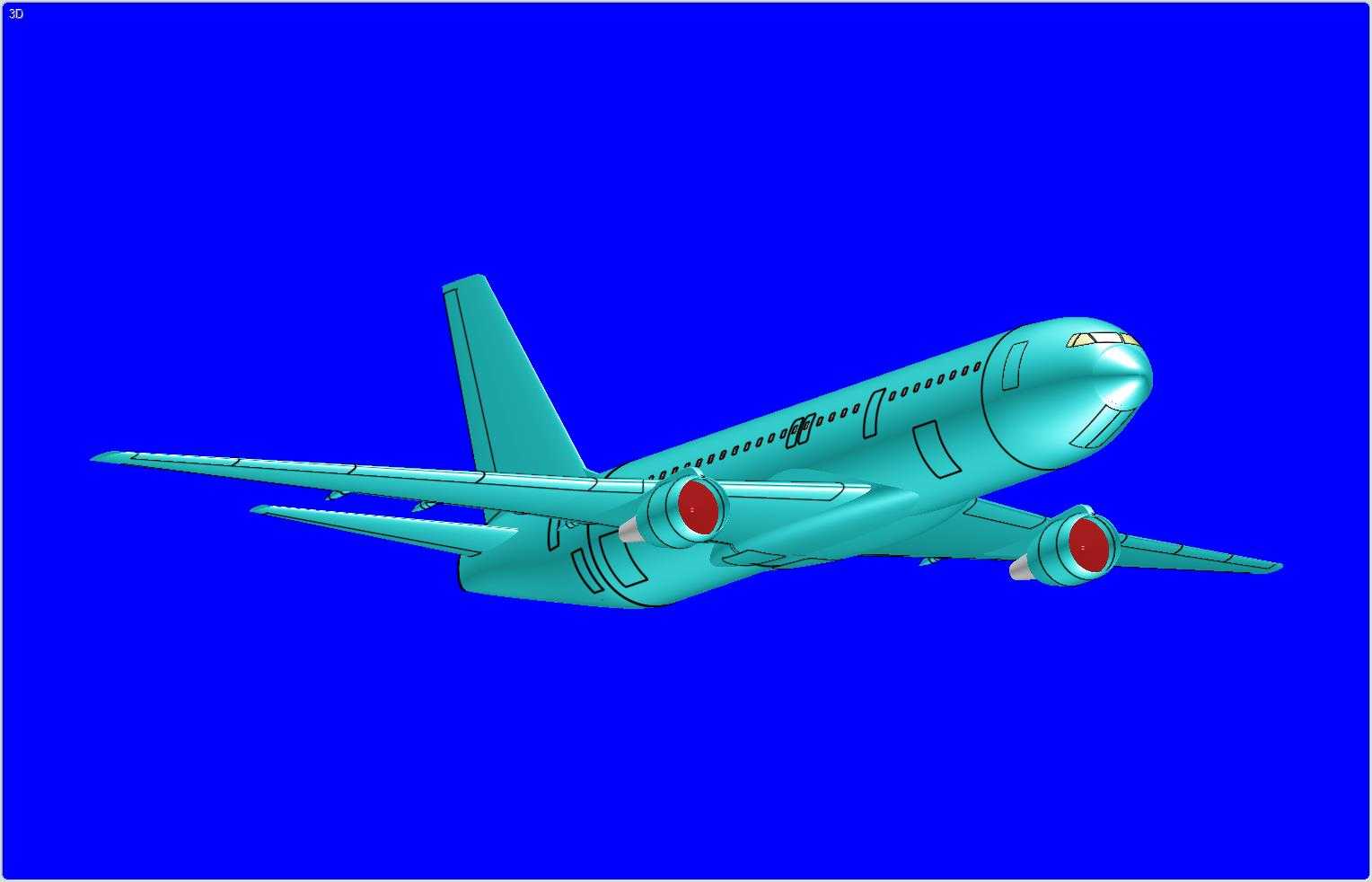

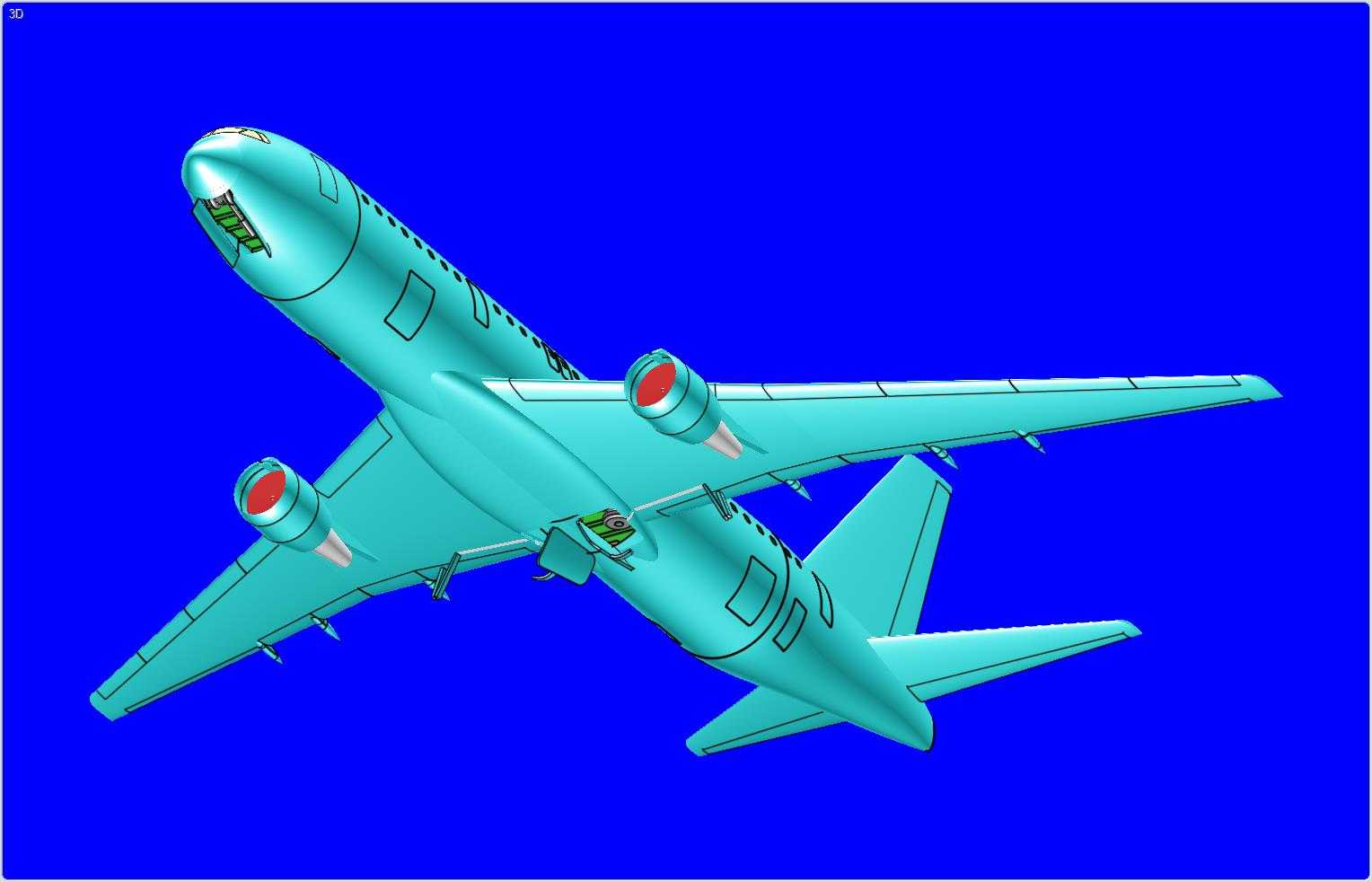

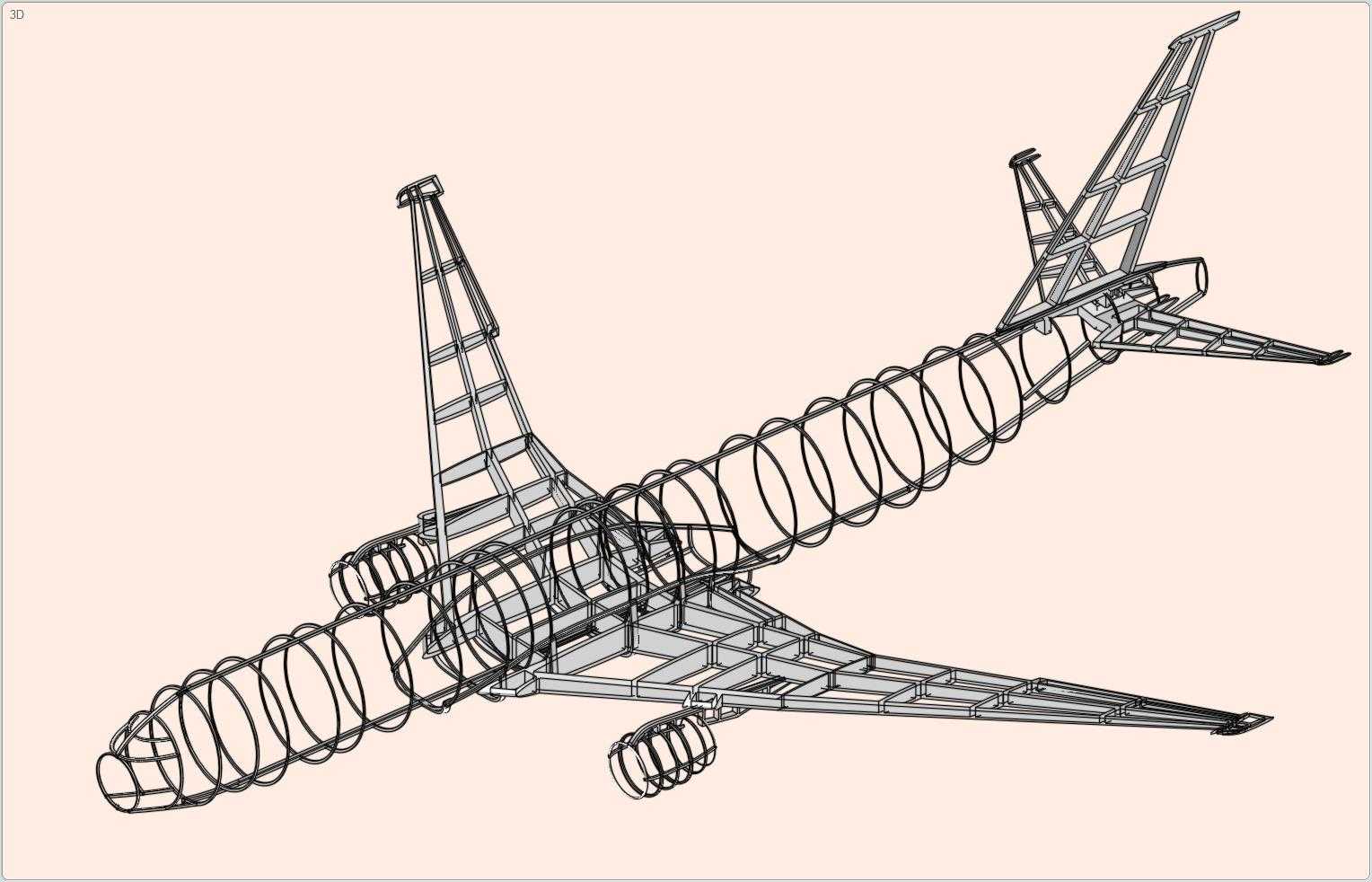

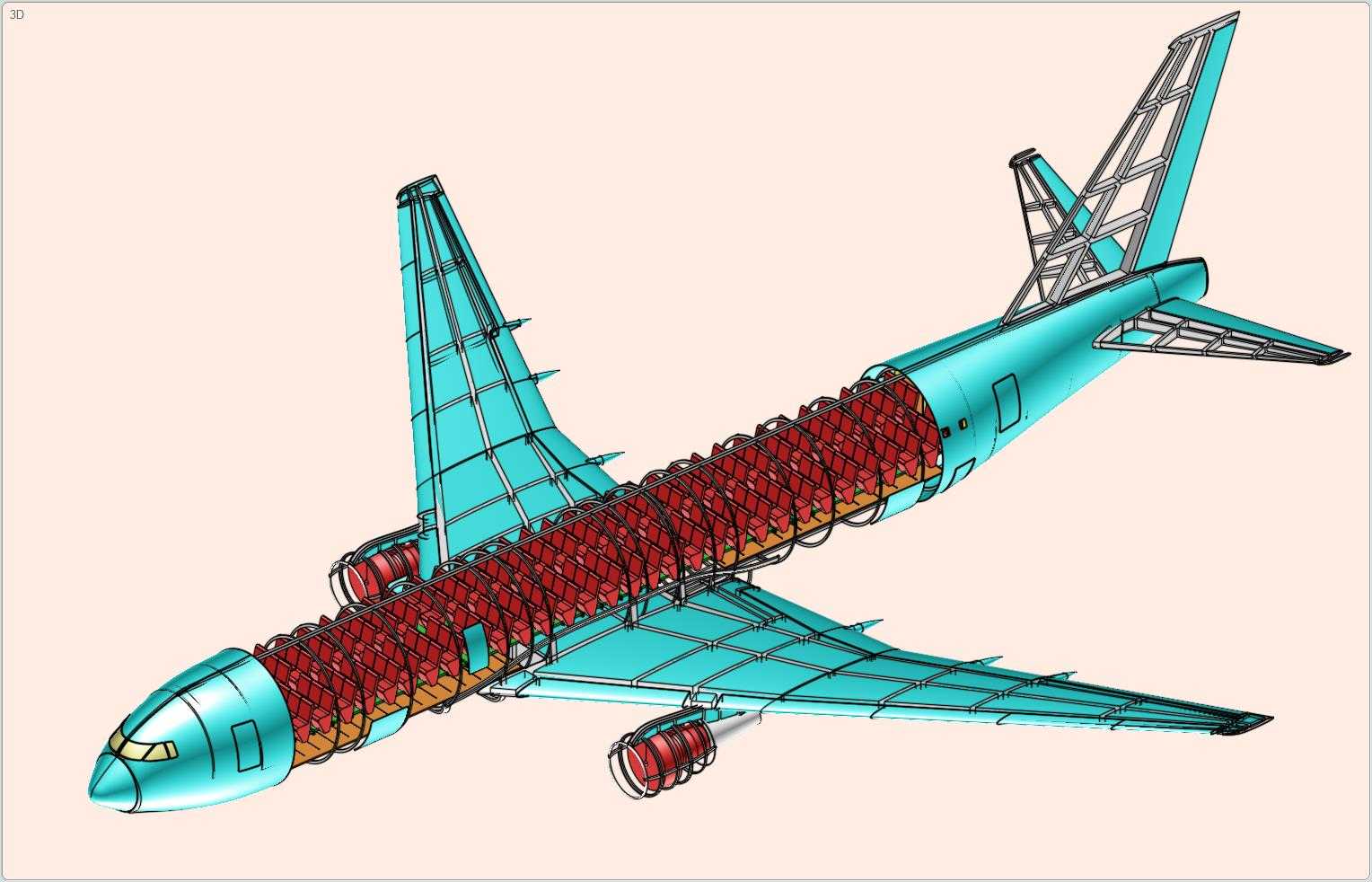

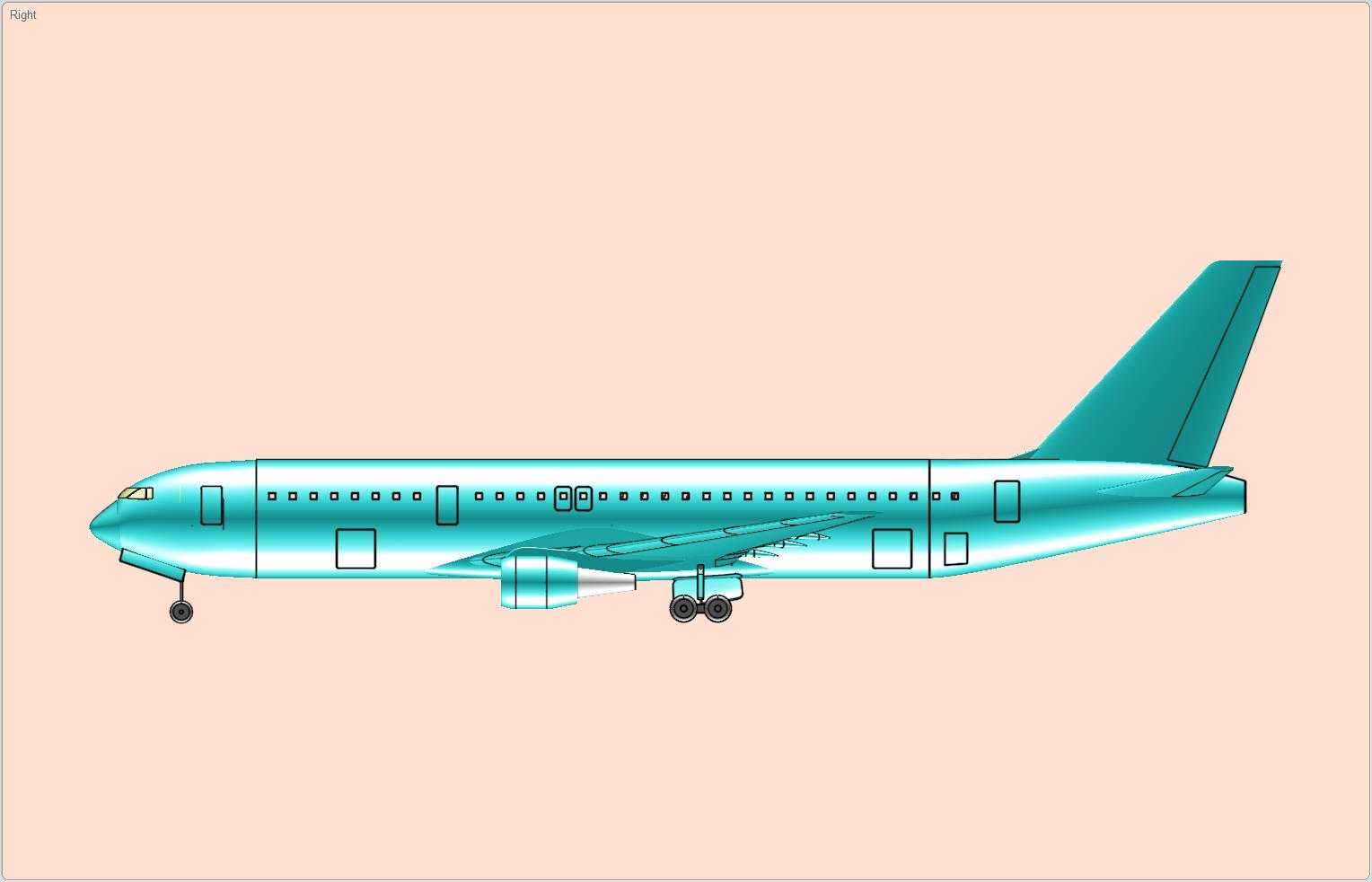

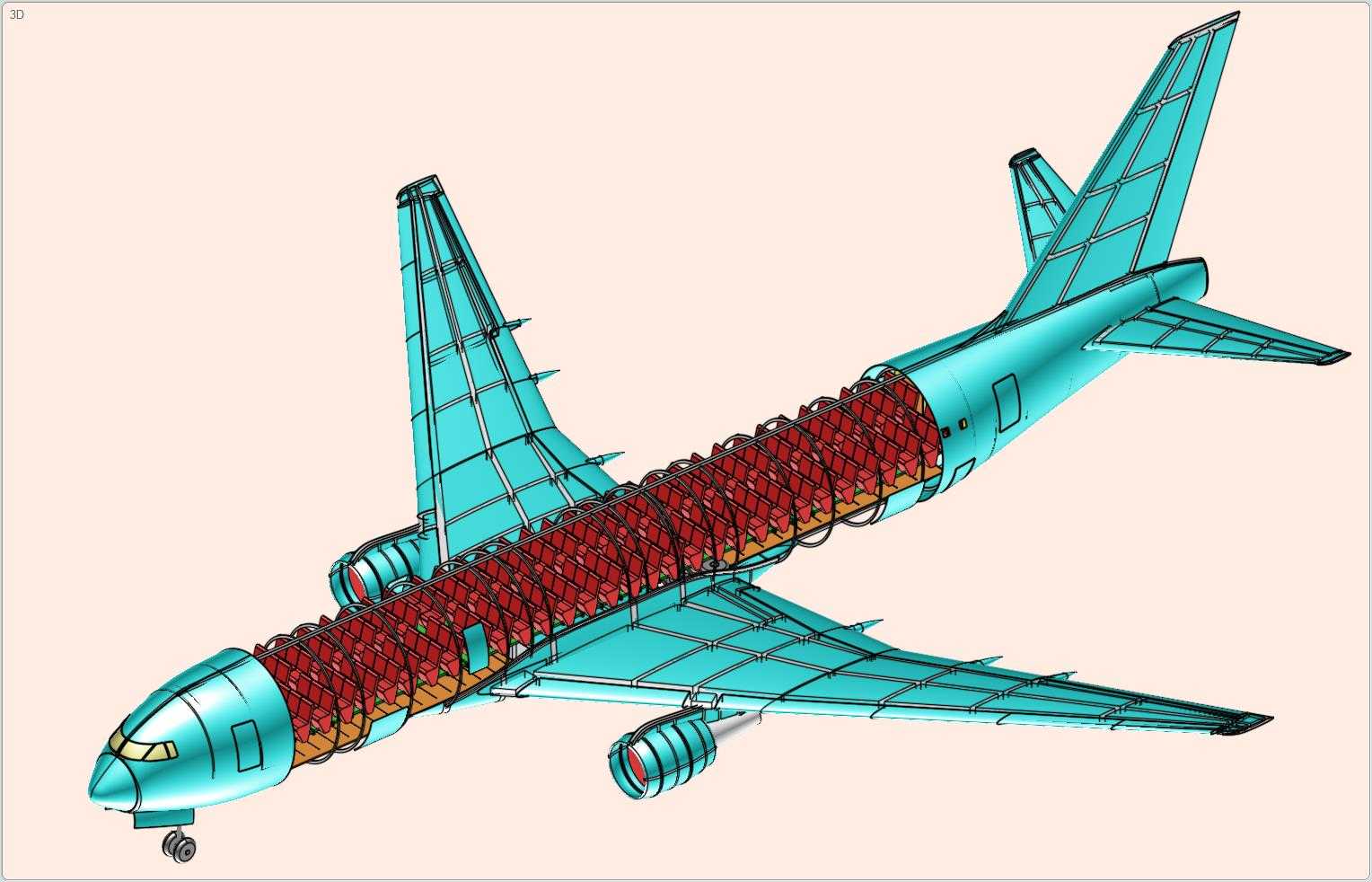

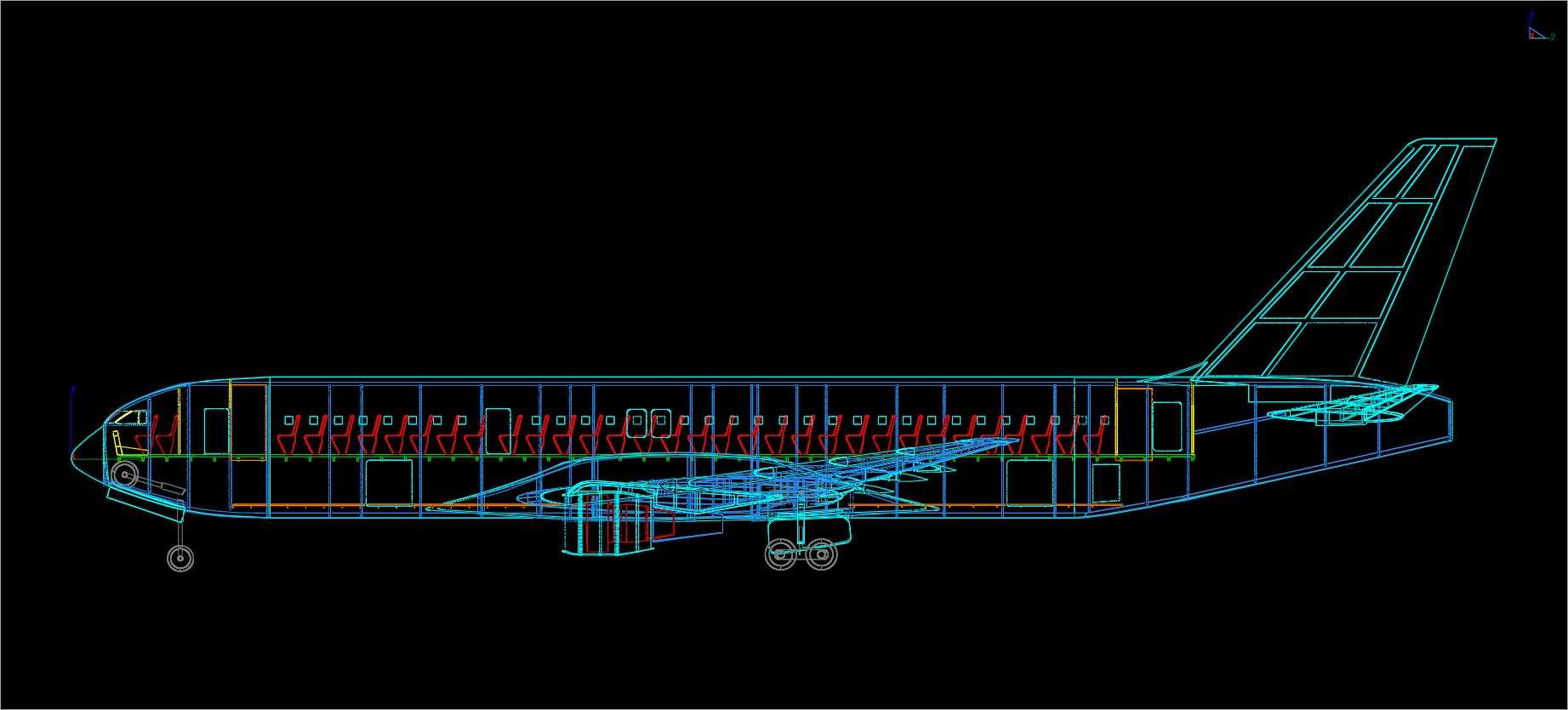

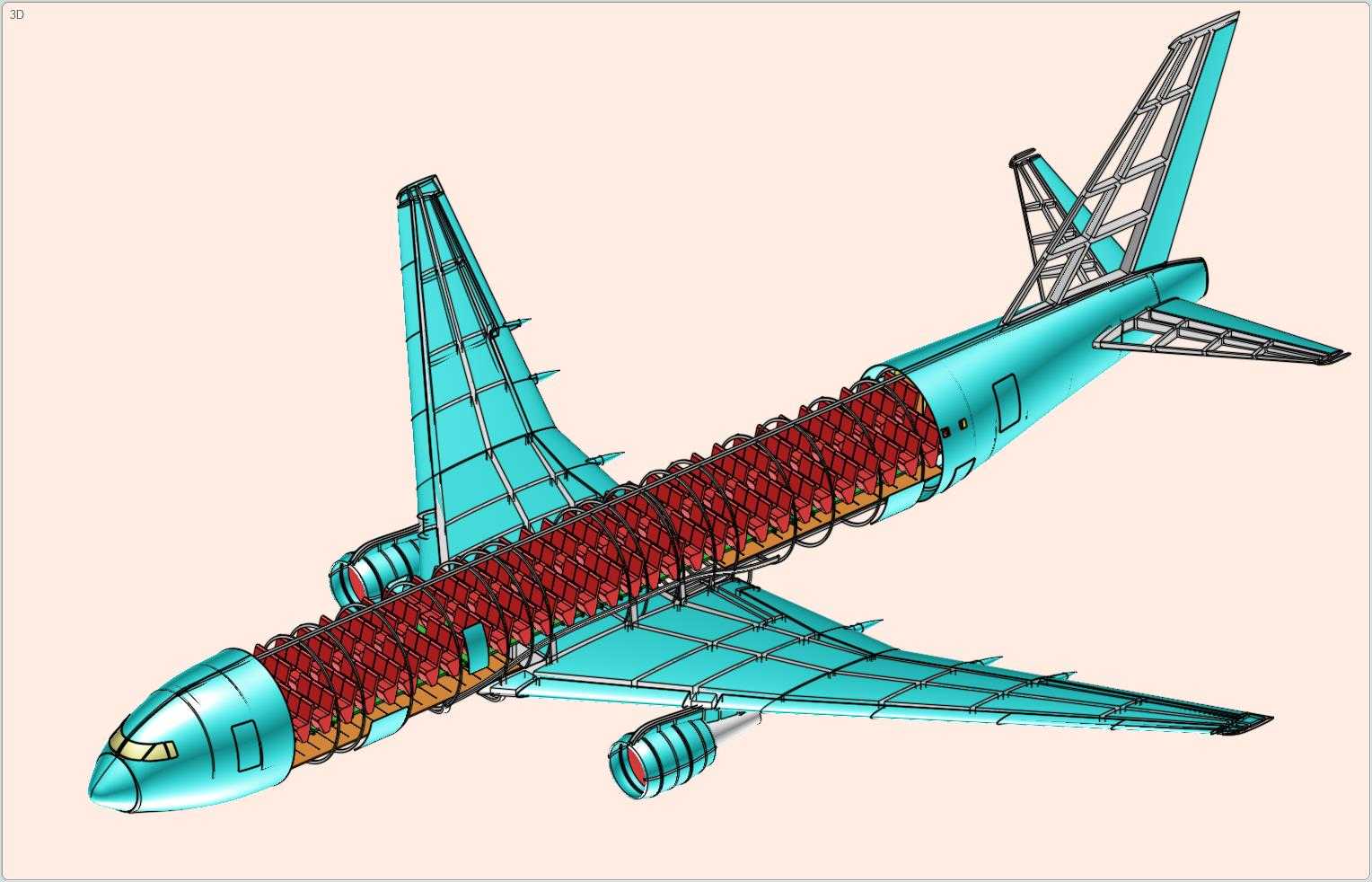

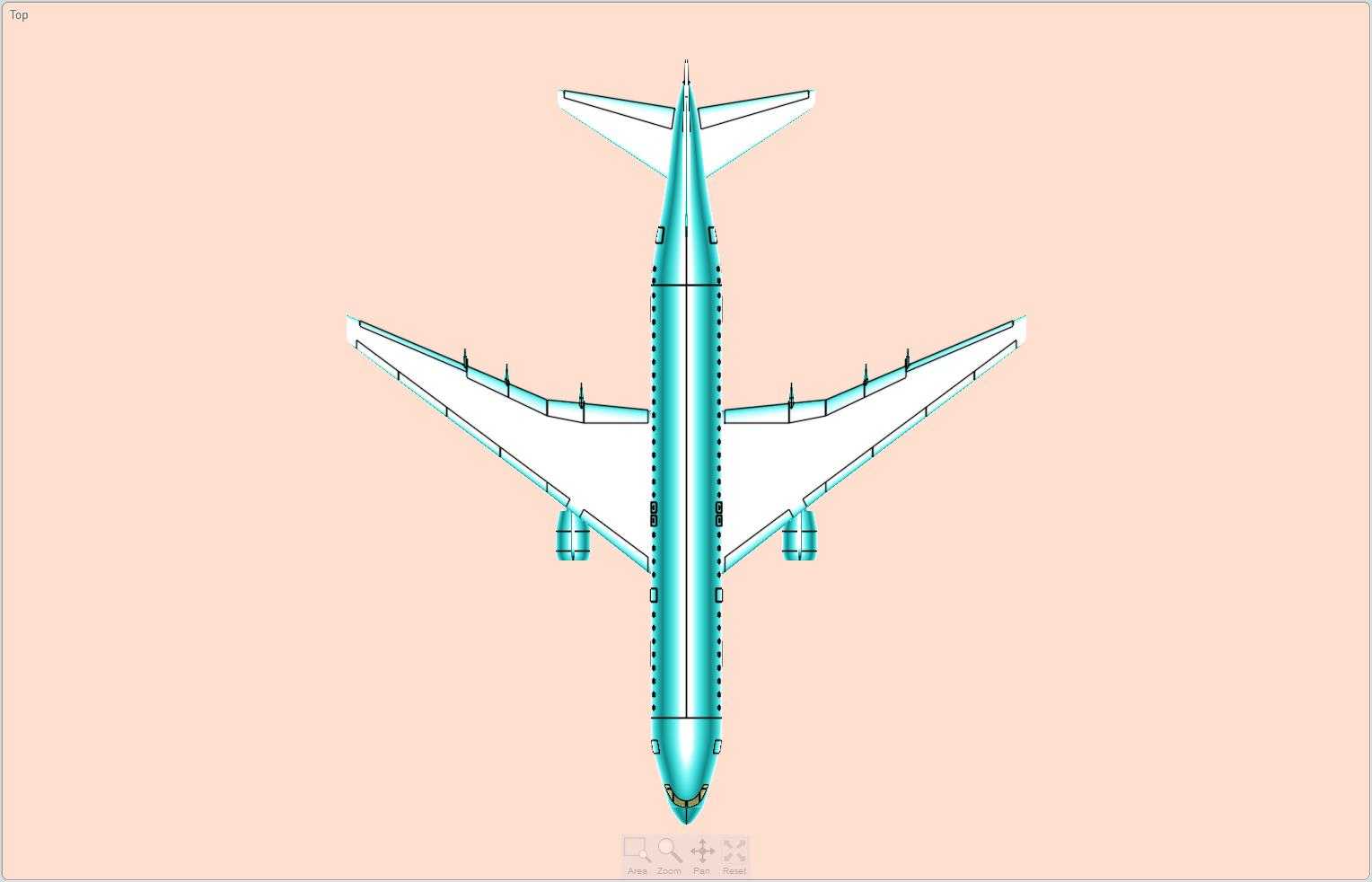

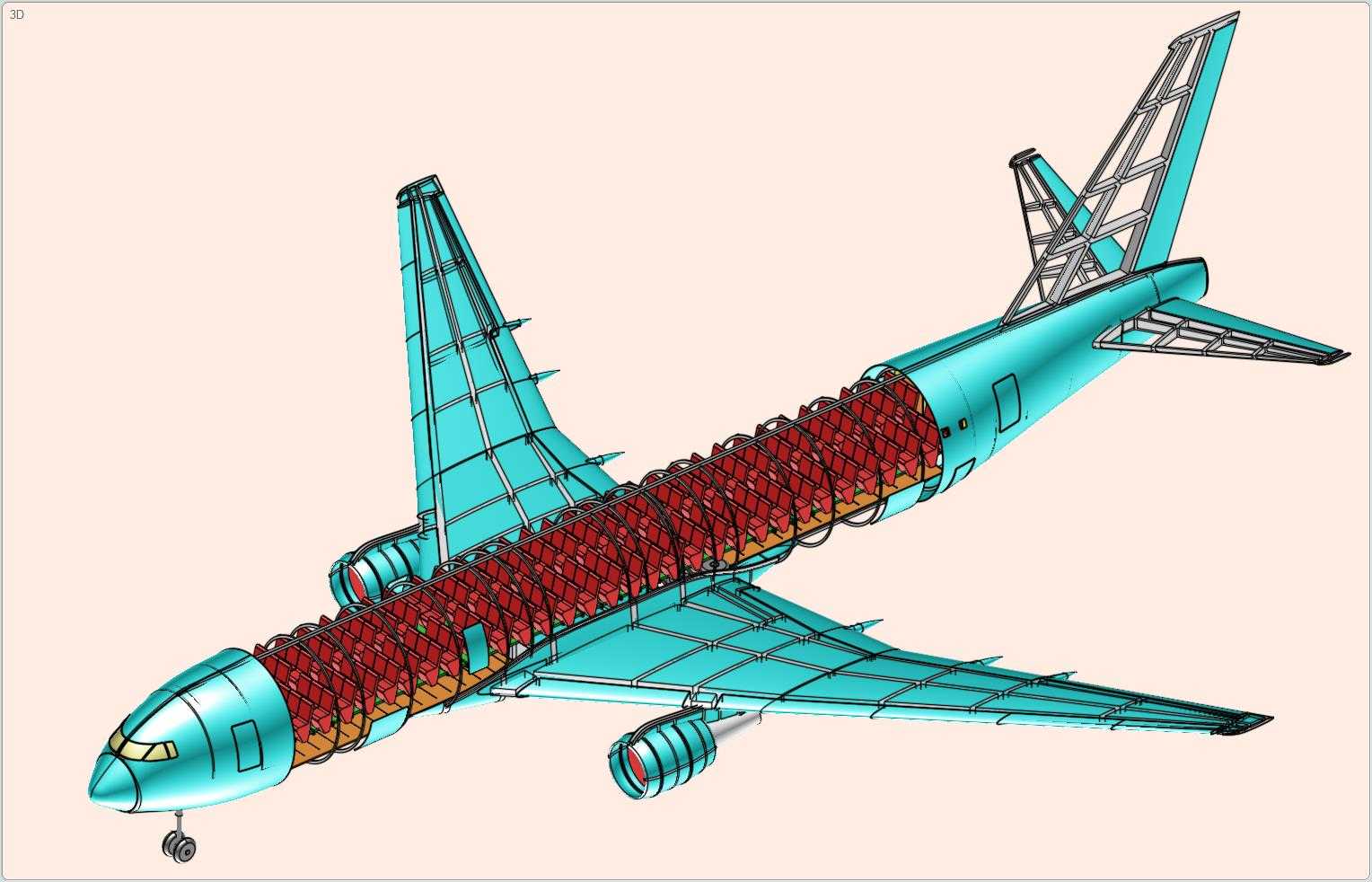

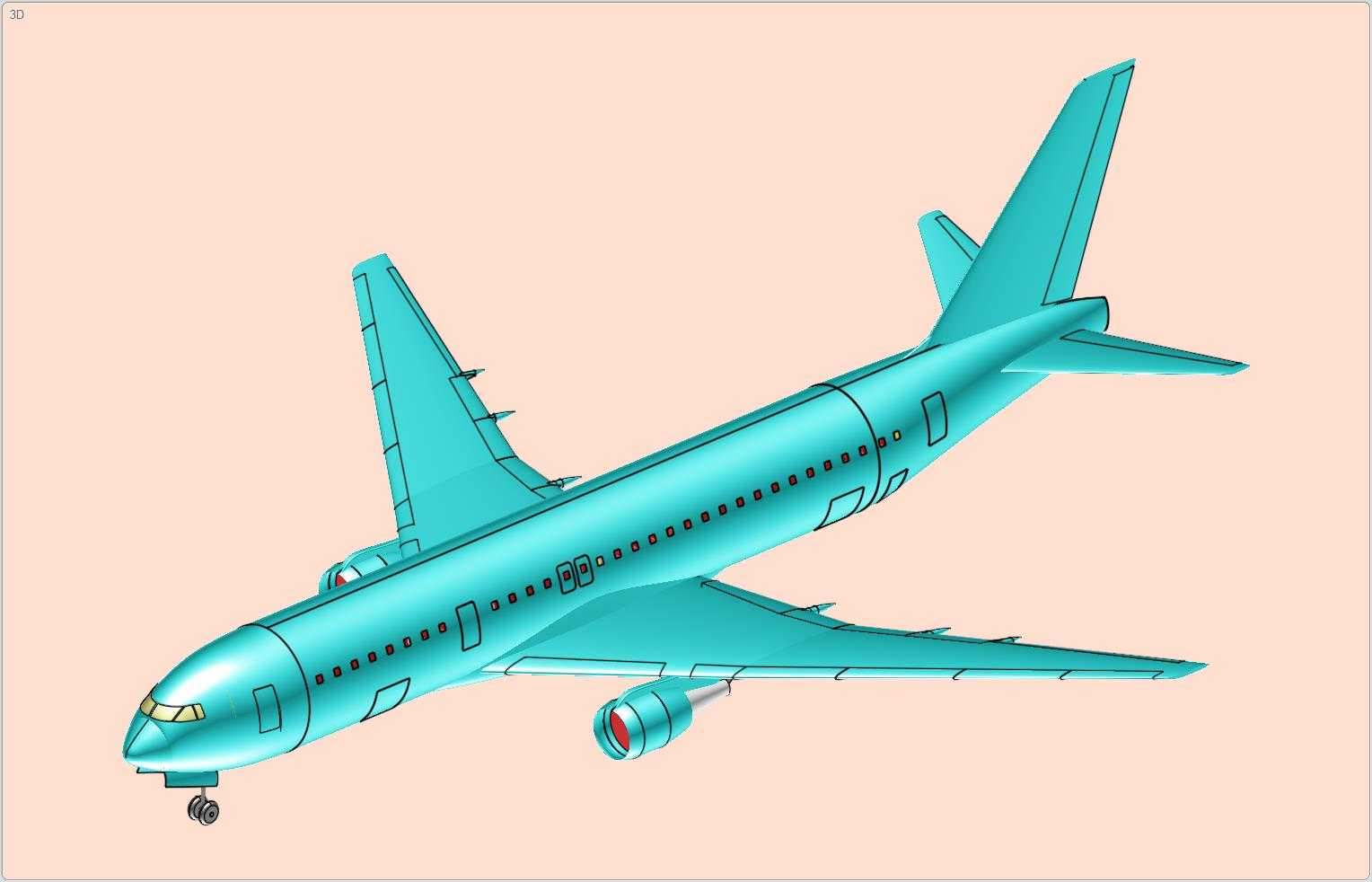

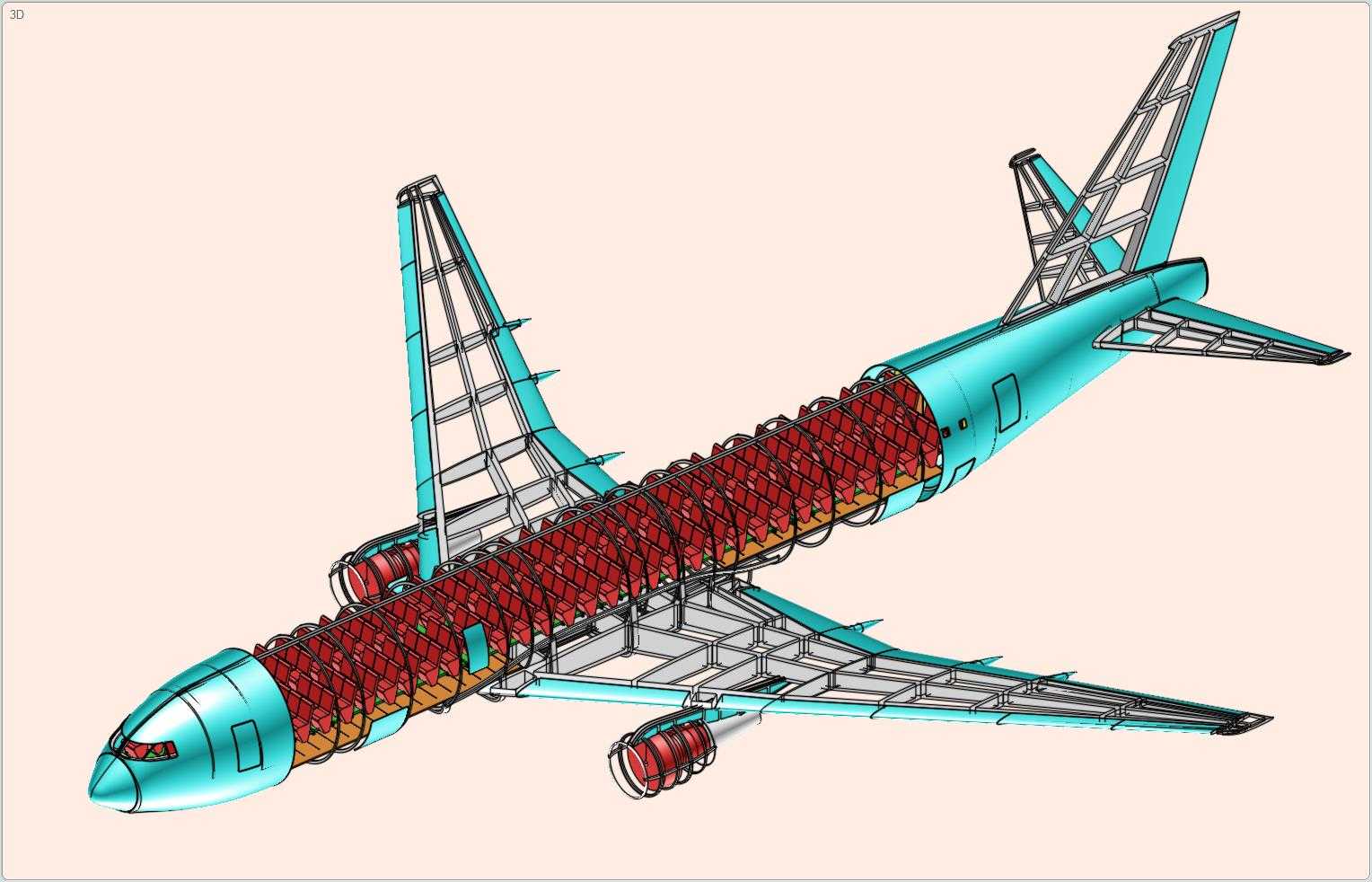

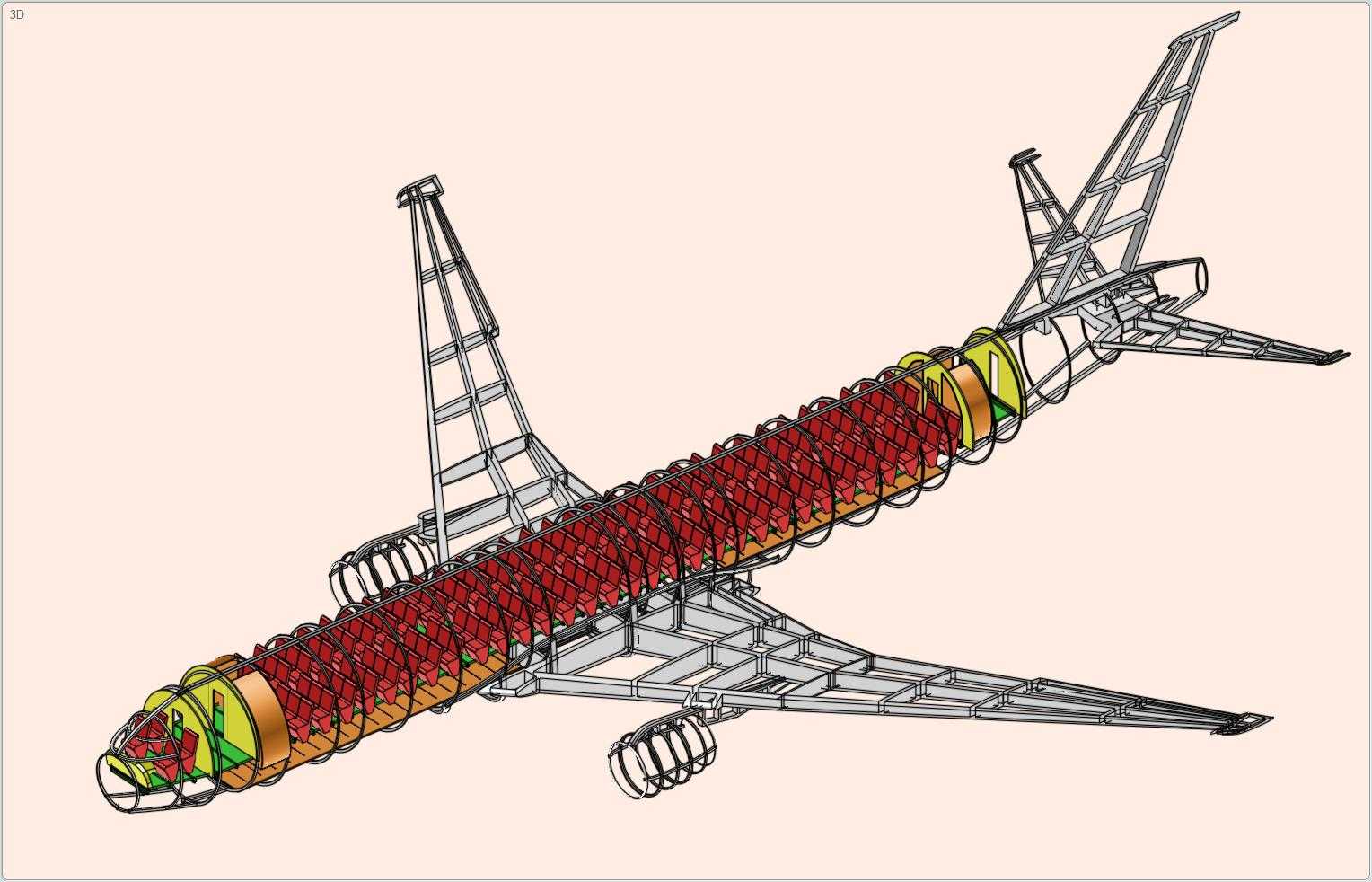

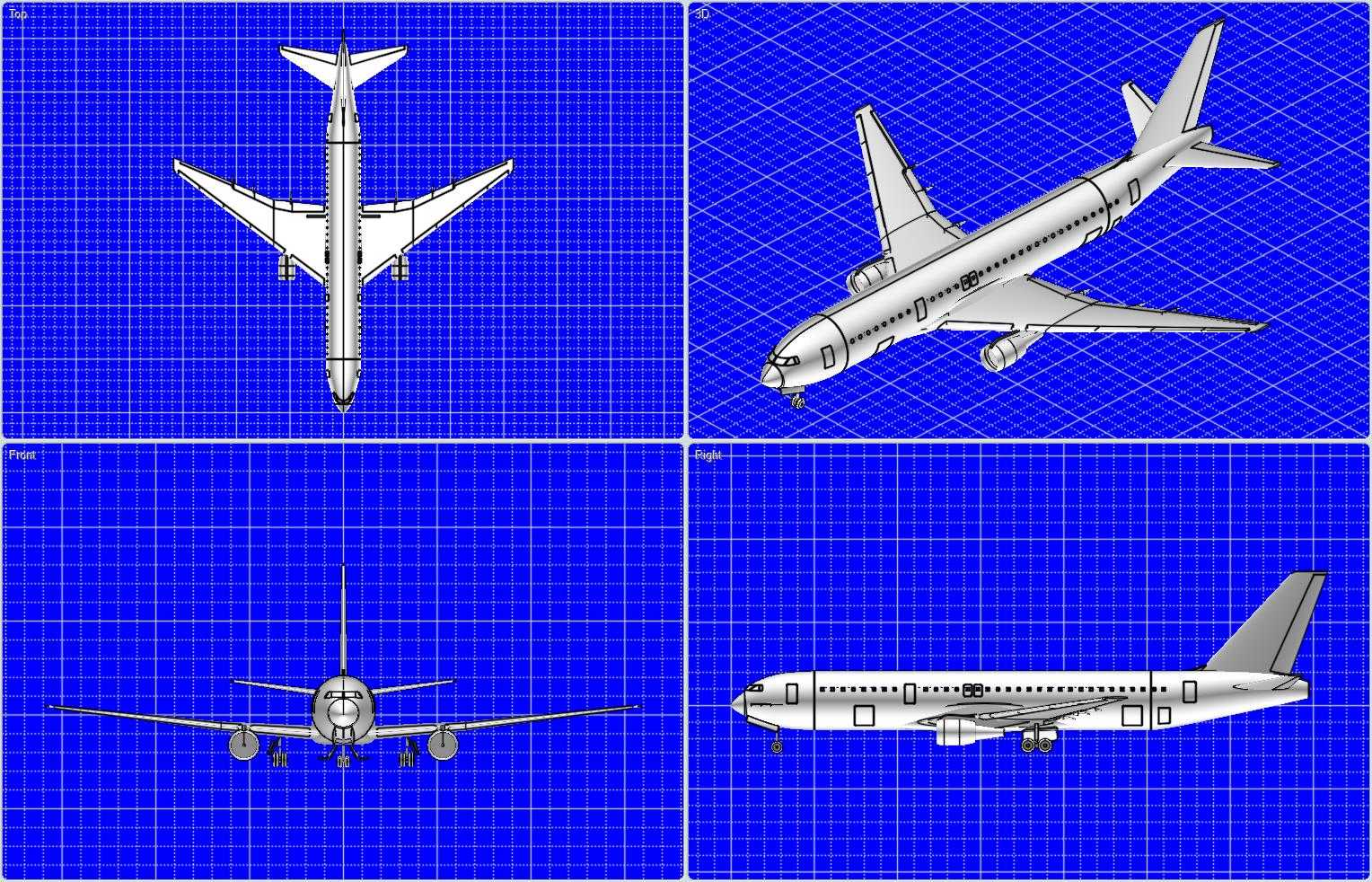

该装配结构覆盖民用干线客机全机实体组成，可直接用于航空类教学演示、概念方案验证、结构原理拆解等场景，适配职业院校航空维修专业实训教具开发、航空科普展项搭建、初期概念方案快速迭代等实际需求，能帮助从业者快速理清宽体客机的层级装配逻辑，无需从零梳理整机零件组成关系。整套装配将全机378个实体零件归集到28个子装配模块中，每个子装配对应客机实际的独立功能段，从机头雷达罩、前起落架舱、客舱段、中央翼盒、主起落架舱、机翼挂架、发动机吊舱、水平尾翼、垂直尾翼到尾椎段，每个模块的装配边界完全匹配真实客机的部段划分逻辑，可单独拆分调用，也可组合成全机状态展示。设计过程中参考公开发布的同型机三视图比例完成主体轮廓构建，结合民用宽体客机的通用结构经验补全内部装配衔接细节，机身截面采用宽体客机典型的双过道客舱截面尺寸，机身长度与翼展比例严格匹配实际机型的气动布局要求，机翼后掠角、发动机挂架安装位置、尾翼安装角等关键气动外形参数均符合该类机型的常规设计范围，保证外形展示的准确性。起落架部分还原了前起落架的转向结构、主起落架的多轮支柱布局，发动机短舱与机翼挂架的连接接口预留了标准装配约束位，可直接替换不同构型的发动机模型完成方案调整；客舱段的舷窗排布、舱门位置完全参照实际机型的布局设置，机身蒙皮的分块逻辑也贴合真实客机的蒙皮铆接划分规律，方便后续做细节深化或者结构改装演示。需要注意的是，该模型为概念级实体装配，部分内部承力结构、系统管路细节做了简化处理，若用于高精度工程仿真或生产级设计，可在现有装配基础上针对对应部段做细节补充，调整对应零件的参数即可完成深化，无需重构全机装配关系，能大幅缩短前期方案建模的周期。机翼部分的翼型采用该类机型常用的超临界翼型基础轮廓，襟翼、缝翼的活动面预留了转动约束边界，可直接用于演示起降阶段的增升装置动作逻辑；尾翼部分的方向舵、升降舵也设置了独立的活动装配关系，能够直观展示客机飞行操纵面的工作原理，适配航空原理教学中的操纵系统演示需求。
