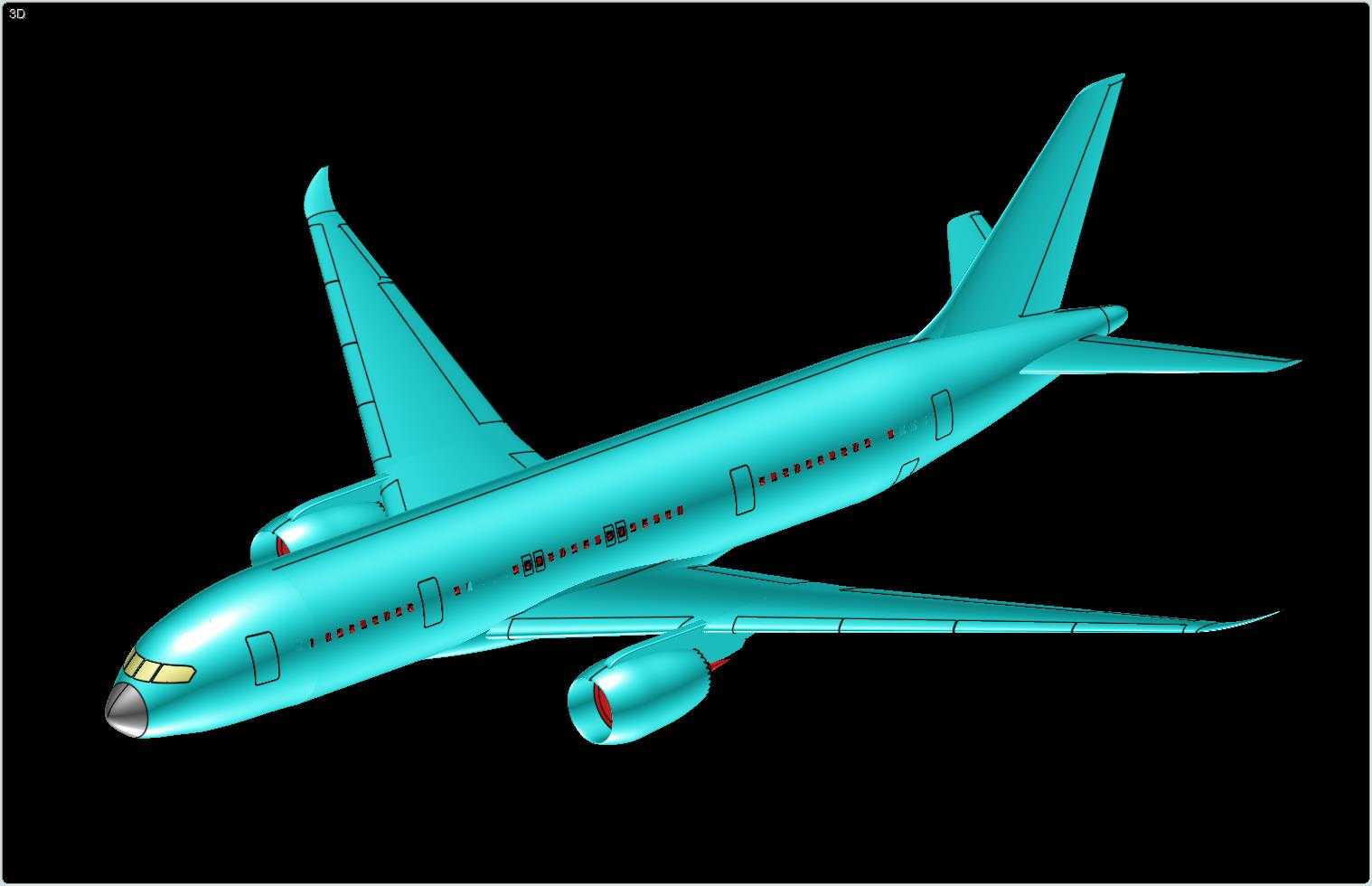

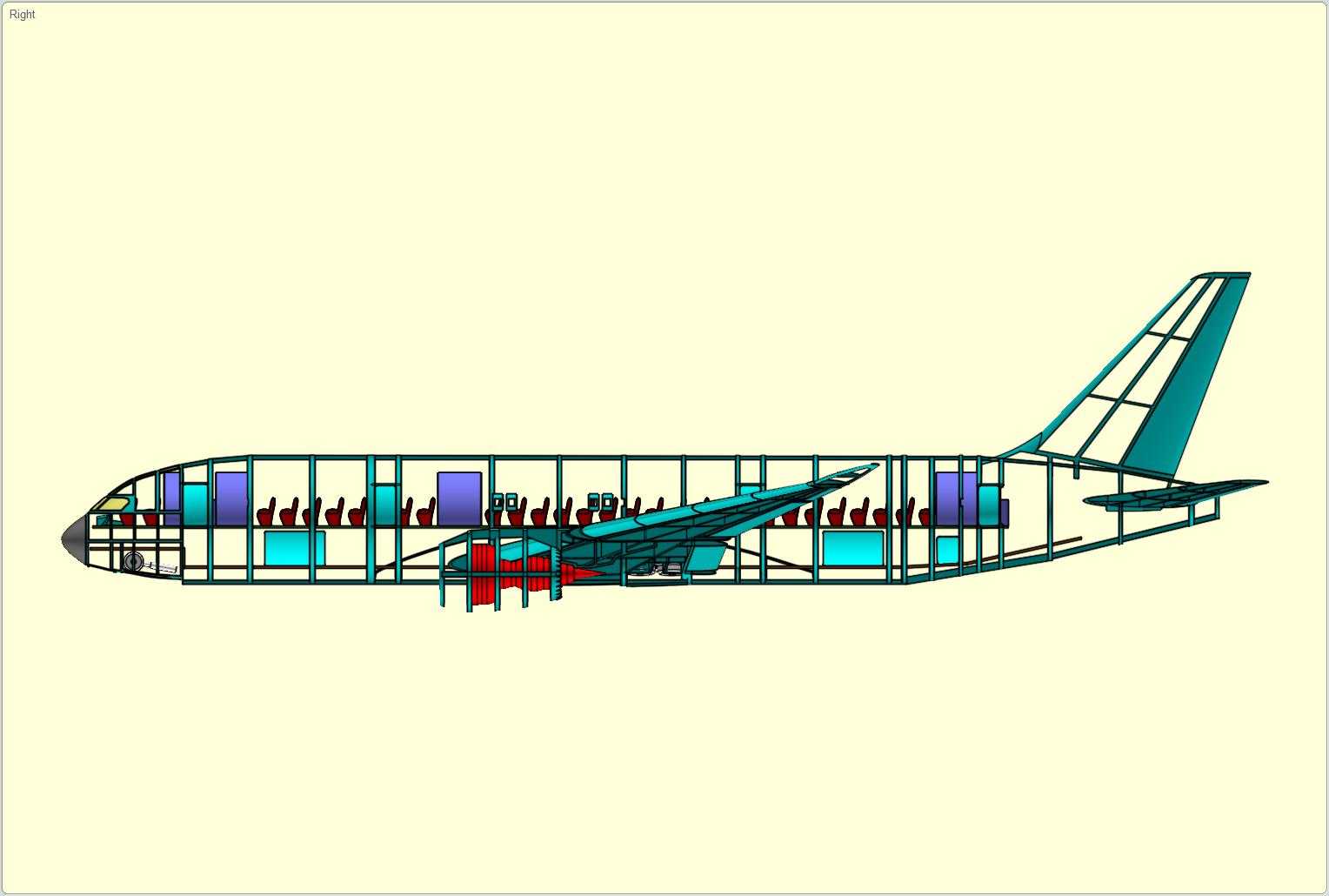

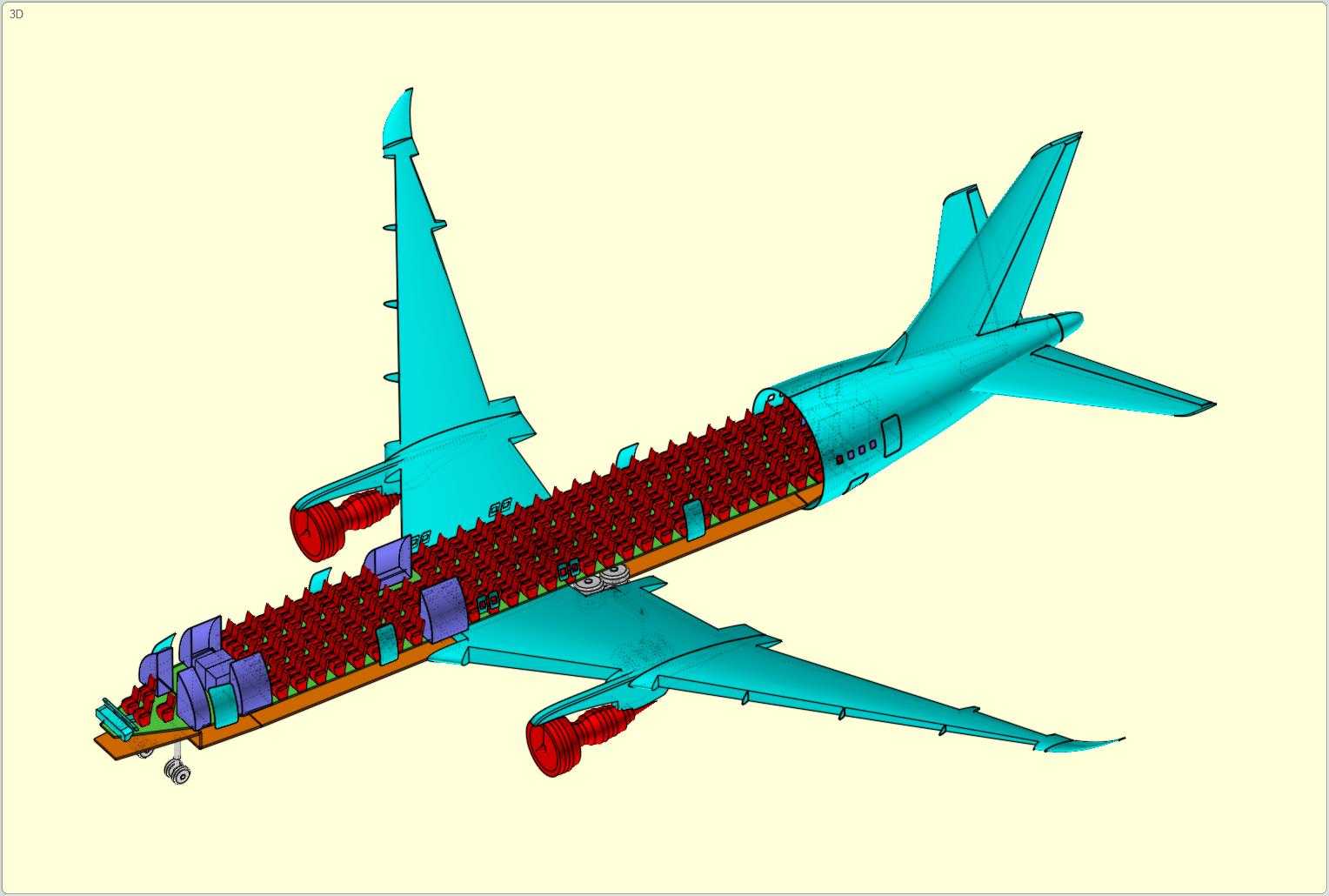

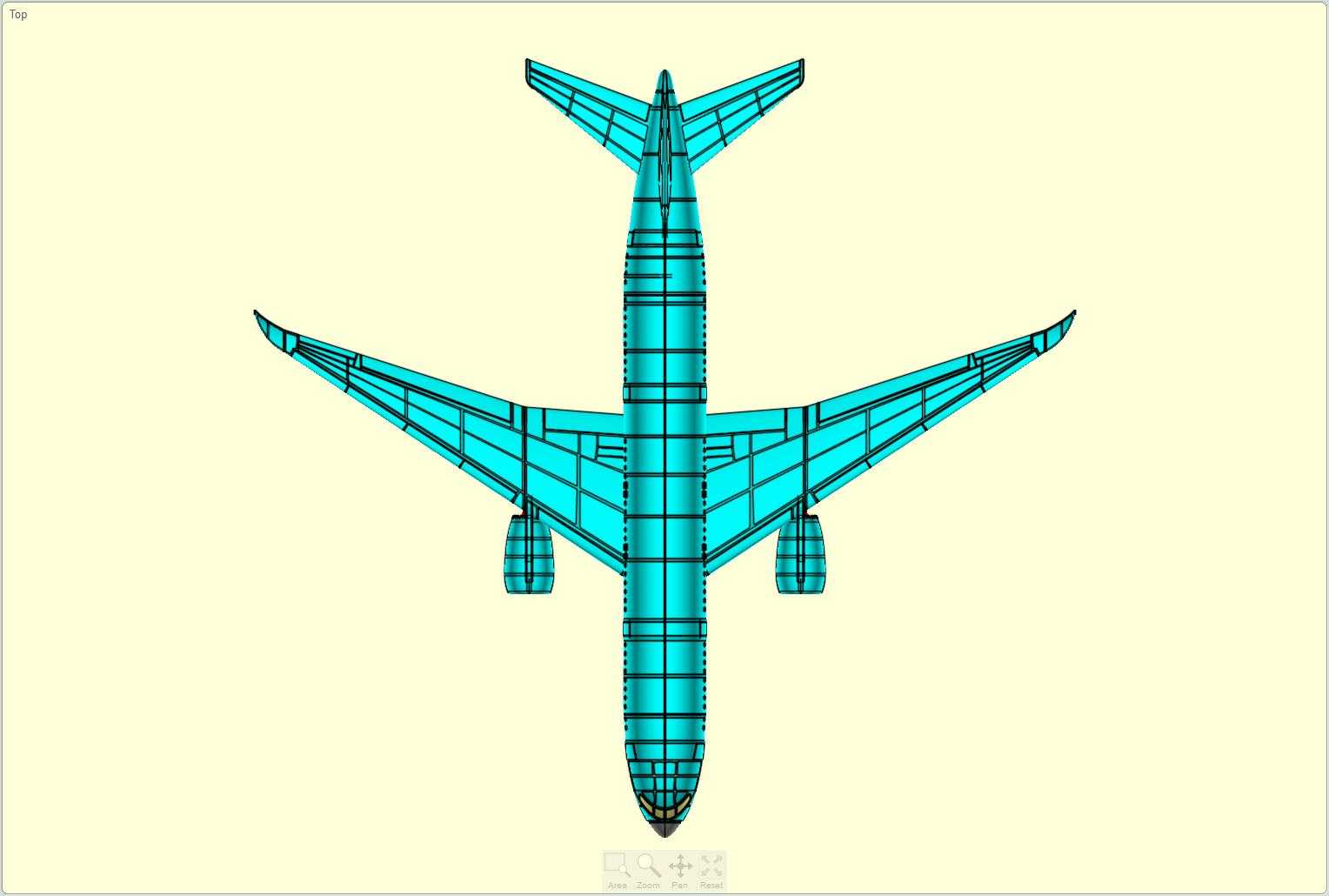

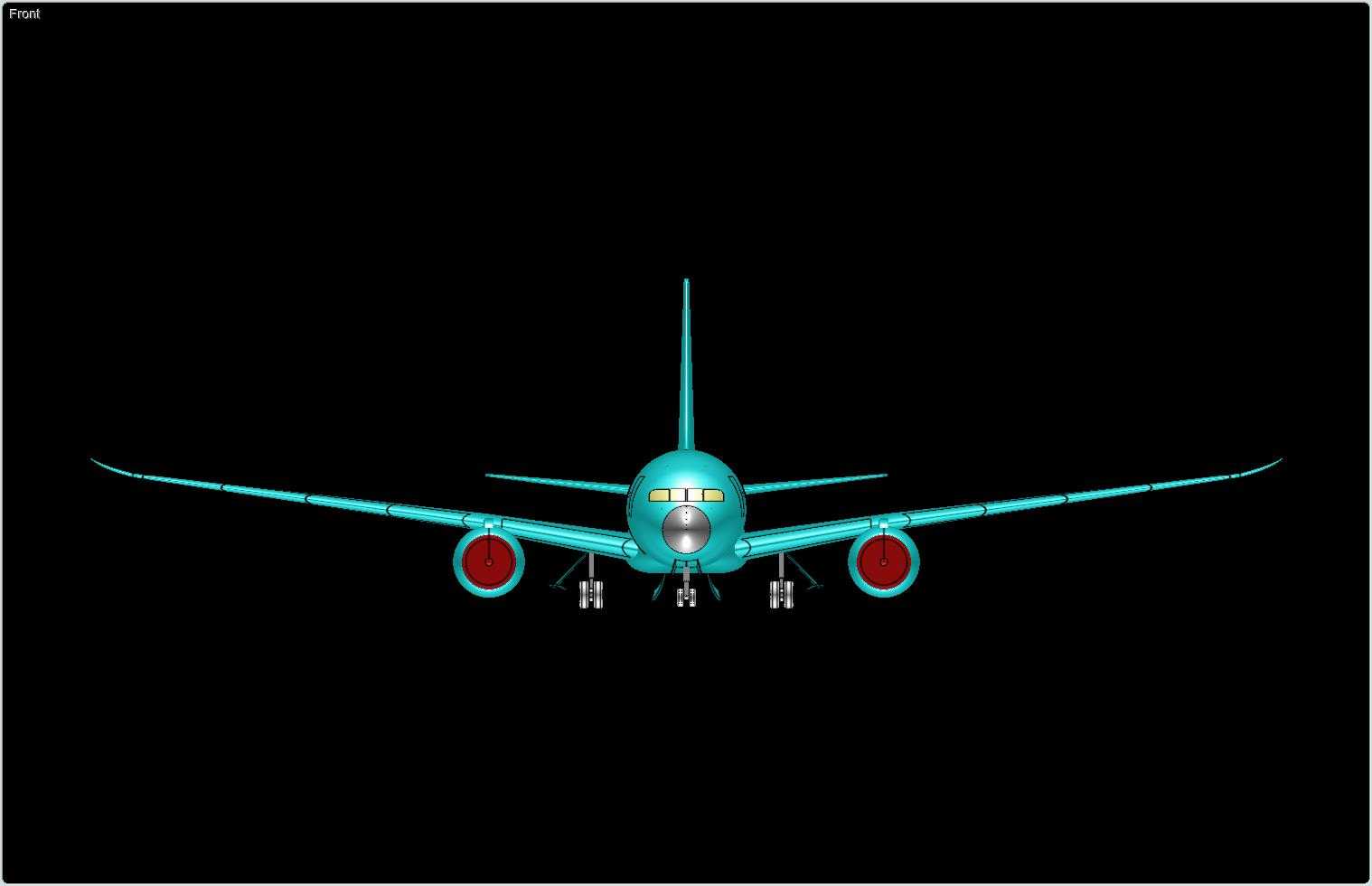

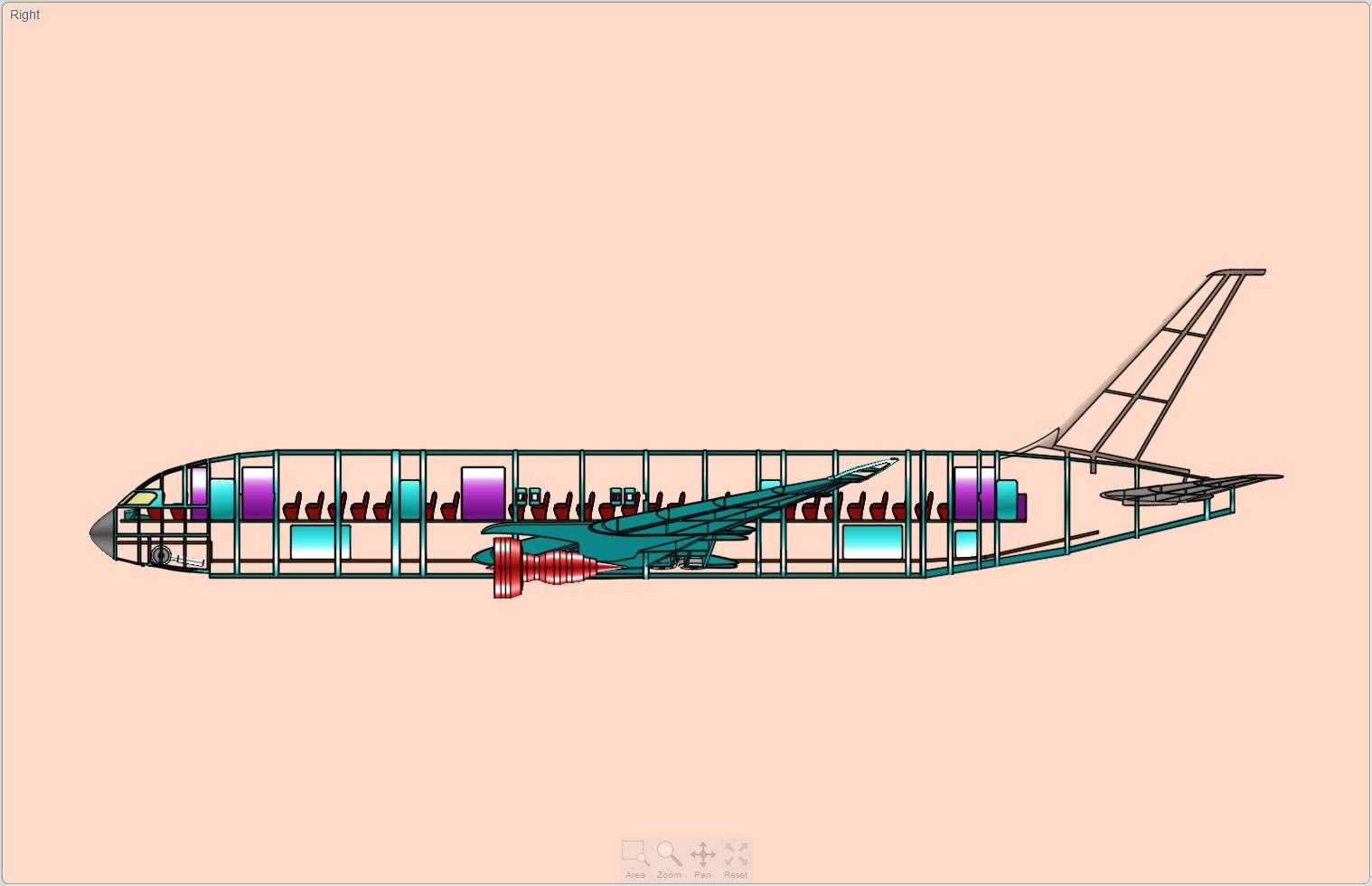

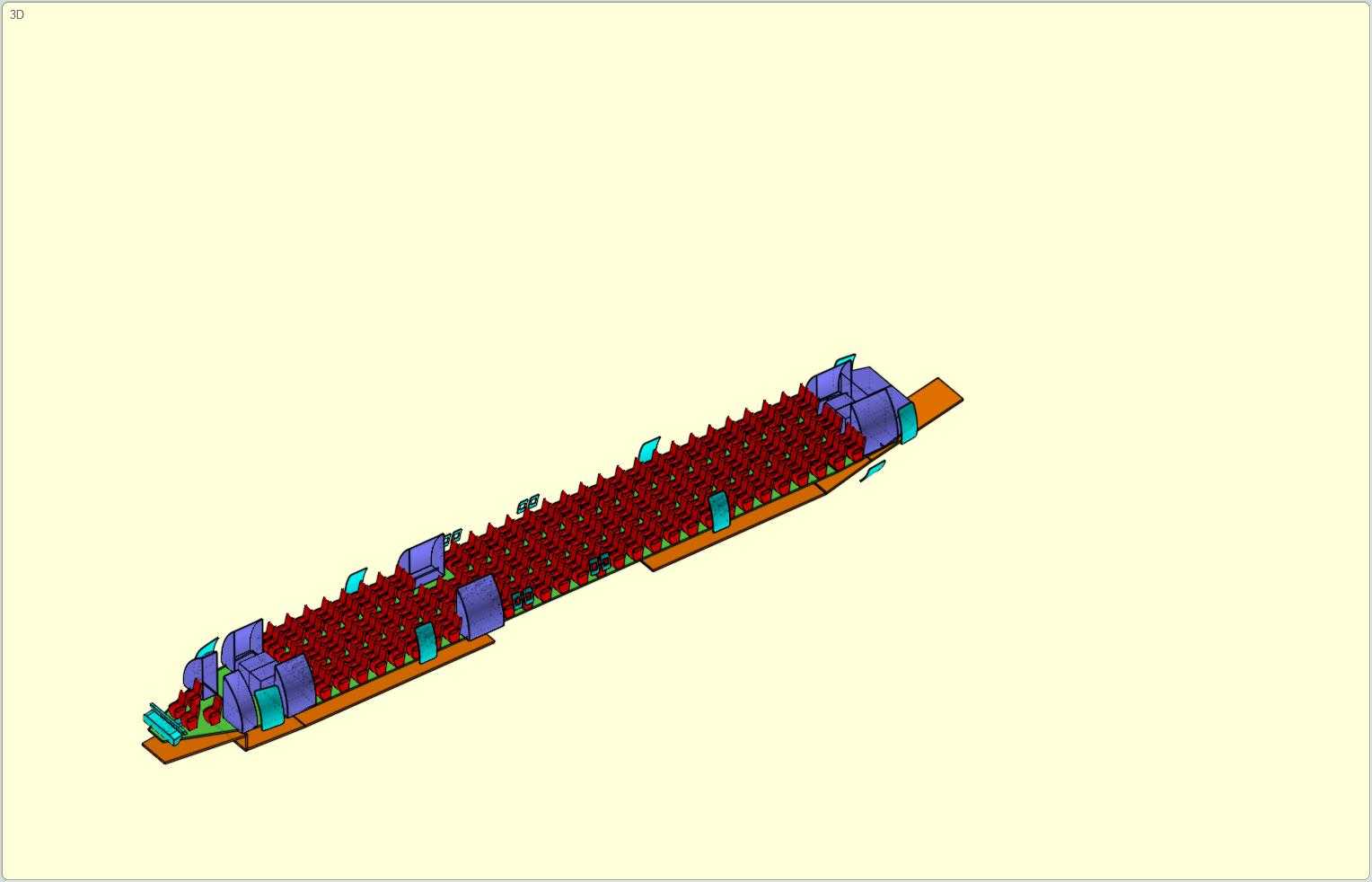

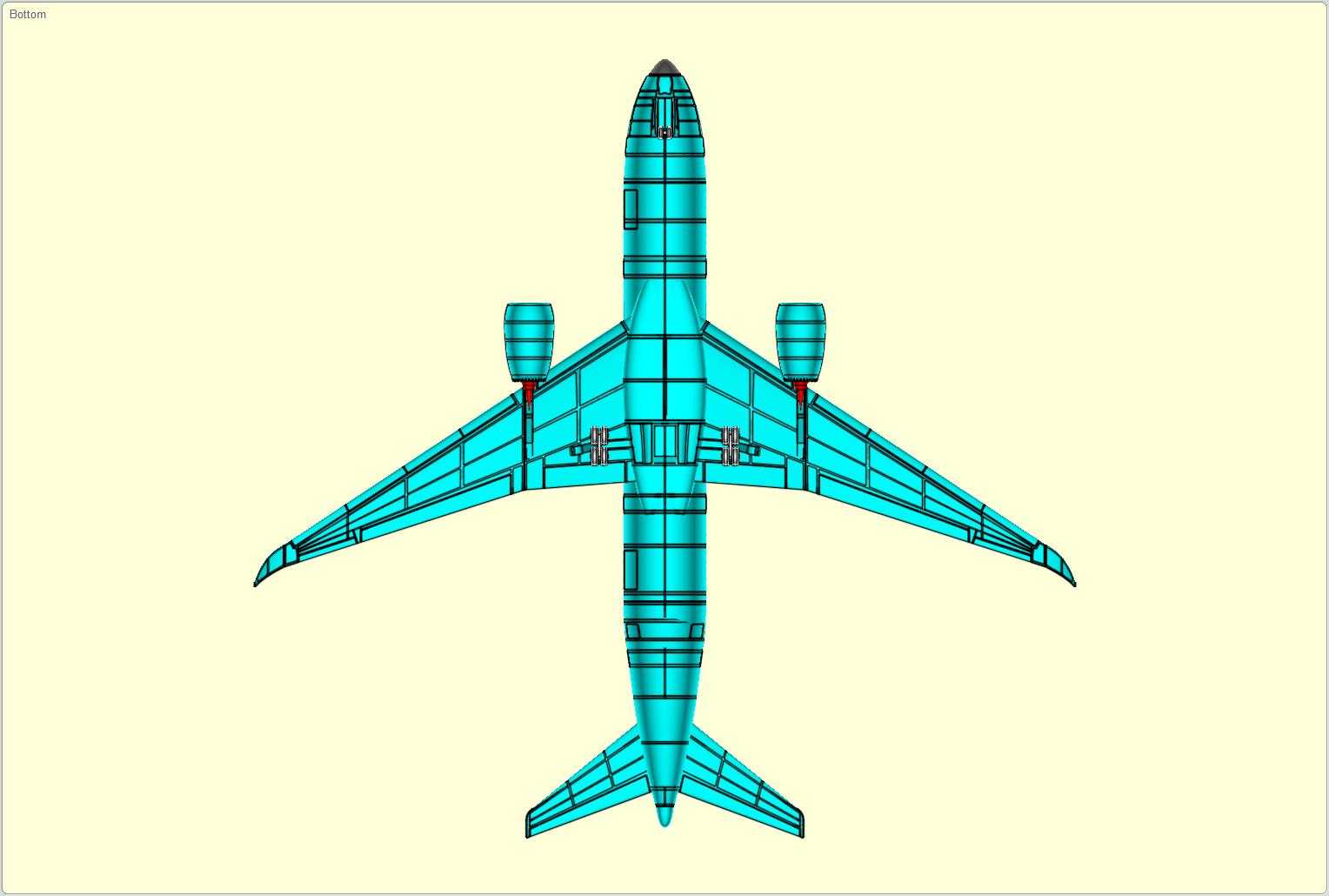

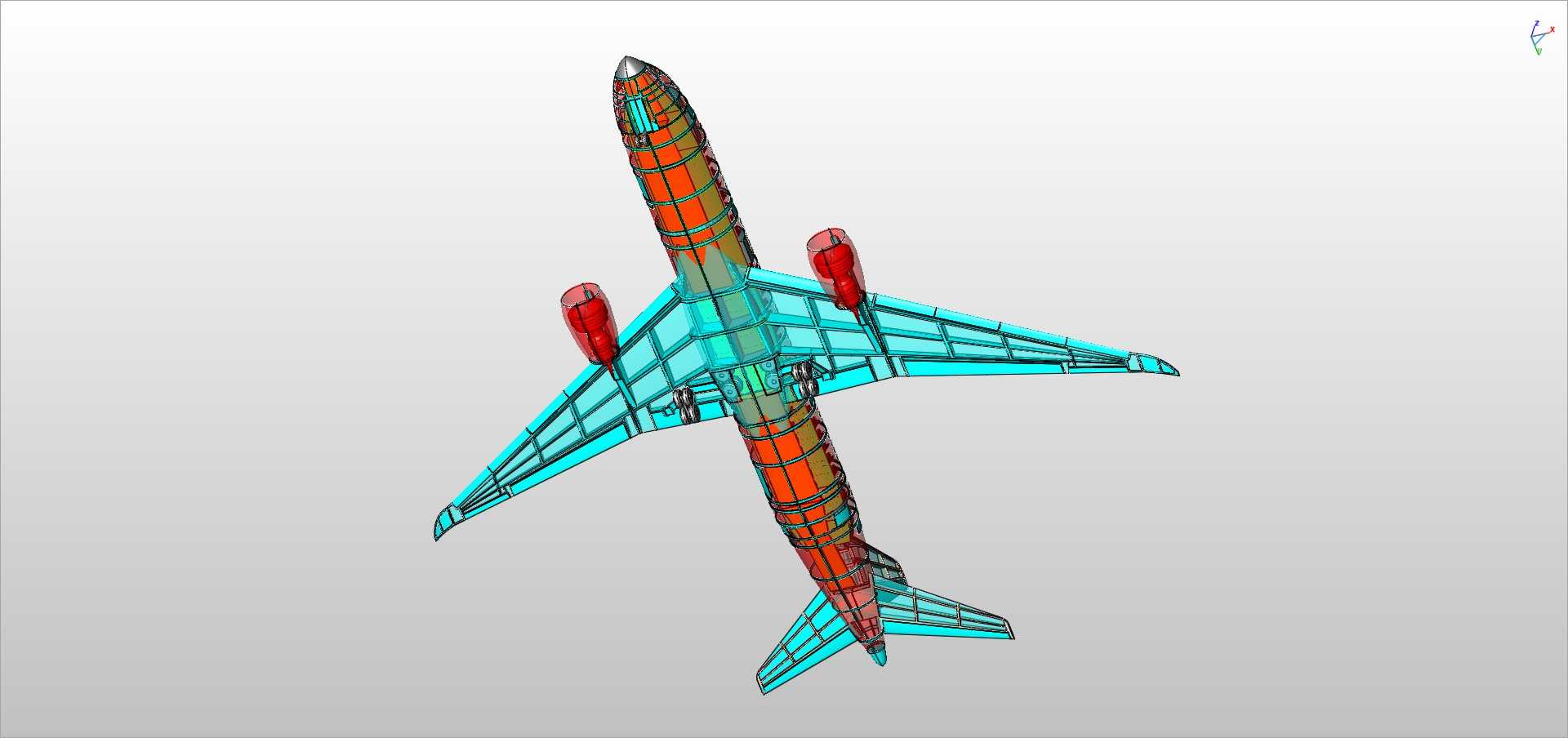

波音787-8梦幻客机实体装配结构设计

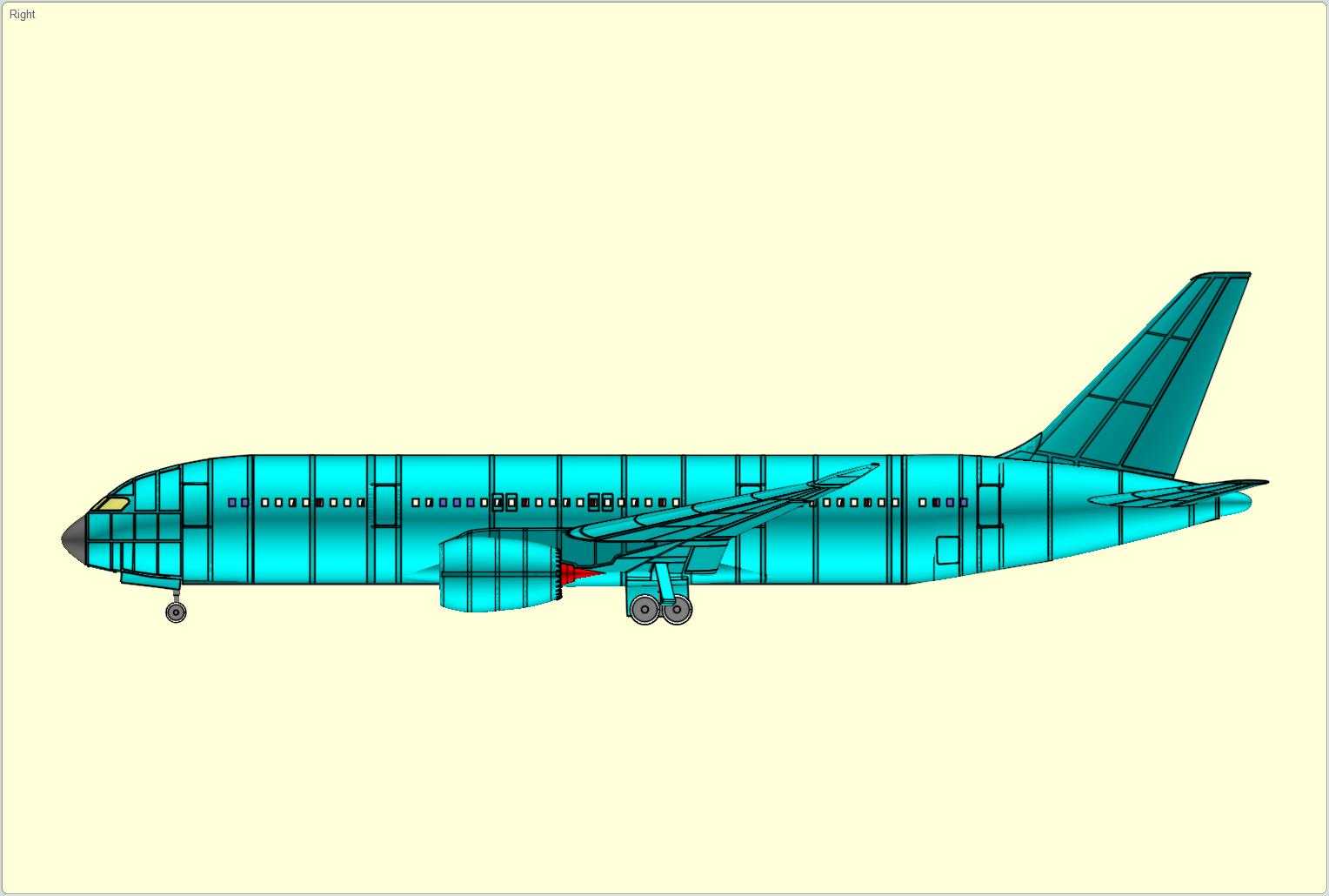

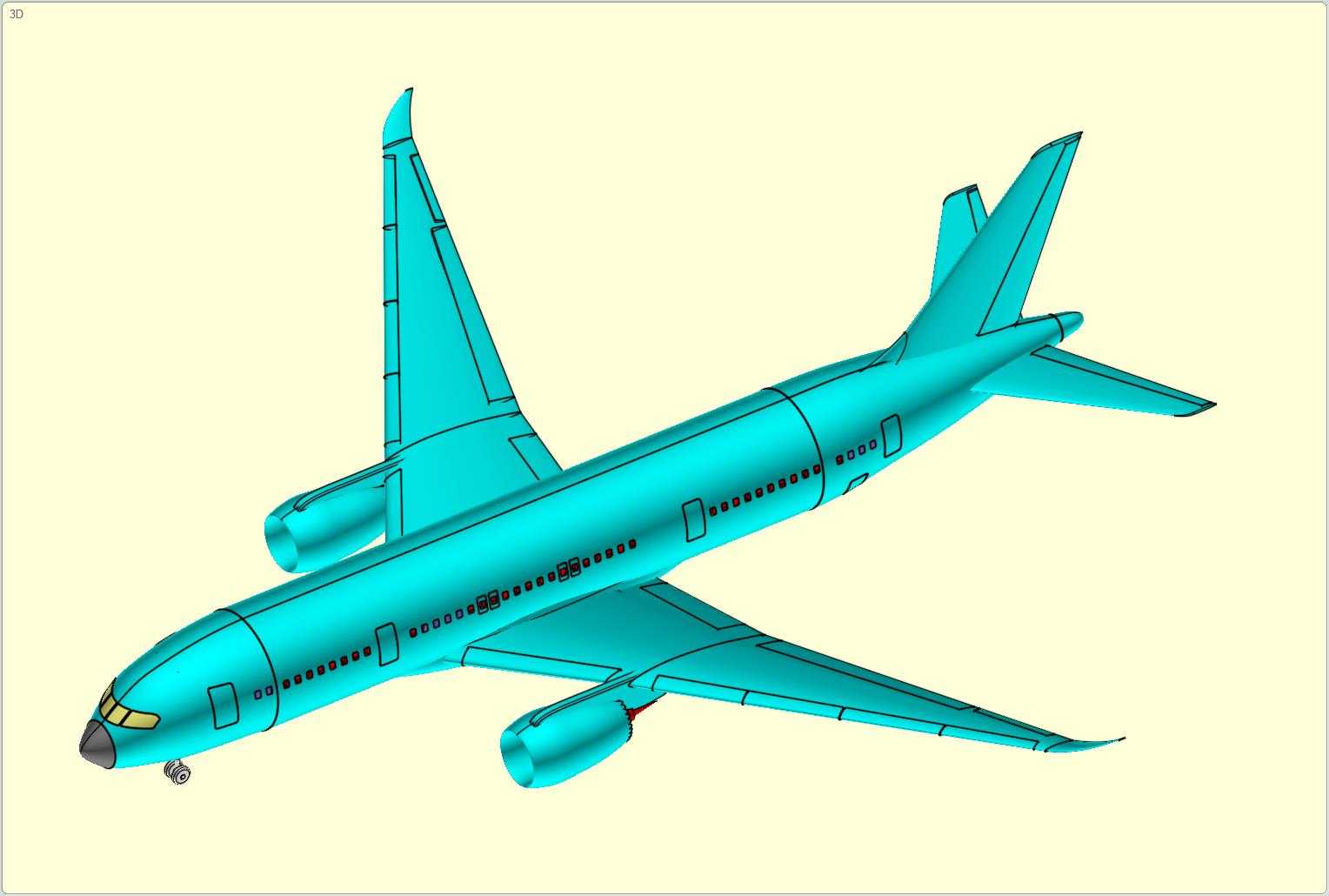

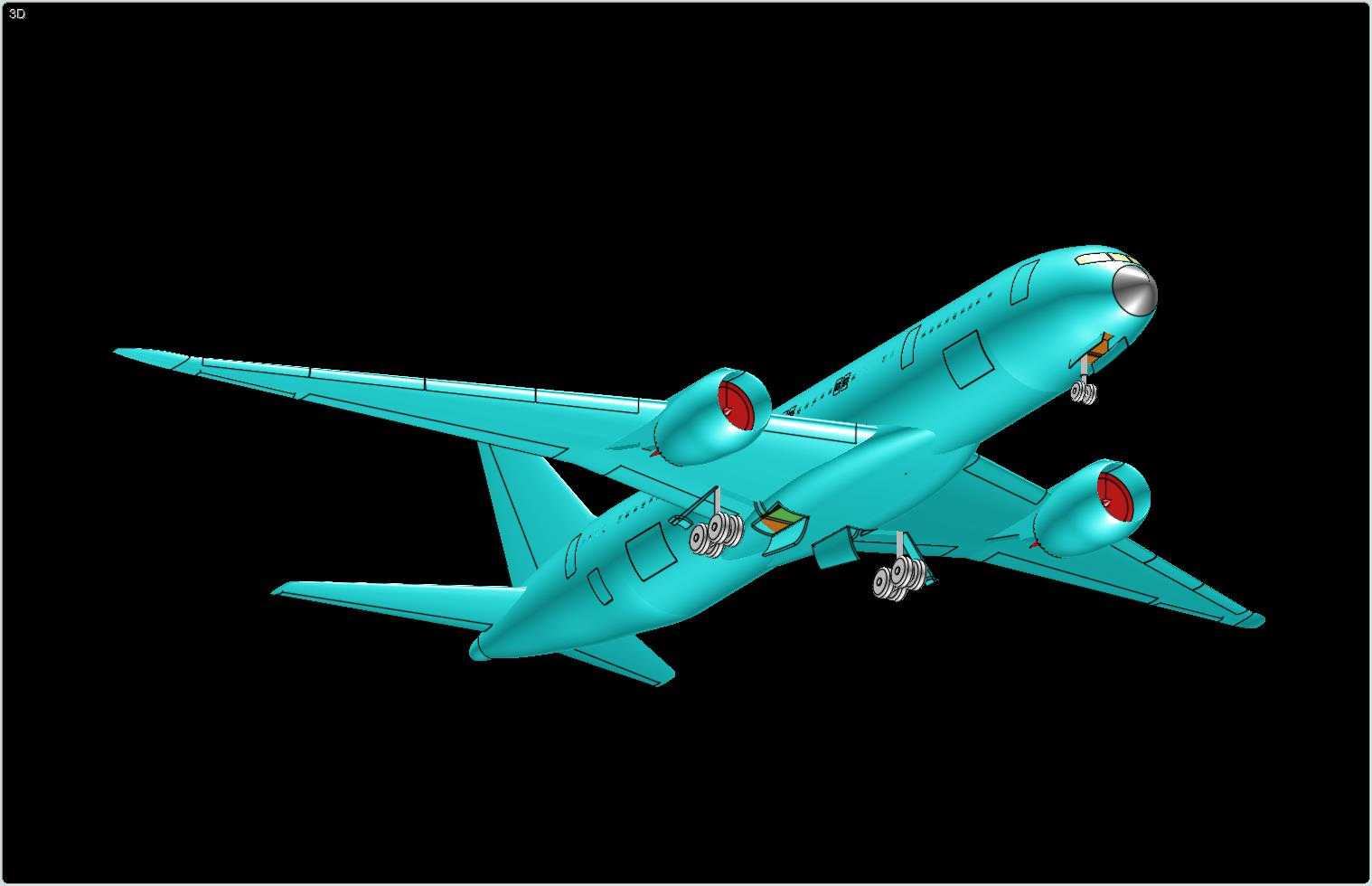

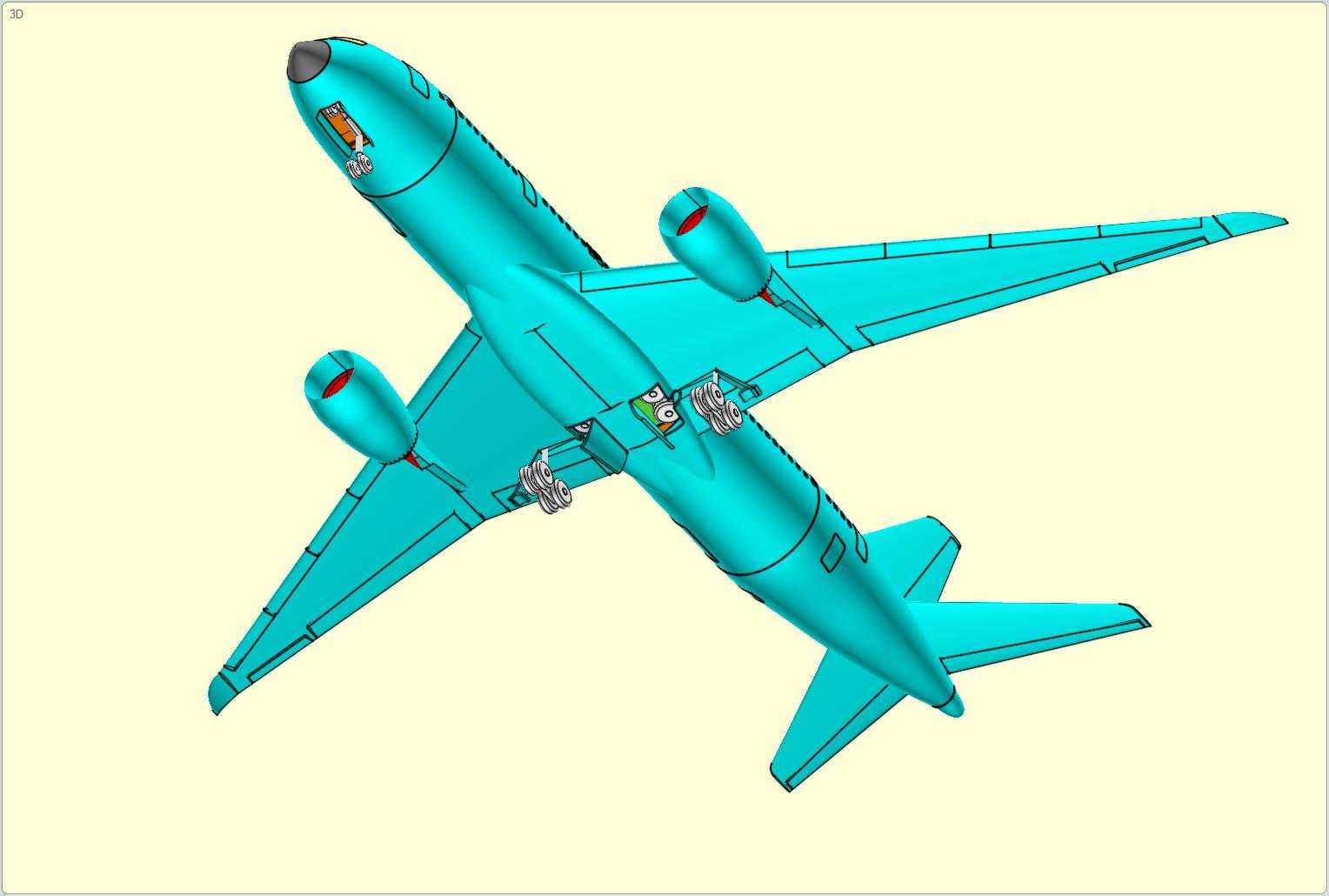

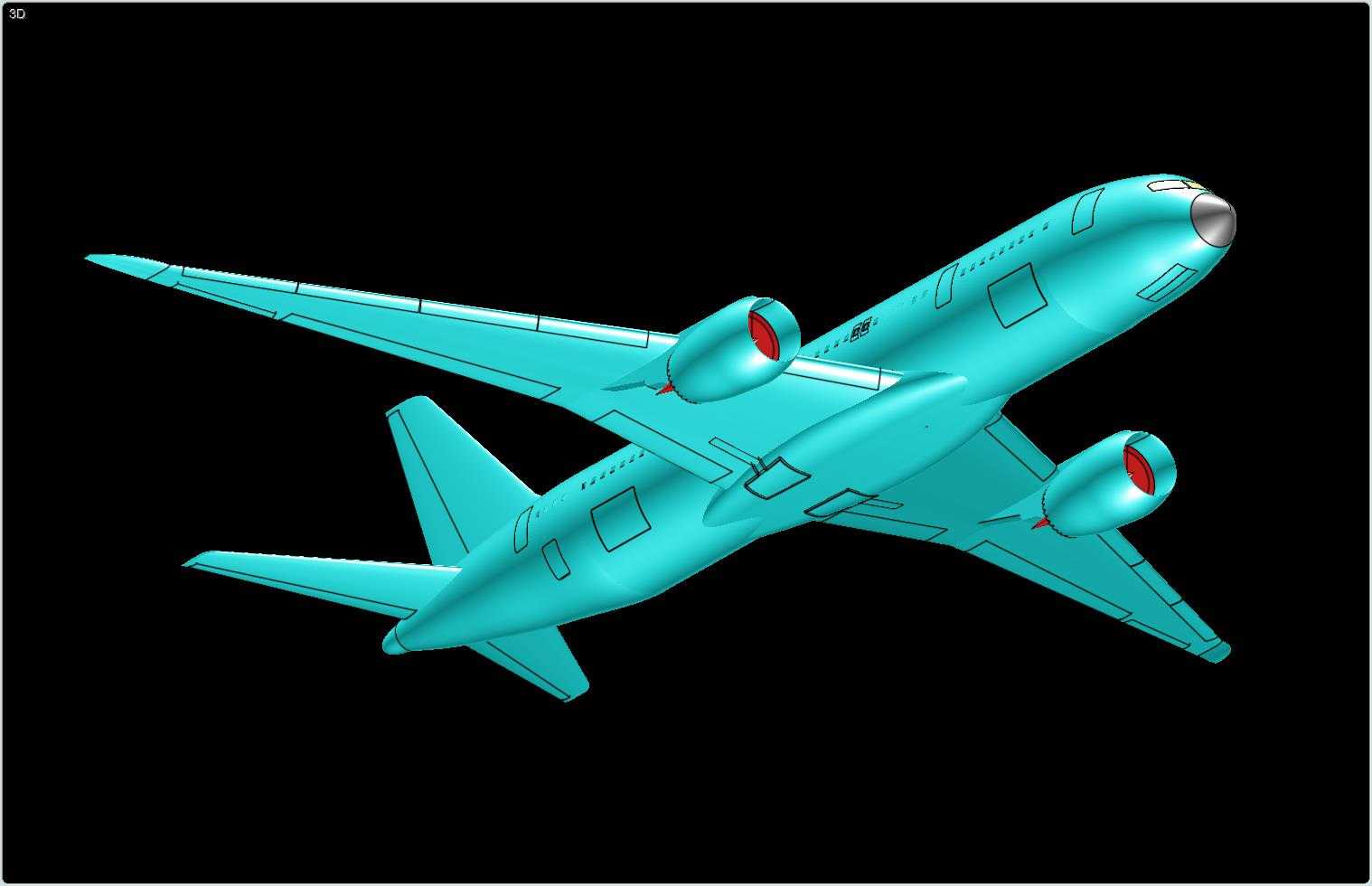

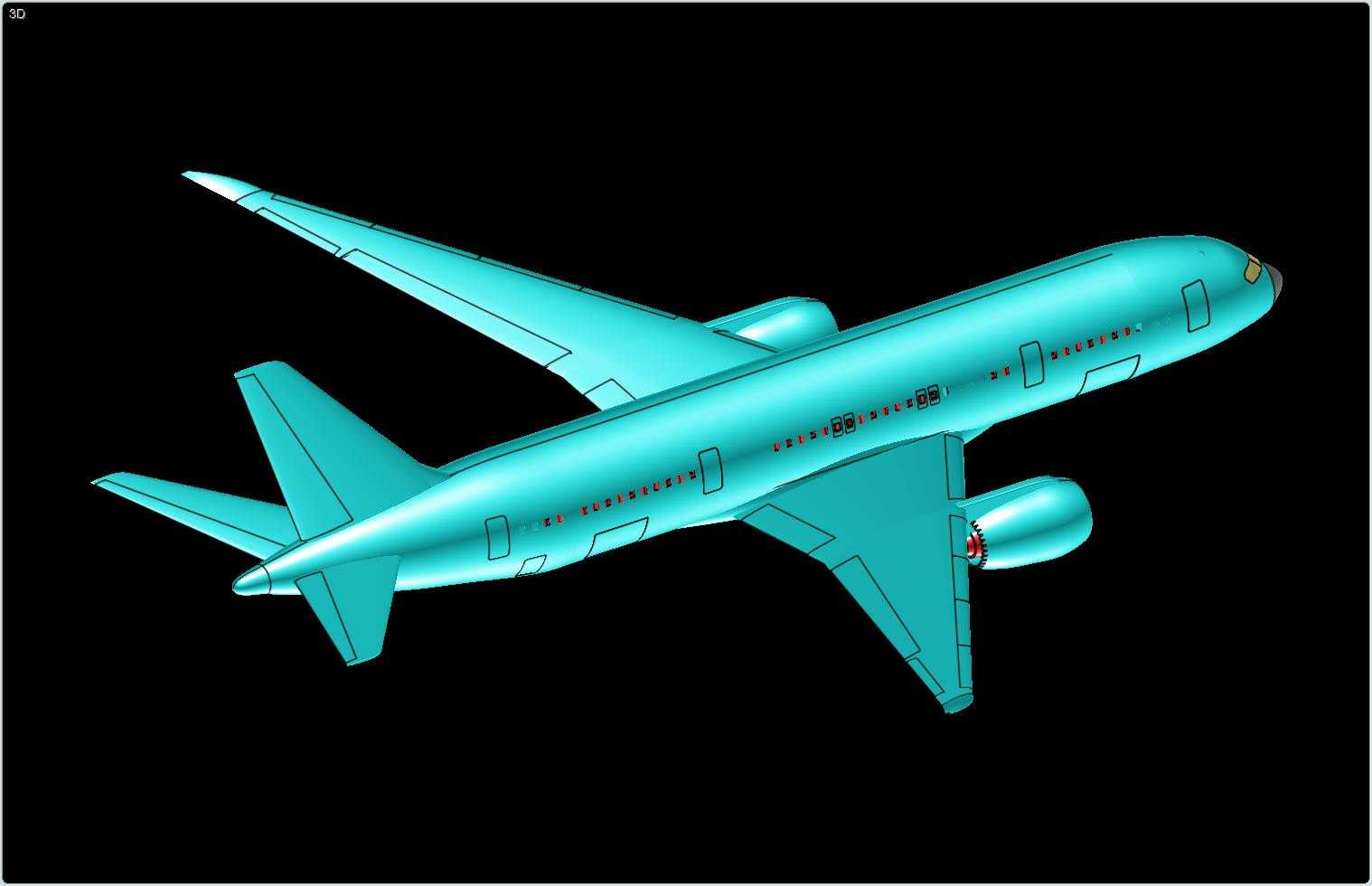

　　该宽体民用喷气客机的实体装配结构，可覆盖航空类专业教学演示、概念方案迭代验证、航空爱好者结构研习等多类场景，在高校航空工程专业的课堂实践中，可作为大尺寸民用航空器装配逻辑的具象教学载体，帮助学习者快速理清干线客机的层级装配关系，也能为早期概念方案的外形推演、舱段布局验证提供可修改的实体结构基础，无需从零开始搭建基础机体框架。整套装配结构由数百个独立实体零件构成，按功能与舱段划分归集为多个子装配模块，覆盖机身筒段、机翼主体、尾翼组、动力吊舱、客舱舷窗与舱门等全部核心结构单元，所有零件均按照干线客机的常规比例关系构建，各部件间的装配贴合面预留了合理的结构间隙，符合实际航空器装配的公差设计逻辑，不会出现干涉错位的问题。

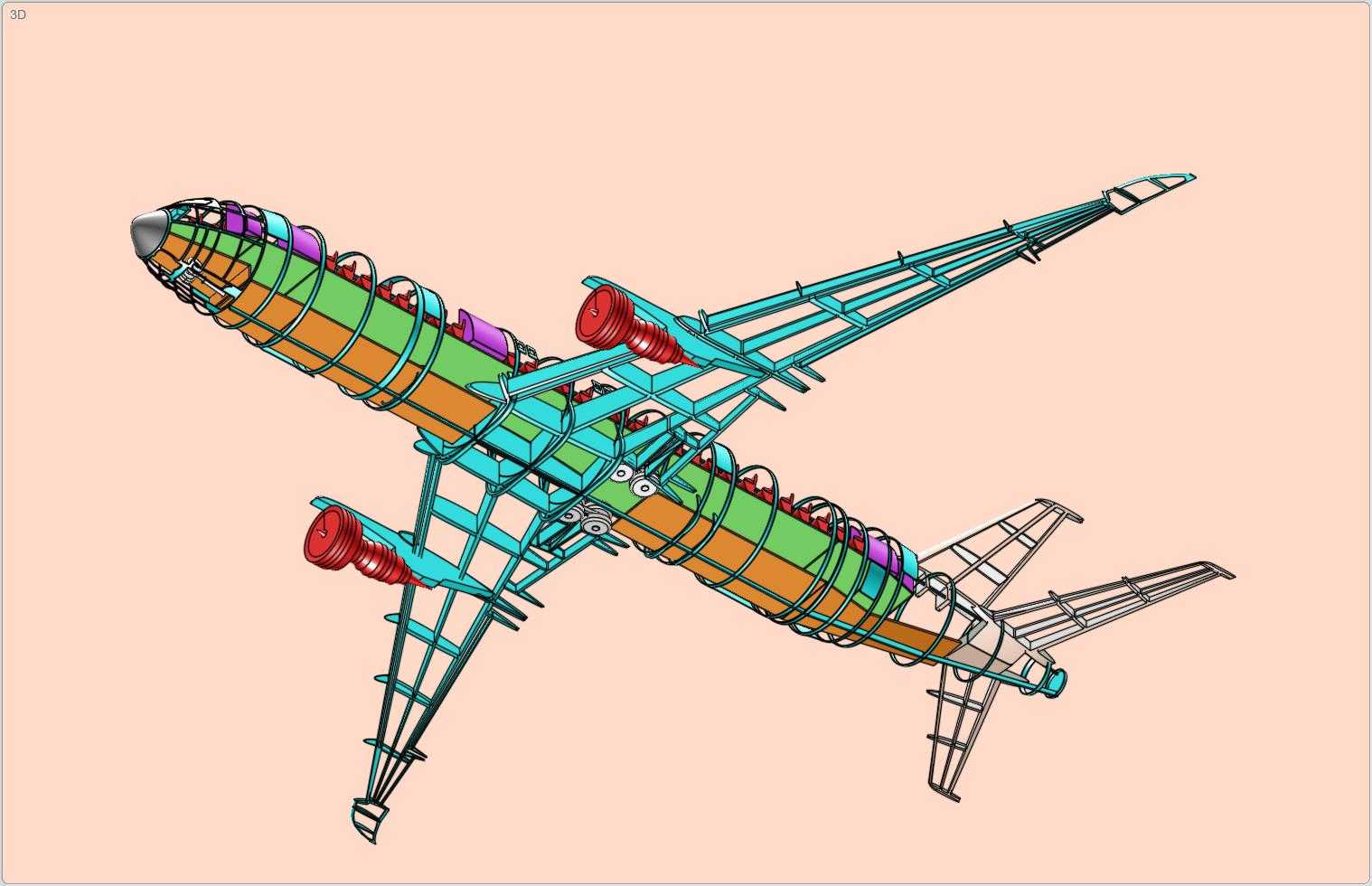

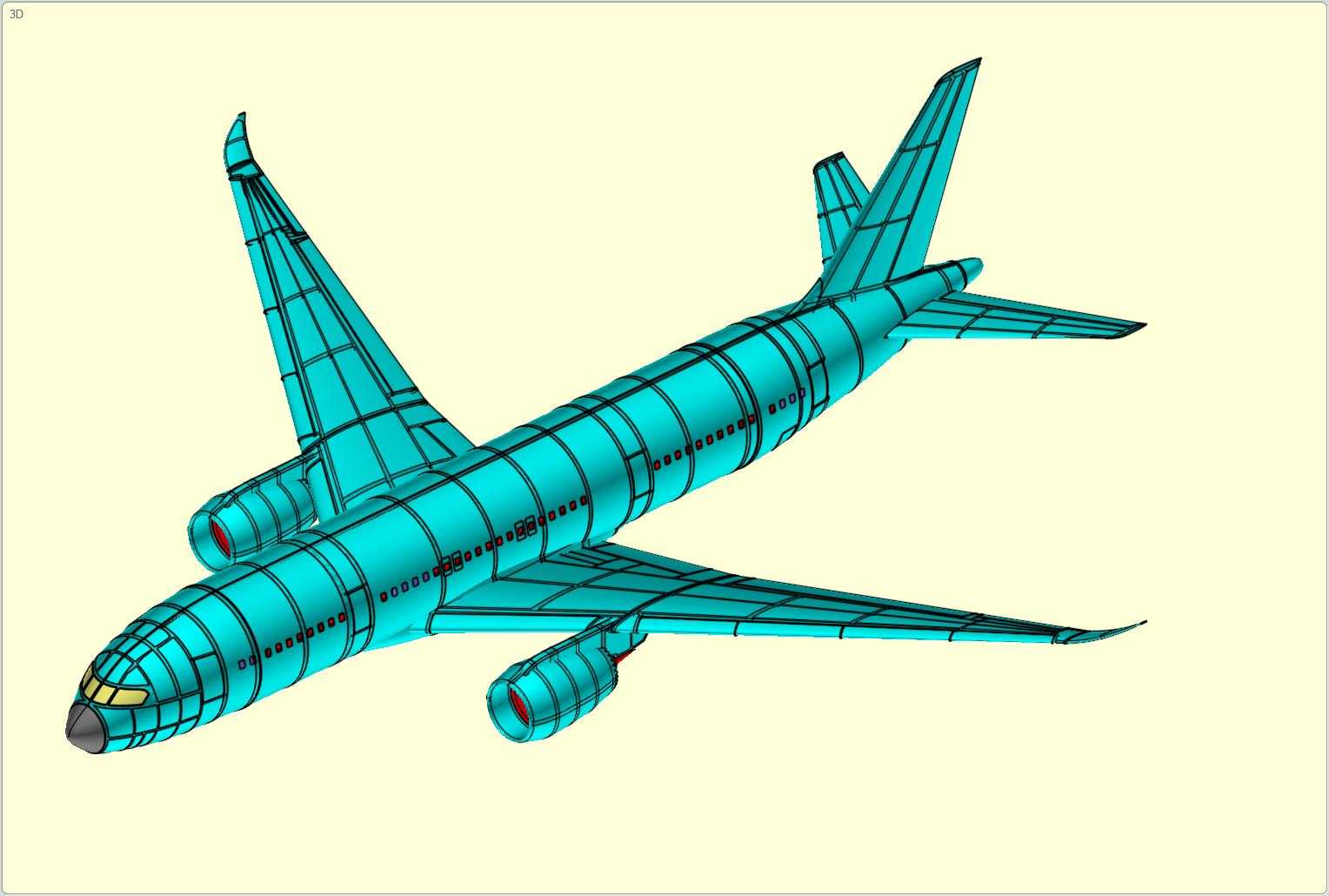

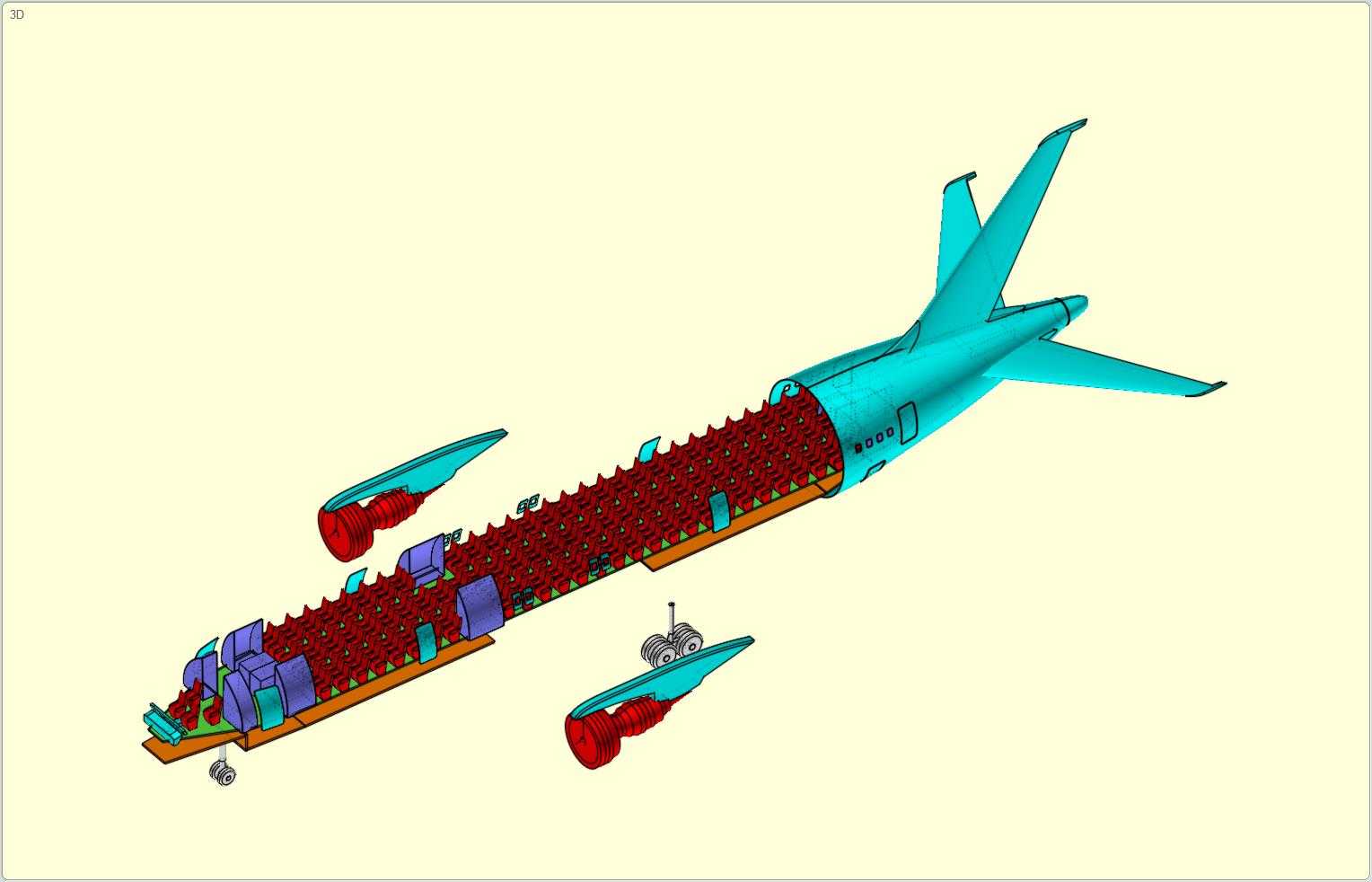

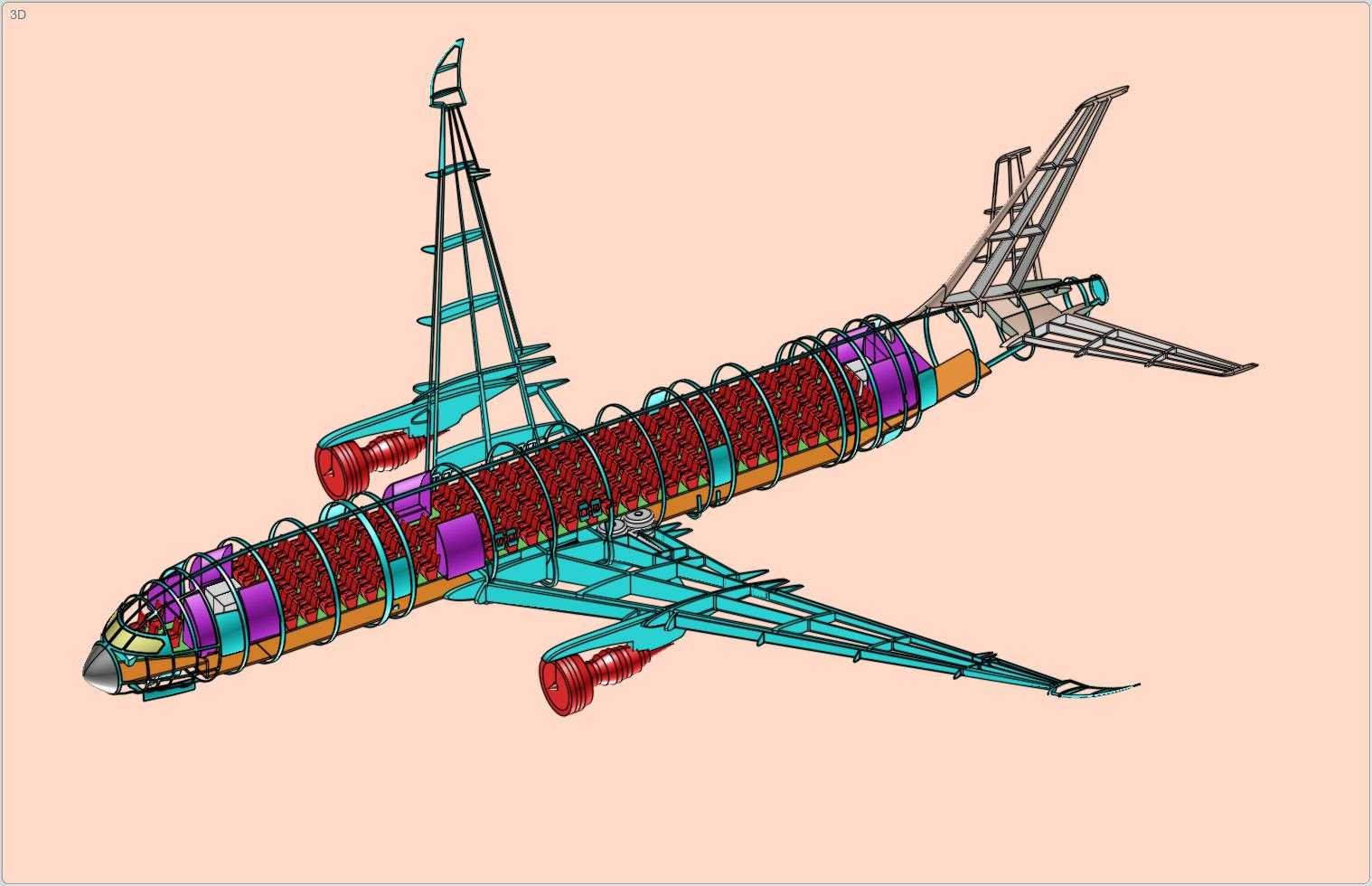

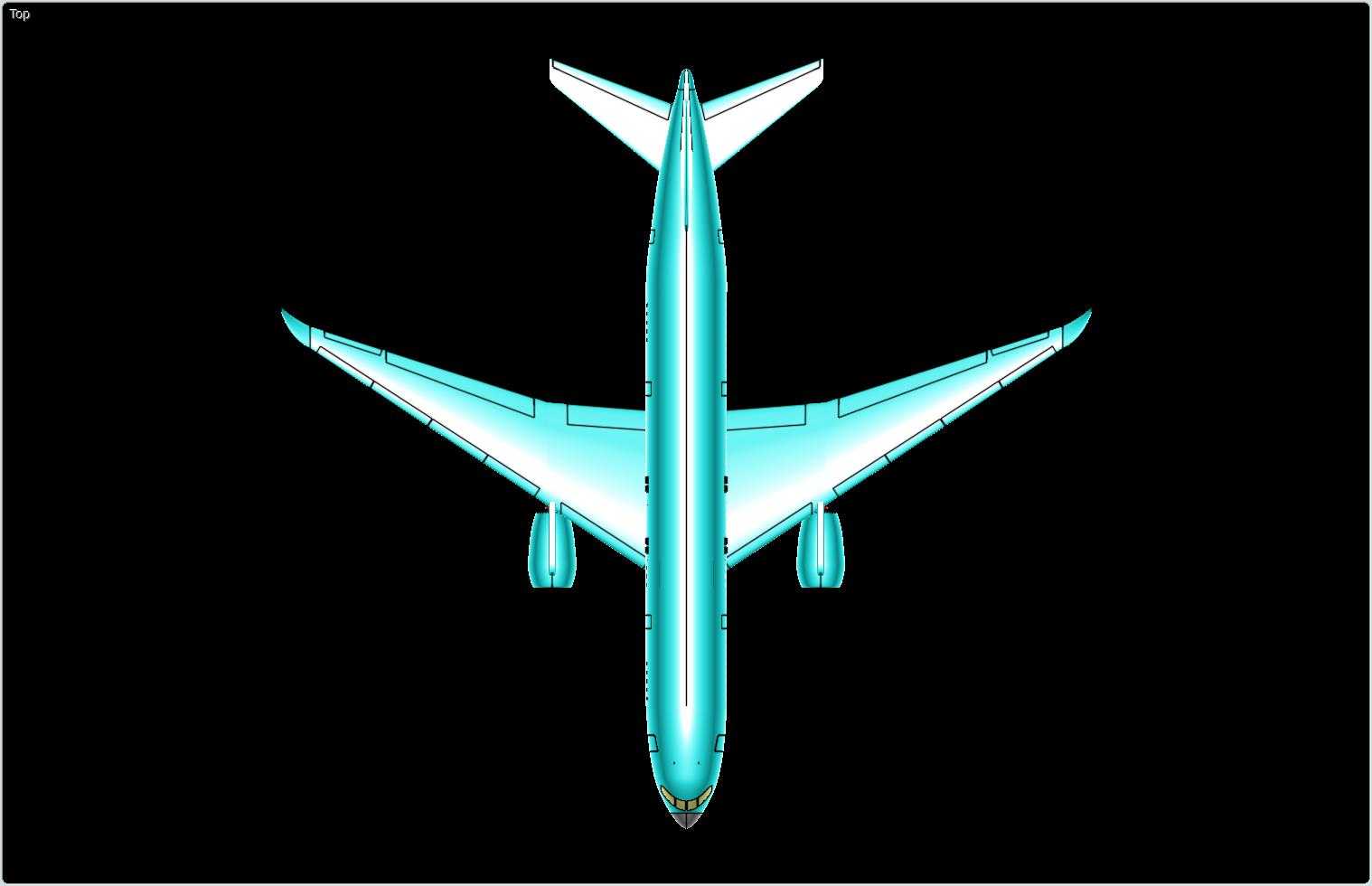

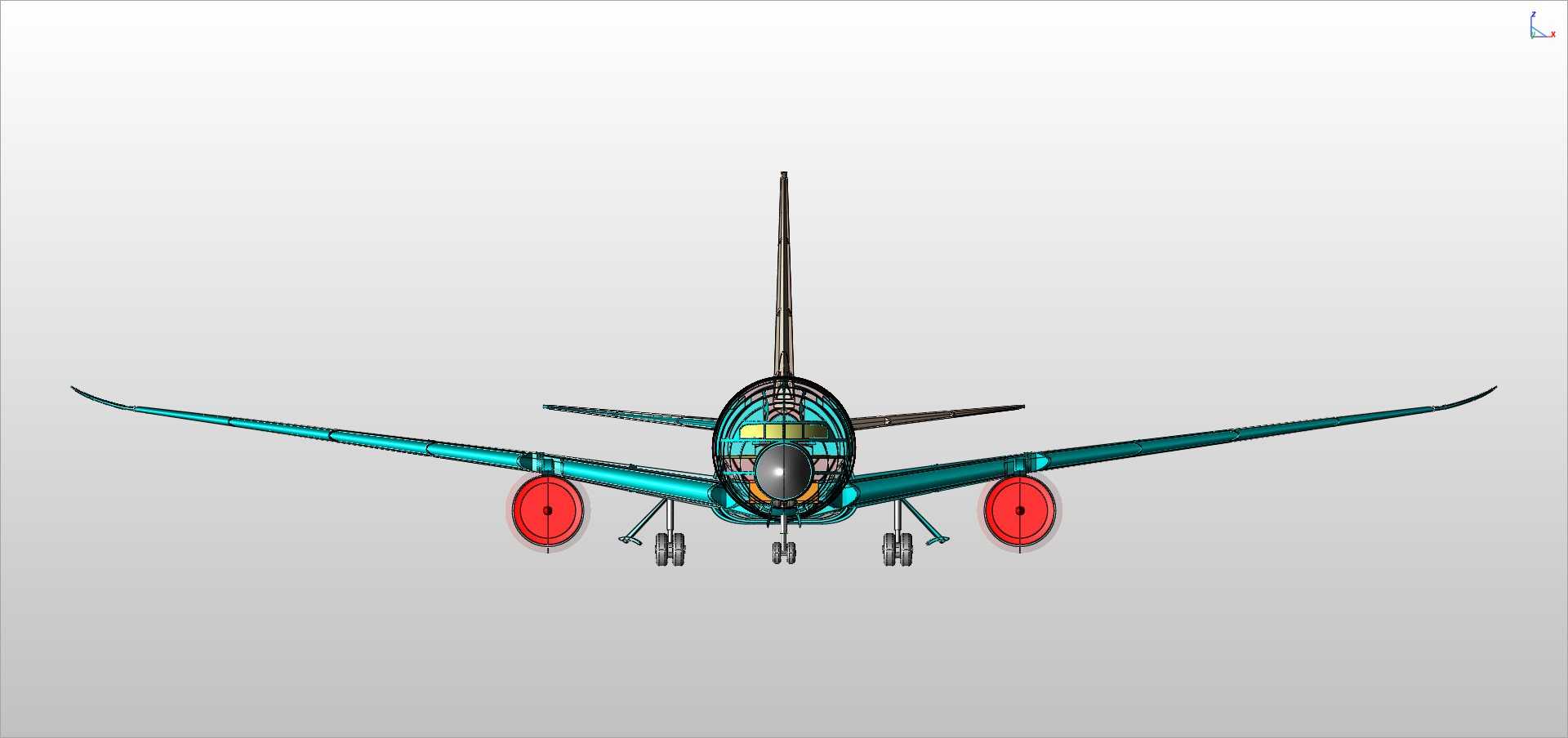

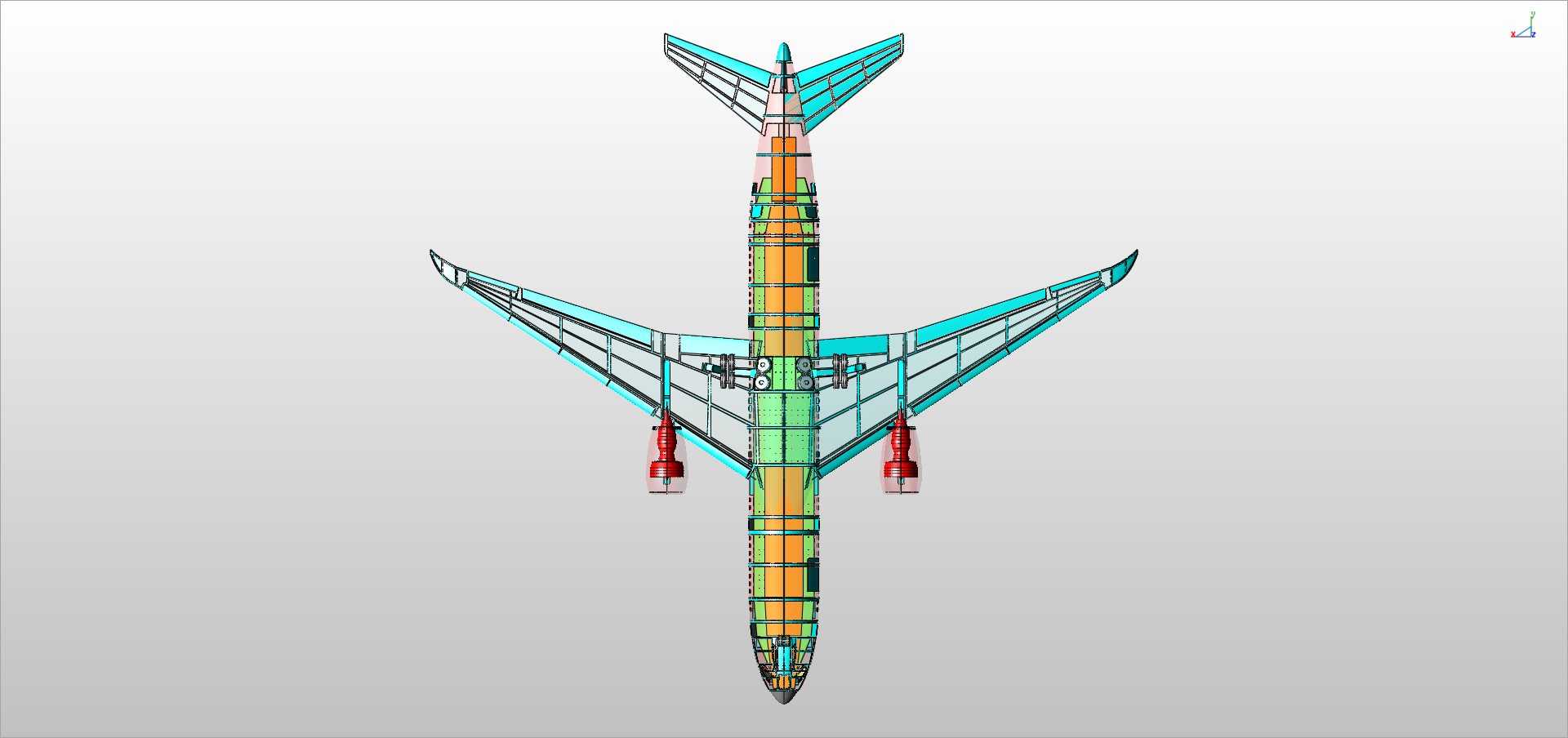

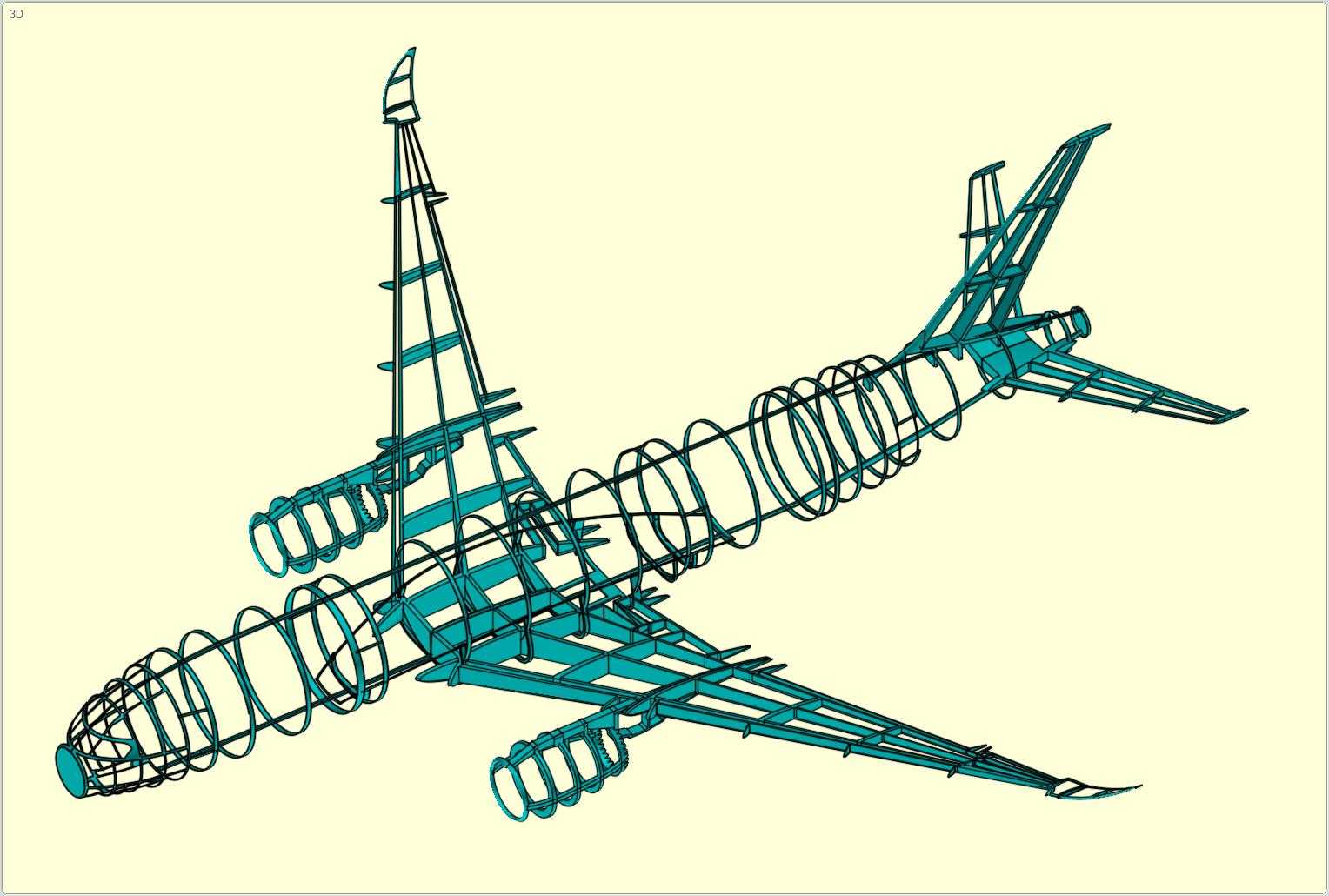

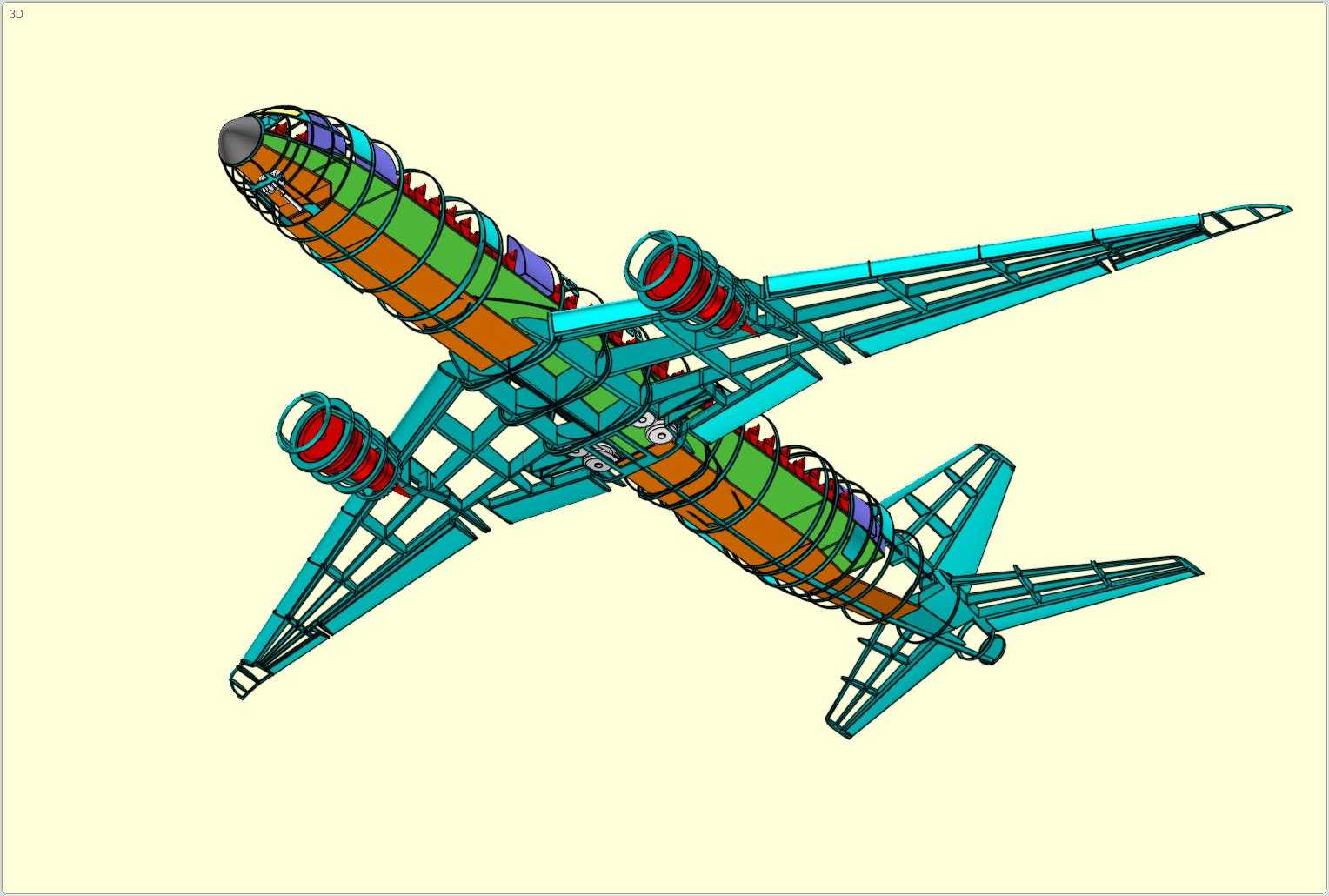

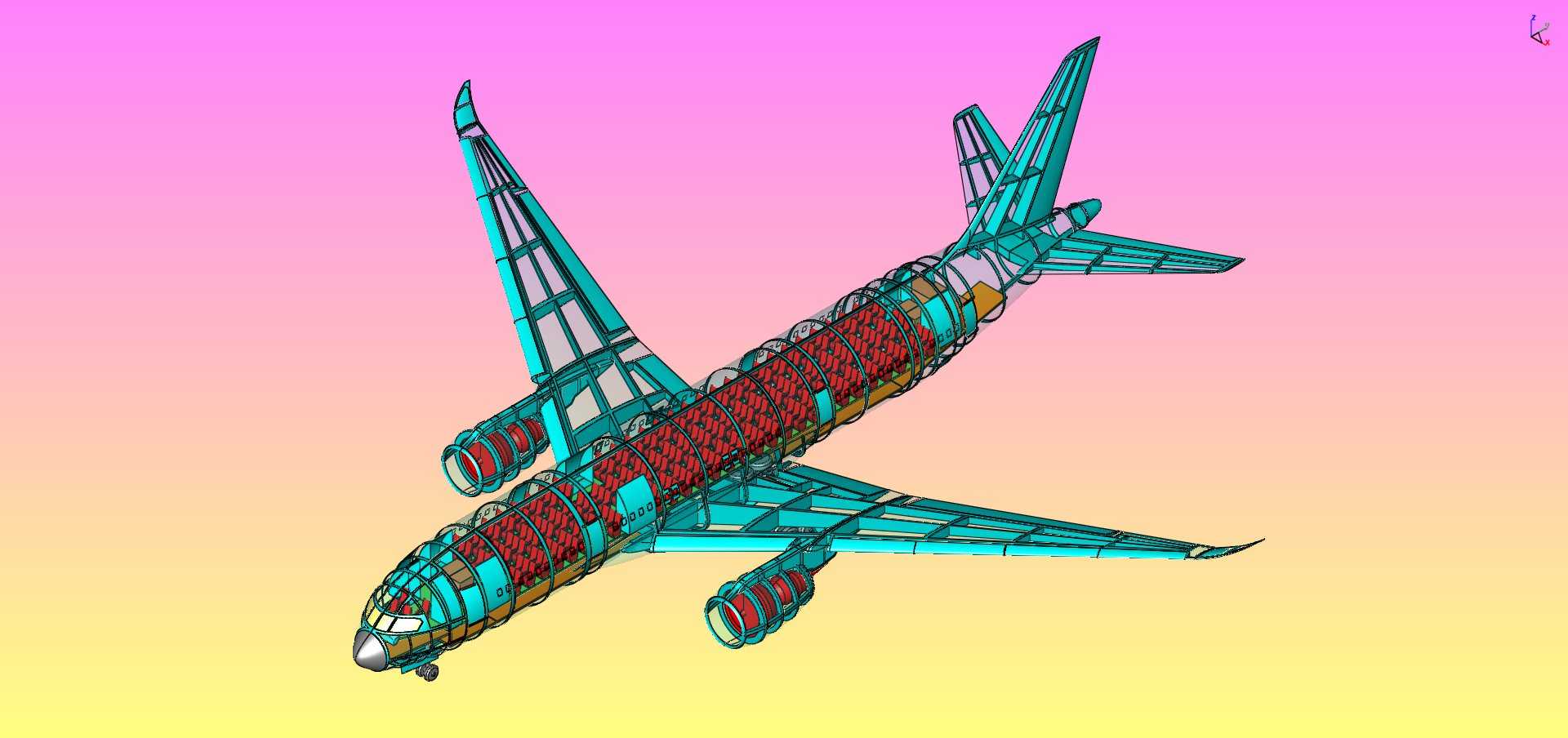

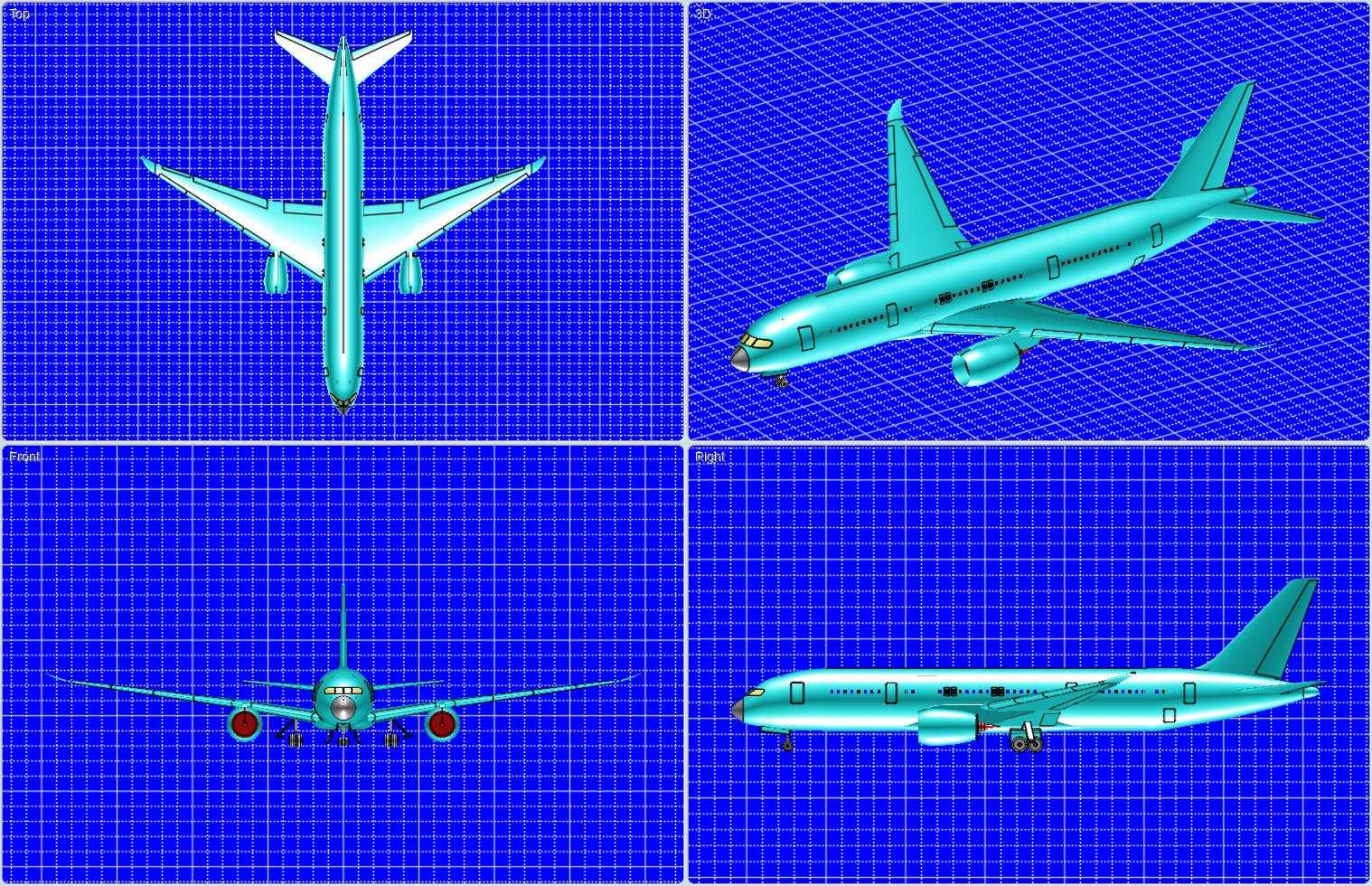

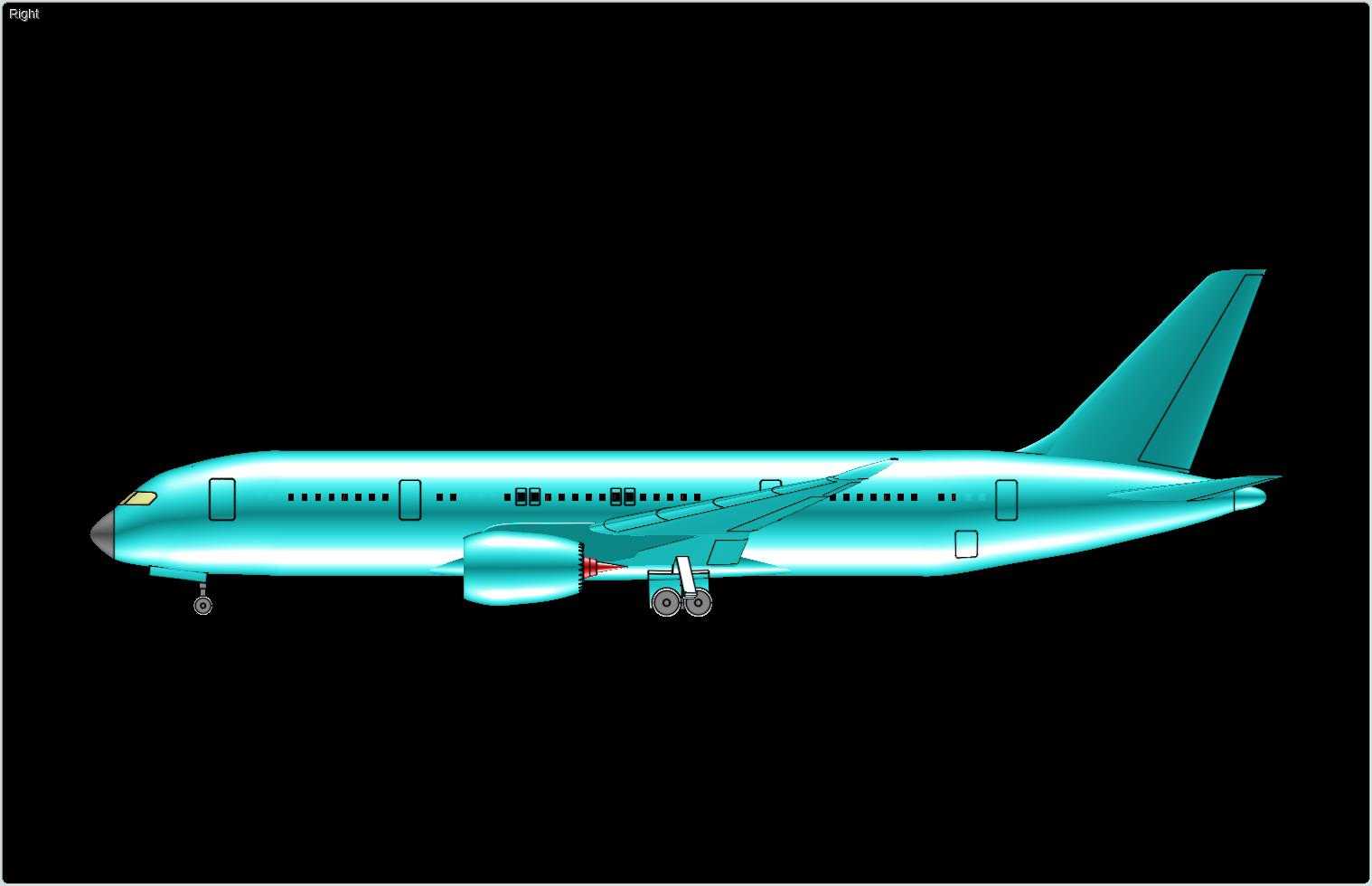

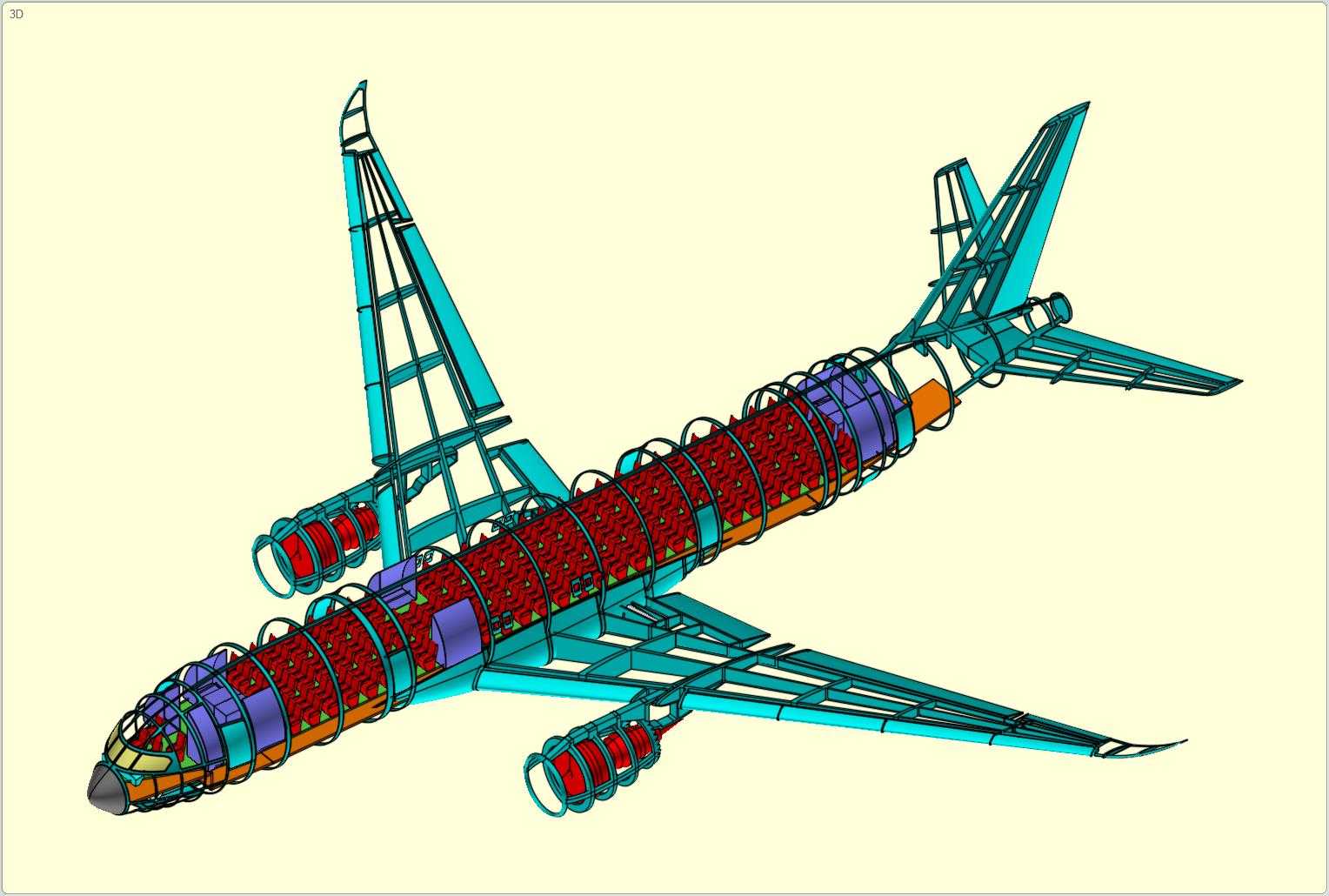

　　设计过程中参考了公开的波音787-8机型外观比例与常规结构布局，从基础的机身桁条、蒙皮分区，到机翼的翼梁、翼肋分段，再到尾翼的安定面、舵面铰接结构，均按照实体建模逻辑完成搭建，没有采用曲面片体拼接的简化方式，每个子装配都可独立拆解编辑，使用者可根据自身需求在零件原级、子装配级对结构进行调整，比如修改客舱舱门位置、调整机翼后掠角度、更换发动机短舱外形，或是重构尾翼布局形式，适配不同的方案验证需求。从外形尺寸与安装边界来看，模型严格遵循波音787-8的实际长宽高比例关系，机身筒段的截面直径、机翼展长与机身长度的比值、水平尾翼与垂直尾翼的相对位置、发动机吊舱与机翼的安装间距均符合真实机型的布局特征，机翼与机身的对接面、

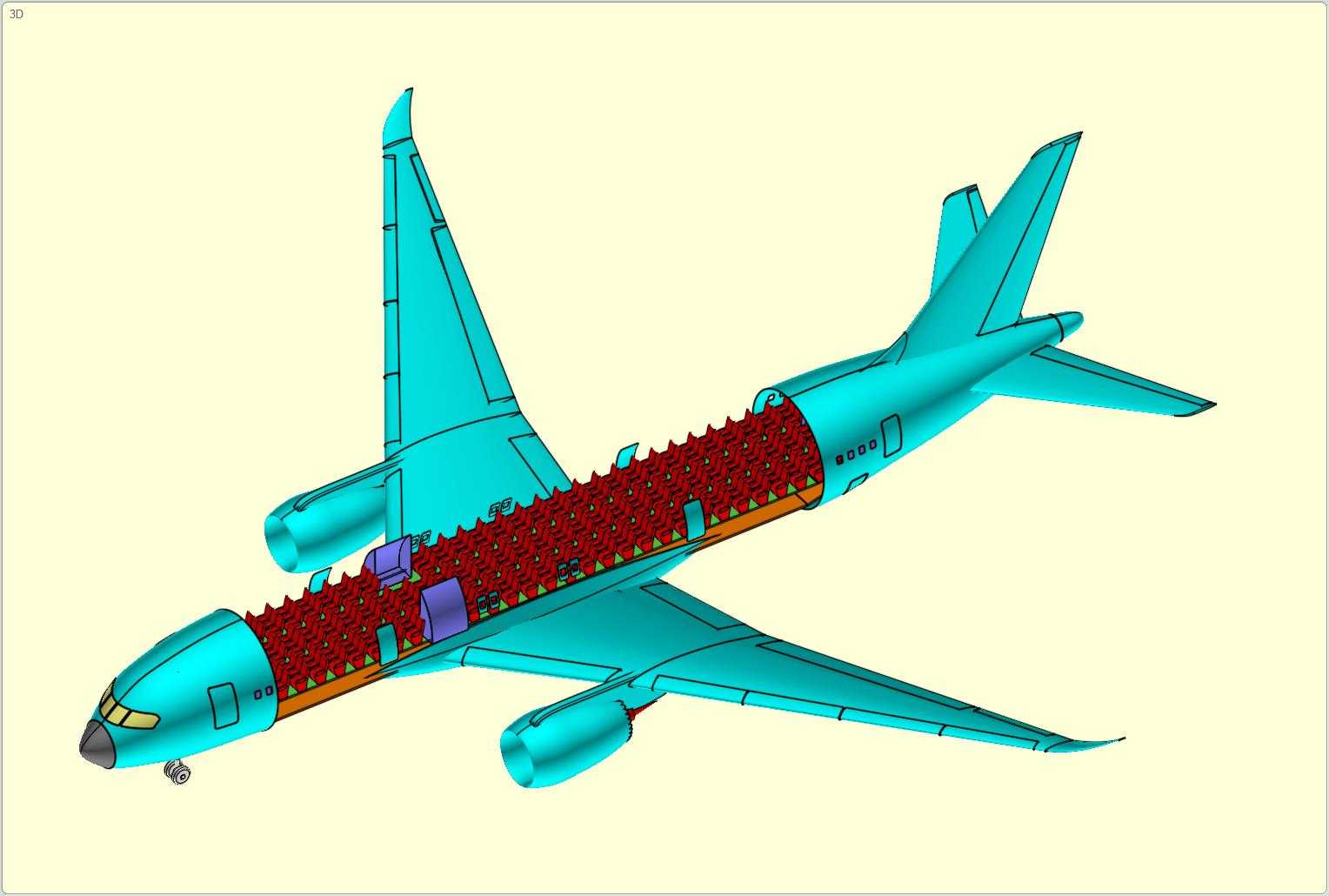

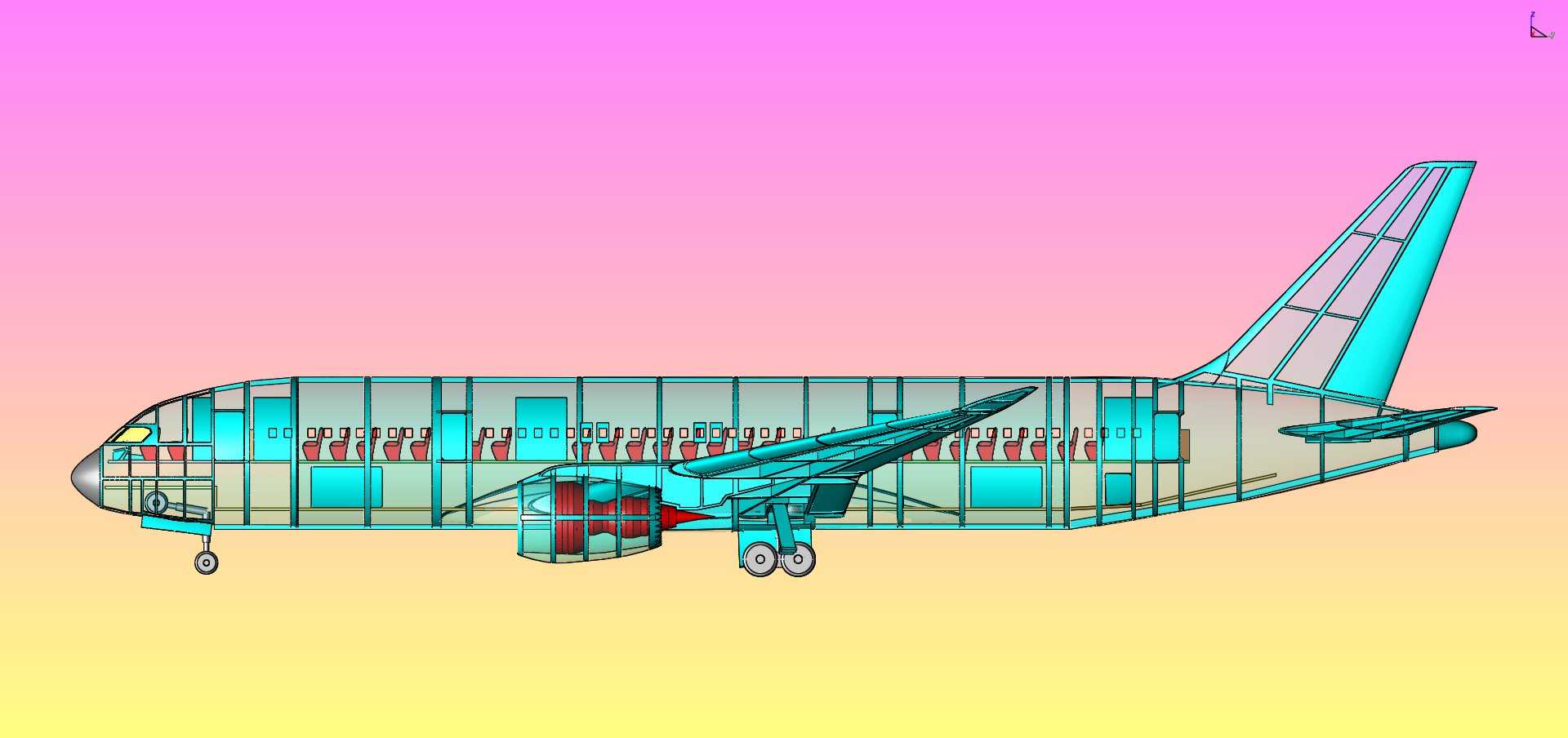

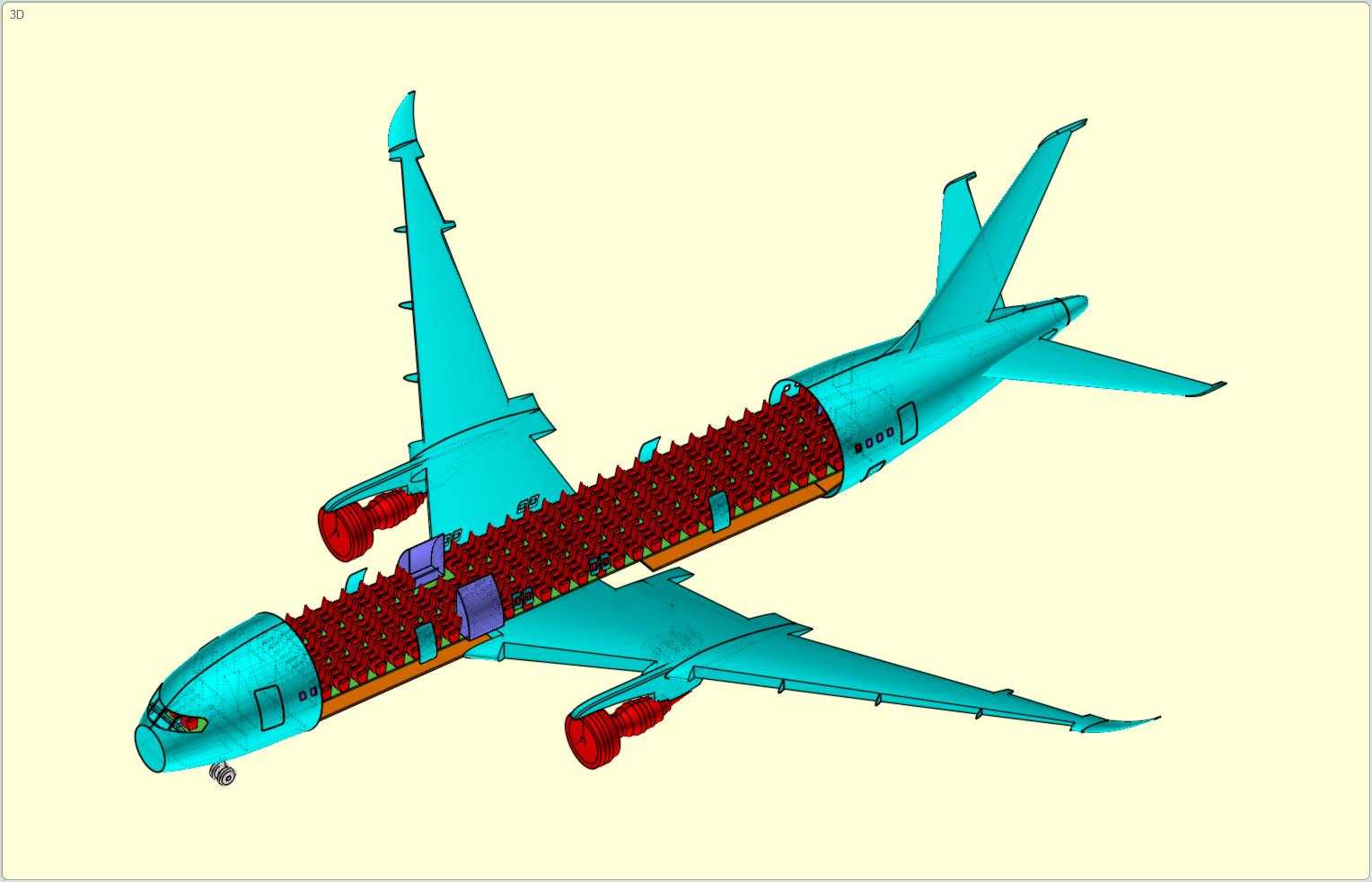

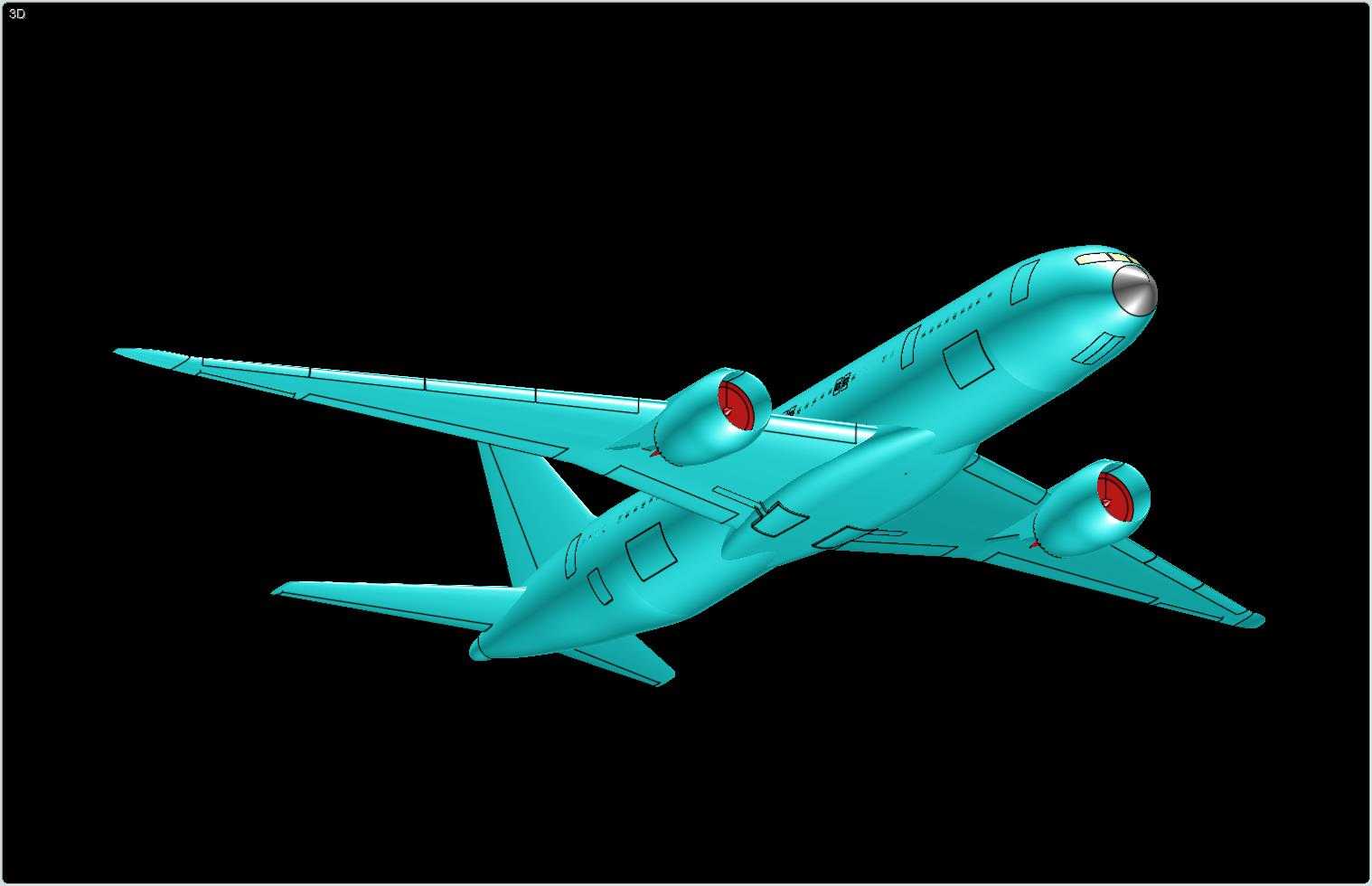

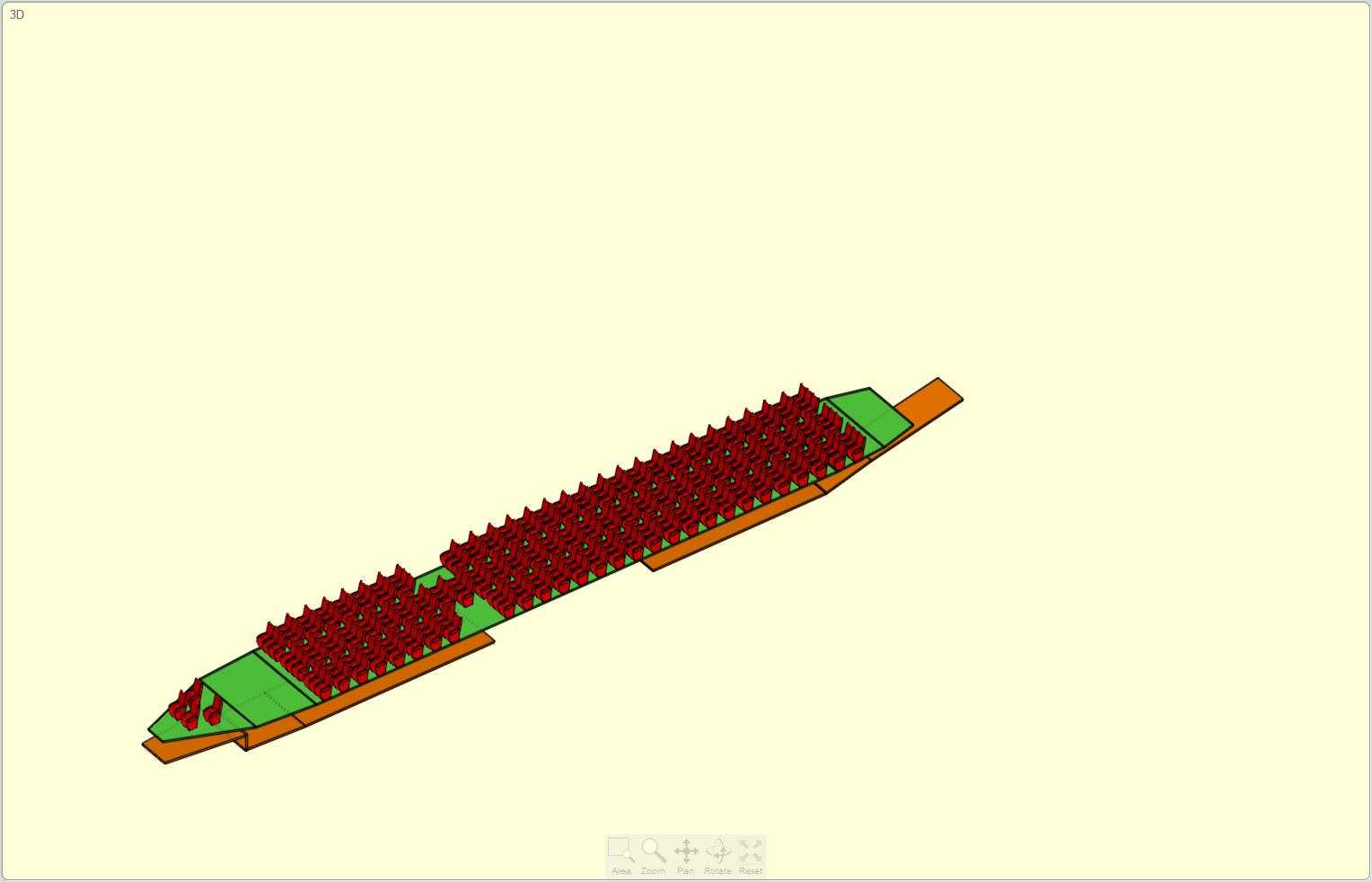

　　尾翼与机身后段的连接区域、发动机挂架与机翼的安装点位都做了贴合实际的结构处理，既保证了外观的还原度，也预留了足够的结构修改空间，方便使用者在此基础上拓展内部客舱布局、起落架收放机构、飞控舵面联动结构等细节内容。在实际使用场景中，该装配结构既可以直接用于渲染输出航空器外观方案效果图，也能导入仿真环境做基础的气动外形初步验证，还能作为3D打印等比例航模的结构基础，拆分后的零件可直接适配打印工艺的壁厚要求，无需做过多的结构修复。对于结构设计从业者而言，这套装配模型能直观展示大型民用航空器的层级化装配思路，理解大尺寸复杂产品如何通过模块拆分降低装配与设计难度，每个子模块的零件归集逻辑都参考了实际航空制造业的装配分工模式，能帮助学习者快速建立复杂工业产品的装配设计思维。
