波音777X-9宽体客机实体装配结构

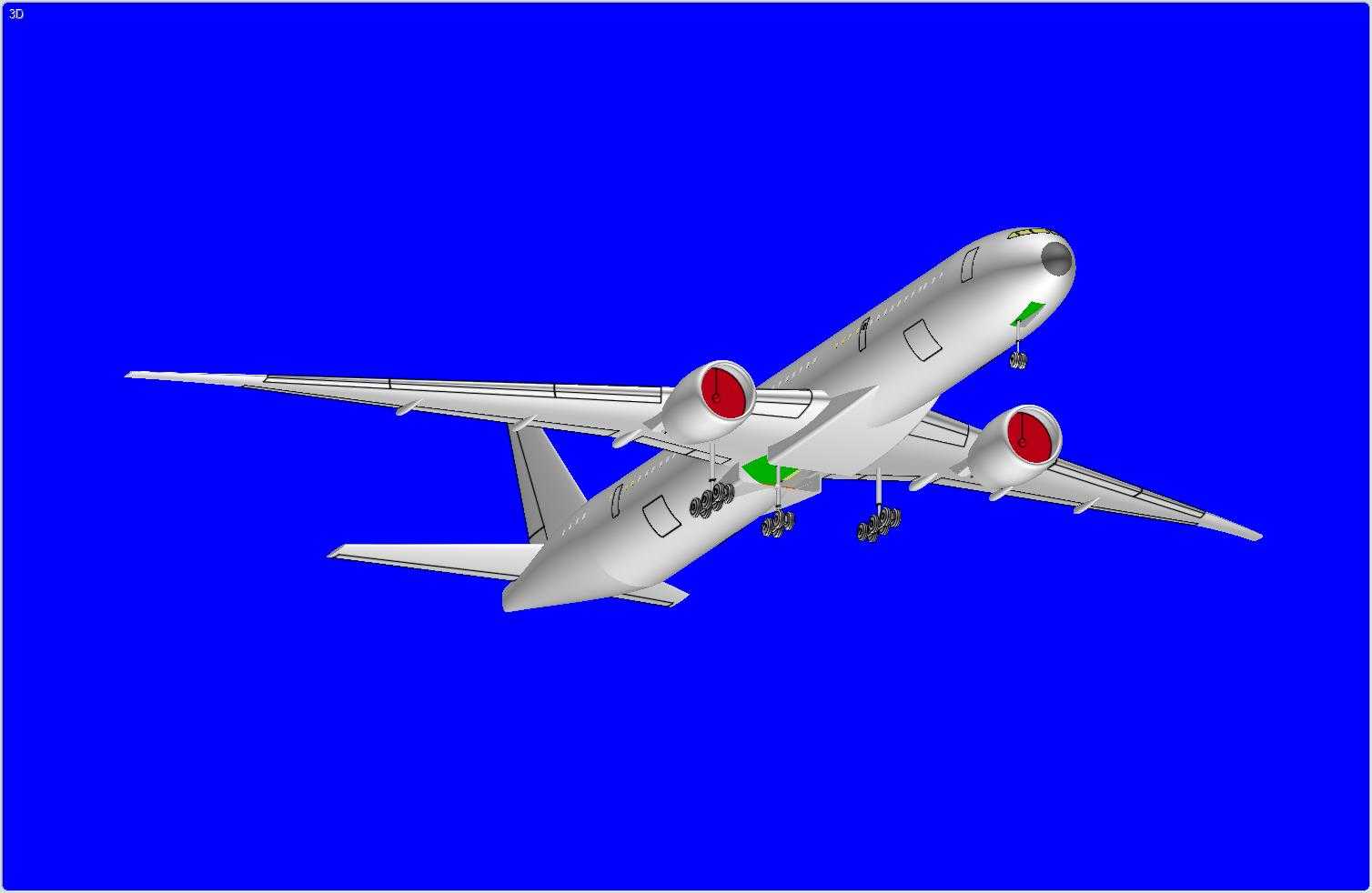

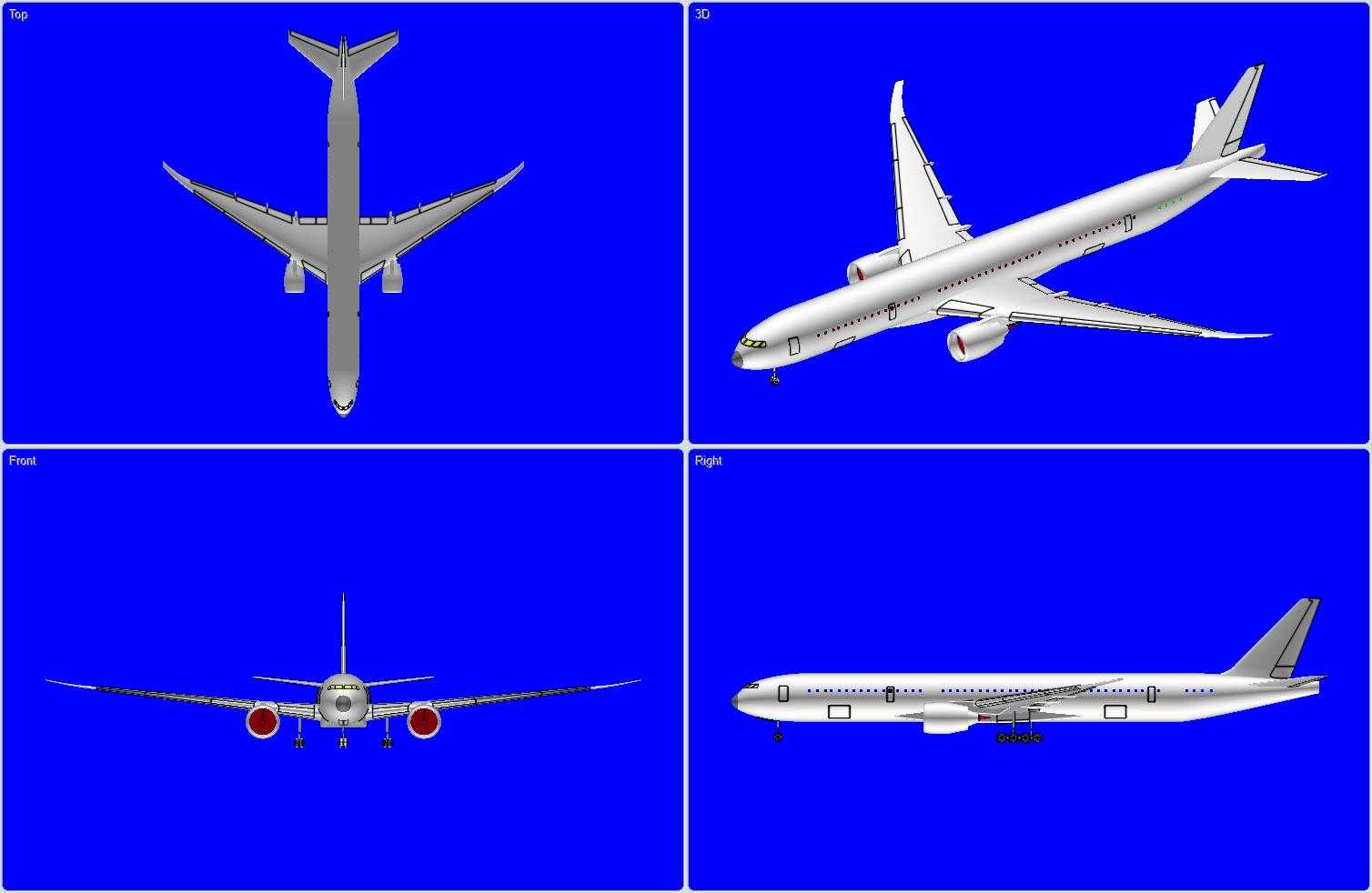

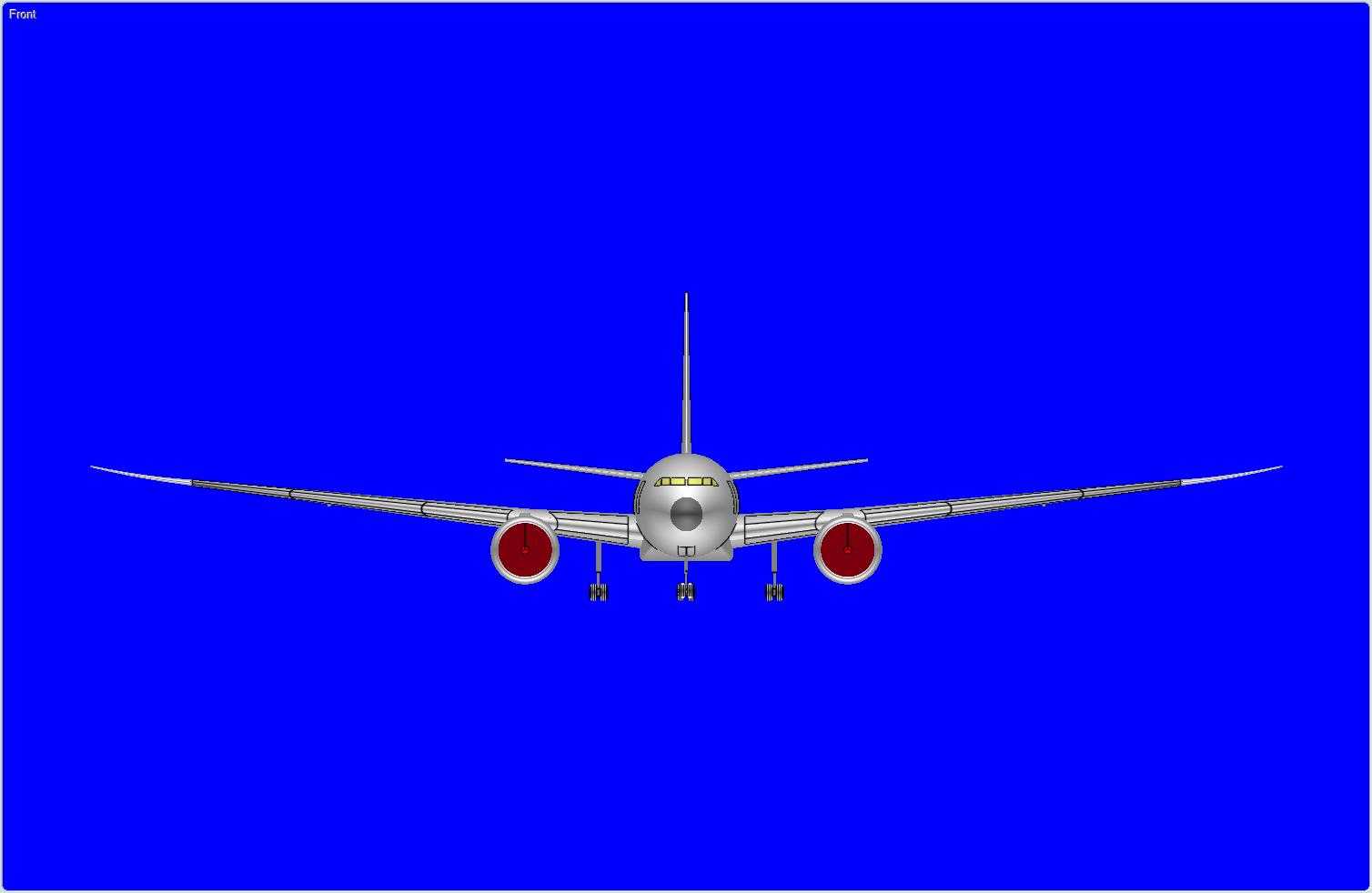

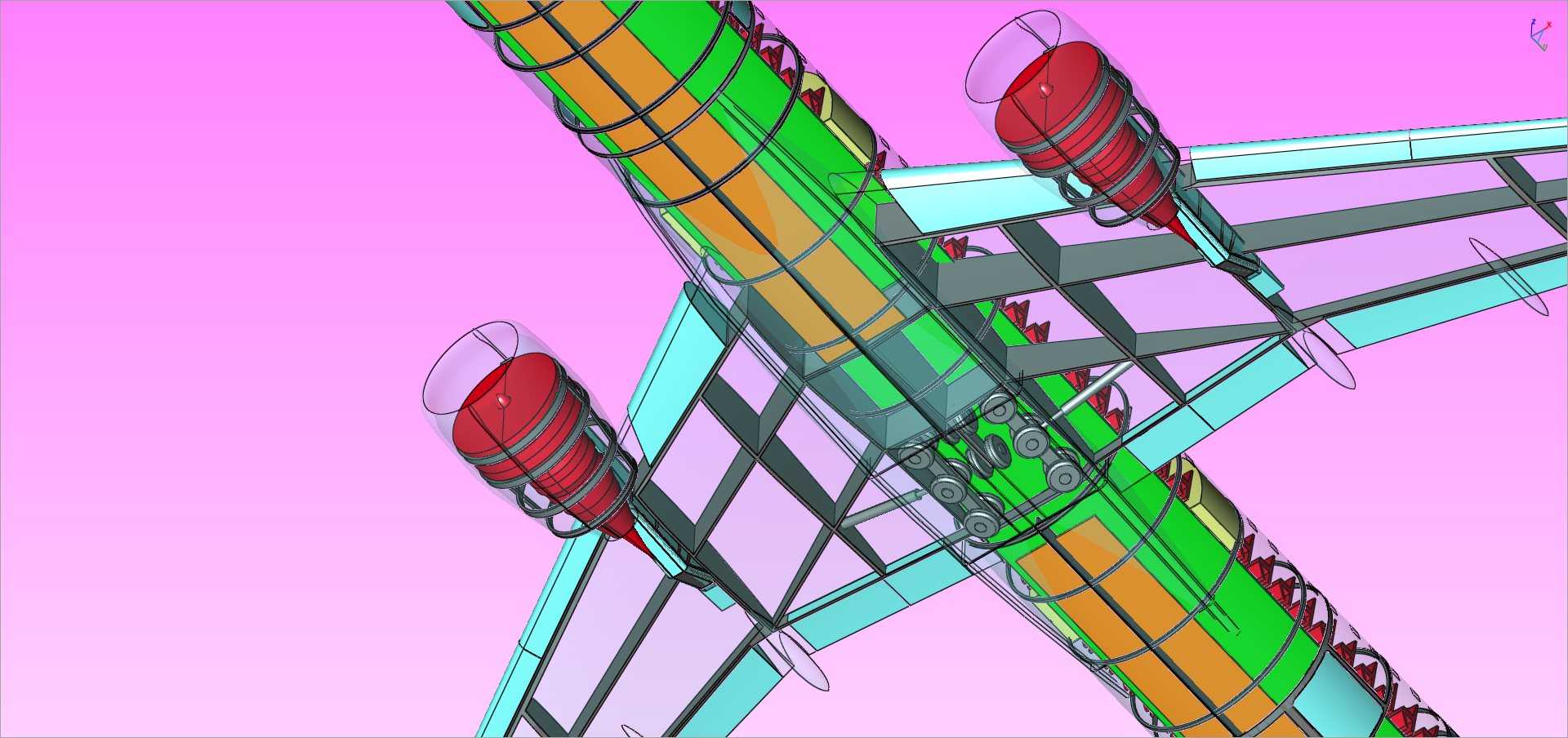

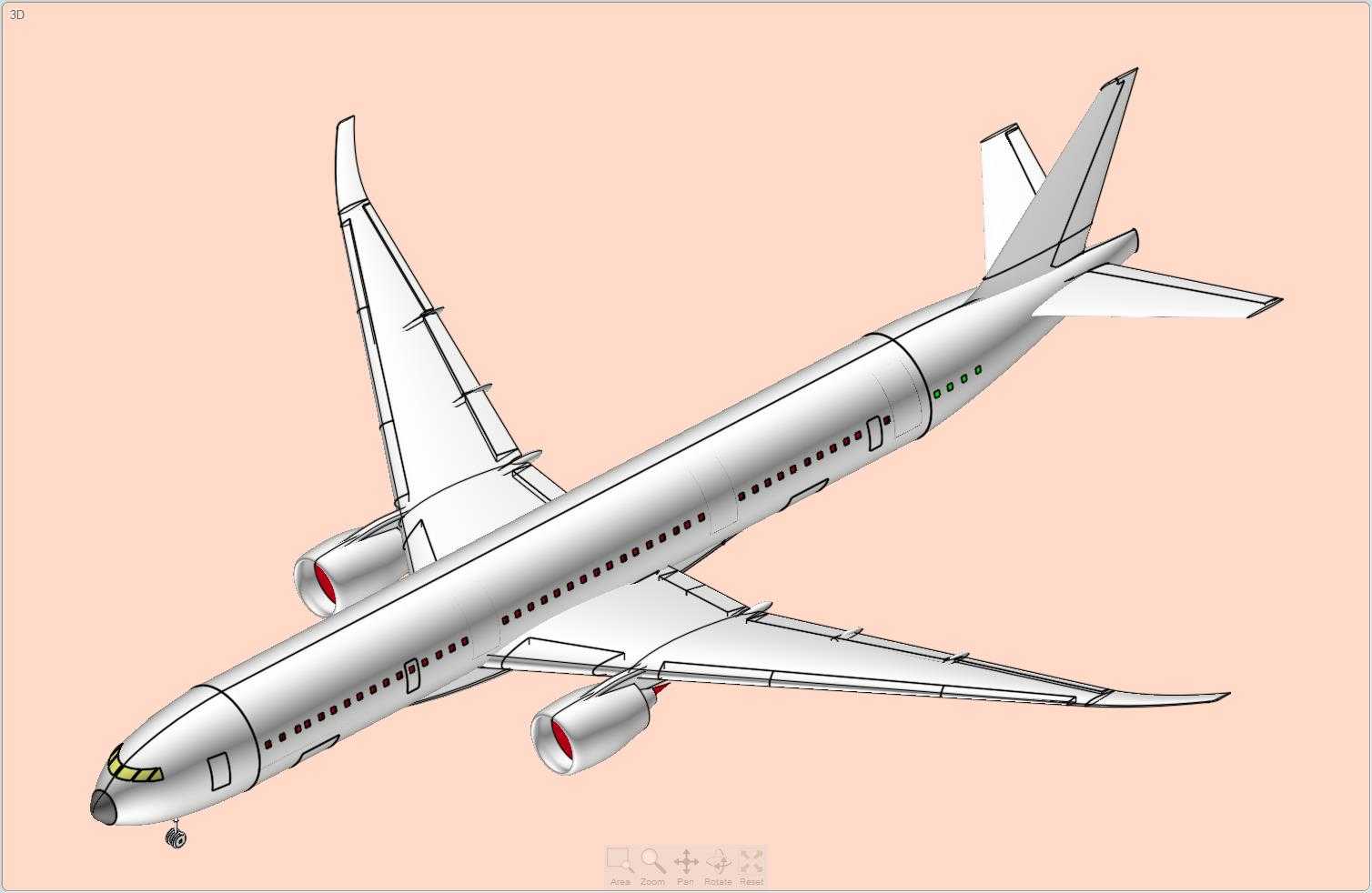

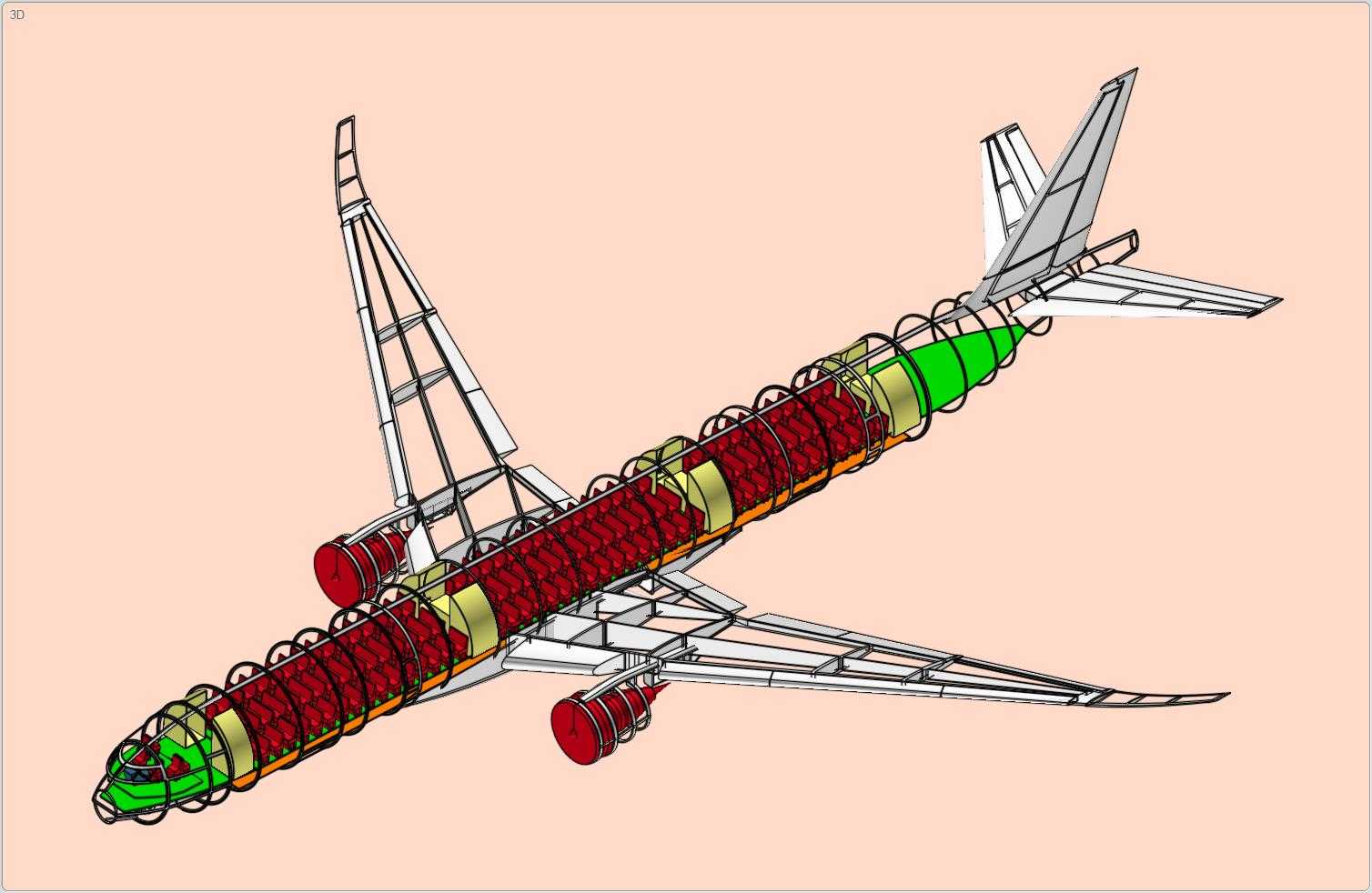

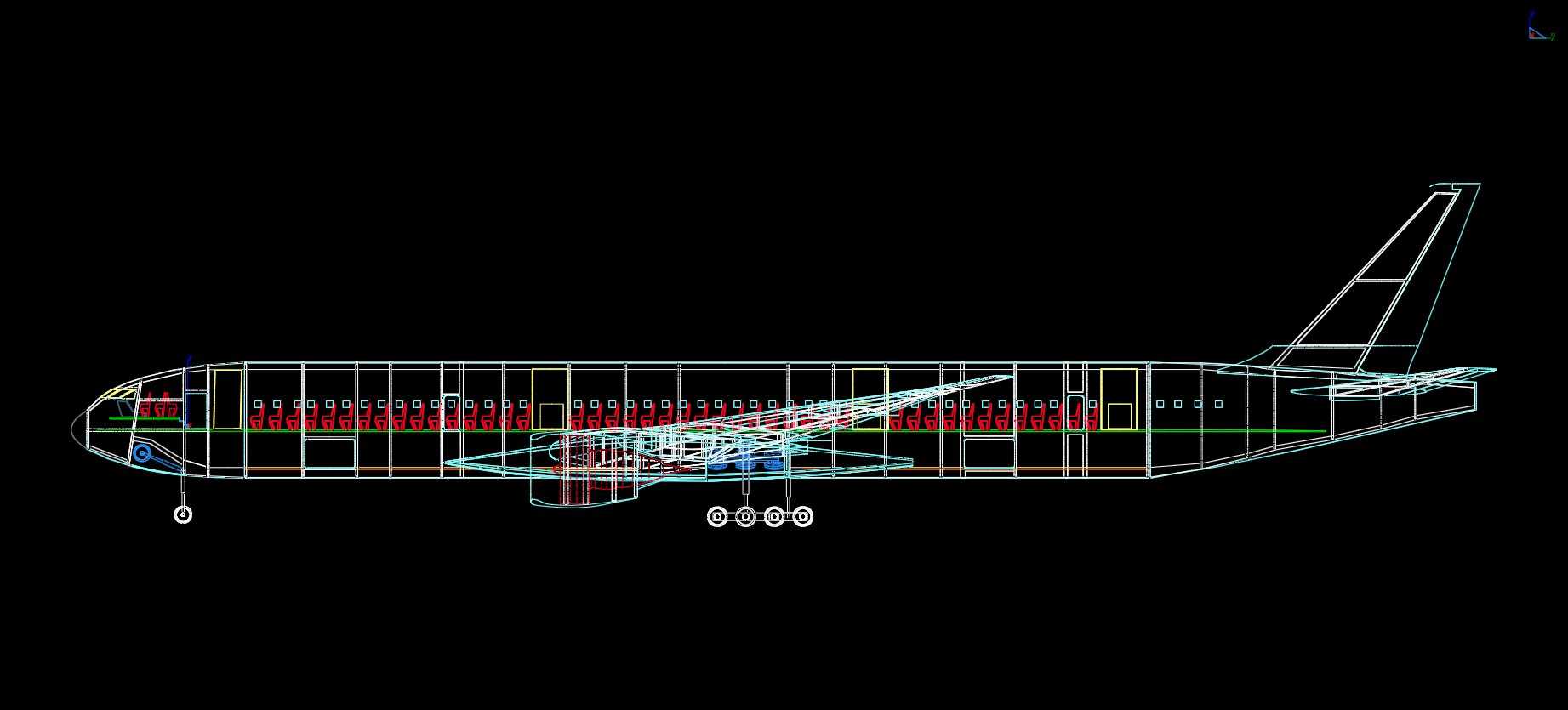

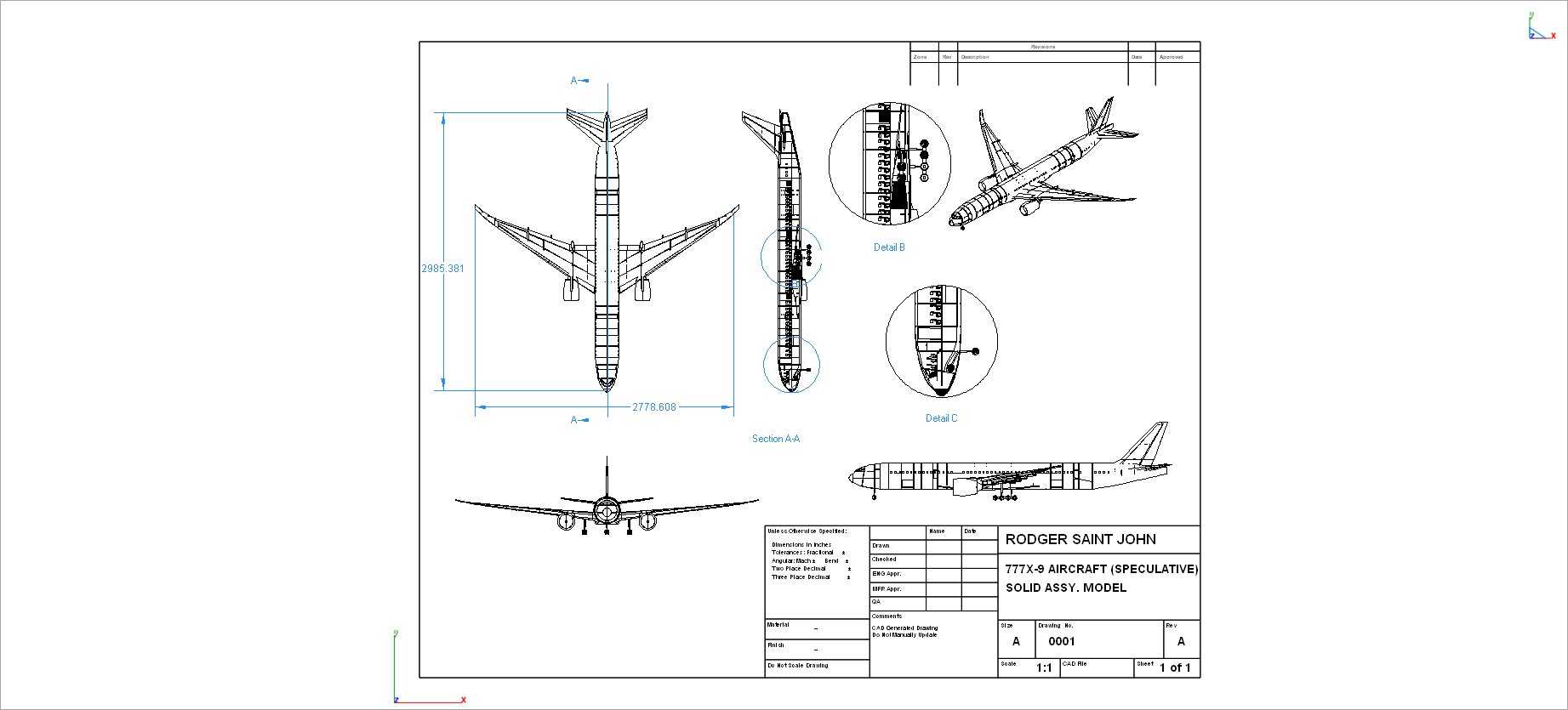

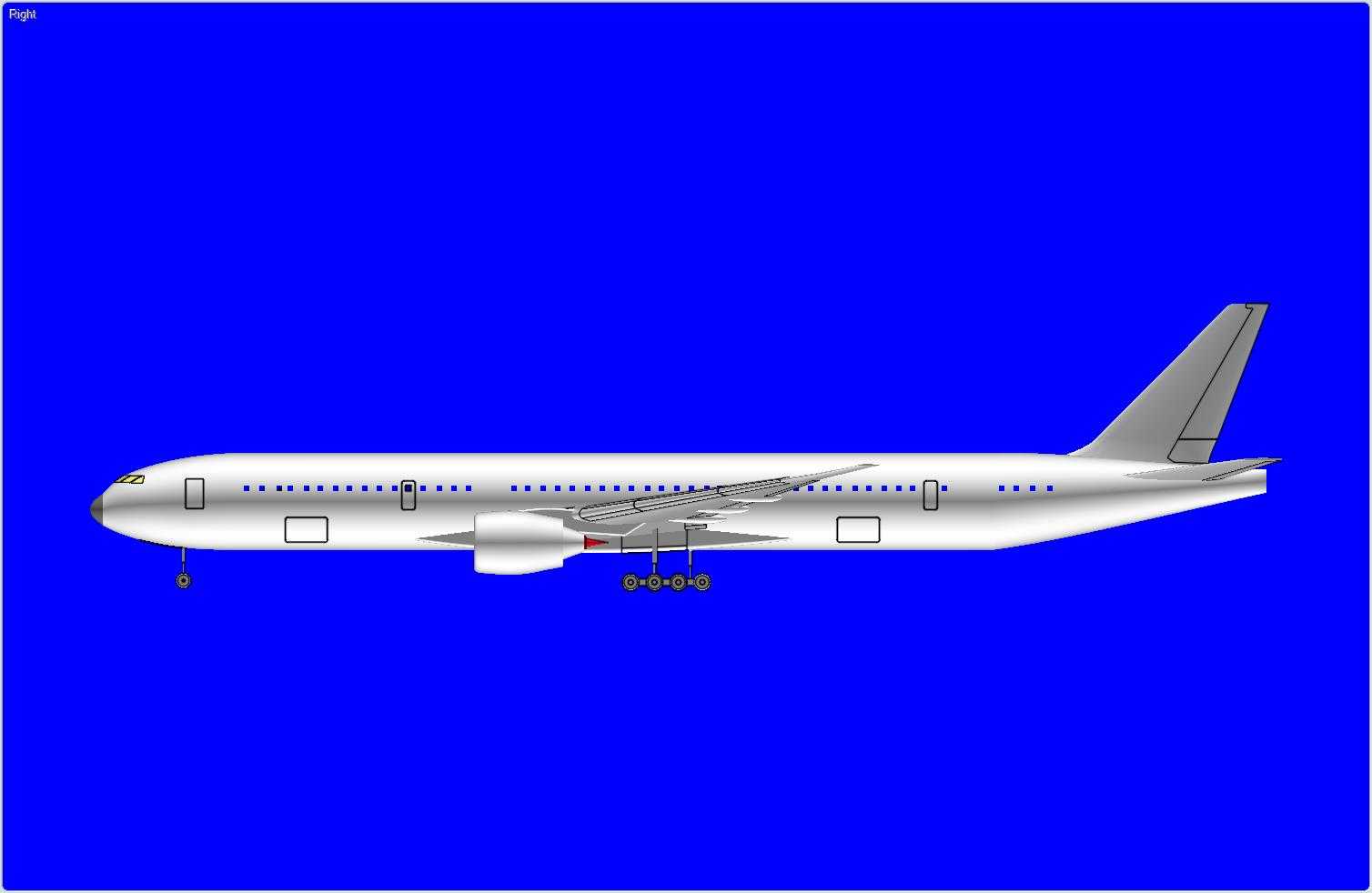

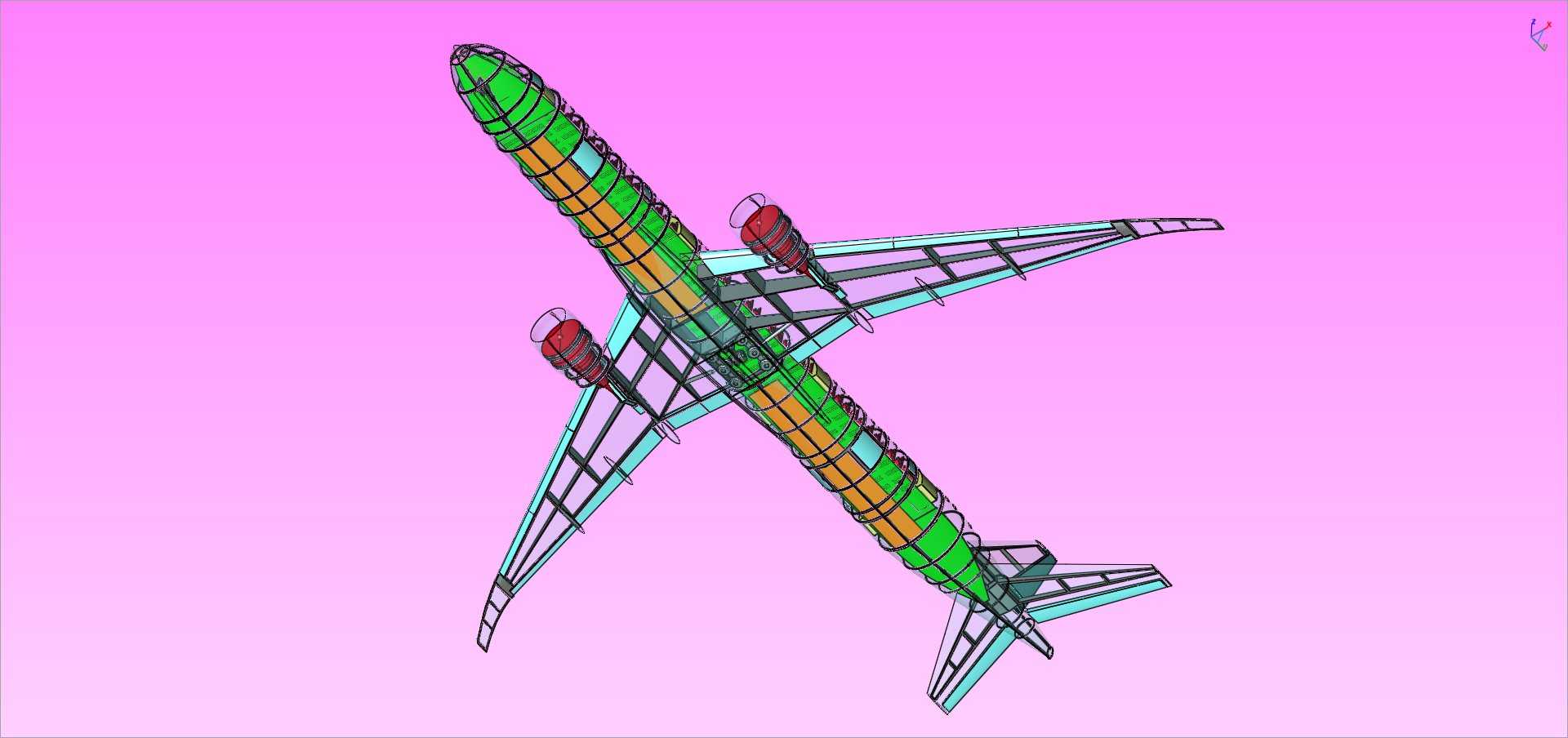

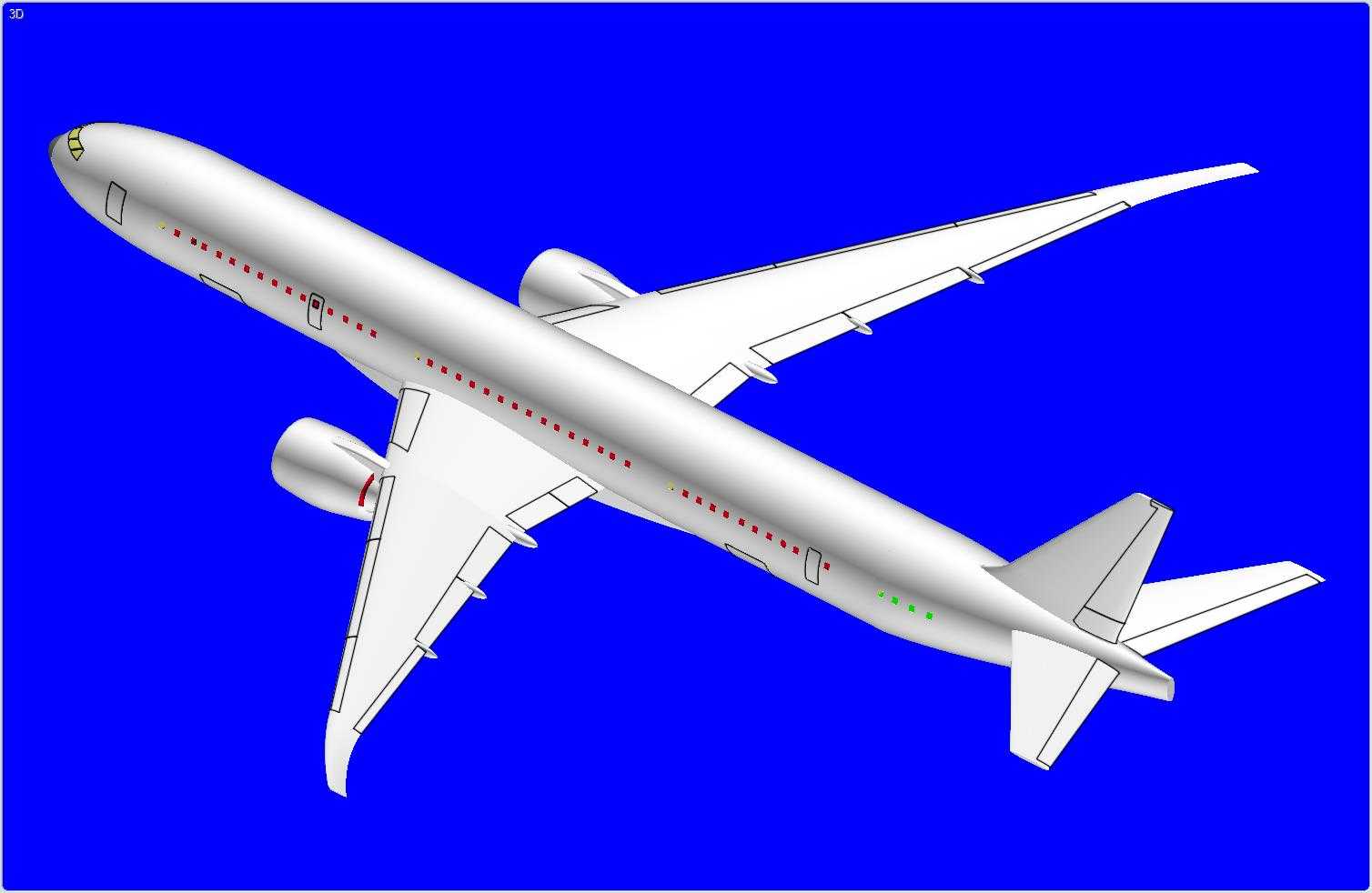

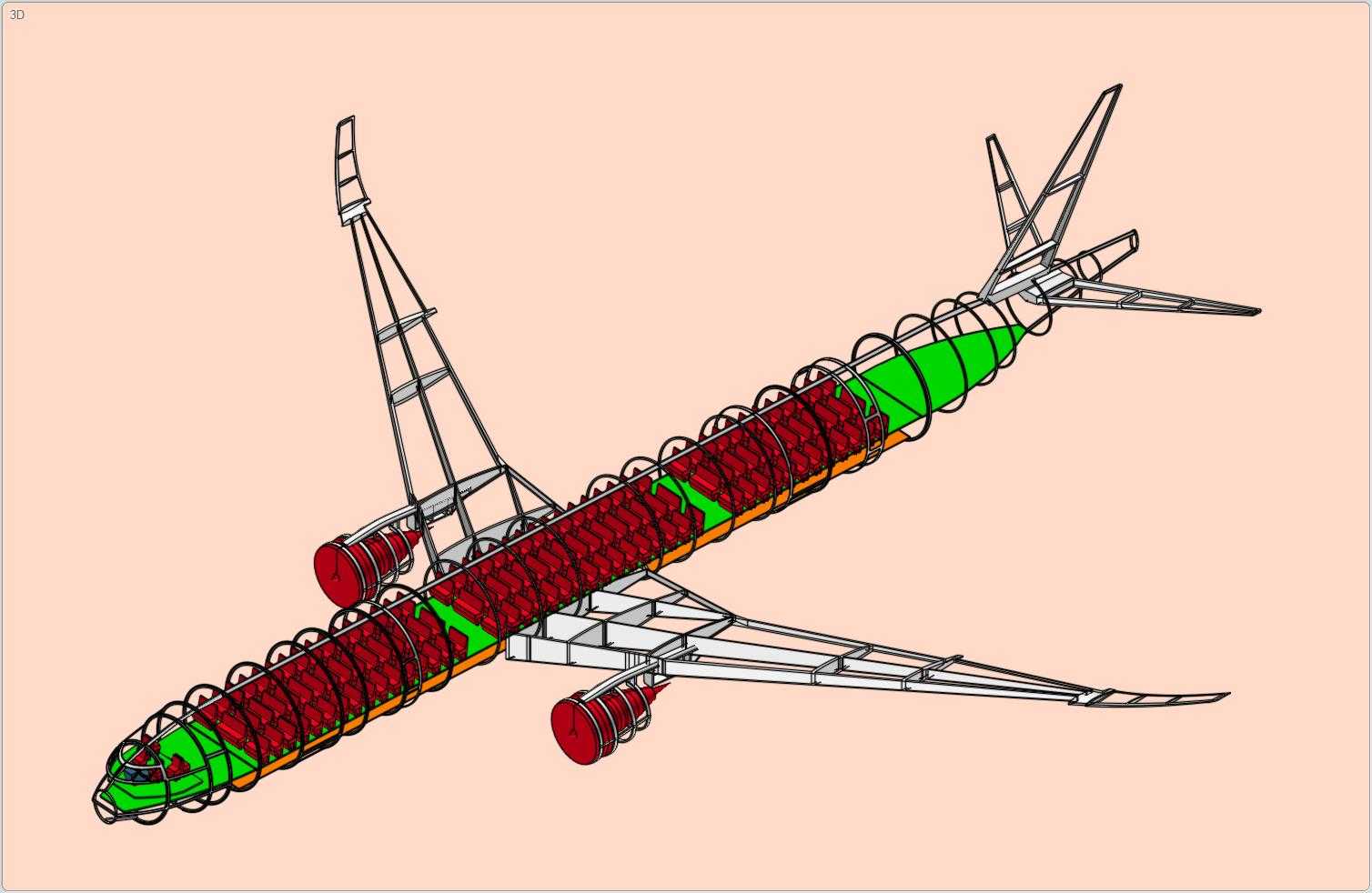

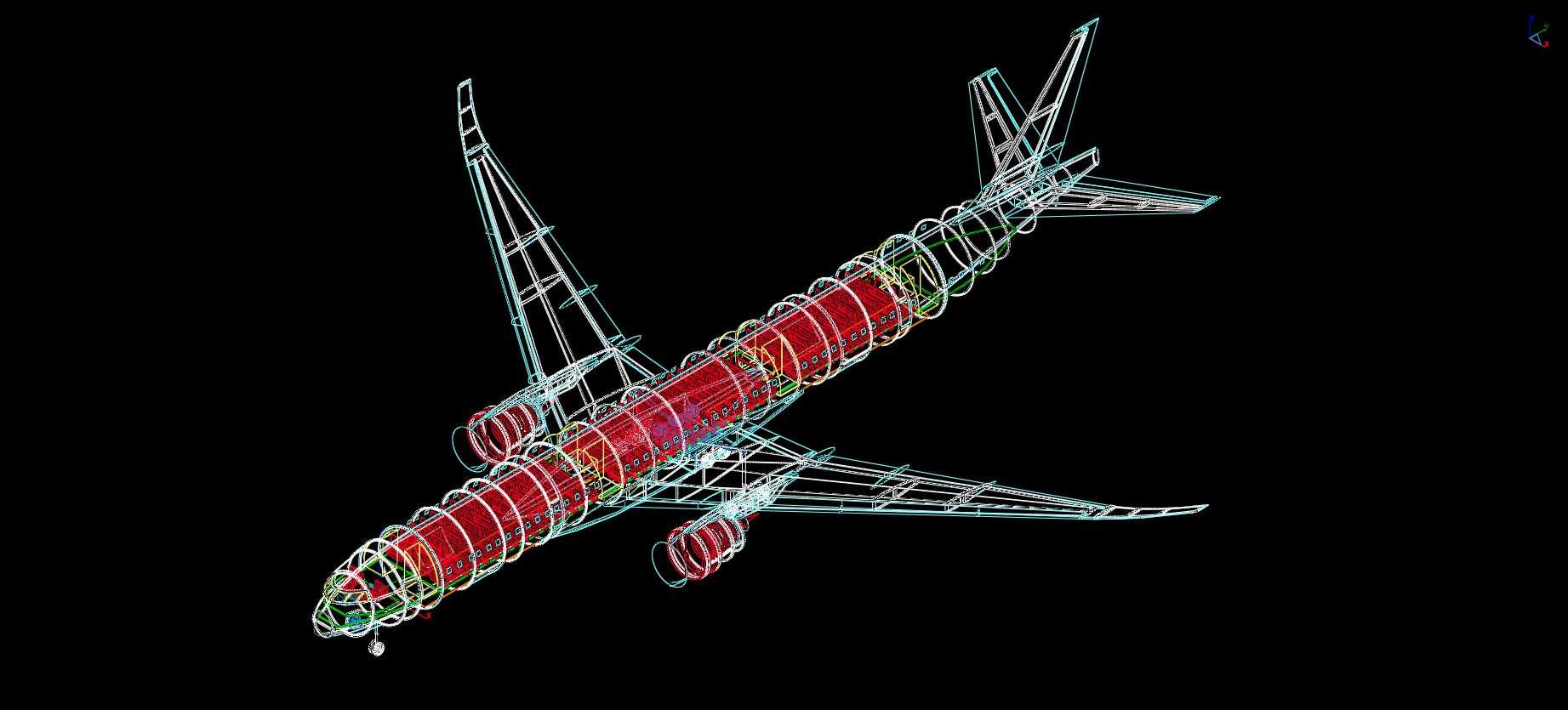

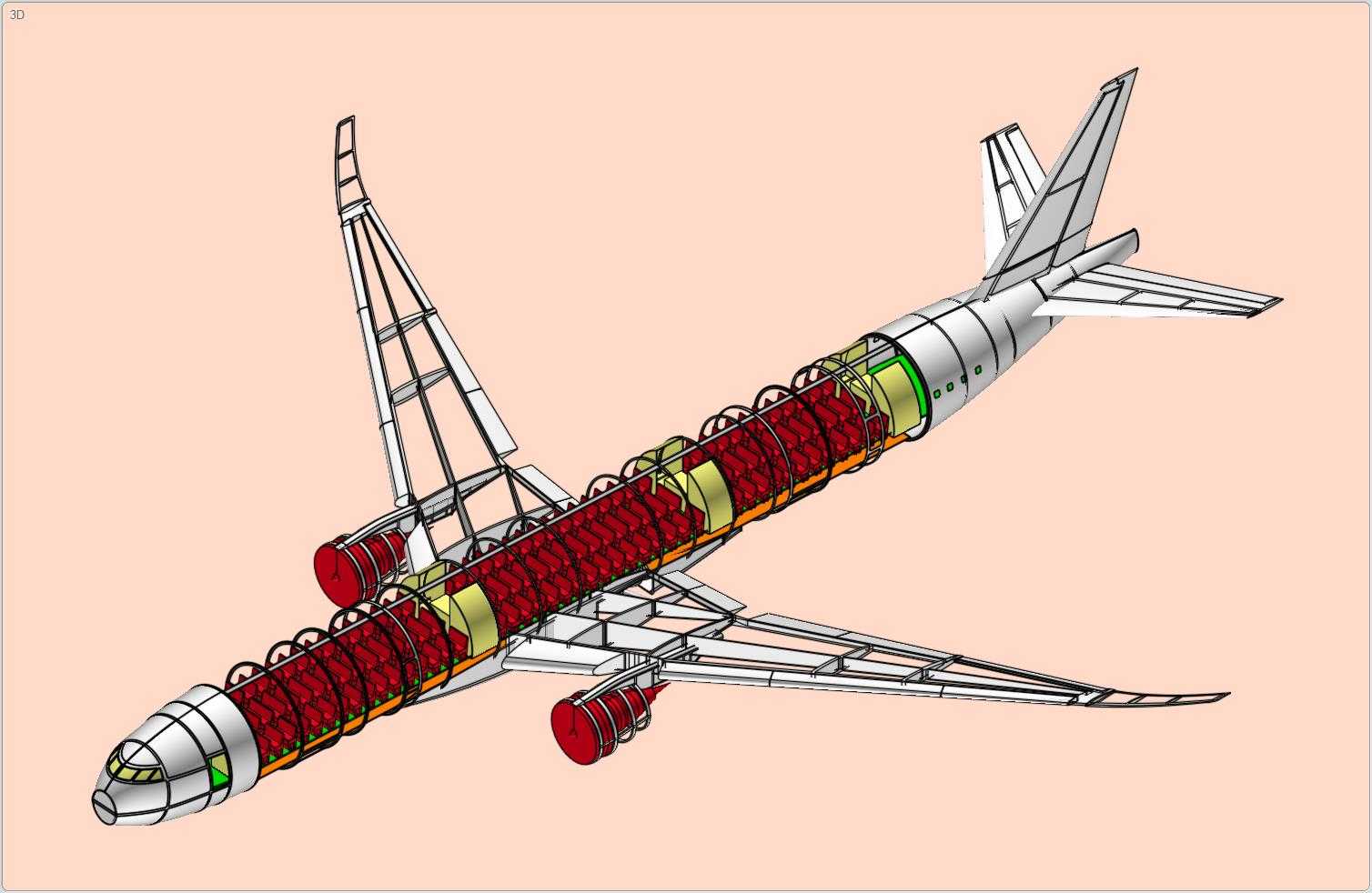

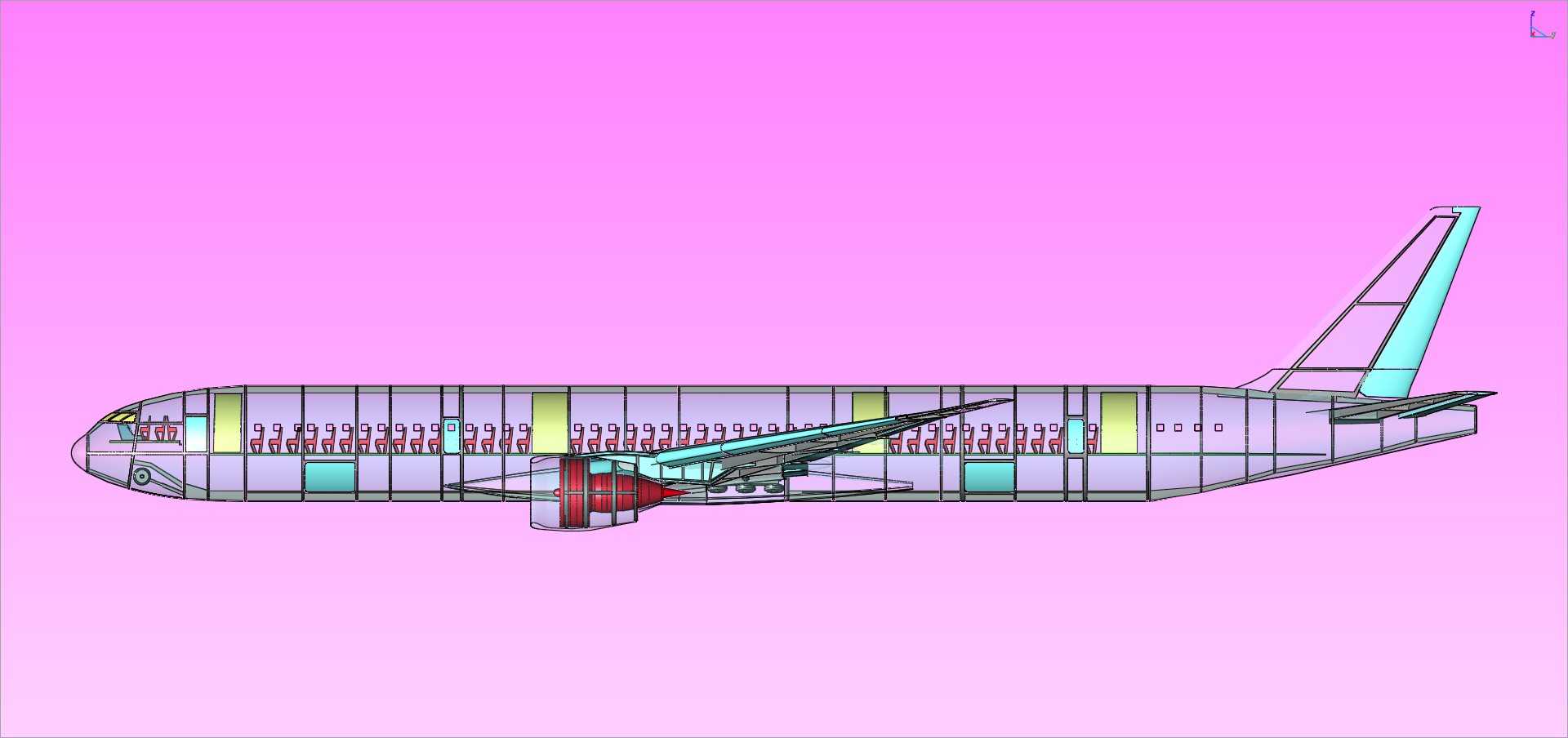

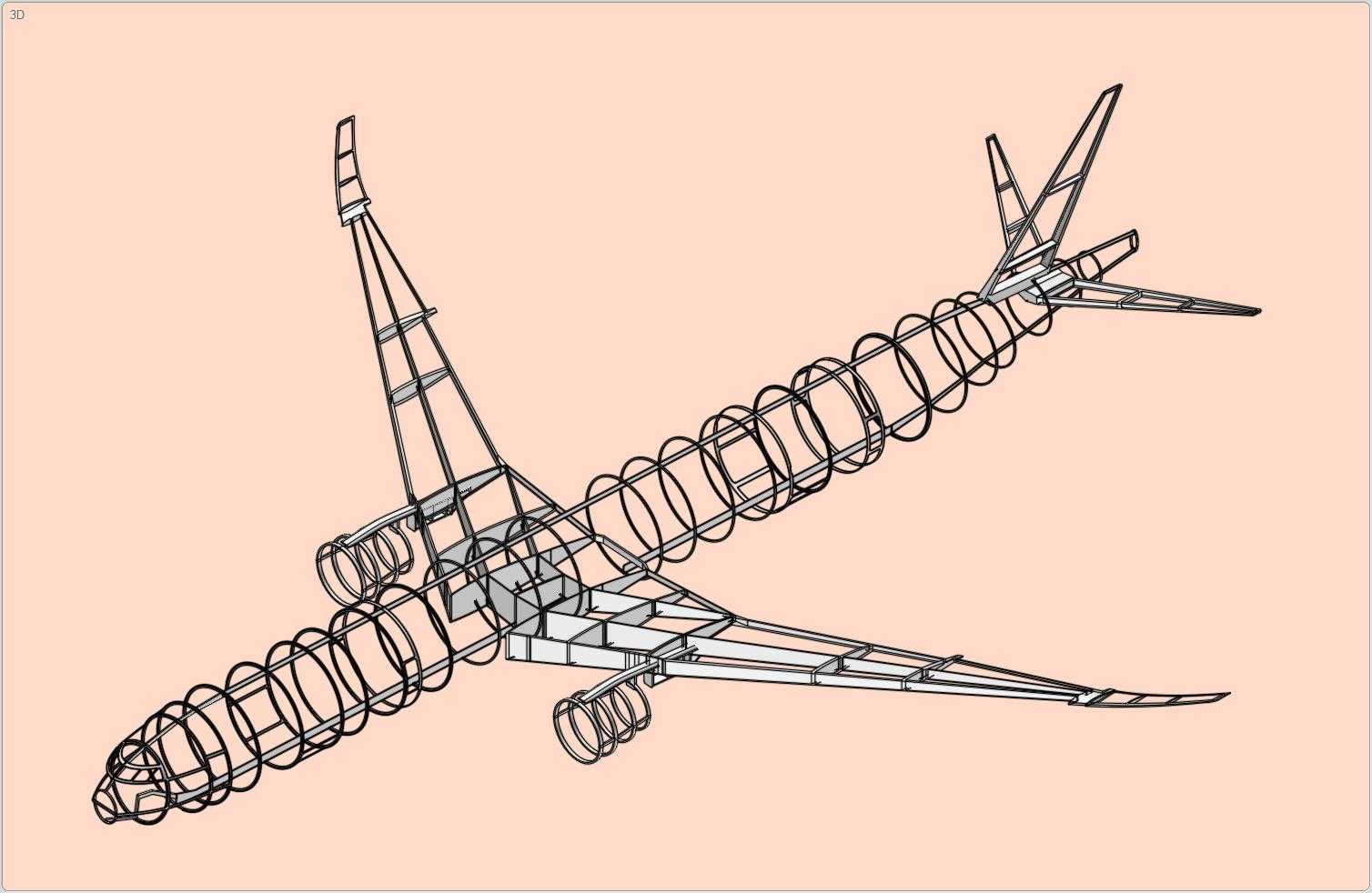

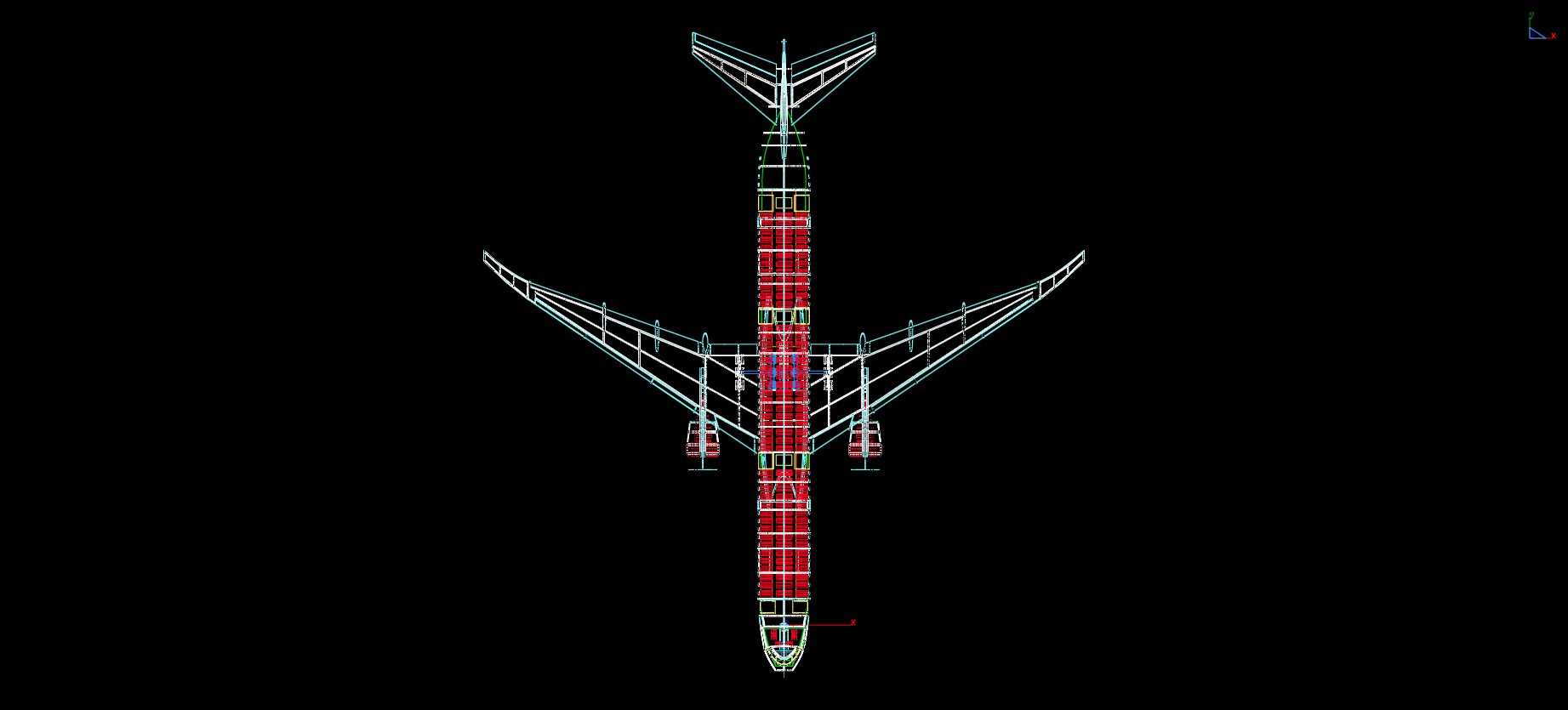

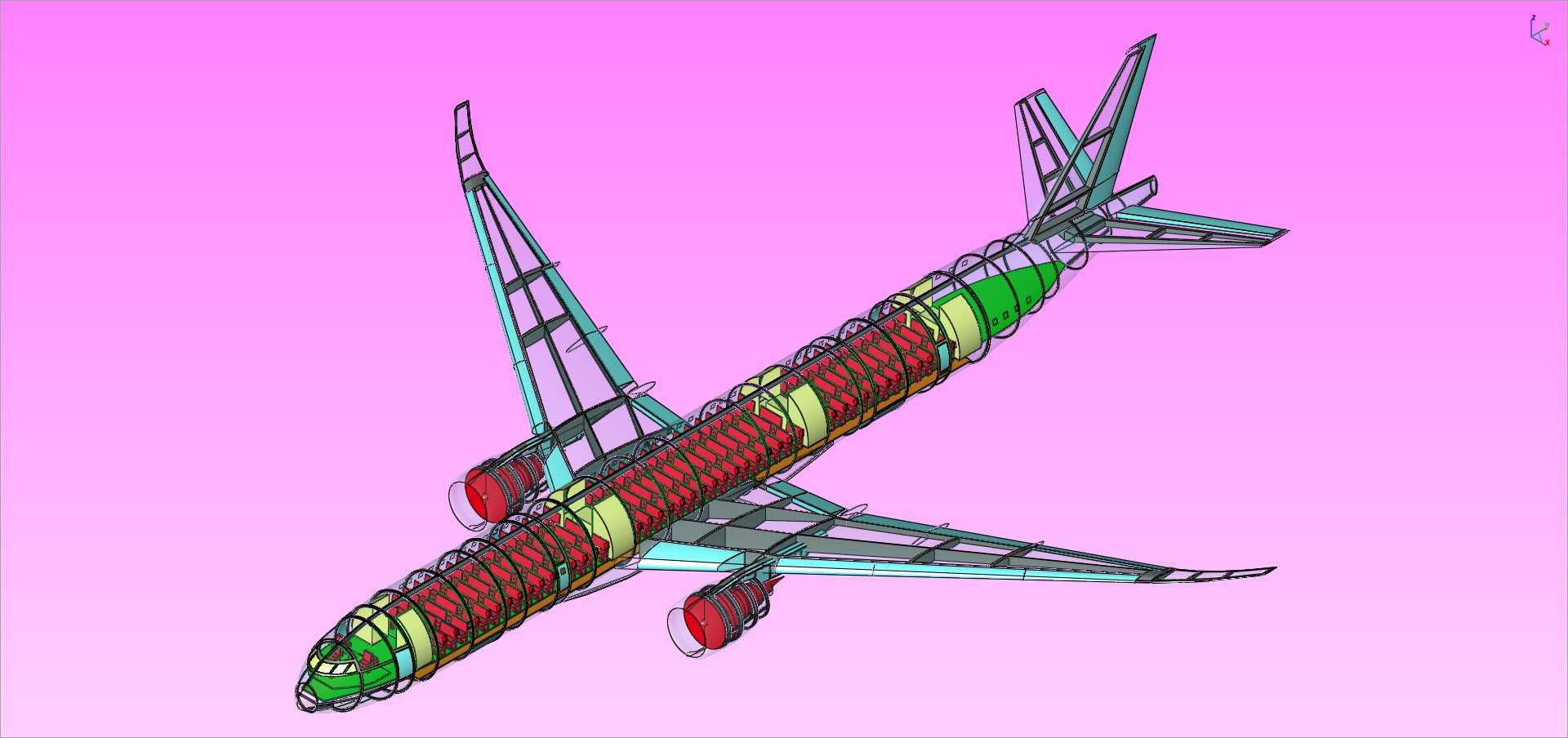

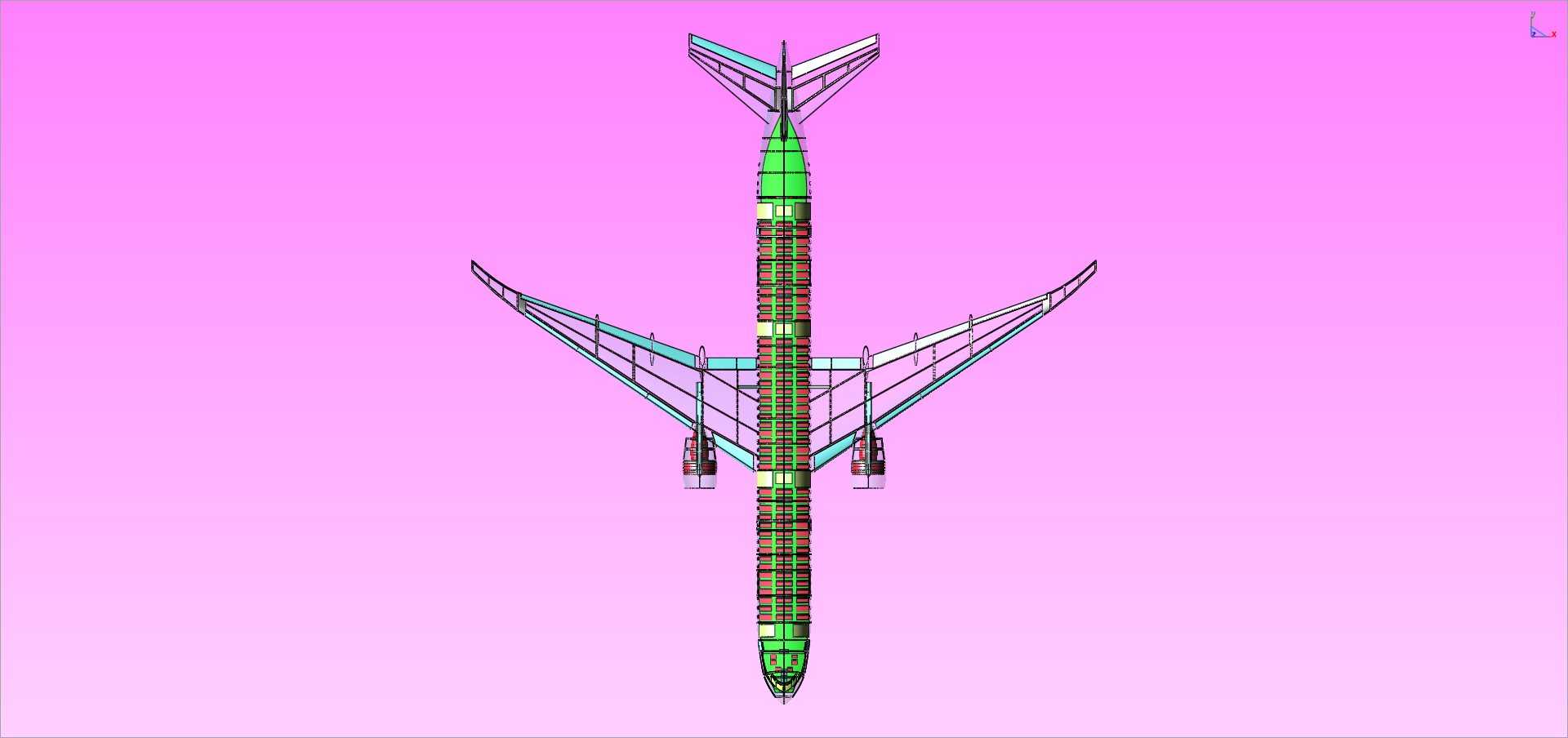

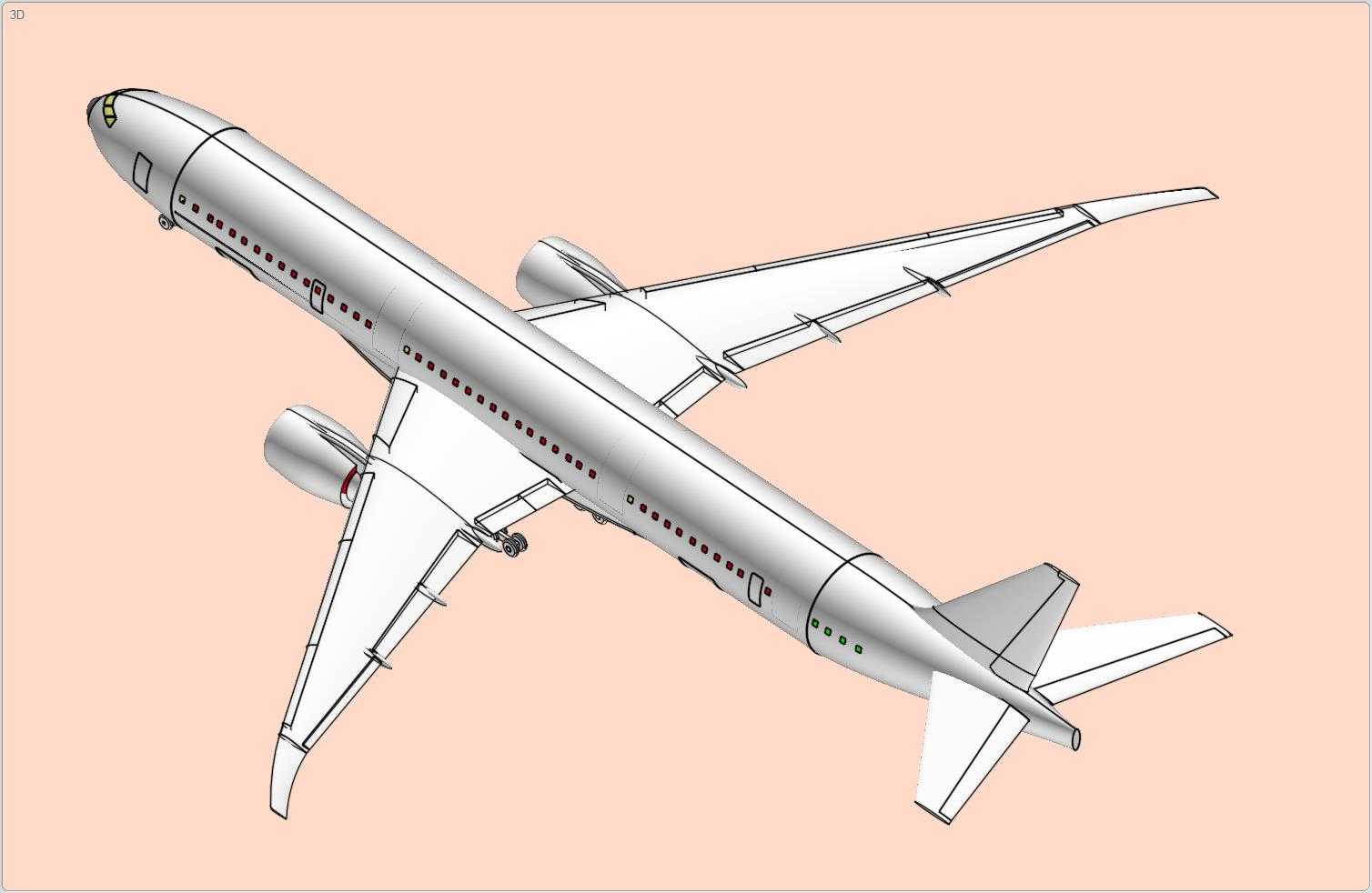

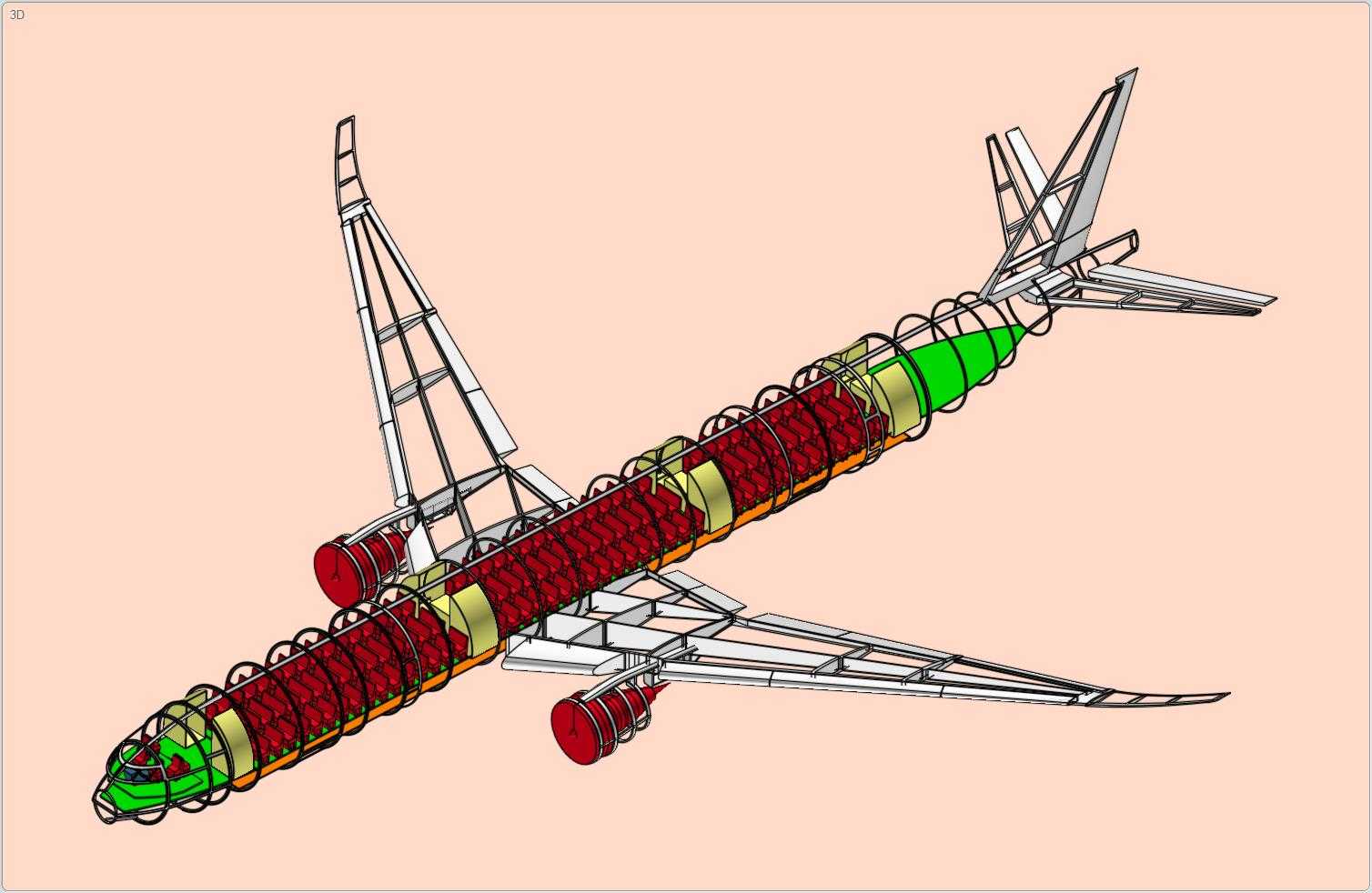

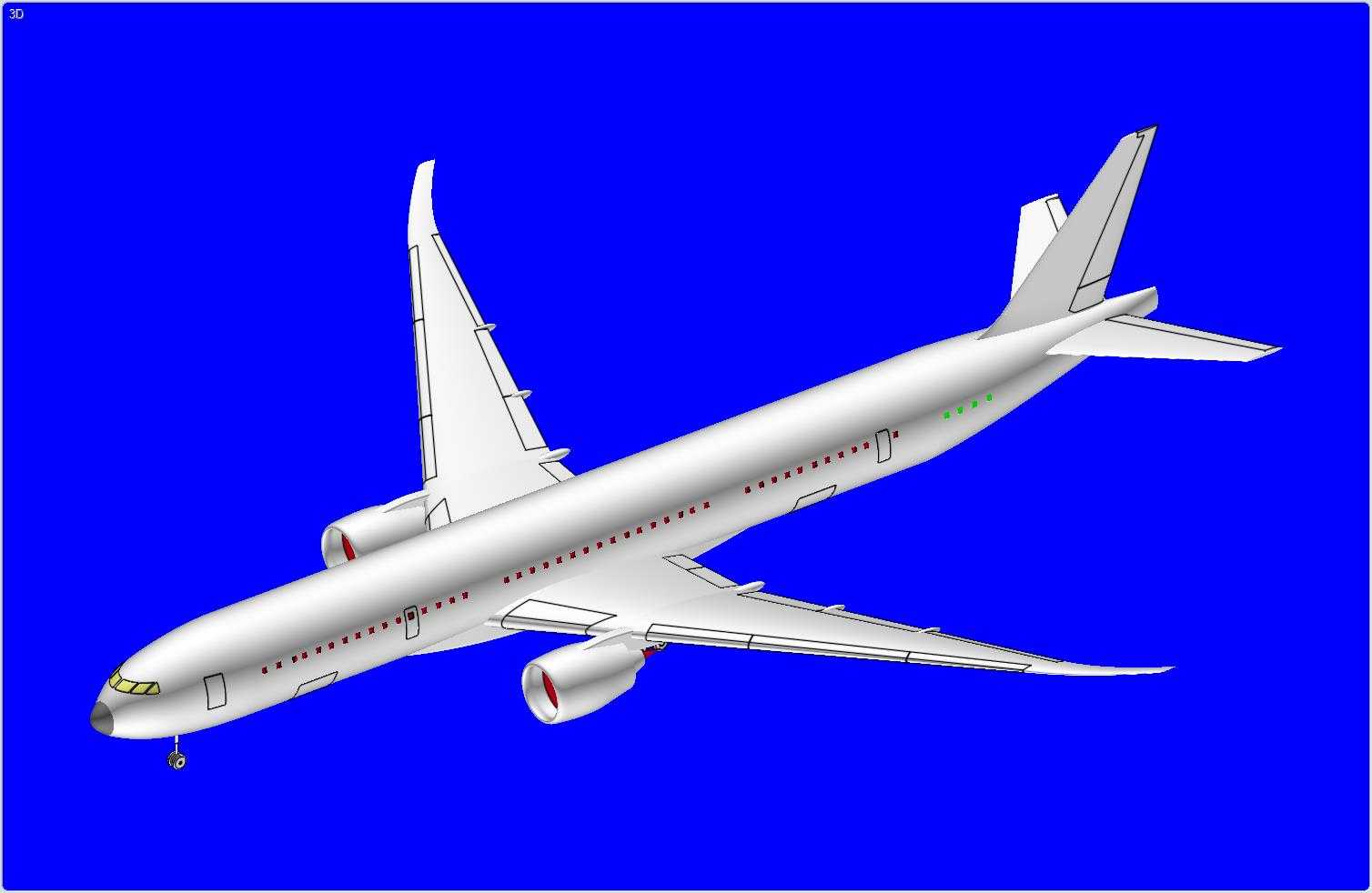

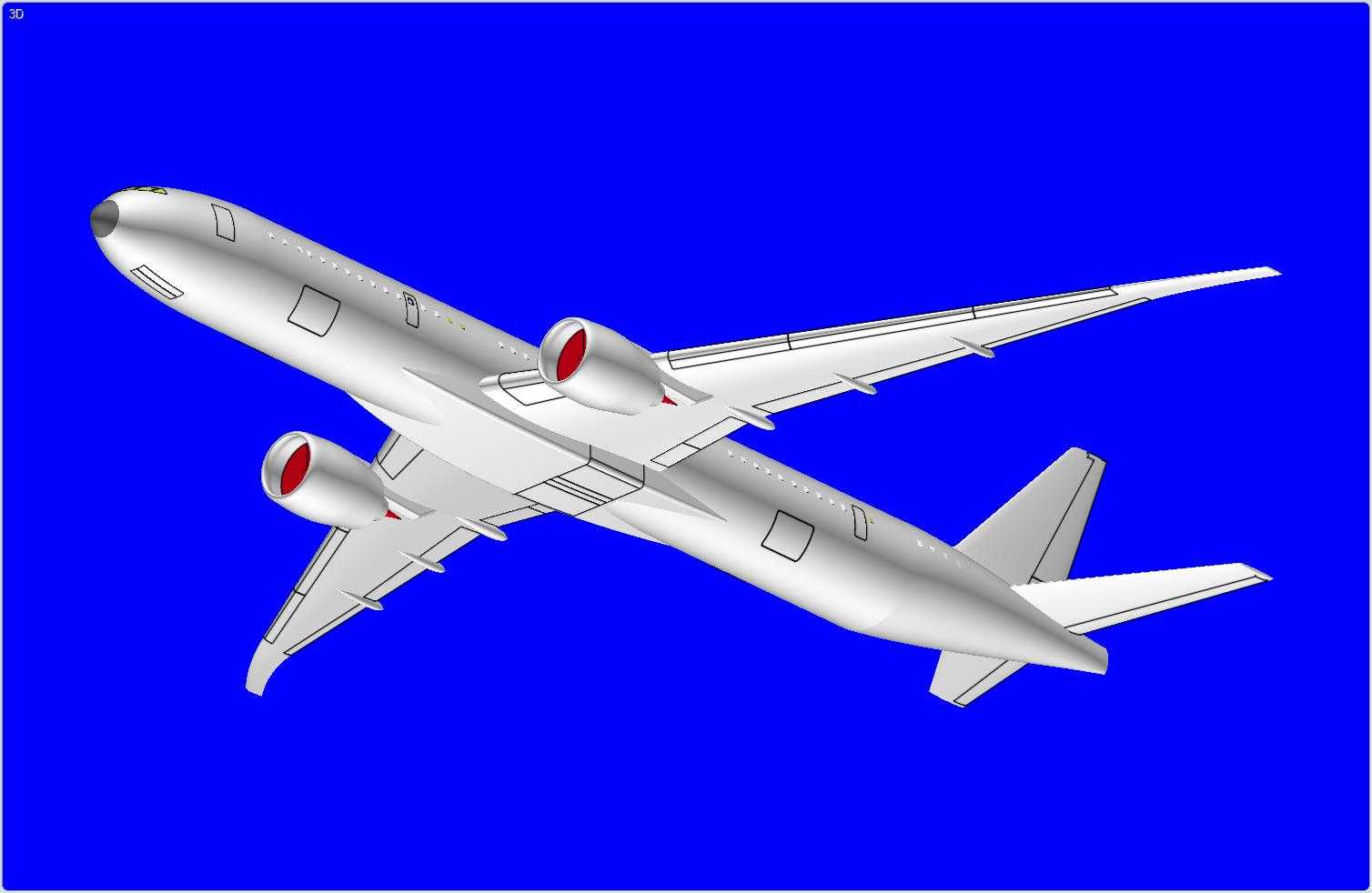

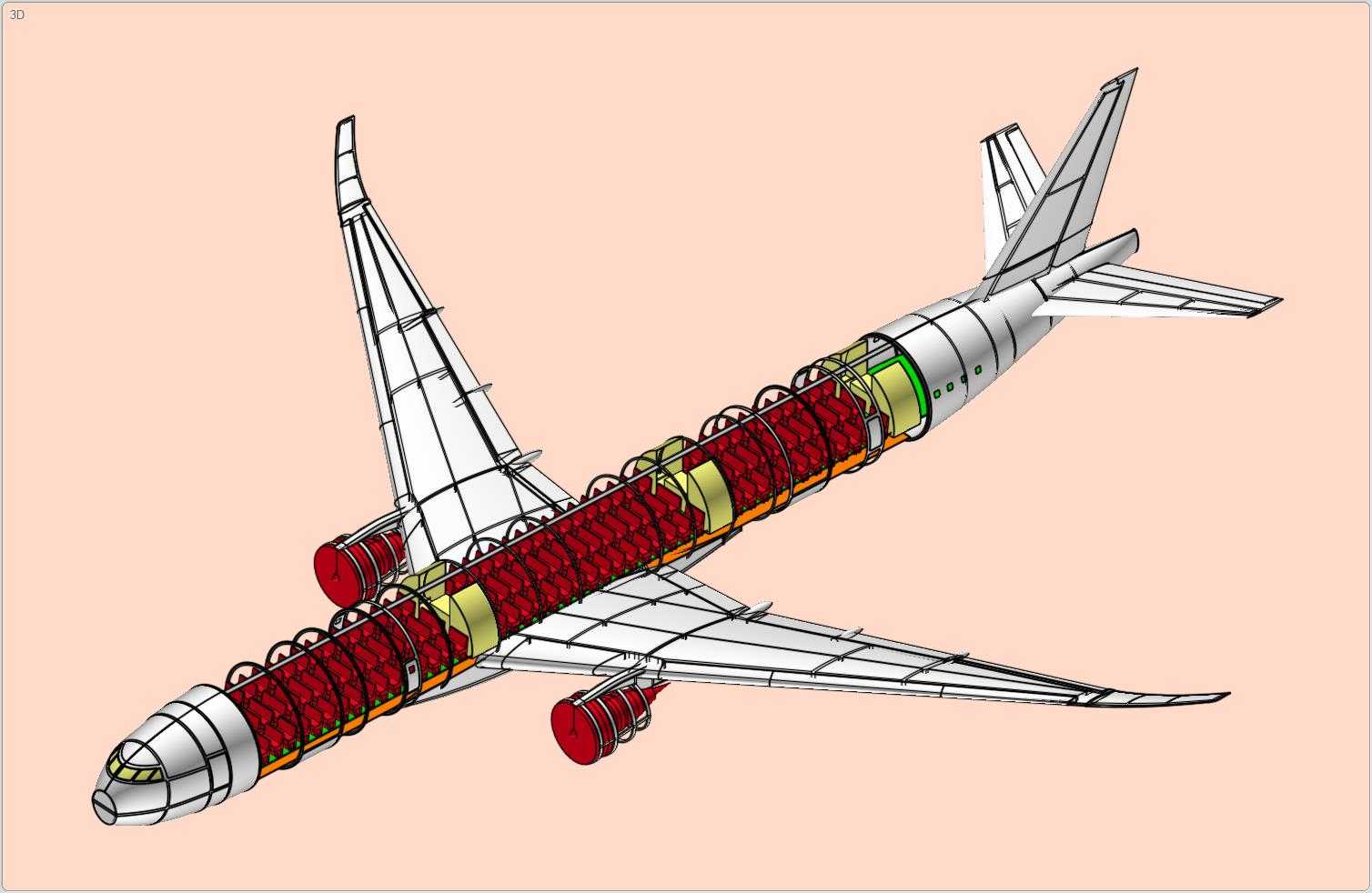

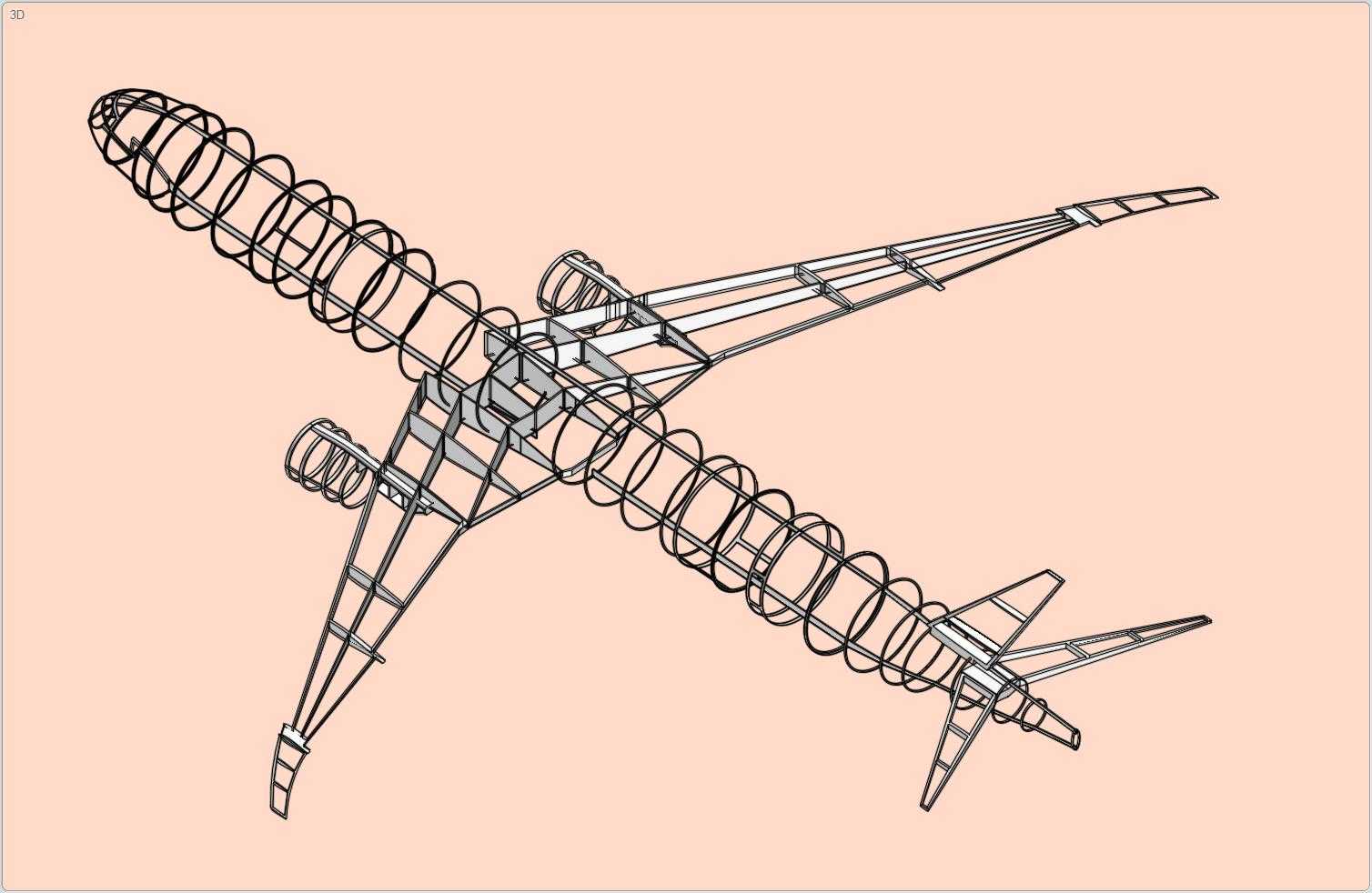

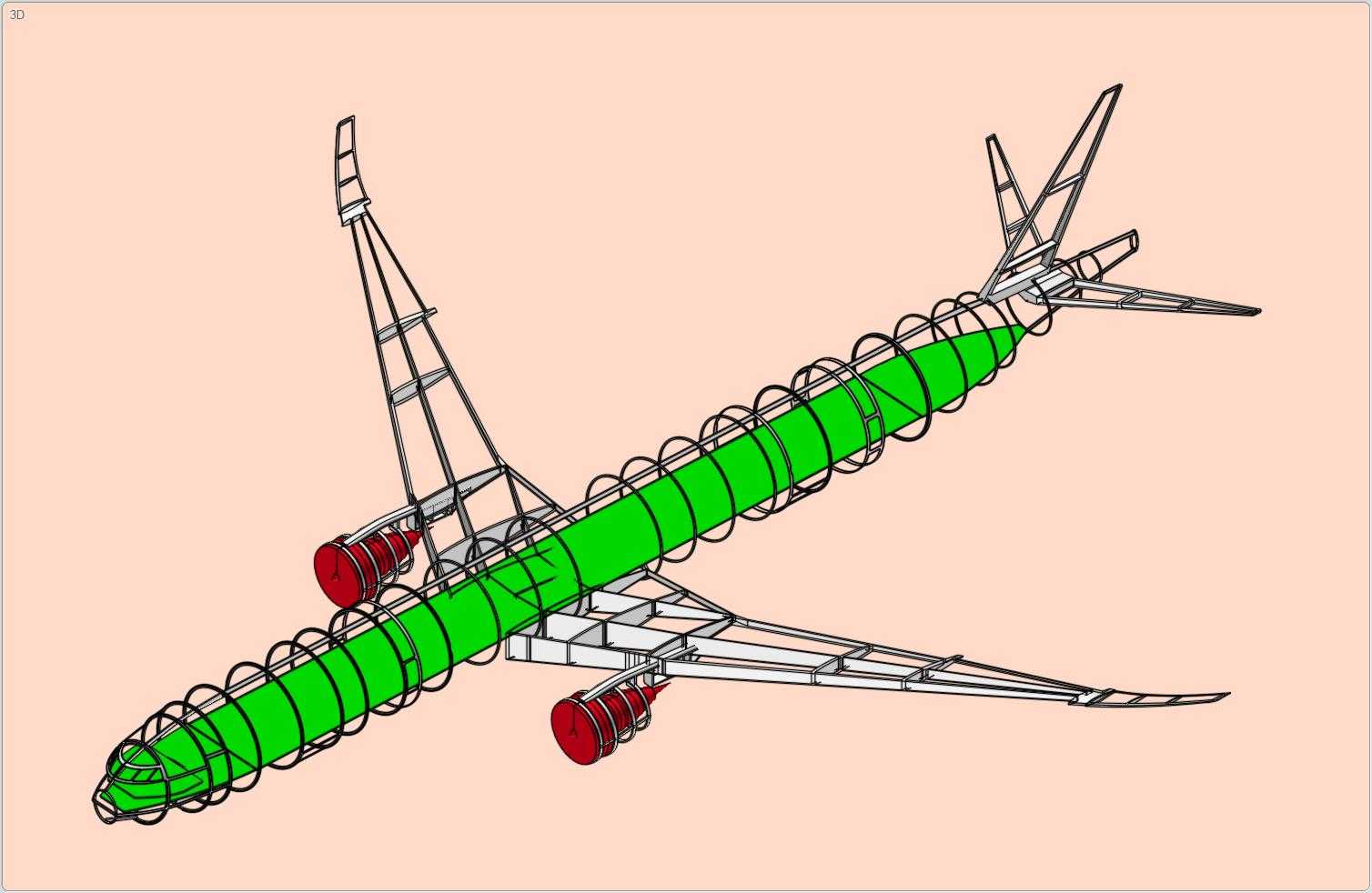

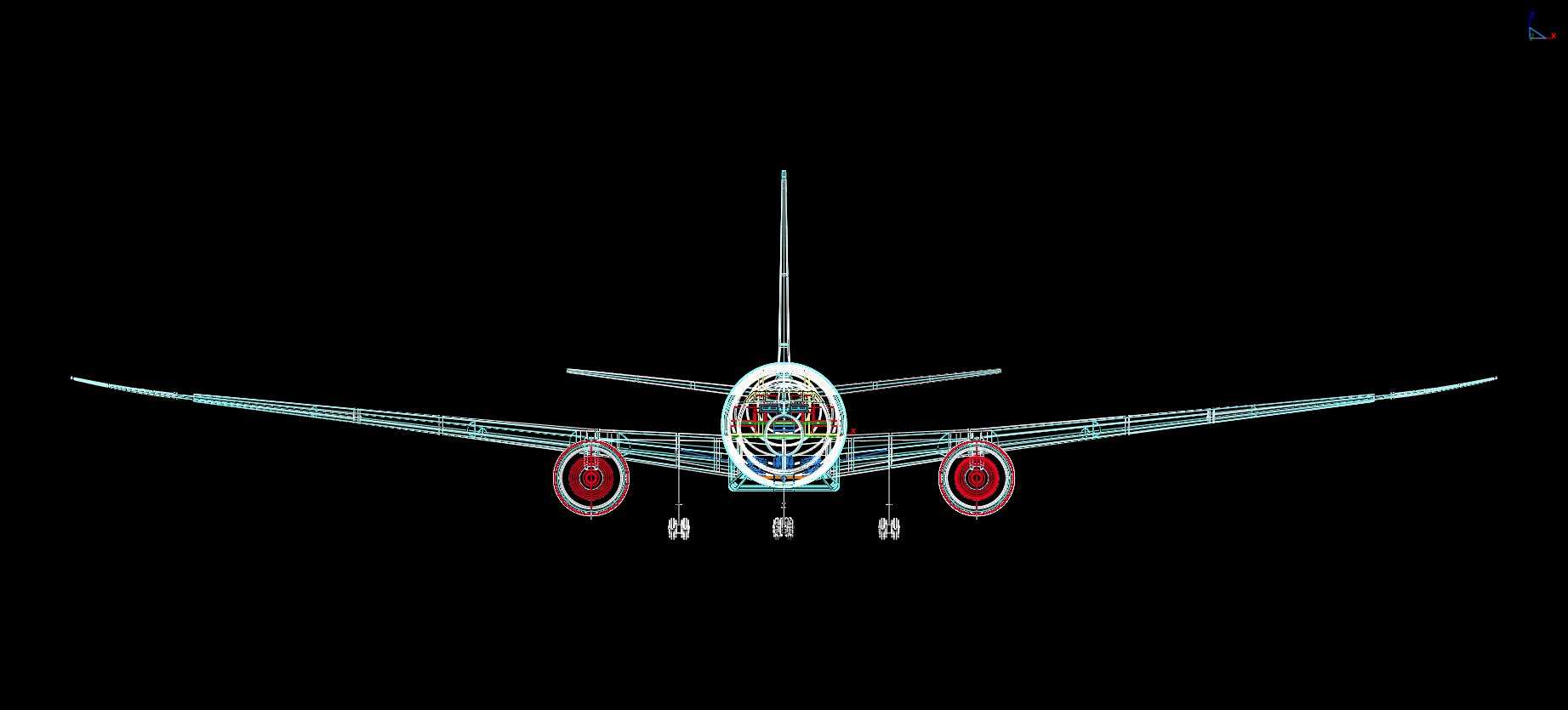

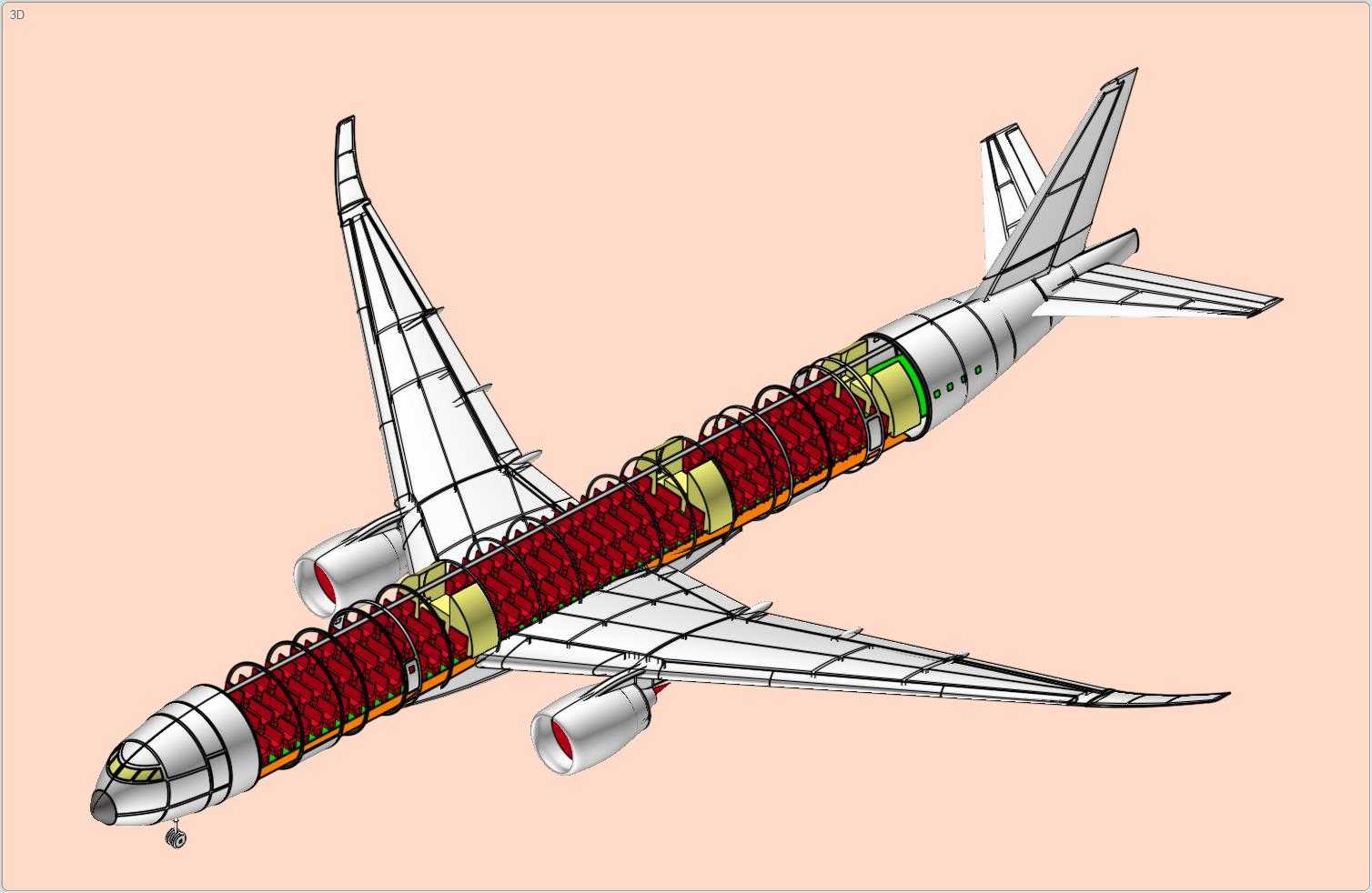

这套宽体客机装配结构可覆盖航空类教学演示、概念方案迭代、结构原理展示等多类场景，在航空院校的飞行器设计课程中，可作为大涵道比客机总体布局的具象参考，帮助学生理解干线客机的部件分区逻辑；在民用航空概念设计阶段，也可作为基础构型载体，快速验证翼吊发动机布局、超临界机翼与机身的匹配关系，省去从零搭建基础外形的重复工作量。整个装配体由两百余个子装配模块下的三百余个独立实体零件构成，覆盖了机身筒段、机翼主承力结构、尾翼操纵面、起落架舱段、发动机短舱、客舱舷窗与舱门等全机核心结构，各零件间保留了实际装配的约束关系，可拆解查看不同系统的布置边界。从设计逻辑来看，建模过程完全遵循公开的干线客机三视图纸基准，先以机身对称面为基准搭建全机坐标系，确定机身总长、翼展、机身直径、发动机吊挂位置的核心尺寸边界，再逐步细化各段结构：机身段按照前起落架舱、主起落架舱、机翼对接框、尾翼对接框的位置划分分段，保证各段对接面的形位公差符合常规客机的结构设计规范；机翼部分采用了新一代宽体机的折叠翼尖构型，还原了翼面的后掠角、上反角以及发动机吊挂的安装位置，机翼与机身的对接区域预留了中央翼盒的结构空间，符合实际客机的传力路径设计；尾翼部分区分了垂直安定面、水平安定面与对应操纵面的外形边界，垂尾后掠角度与平尾的安装位置匹配公开的机型参数，保证全机气动外形的合理性。在安装边界的把控上，模型严格遵循宽体客机的实际尺寸比例，机身直径可容纳双通道客舱的布置空间，主起落架的轮距、轴距参数符合大型客机地面滑行的转弯半径要求，发动机短舱与机翼、地面的间隙满足实际起降的安全距离要求，机翼折叠后的翼展尺寸符合常规机场停机位的宽度限制。需要说明的是，该模型为概念构型还原，细节部分基于工程经验做了合理简化，未覆盖航电、液压等内部系统的精细管路布置，适合作为总体布局层面的设计参考，使用者可在此基础上针对特定研究方向做进一步的细节深化，比如细化增升装置的缝翼、襟翼结构，补充起落架的收放机构，或是调整发动机短舱的外形参数匹配不同的动力方案，在课堂教学场景中，也可基于该模型拆解不同部件的装配关系，讲解大型运输类飞机的结构设计逻辑，帮助学习者建立全机总体设计的系统认知。
