破碎机配套振动给料机结构设计

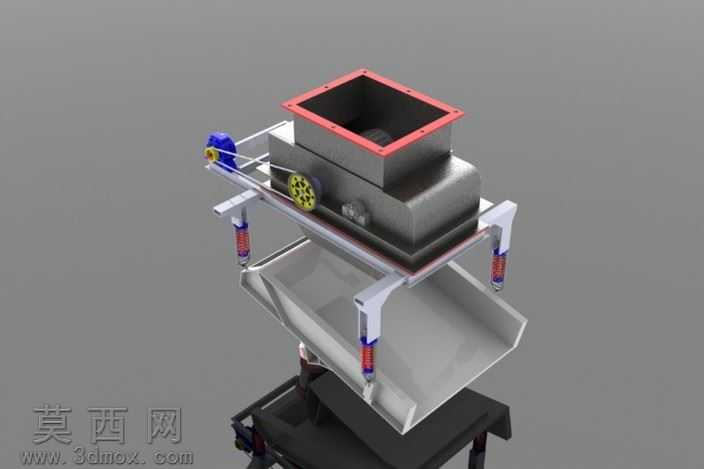

本模型为破碎机配套的振动给料设备，采用三维参数化建模完成整体结构设计，建模过程中对各功能模块进行了独立的零件绘制与装配约束，完整还原了设备的实际运行结构。模型整体分为上部受料仓、振动驱动单元、缓冲支撑组件、下部导料槽以及机架底座五个核心部分，受料仓顶部设计有带螺栓孔的方形法兰边，可与上游出料设备实现密封对接，仓体采用加厚板材设计，能够承受大块物料下落的冲击载荷，避免长期受料出现仓体变形问题。振动驱动部分设置有偏心激振结构与传动齿轮组，通过电机带动偏心块旋转产生规律的激振力，驱动槽体沿特定方向做高频小幅振动，让物料在槽面上均匀向前输送，实现对破碎机的连续均匀给料，避免破碎机因进料不均出现堵料、负荷波动过大的问题。支撑部分采用多组弹簧阻尼支撑柱，均匀分布在槽体与机架之间，既能够为振动槽体提供稳定的弹性支撑，保证振动轨迹的稳定性，又可以有效吸收振动能量，减少振动向机架以及基础的传递，降低设备运行时的噪音与基础共振风险。下部导料槽采用倾斜式溜槽设计，槽面做了平滑过渡处理，能够将振动输送来的物料精准导入破碎机的进料口，避免物料撒落。建模过程中对所有配合面做了公差适配设计，传动部件预留了合理的装配间隙，弹簧参数根据设备整体重量与激振力大小做了匹配选型，保证设备运行时的振动参数处于合理区间。渲染阶段对不同部件赋予了对应材质，金属结构件采用哑光钢材材质，弹簧部件做了表面处理的金属质感，驱动电机与传动部件做了分色处理，清晰区分不同功能模块，整体渲染效果直观展现了设备的结构组成与装配关系，能够为振动给料设备的设计改进、教学演示以及破碎生产线的布局模拟提供完整的三维参考。
