通风系统用方形百叶式超压泄压装置

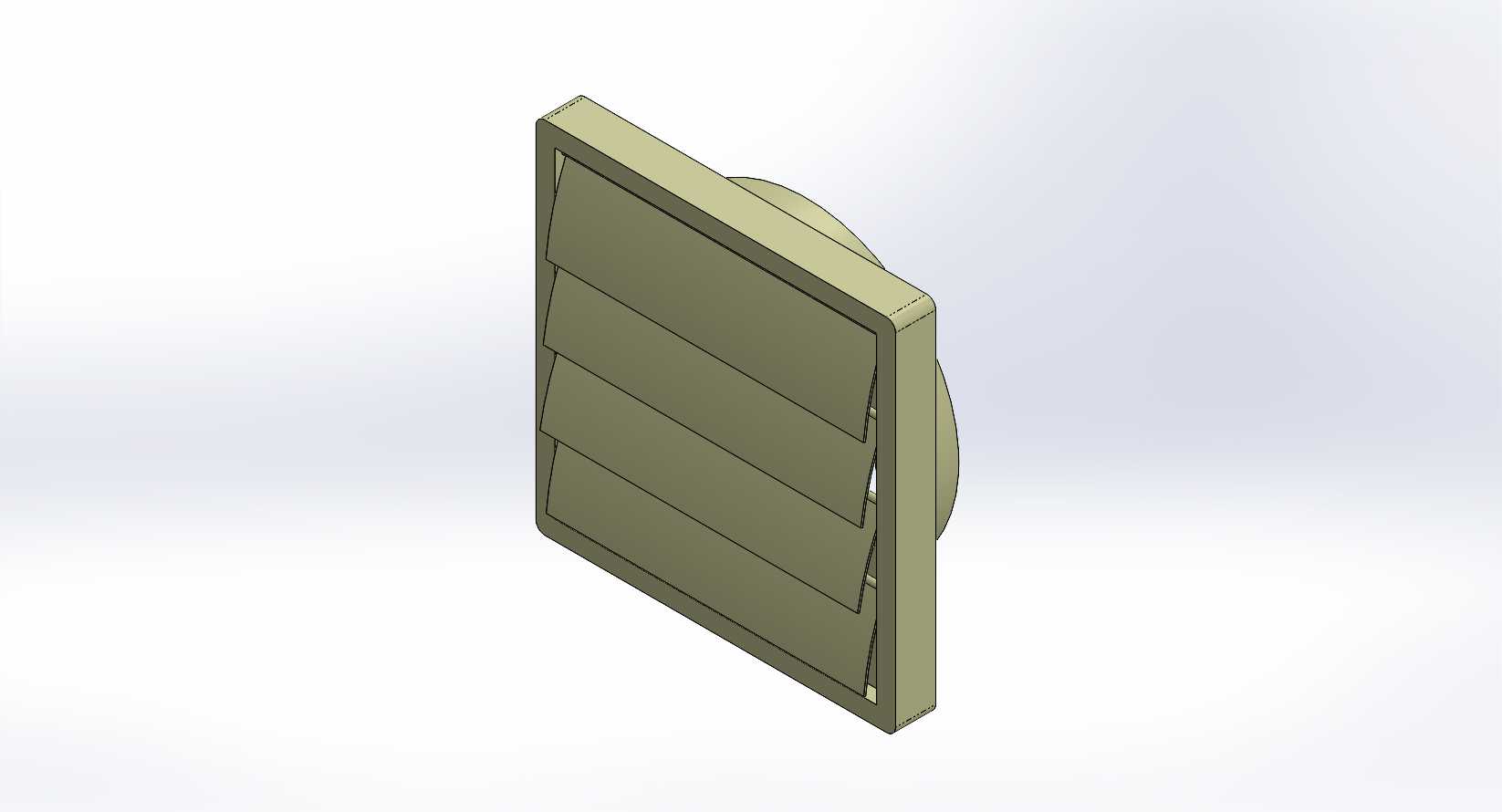

　　这类百叶式超压泄压构件常配套在人防工程、密闭空间通风系统、工业厂房侧墙排风段使用，核心作用是在空间内部风压超过设定阈值时，百叶叶片自动开启向外泄压，当内外压差回归正常区间后叶片依靠自重或配套复位结构回落闭合，避免外部倒灌、杂物侵入，同时维持空间内部压力处于合理区间。从结构设计来看，整体采用方形外框搭配多段平行百叶叶片的布局，外框做了加厚折边处理，安装时可直接贴合墙面或风管法兰面，通过周边预留的安装孔位完成螺栓固定，不需要额外做复杂的转接结构，适配常规土建预留洞、金属风管端口的安装边界。叶片采用等间距排布，每片叶片的转轴位置做了偏心处理，保证风压作用下叶片开启角度均匀，不会出现局部卡滞、开启不同步的问题，

　　叶片闭合时相邻叶片的搭接边做了贴合斜面，闭合状态下能有效阻挡外部雨水、飞虫、大颗粒粉尘进入内部空间。设计阶段需要重点考量叶片的开启压力阈值匹配，不同应用场景下的泄压压力要求存在差异，比如人防工程的超压排气活门需要满足特定的超压自动开启要求，普通厂房排风泄压则侧重开启阻力小、排风通畅，建模过程中需要反复校核叶片转轴的阻尼、叶片自重与风压的受力平衡，避免出现风压不足时叶片误开启、风压超标时叶片无法完全打开影响泄压效率的问题。从安装适配性来看，这类构件的背部带圆形短接段，可直接承插在圆形风管端口，方形外框覆盖在墙面或风管外侧，安装后整体突出墙面的厚度控制在合理范围，不会占用过多外部空间，同时叶片开启时的转动轨迹做了干涉校核，

　　完全开启状态下叶片不会触碰外框或周边安装结构，保证泄压排风的过流面积达到设计要求。日常使用中这类构件不需要额外的动力驱动，完全依靠压差变化实现自动启闭，维护成本极低，仅需要定期清理叶片搭接位置的积灰，避免杂物卡滞影响闭合密封性即可，结构上没有复杂的传动零件，长期运行的可靠性较高，能适配长期无人值守的通风系统使用场景。建模过程中对叶片的曲面弧度、外框的折边强度都做了对应优化，外框的加强筋结构隐藏在边框内侧，不会破坏外立面的平整性，同时保证长期户外使用时外框不会因为风压、温度变化出现变形，叶片的厚度选择兼顾了结构强度与自重控制，不会因为叶片过厚导致开启压力过高，也不会因为叶片过薄出现闭合时翘缝、漏风的问题。
