台达DOP-B10S工业触控显示终端结构

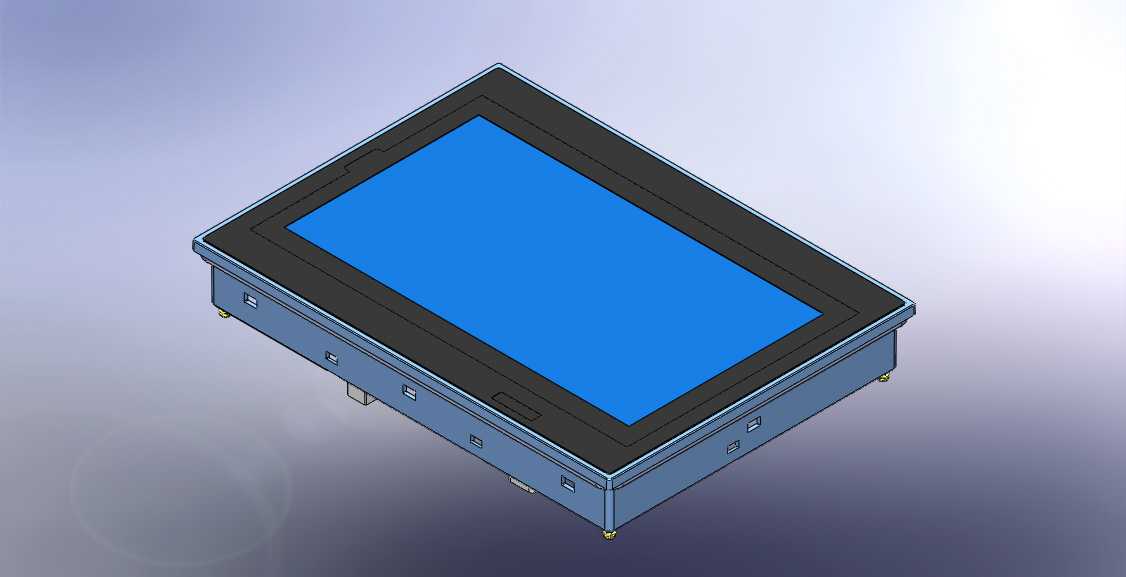

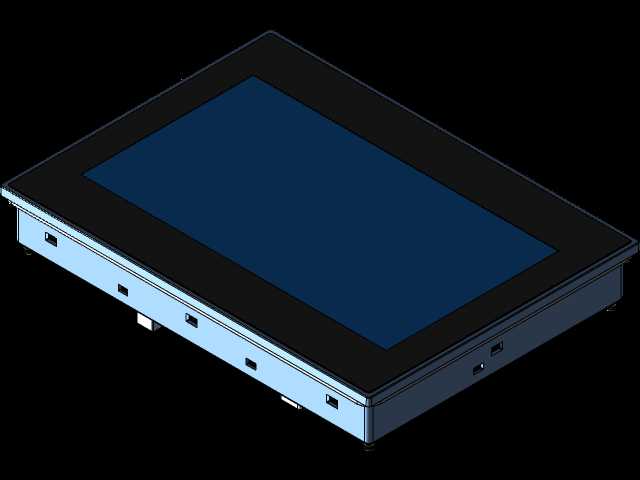

　　这款10寸工业触控显示终端的结构设计，完全围绕工业现场的嵌入式安装需求展开，外壳采用冷轧钢板冲压成型的下壳体搭配阻燃ABS注塑的上边框，整体做哑光蓝灰喷塑处理，避免现场照明反光干扰操作人员视线。前面板的触控区域覆盖钢化玻璃保护层，边缘做黑色丝印包边，既可以遮挡内部的液晶模组固定结构，也能在嵌入式安装时压住柜体开孔的缝隙，达到前面板IP65的防护等级，适配车间多粉尘、少量溅水的使用场景。

　　从安装边界来看，整机下壳体的长宽尺寸比前面板小8mm，形成一圈均匀的安装止口，柜体开孔只需要按照下壳体外形尺寸预留单边1mm的装配间隙，就可以直接将终端推入开孔，通过壳体侧面的四个弹性卡扣卡紧在柜板上，不需要额外打固定螺丝，单人即可完成拆装维护，适配1.2mm到3mm厚度的冷轧钢电控柜门板安装。壳体底部预留了电源、通讯接口的出线缺口，对应位置做了翻边钝化处理，避免划伤通讯线缆的绝缘层，接口排布间距留足了15mm的操作空间，方便现场插拔DB9串口、以太网接头，不会出现相邻接口插头干涉的问题。

　　结构设计阶段特意将内部液晶模组的固定螺柱做了2mm的高度余量，装配时可以通过调整螺柱上的薄垫片厚度，校准触控屏与前面板玻璃的平行度，避免长期使用后触控偏移的问题。壳体侧面均匀分布了6组2mm宽的通风栅格，栅格内侧贴有防尘泡棉，既可以保证内部驱动板的散热空气流通，又能阻挡车间的金属粉尘进入内部造成电路短路。底部的四个角预留了M3的接地螺柱，现场安装时必须将接地螺柱与电控柜的接地排可靠连接，避免工业现场的静电干扰造成触控误动作或者通讯中断。

　　这类触控显示终端主要用在自动化生产线的工位操作端、小型设备的本机操作面板场景，替代传统的按钮、指示灯组合，单块屏幕就可以完成参数设置、状态监控、故障报警显示的全部功能，相比分立元件的操作面板，柜体开孔数量大幅减少，布线工作量能降低六成左右。设计时特意将整机的安装深度控制在45mm以内，适配内部布线空间紧张的小型壁挂式电控柜，不会因为终端深度过大挤压内部的线槽、PLC模块的安装空间。前面板的触控区域做了1.5mm的下沉设计，即使操作人员戴薄劳保手套也可以准确触控，不会误碰到屏幕边缘的功能区域，屏幕表面的钢化玻璃做了防眩光处理，在车间顶部荧光灯直射的情况下也能清晰显示界面内容，不会因为反光看不清参数。
