巴鲁夫M30螺纹电容式接近传感器结构

　　这款M30规格的电容式传感器，是工业自动化产线里非接触式检测场景的常用元件，日常在物料到位判断、液位检测、非金属工件计数这类工位上出镜率极高，和电感式传感器不同，它不需要被测件具备金属导电属性，哪怕是塑料、玻璃、液体、粉体这类材质，都能可靠触发感应信号，适配的场景覆盖了包装、物流、食品加工、机床上下料等多个领域。从结构设计来看，整体采用柱式螺纹主体布局，主体外壳做了六角防滑结构，安装时可以用普通开口扳手直接拧动锁紧，不需要额外定制工装，M30的标准螺纹规格能直接适配市面上通用的传感器安装支架、设备预留安装孔，安装边界上，螺纹段长度足够应对不同厚度的设备壁板安装，配合两个锁紧螺母就能灵活调整感应端面的伸出长度，适配不同的检测距离需求。

　　尾部采用标准的M12快插接头结构，现场布线时不需要做剥线焊接，直接插好配套的航空插头就能完成接线，后期维护更换时拔下插头就能拆换元件，能大幅缩短产线停机维护的时间。感应端做了平齐式的端面设计，安装时可以和设备安装面齐平嵌入，不会因为突出的结构被输送线上的工件剐蹭损坏，外壳的密封结构能适配车间里有切削液飞溅、粉尘较多的恶劣工况，不需要额外做防护遮罩。设计时充分考虑了现场安装的容错性，螺纹安装的结构允许安装时小范围调整感应方向，六角结构的受力面足够大，锁紧时不会出现打滑滑牙的问题，尾部接头的出线方向可以随插头转动，不会因为布线方向受限导致线缆过度弯折。这类电容传感器的核心功能是通过检测电极和被测物之间的电容变化触发输出信号，

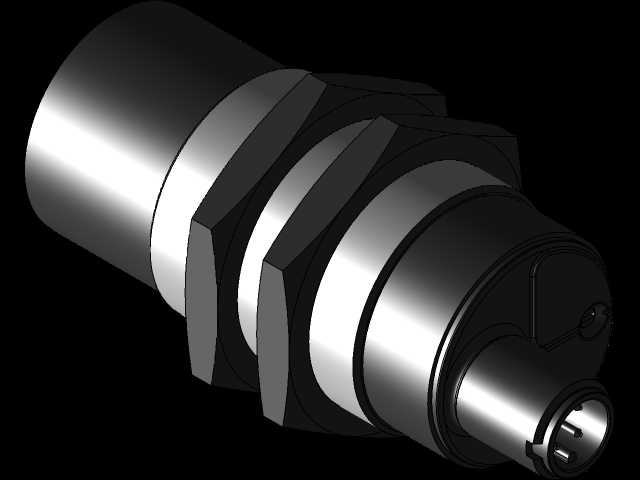

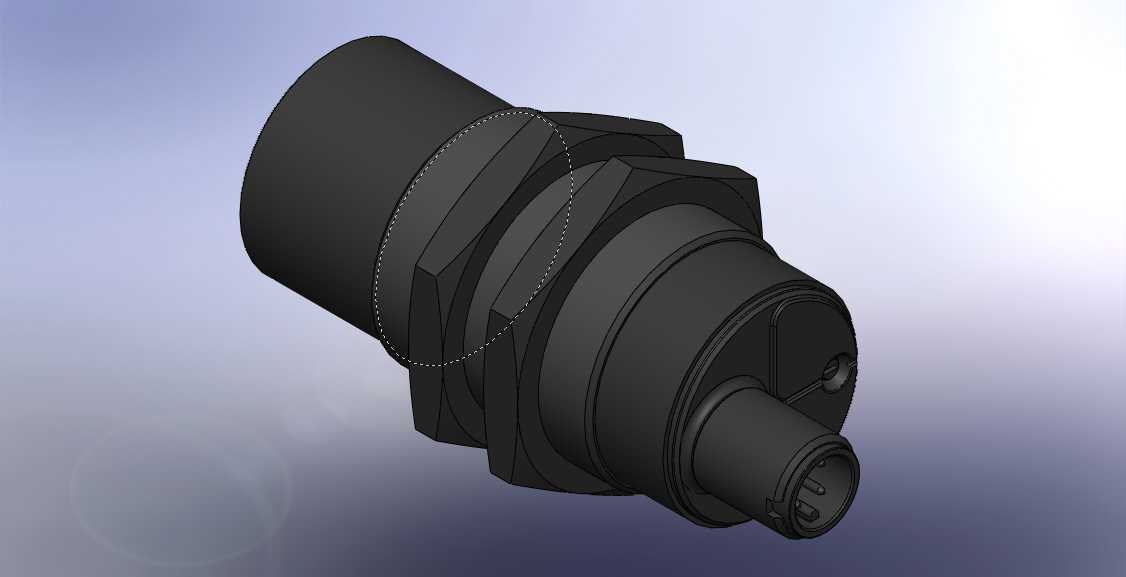

　　相比光电式传感器，它不会受被测物表面颜色、透明度、反光率的影响，在检测透明塑料瓶、深色橡胶件、透明管道内液位的时候，不会出现误触发的问题，结构上没有外露的活动部件，长期运行不会出现机械磨损，使用寿命比接触式的行程开关、限位开关长很多。建模时还原了产品的所有安装配合特征，包括螺纹的牙距、六角部位的对边尺寸、尾部接头的插针位置、感应端面的直径参数，做设备布局设计时可以直接调用这个模型做干涉检查，提前确认传感器安装后和周边工件、工装的安全距离，避免现场安装时才发现空间不足需要重新改支架的问题。
