注塑机用Maddock型螺杆式混合元件结构

在塑料成型加工领域，尤其是注塑、挤出这类需要对熔融聚合物进行充分塑化、均化的工序中，混合元件的性能直接决定了最终制品的成型质量。这款Maddock型螺杆混合元件，是针对常规螺杆塑化段混炼效果不足的问题设计的专用功能部件，主要安装在注塑机螺杆的头部位置，替代常规的屏障段或者混炼头，解决色母分散不均、熔体温度梯度大、添加剂混合不充分等常见生产问题。

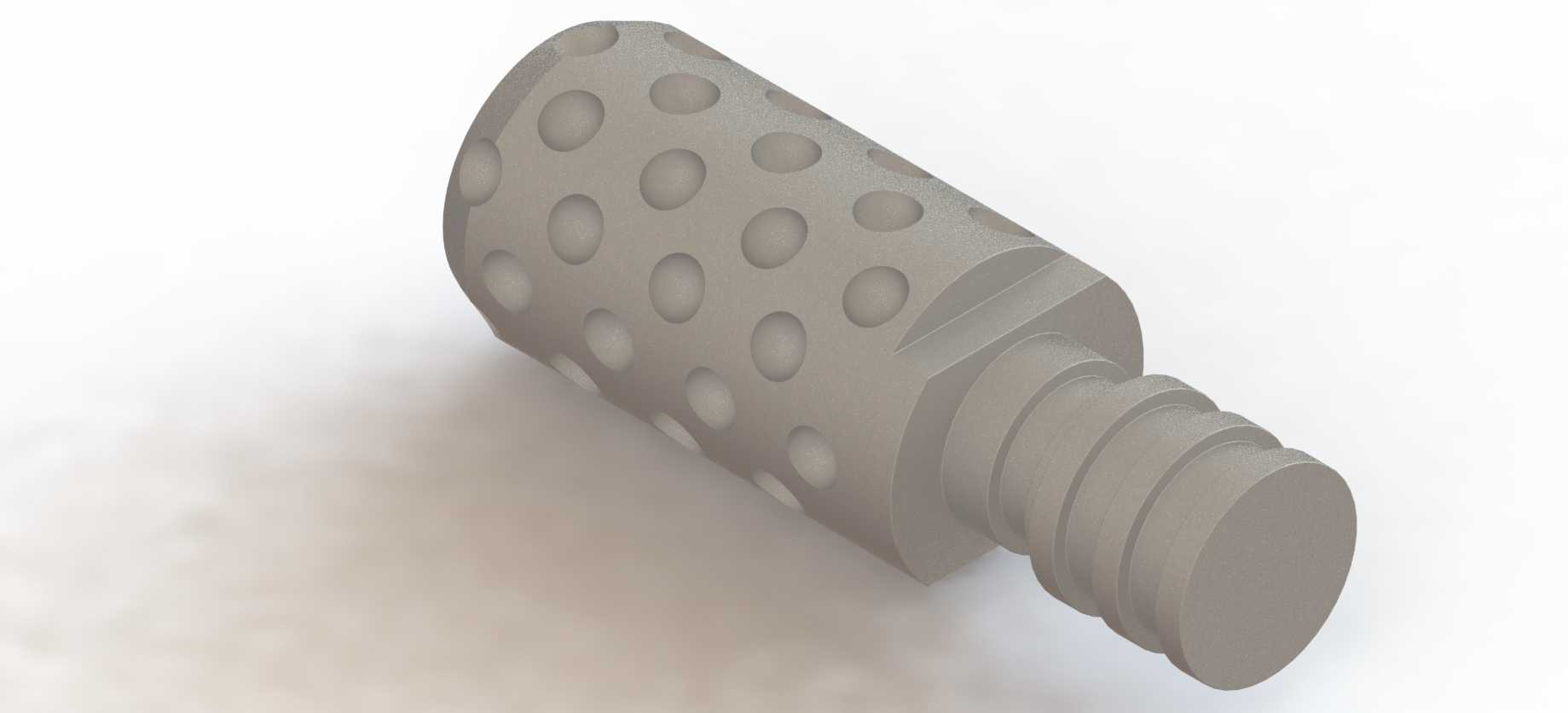

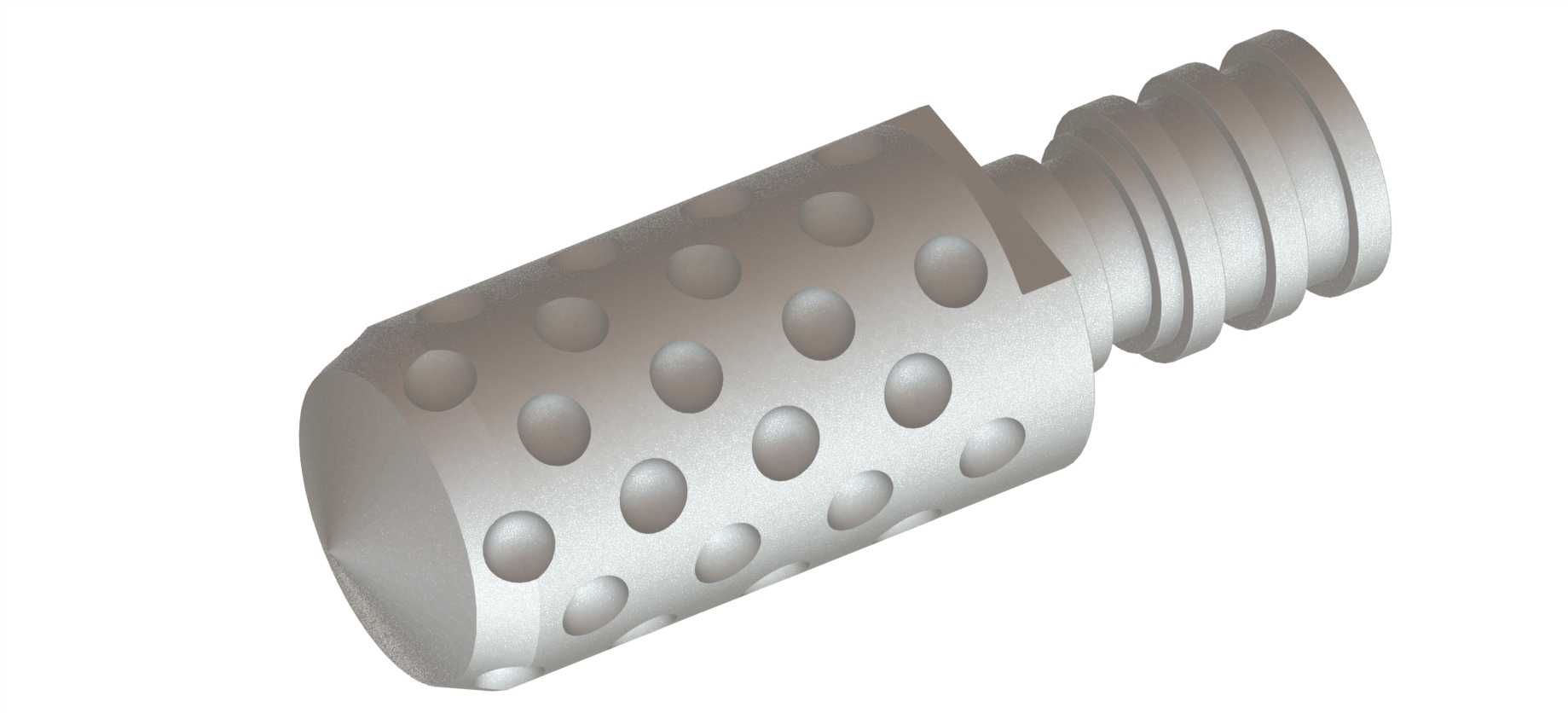

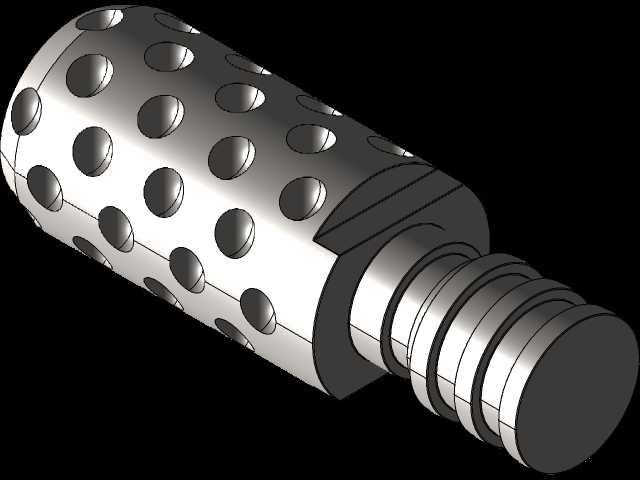

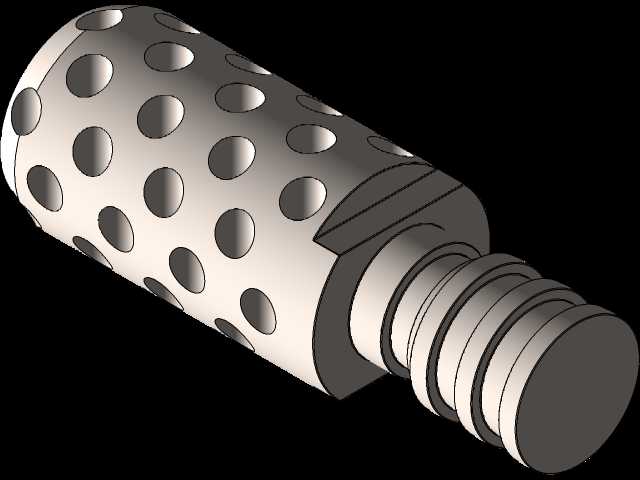

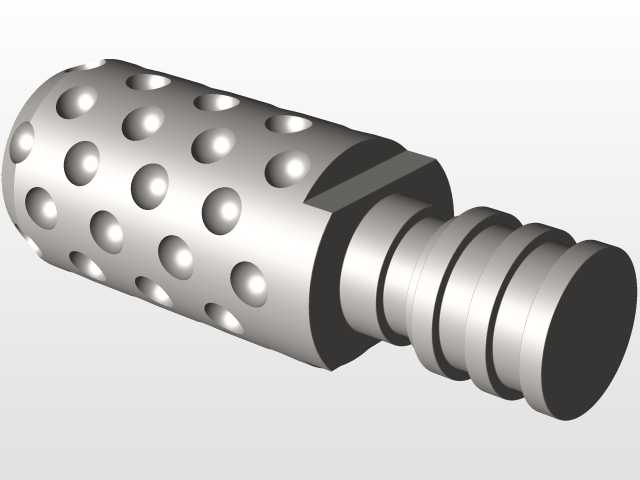

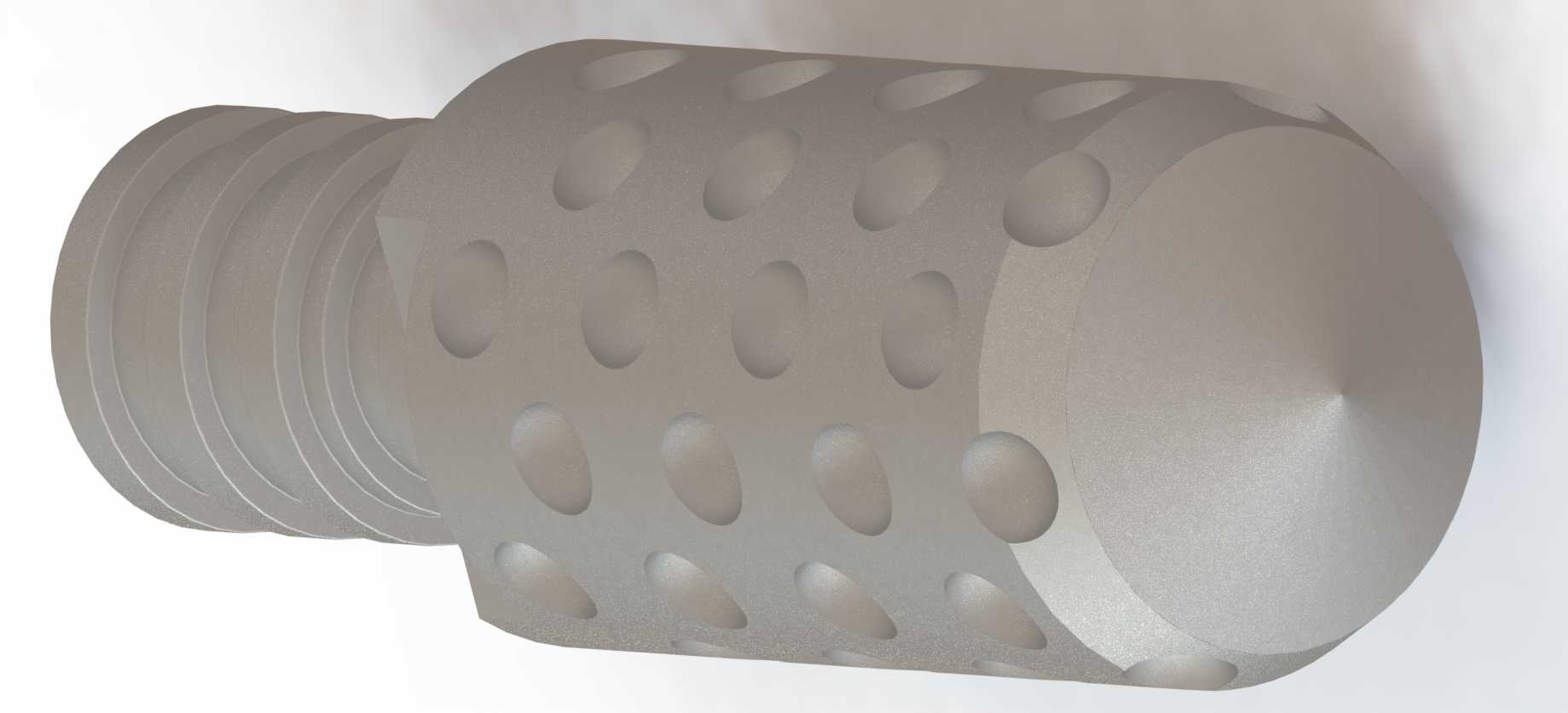

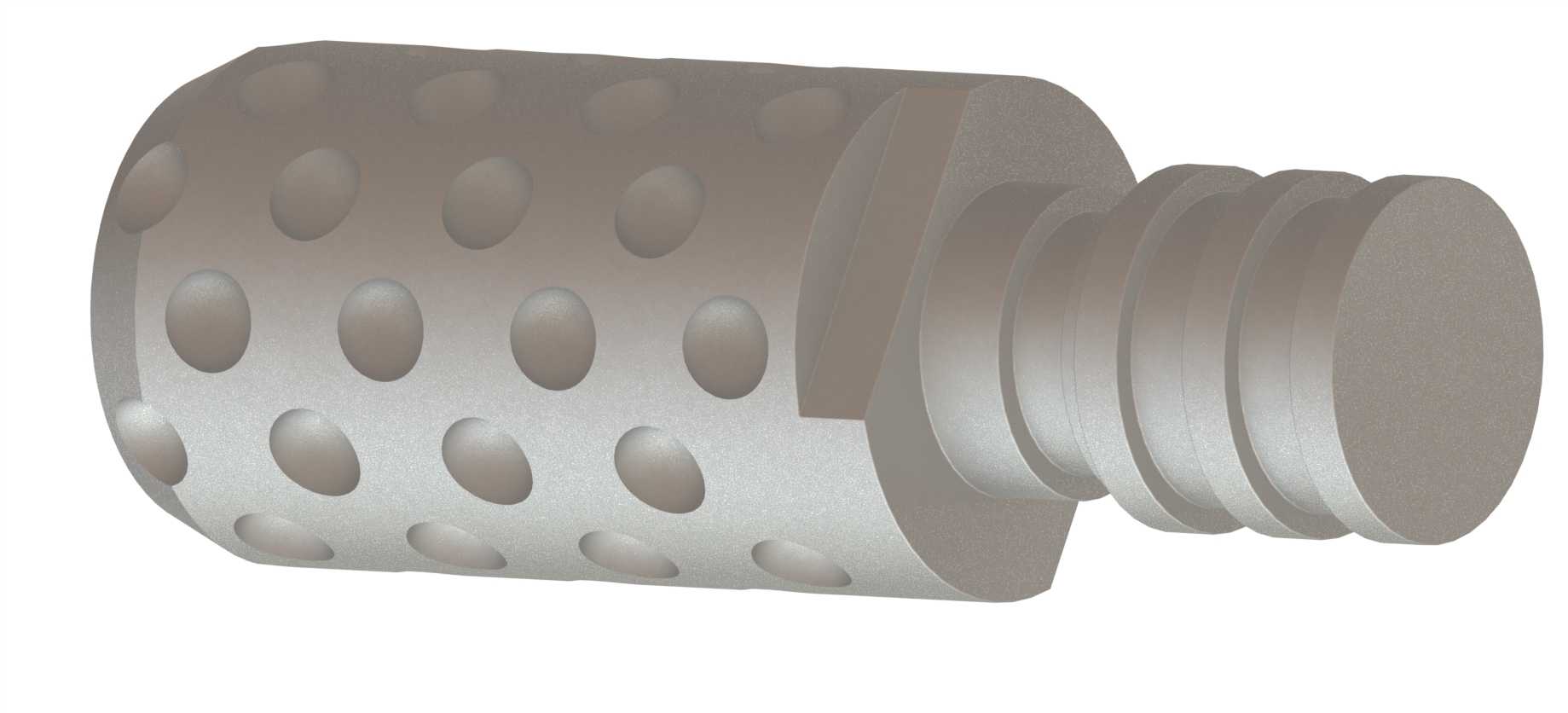

从结构设计来看，该元件整体为同轴回转体结构，一端加工有与螺杆主体连接的外螺纹段，螺纹参数与对应规格螺杆的端部连接螺纹完全匹配，安装时可直接旋合在螺杆端头，无需额外改动螺杆主体结构，安装同轴度公差控制在0.02mm以内，避免高速旋转时出现动平衡偏差导致的螺杆磨损加剧。元件主体的混炼工作段外圆分布有多排规则排列的凹坑结构，这些凹坑并非简单的减重设计，而是经过流道仿真优化的混炼单元：当熔融塑料经过该段时，会在凹坑内形成局部的涡流扰动，打破熔体原有的层流状态，让不同组分的熔体在流动过程中不断分割、转向、重新汇合，既可以实现不同颜色母粒、改性添加剂的均匀分散，也能让熔体内部的温度分布更均匀，避免局部过热导致的材料降解。

不同于常规的销钉式混炼头，这款Maddock结构的混合元件没有突出的销钉结构，整体外圆与机筒内壁的间隙保持均匀一致，不会出现物料在销钉根部滞留碳化的问题，对于加工热敏性塑料比如PVC、POM这类容易分解的材料，能有效减少积料分解产生的黑点、黄纹缺陷。元件的进料端做了平滑的锥面过渡，不会对熔体流动造成突然的截流阻力，避免熔体压力骤升导致的剪切过热；出料端与螺杆头的止逆环位置衔接顺畅，保证射胶时熔体可以平稳进入喷嘴流道，不会出现压力波动导致的制品重量偏差。

在实际选型应用中，该类混合元件的外径尺寸需要与对应机筒的内径匹配，单边间隙控制在0.1-0.15mm之间，间隙过大会导致混炼效果下降，间隙过小则容易在螺杆热膨胀时出现刮镗问题。元件的总长度需要匹配螺杆头段的安装空间，不能超出螺杆的有效行程范围，避免射胶到位时元件与喷嘴发生碰撞。对于不同加工需求，凹坑的直径、深度、排列角度都可以做针对性调整：比如加工高填充改性塑料时，可适当加大凹坑深度增强扰动效果；加工透明塑料时，则可减小凹坑深度，减少物料滞留的风险。这类混合元件在小型精密注塑机上应用尤为广泛，能够在不增加螺杆长径比的前提下，显著提升塑化质量，帮助设备稳定生产高精度的薄壁塑料件、光学透明件以及多色混配制品。
