300级1英寸金属缠绕密封垫片结构设计

在石油化工、电力输送、市政给排水等带压管路系统的法兰连接节点中，密封元件的性能直接决定整套管路的运行可靠性，一旦密封失效引发介质泄漏，轻则造成物料损耗、非计划停机，重则引发安全事故。缠绕式垫片是目前中高压管路法兰连接场景中应用最广泛的静密封元件之一，这款300级1英寸规格的缠绕垫片，正是针对公称压力300磅级的1英寸法兰连接工况开发的密封结构。

从实际工况适配角度看，300磅级的压力等级对应管路系统常见的中高压运行场景，这类场景下法兰连接面会随管路内的压力波动、温度变化产生微小的开合位移，普通的平垫片在反复形变后容易出现回弹不足、密封面压溃的问题，而缠绕垫片采用金属带与非金属填充带交替缠绕叠压的结构，金属带提供足够的结构强度与回弹能力，非金属填充带填补密封面的微观凹凸，能在法兰面出现微小位移时始终保持足够的密封比压，适配温度、压力存在波动的管路工况。

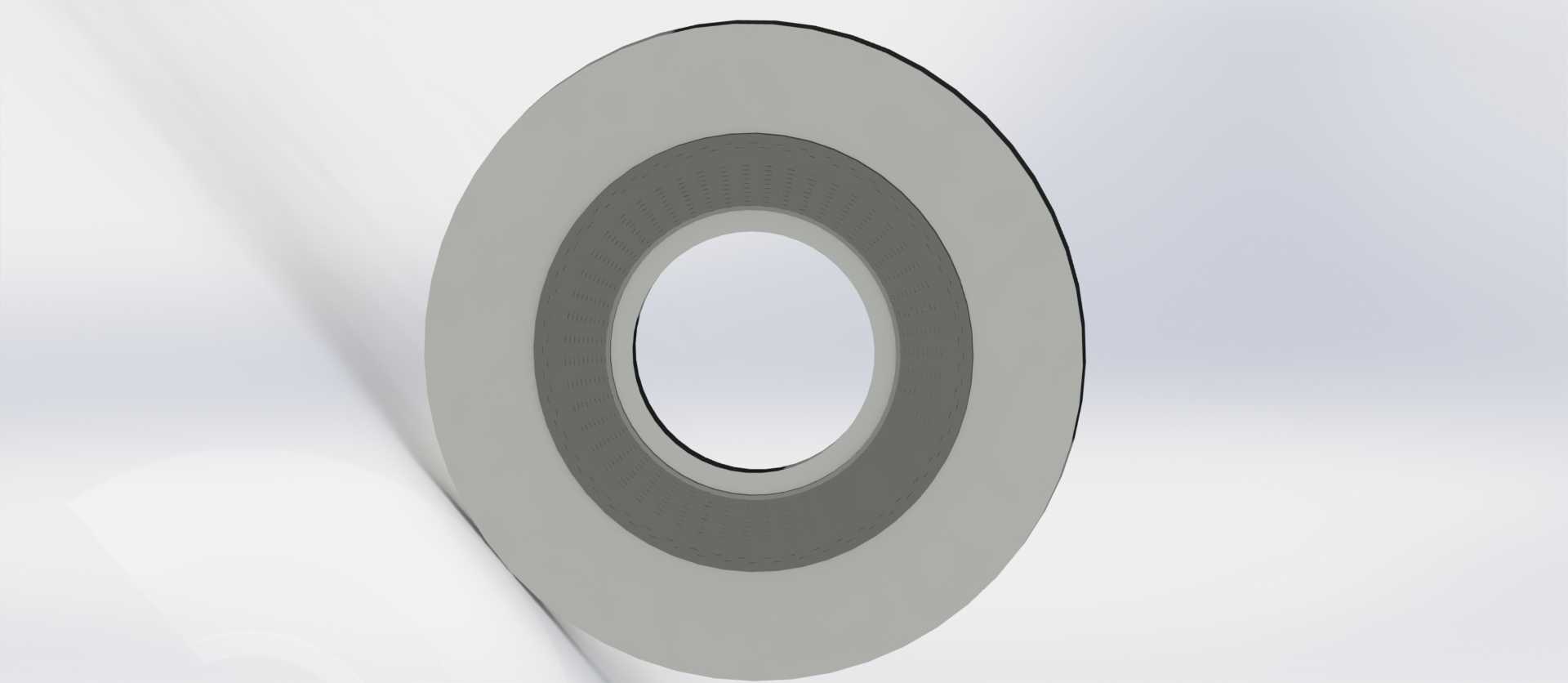

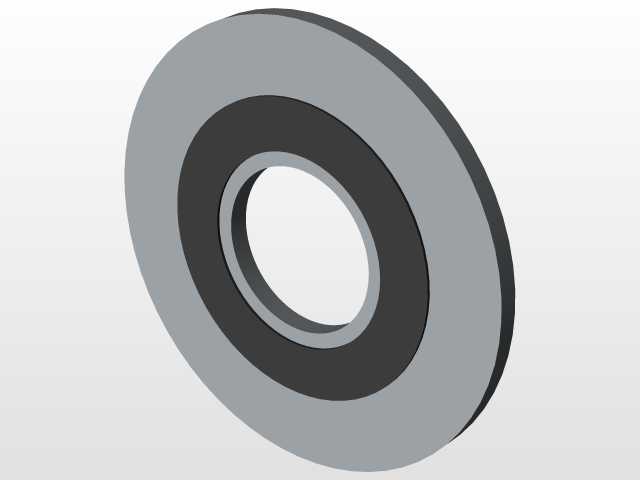

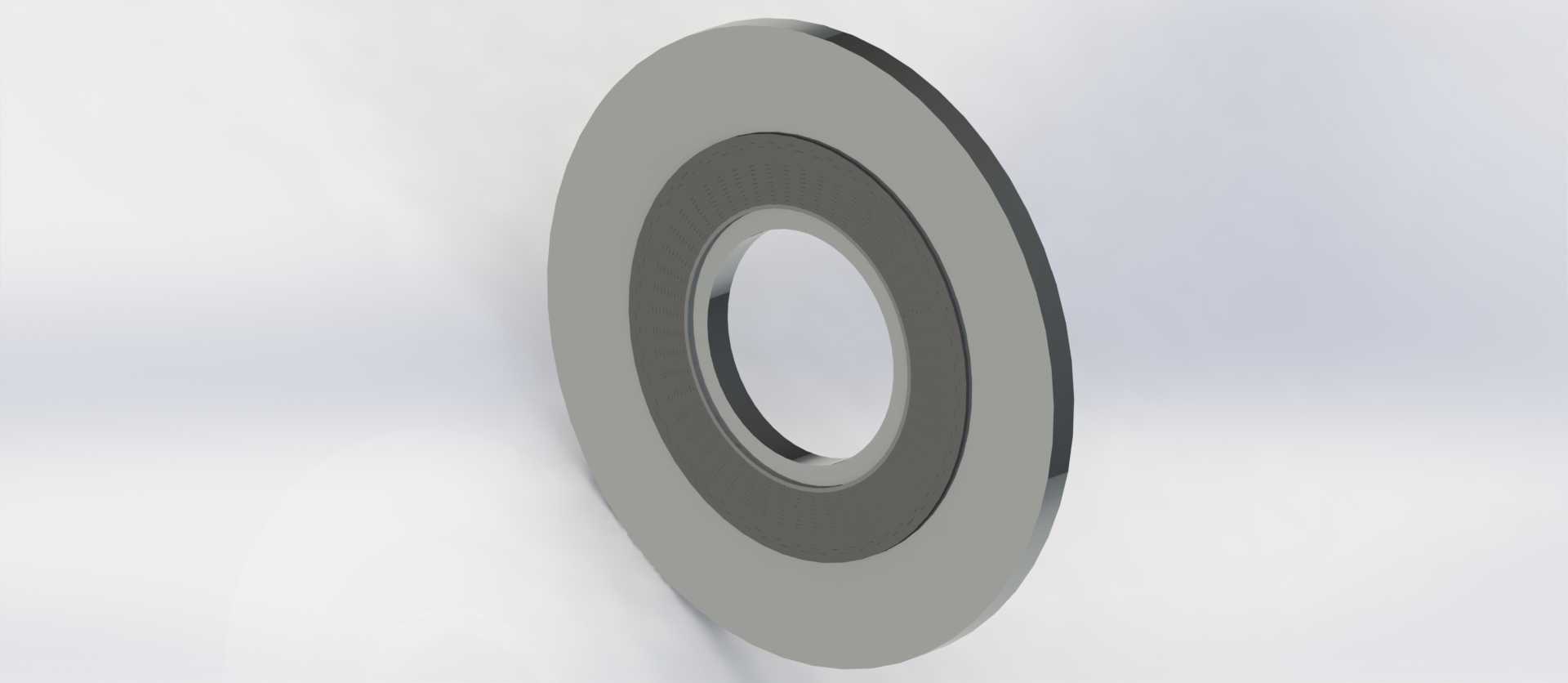

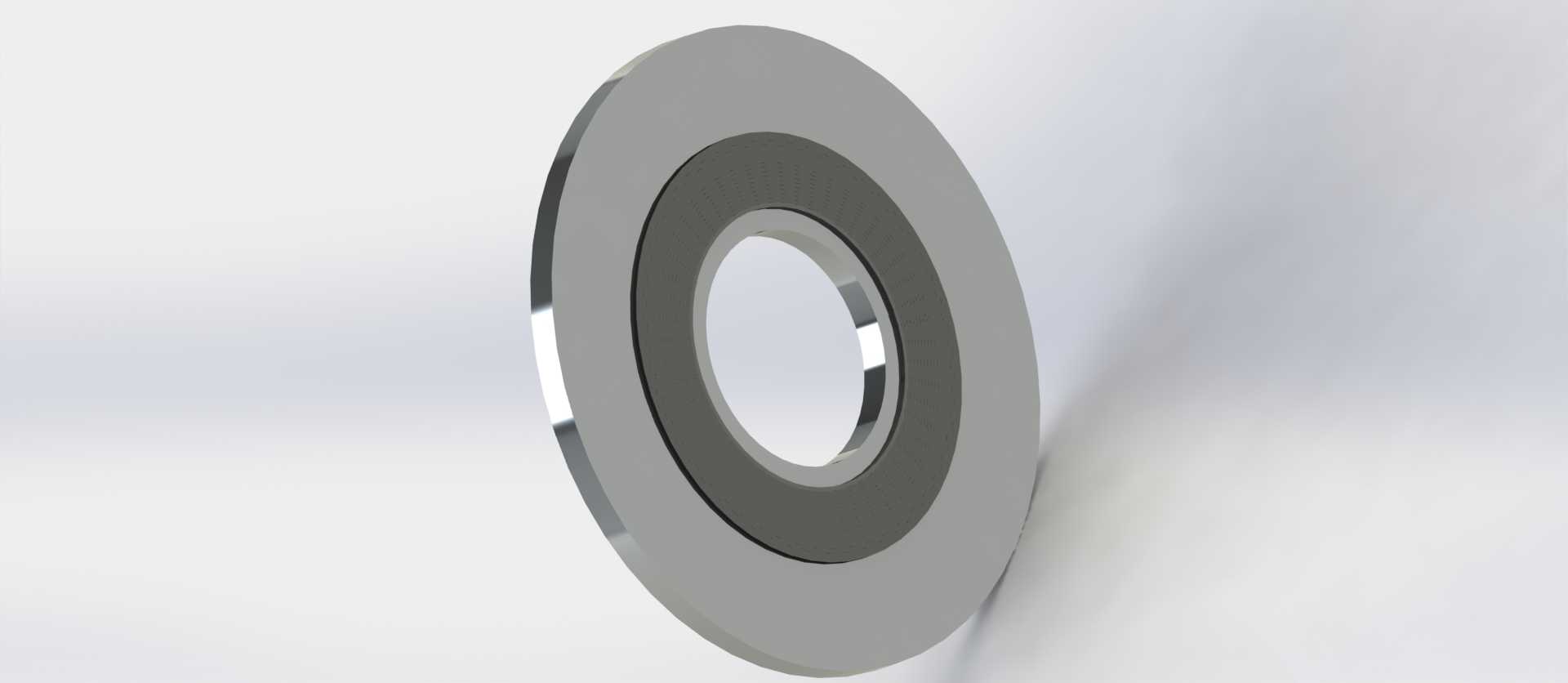

这款垫片的尺寸参数完全匹配对应规格法兰的安装边界，内径26.9毫米刚好适配1英寸公称通径管路的内部流道，不会出现凸入流道干扰介质流动、或是遮挡流道造成通流面积减小的问题；外径73.2毫米则完全贴合300磅级1英寸法兰的密封面凹槽尺寸，安装时无需额外修配，可直接嵌入法兰密封槽内，避免安装过程中垫片偏移、压偏导致的密封失效。

设计过程中首先要明确密封面的压应力分布要求，缠绕结构的内外环设置需要匹配法兰密封面的宽度，保证垫片受压时整个密封环面的比压均匀，不会出现局部压力过高压溃垫片、或是局部压力不足导致泄漏的问题。金属带的缠绕张力需要经过反复校核，张力过大会导致垫片整体硬度过高，无法充分填充法兰面的微观缺陷，张力过小则会导致垫片结构松散，安装时容易分层损坏。填充带的材质选择需要适配管路内的输送介质，针对不同的腐蚀性、温度工况可以替换对应的填充材料，但整体结构尺寸保持统一，保证同规格法兰的互换性。

在实际设备选型应用中，这类垫片常被用在泵阀进出口法兰、工艺管线连接法兰、换热设备管程壳程连接法兰等位置，安装时需要注意法兰面的清洁度，避免焊渣、毛刺等硬物硌伤垫片表面，紧固螺栓时需要按照对角顺序分步拧紧，保证整个垫片圆周方向的压缩量均匀，将垫片的压缩率控制在合理区间内，既能保证密封性能，又不会因为过度压缩导致垫片回弹能力丧失。日常运维中，当管路检修拆开法兰后，这类缠绕垫片一般不建议重复使用，因为经过一次压缩回弹后，垫片的内部缠绕结构已经产生了一定的塑性变形，再次安装时很难保证均匀的密封比压，容易出现泄漏隐患。
