1英寸规格金属螺旋缠绕密封垫片

在石油化工、电力冶金、市政供热等行业的压力管道与设备法兰连接节点中，密封元件的性能直接决定整个系统的运行可靠性，一旦密封失效引发介质泄漏，轻则造成物料损耗、非计划停机，重则引发安全事故。螺旋缠绕垫片作为半金属密封元件的典型代表，凭借优异的压缩回弹性、温度适应性与多介质兼容能力，是中高压、温度波动工况下法兰连接的首选密封方案。

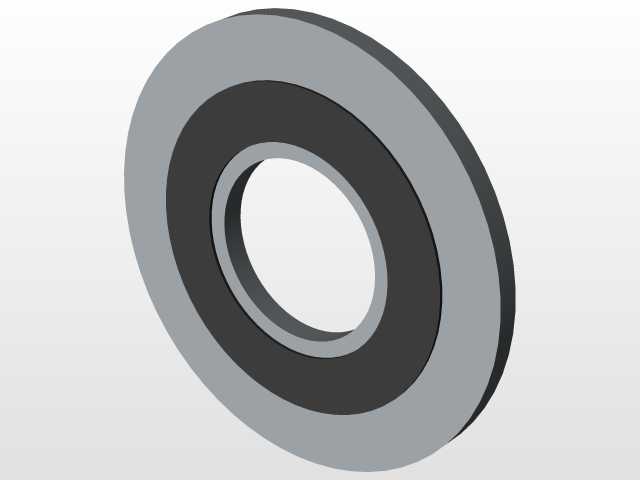

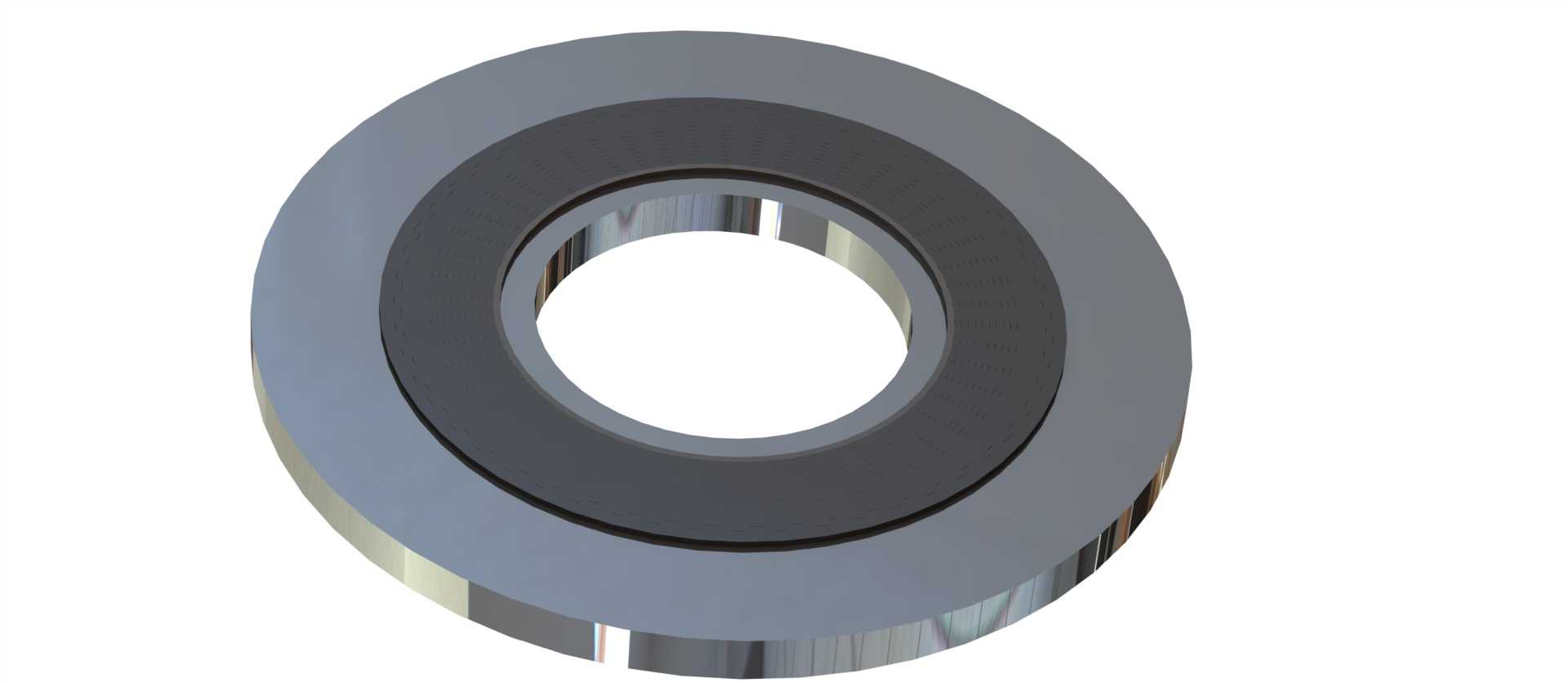

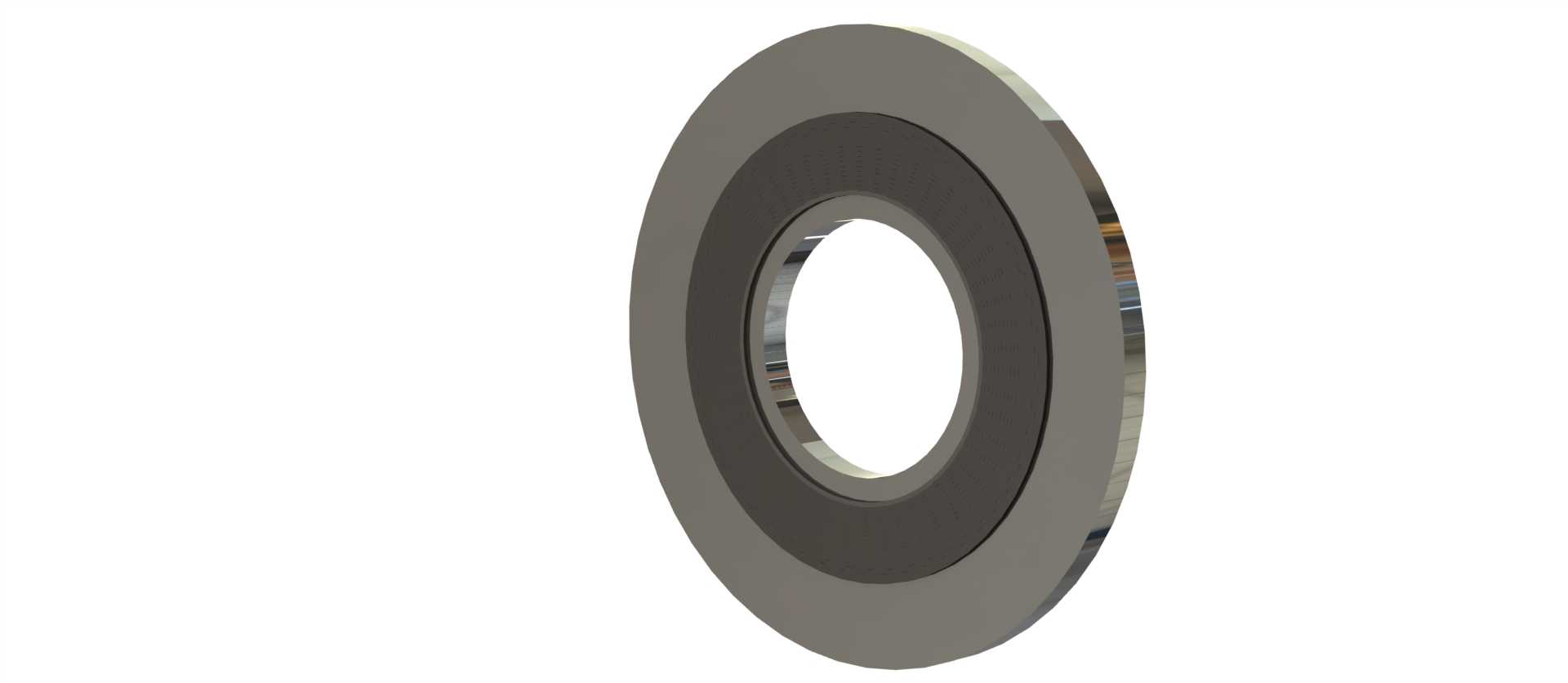

本次设计的1英寸规格螺旋缠绕垫片，适配公称通径1英寸的标准法兰连接场景，设计内径为26.9毫米，对应1英寸Sch40及以上壁厚等级的钢管外径匹配要求，垫片外径为66.8毫米，可适配Class150压力等级的突面法兰密封面安装边界，安装时无需额外调整法兰螺栓孔位，可直接匹配对应规格的标准紧固件完成装配。

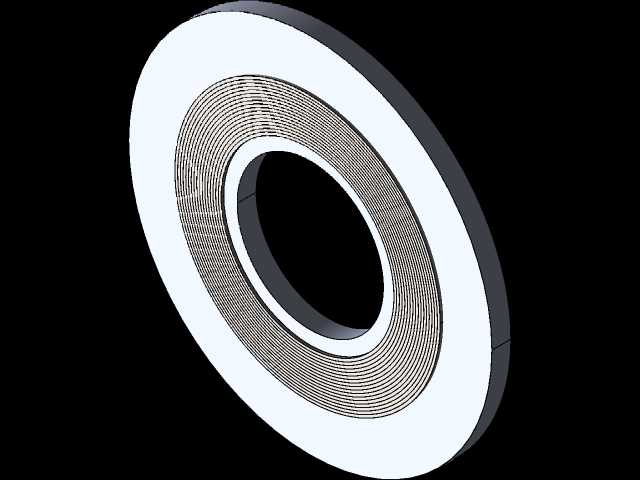

从结构设计逻辑来看，该垫片采用V型金属带与非金属填充带交替螺旋缠绕叠压成型，内外环采用同材质金属带点焊加固，其中金属带提供结构支撑与回弹基础，填充带负责填充密封面微观间隙，内外环则起到定位、防止垫片压溃以及限制螺栓过度压紧的作用。不同于纯非金属垫片易在温度循环下老化松弛、纯金属垫片对密封面平整度要求过高的缺陷，这种复合结构可在法兰密封面存在轻微加工划痕、或者设备运行中出现温度压力波动时，依靠自身的回弹量持续补偿密封面的间隙变化，维持稳定的密封比压。

在实际选型应用中，该规格垫片可适配水、蒸汽、油品、弱腐蚀性化工介质等多种输送工况，安装时需注意清理法兰密封面的焊渣、锈迹与残留旧垫片碎屑，保证密封面无径向贯穿划痕，螺栓紧固需采用对角分次拧紧的方式，避免垫片因局部受压不均出现压偏或者压溃问题。建模过程中严格遵循缠绕垫片的成型工艺逻辑，还原了金属带缠绕的层叠结构特征，内外环的倒角、厚度尺寸均匹配实际加工公差要求，可直接用于法兰装配干涉检查、管路系统三维布局的虚拟装配验证，帮助设计人员在方案阶段提前核对密封元件与周边管道、紧固件的安装空间，避免现场安装时出现尺寸不匹配的问题。
