铣床车床配套环形游标刻度构件

在普通铣床、卧式车床的进给操作机构中，这类环形游标刻度构件是操作人员判断进给位移、控制切削深度的核心目视参照部件，直接安装在进给手轮的转轴端部，和手轮同步旋转，操作人员站在设备操作位就能直接读取刻度数值，不需要额外加装数显模块就能完成常规精度的进给量控制。从实际使用场景来看，不管是立式铣床的工作台纵向、横向、垂向进给手轮，还是普通卧式车床的中拖板、小拖板进给手轮，都需要这类环形刻度件作为位移参照，尤其是在没有加装数显尺的传统机加工设备上，刻度的清晰度、分度精度直接决定了操作人员对切削量的判断准确度，哪怕是0.02mm级别的刻度偏差，都可能导致工件尺寸超差，需要返工修配。

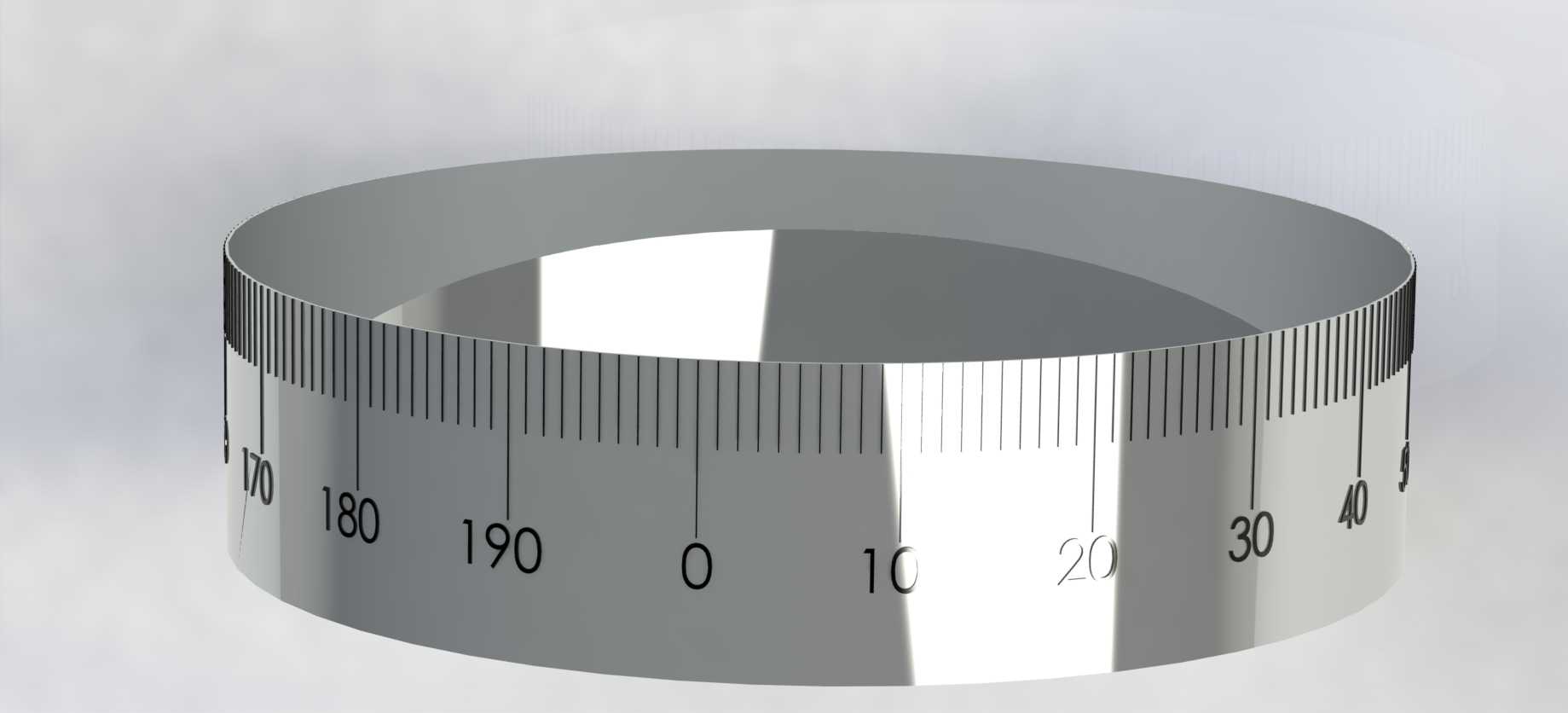

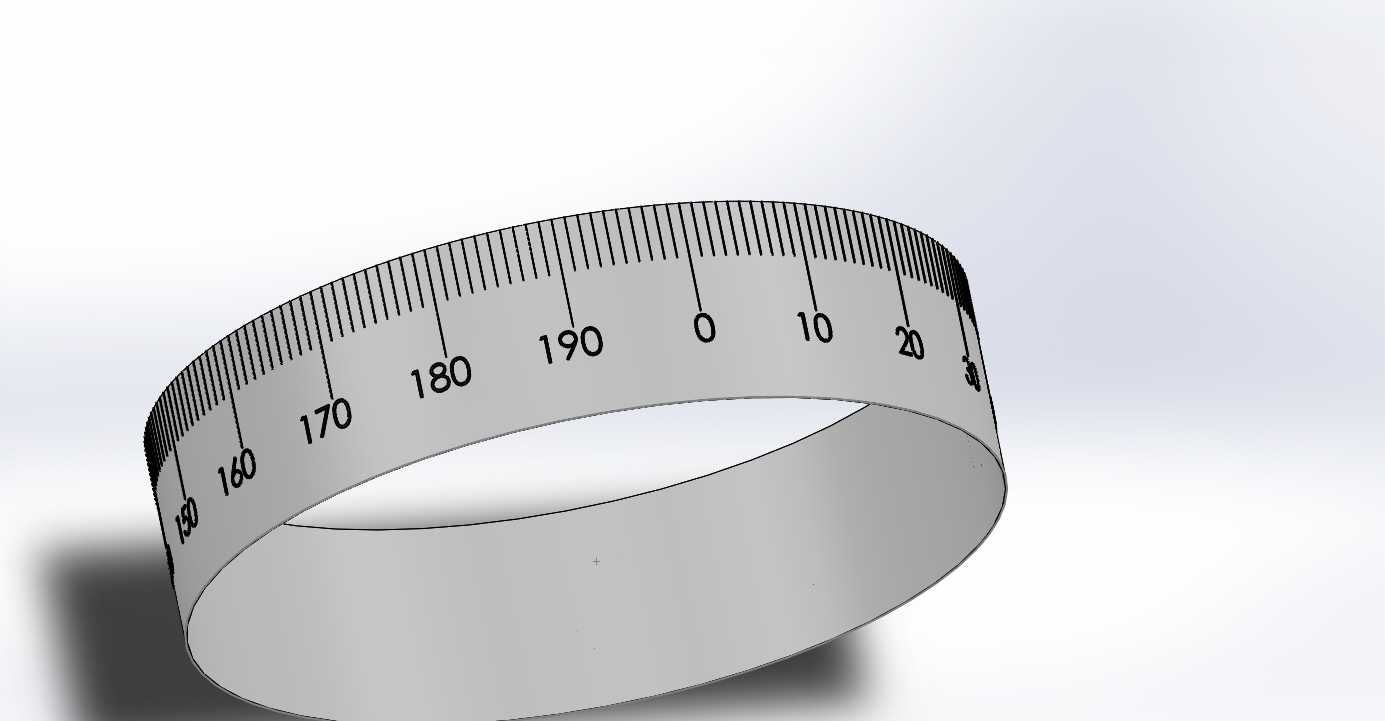

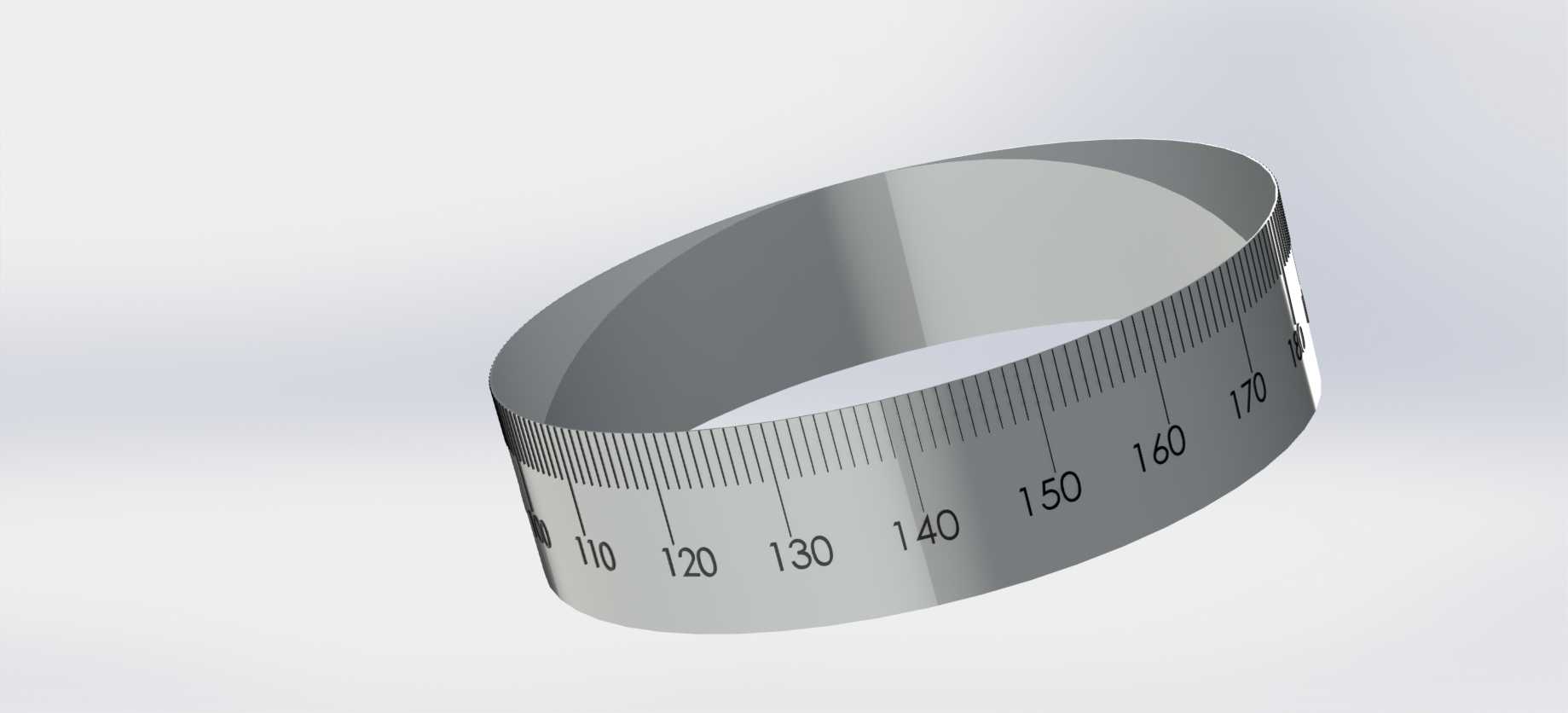

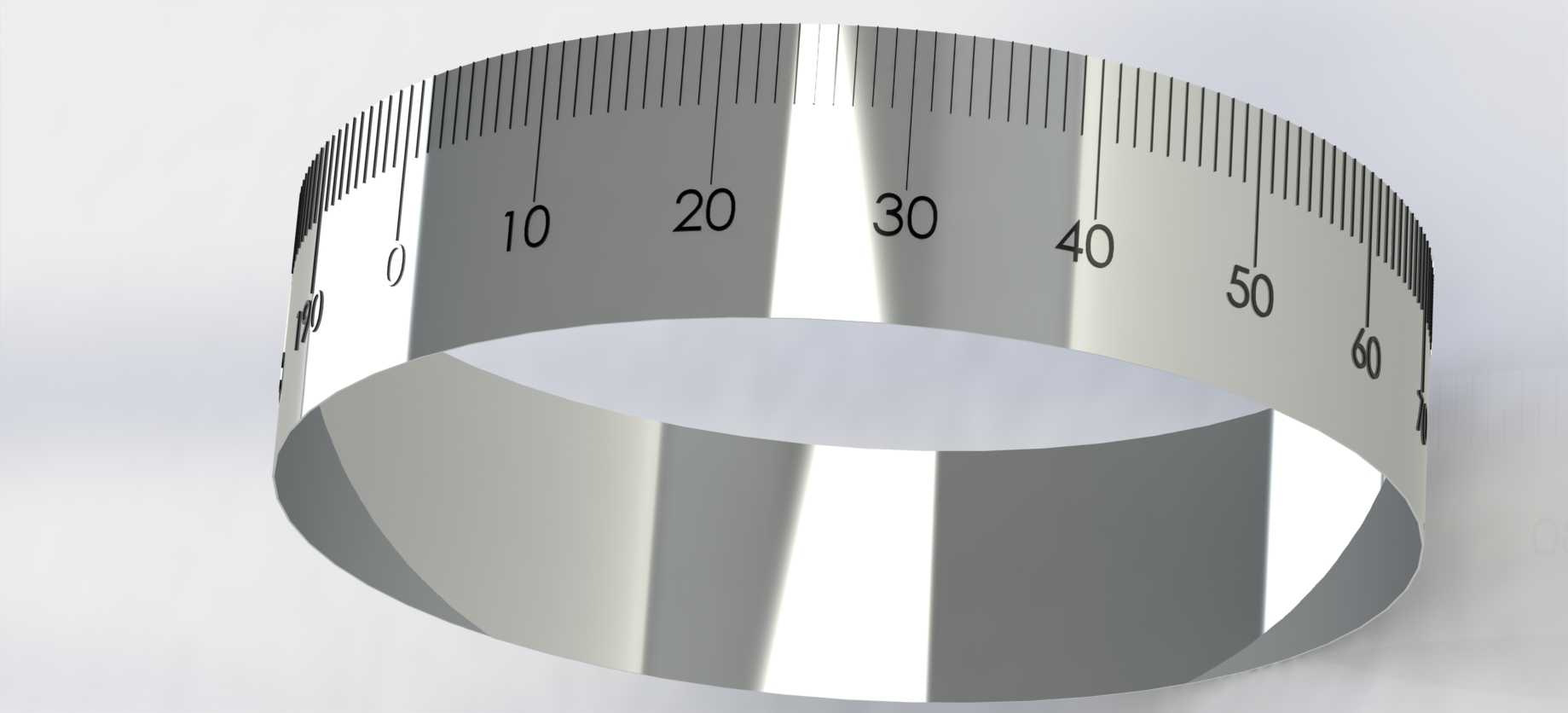

这个环形游标构件采用薄壁筒状结构，整体为环形薄壁设计，内壁和手轮转轴的安装轴径采用间隙配合，通过侧面的紧定螺钉完成周向和轴向固定，安装时可以根据设备的零位基准调整刻度环的初始角度，确保零位刻度和设备基准位置对齐，不会出现刻度错位导致的读数偏差。刻度面做了哑光镀铬处理，既能够避免车间照明光线反射导致的读数晃眼问题，又能提升表面耐磨性能，长期被操作人员触碰、沾染切削液和机油也不会出现刻度锈蚀、脱落的问题。

从分度设计逻辑来看，该构件的刻度分度匹配机床进给丝杠的导程参数，手轮每旋转一周对应的工作台直线进给量为0.2英寸，换算为公制单位即5.08mm，整圈刻度均匀细分后，每一小格对应的直线进给量为0.001英寸，也就是0.0254mm，完全适配英制丝杠的传统机床进给读数需求，刻度线采用激光蚀刻工艺加工，长线、中线、短线分别对应整十刻度、半格刻度、单格刻度，数字标识采用大字号蚀刻在长线刻度旁，操作人员隔着半米的操作距离就能快速识别刻度数值，不会出现读错刻度的问题。

在设计建模过程中，首先要确认安装轴径的配合公差，内壁的配合面需要预留紧定螺钉的安装孔位，孔位位置要避开刻度标识区域，避免破坏刻度的连续性；刻度线的排布要严格按照圆周等分计算，每一格刻度对应的圆心角误差控制在0.1度以内，确保整圈刻度的累积误差不超过单格刻度的允许偏差；环形构件的壁厚控制在2mm左右，既保证足够的结构刚度，安装后不会因为手轮转动的惯性出现变形，又不会过度增加手轮的转动惯量，影响操作人员微调进给量时的手感。

实际装配时要注意，刻度环的安装端面要和手轮转轴保持垂直，倾斜角度不能超过0.5度，否则旋转过程中会出现刻度面高低差，导致不同角度下的读数视差过大；零位调整完成后要紧定螺钉，并且在螺钉头部点涂厌氧胶防止设备运行过程中螺钉松动，导致刻度环和转轴出现相对转动，造成读数失准。日常维护时只需要定期擦拭刻度面的油污和切屑，不需要额外加注润滑油，避免油污渗入刻度缝隙积灰影响读数清晰度。
