环形360度角度测量标尺结构设计

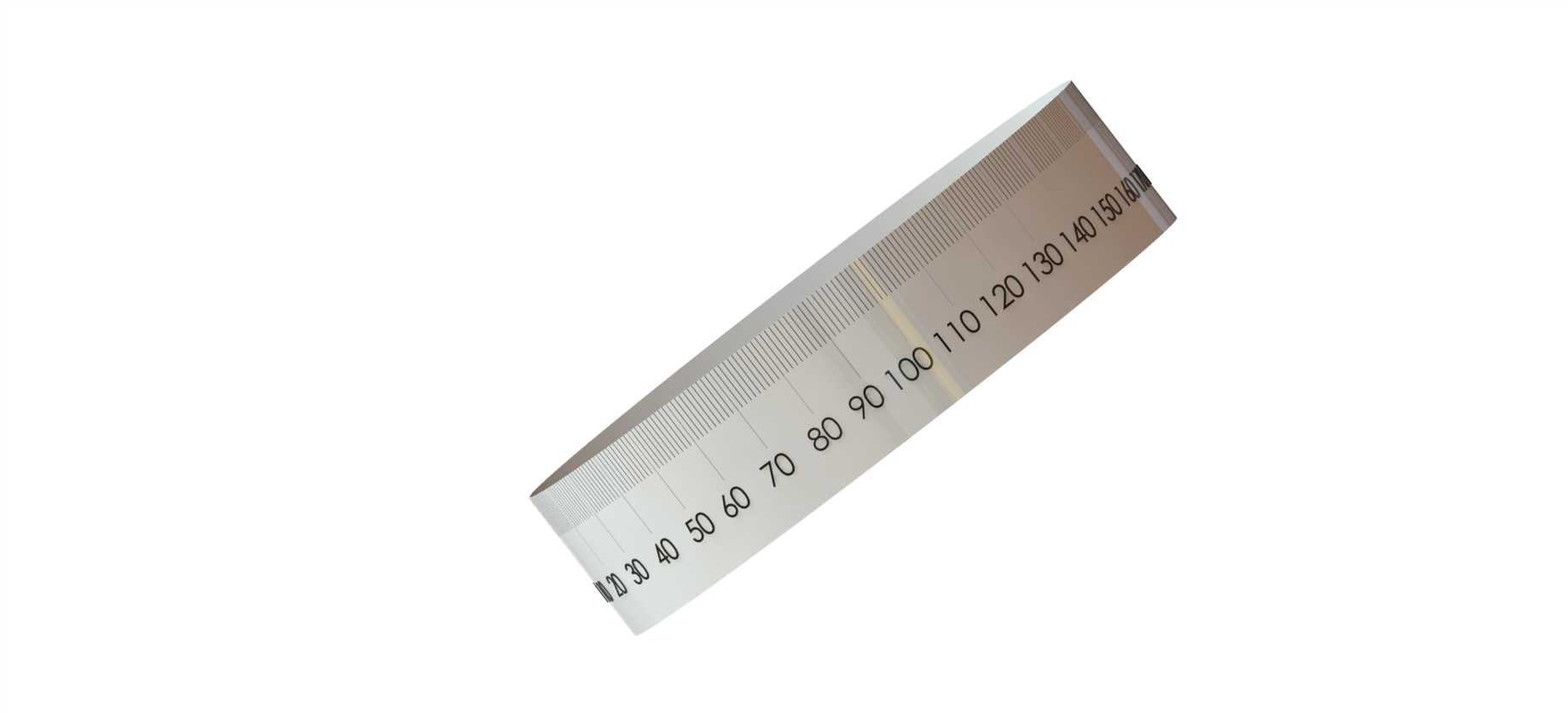

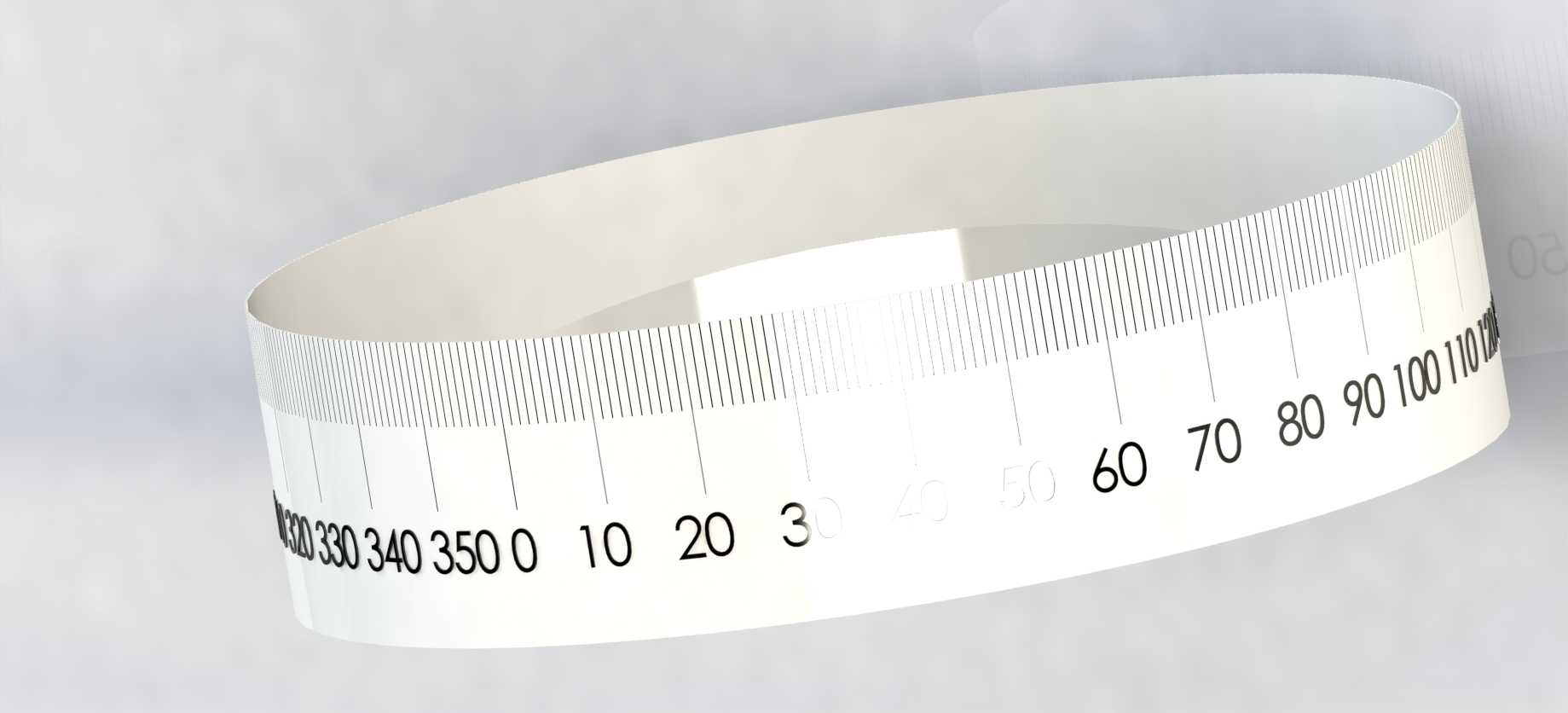

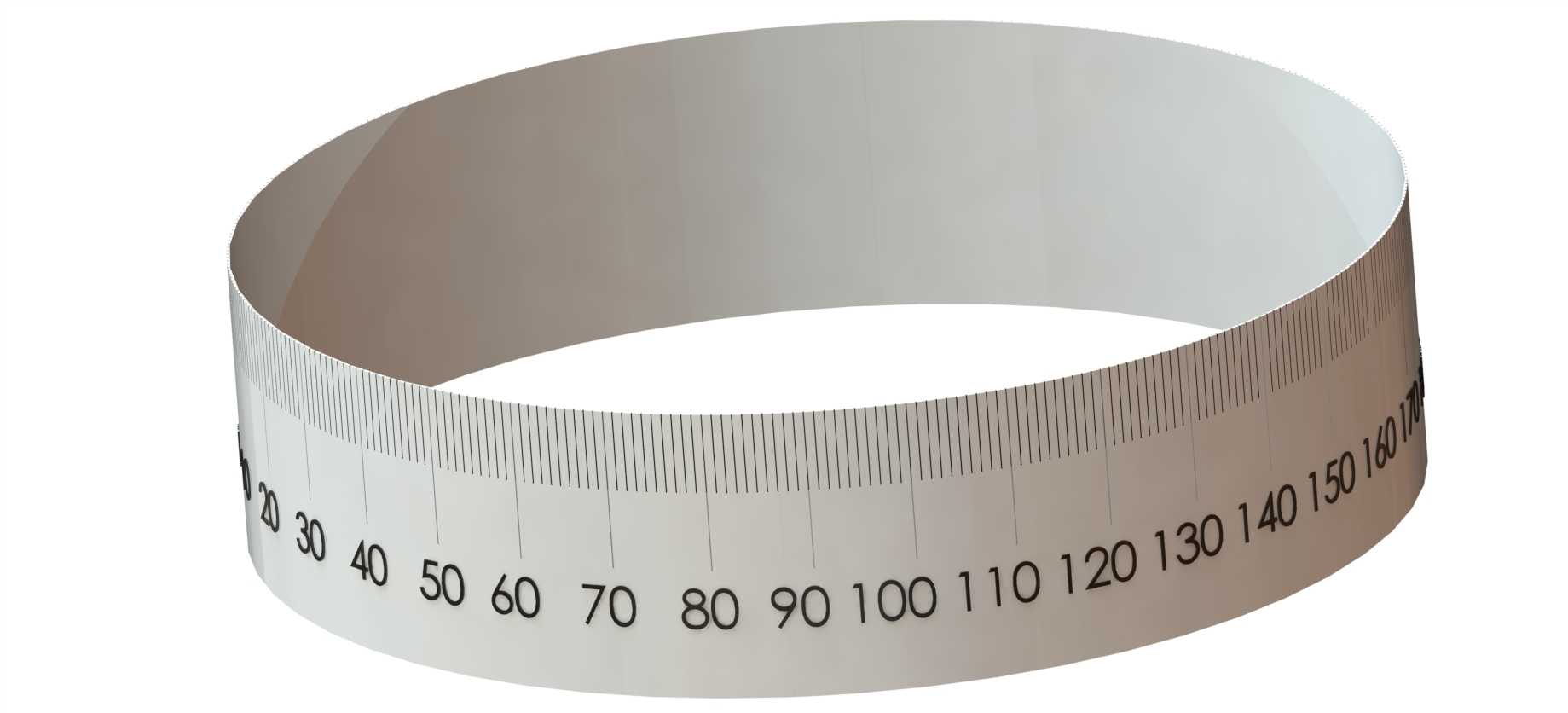

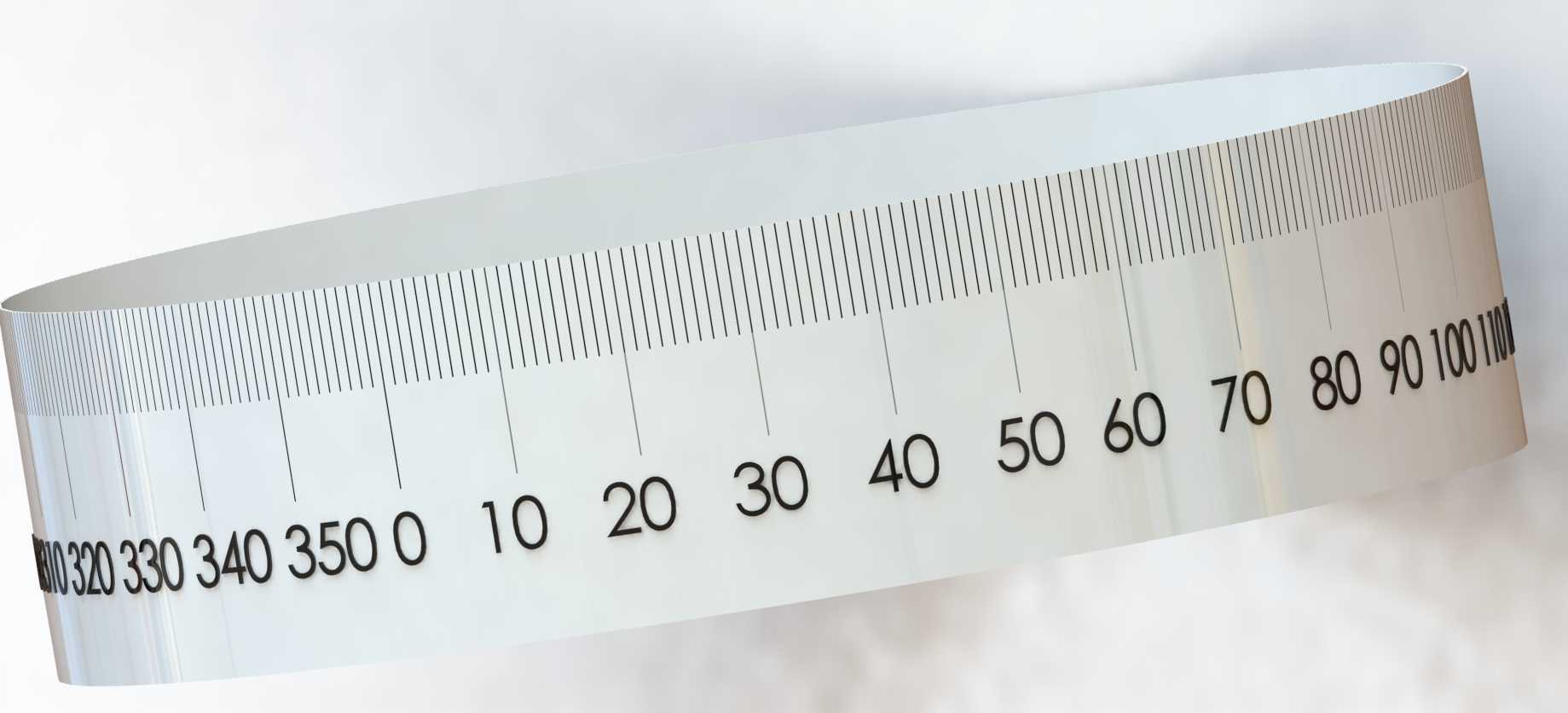

在回转类设备的装配调试、工位转台的角度校准、旋转工装的工位定位场景中，角度基准的精度直接决定了整套机构的运行一致性，这款环形360度角度标尺正是为这类同轴回转场景设计的基准测量部件。不同于直线排布的长度刻度尺，这款标尺采用整环薄壁结构，能够直接套装在回转轴系的外圈，不需要额外设计转接安装支架，只要保证标尺内圈与回转轴的同轴度公差控制在0.02mm以内，就能让刻度基准与转轴回转中心完全重合，避免偏心带来的角度读数误差。从功能设计上看，标尺的刻度排布采用双区间标识逻辑，整圈0-360度的主刻度以1度为最小分度值，每10度位置标注加粗的阿拉伯数字标识，方便操作人员快速读取大角度区间数值，同时在主刻度线之间细分了等距小刻度，能够满足0.5度级别的目视读数需求，完全覆盖普通工业装配、设备调试场景的角度测量精度要求。标尺的本体采用薄型不锈钢带材加工成型，整体厚度控制在0.3mm，既保证了刻度面的平整刚性，不会因为轻微外力产生弯折变形，又不会占用过多的轴系轴向安装空间，对于安装空间局促的小型回转机构十分友好。设计过程中特意将刻度标识做了哑光黑化处理，配合金属本体的亮面底色，在车间常规照明条件下不会产生反光眩光，操作人员站在设备操作位就能快速清晰读取刻度数值，不需要额外调整观察角度。在实际安装使用时，只需要将标尺的0度刻度线对齐设备的基准零位，通过外圈的压片或者粘接方式固定在静止部件上，配合固定在旋转部件上的指针，就能实时观测旋转部件的实时转角位置，既可以用于手动旋转工位的角度定位，也可以作为伺服转台的冗余角度观测基准，在传感器出现读数异常时提供直观的机械角度参考。不同于电子式角度传感器需要供电、接线的复杂部署，这款纯机械结构的角度标尺没有易损电子元件，在多粉尘、油污的车间恶劣环境下也能长期稳定工作，不需要定期校准维护，只要表面没有严重的物理磕碰磨损，刻度标识就能长期保持清晰可读。在旋转工装的设计中，这类标尺还可以配合定位销使用，当需要固定几个常用工作角度时，直接在对应刻度位置加工定位孔，就能实现快速角度锁定，省去了每次调整角度反复测量的步骤，大幅提升工装换型的调试效率。
