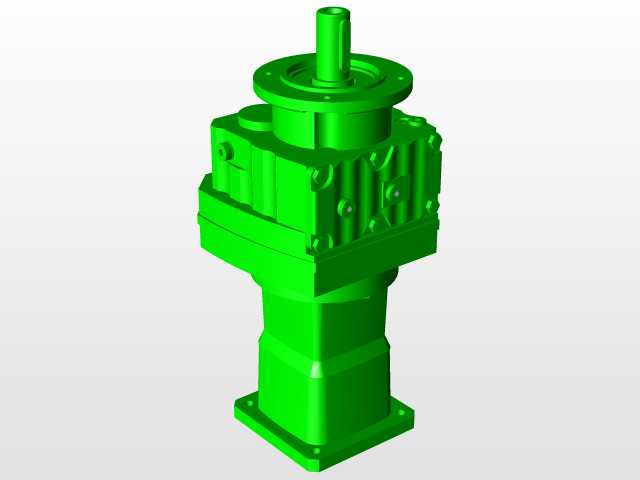

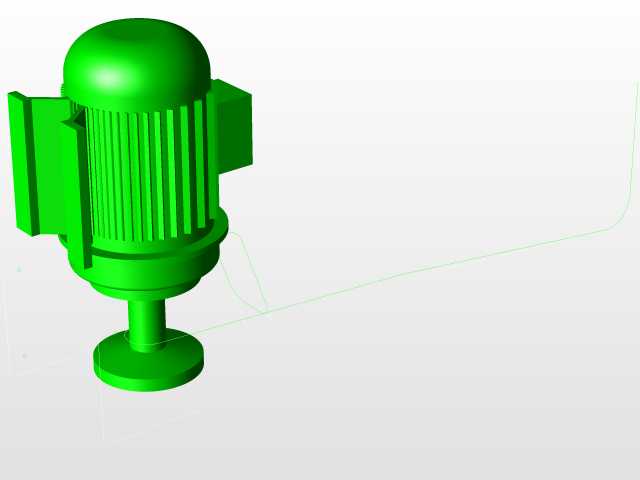

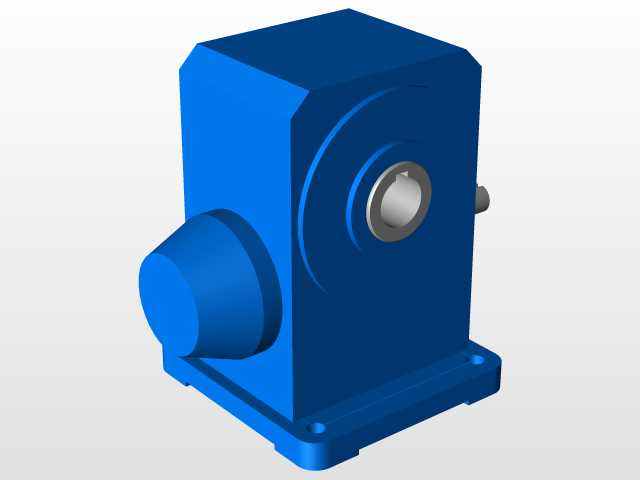

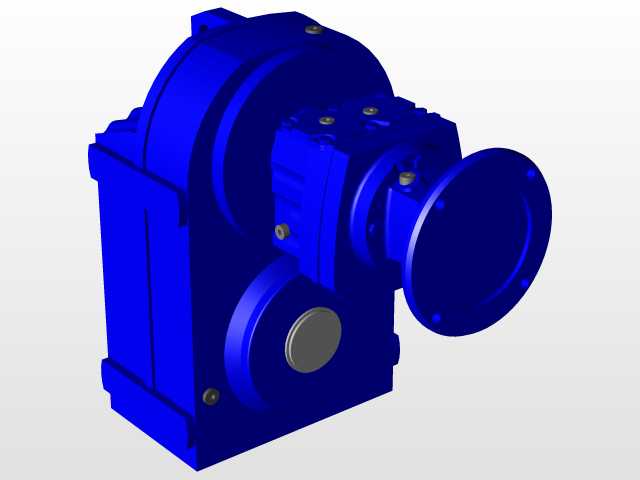

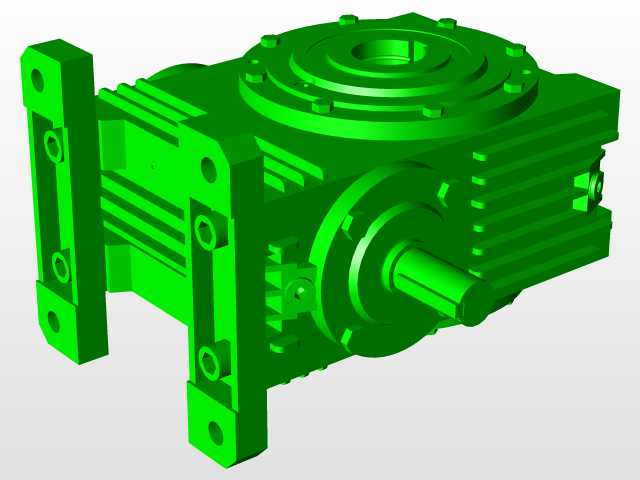

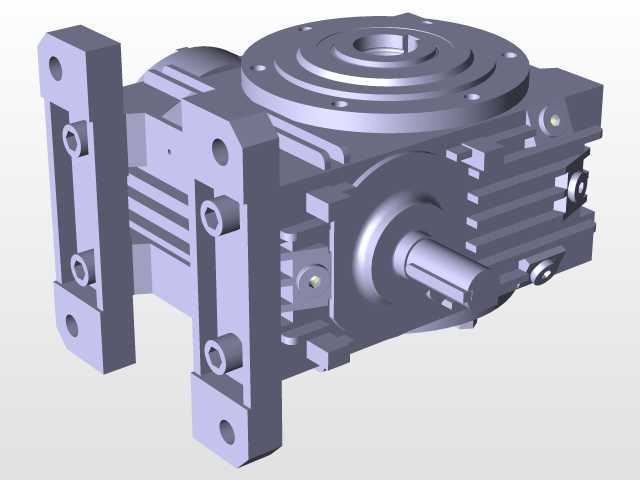

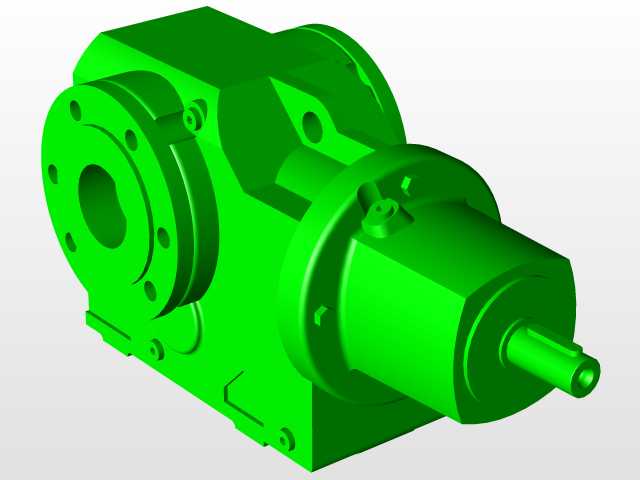

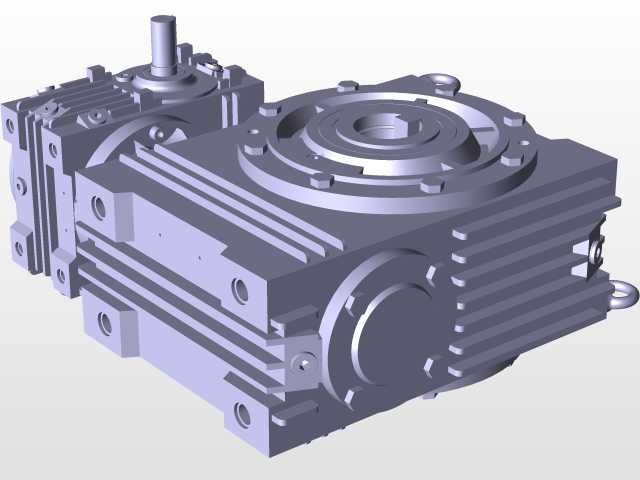

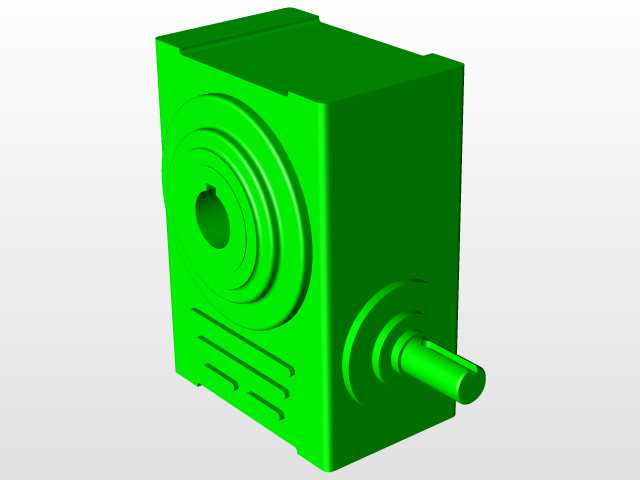

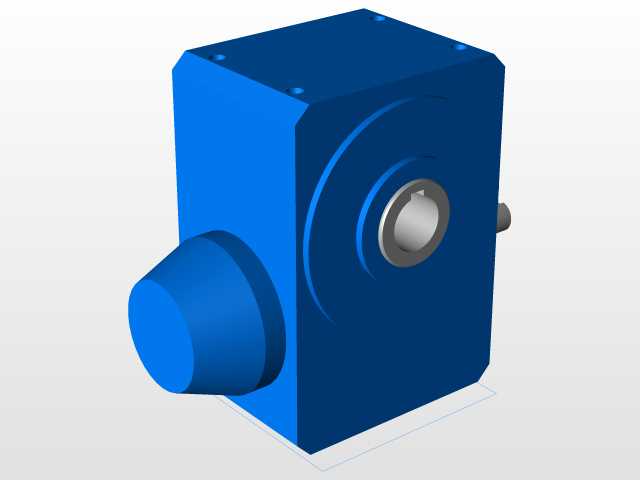

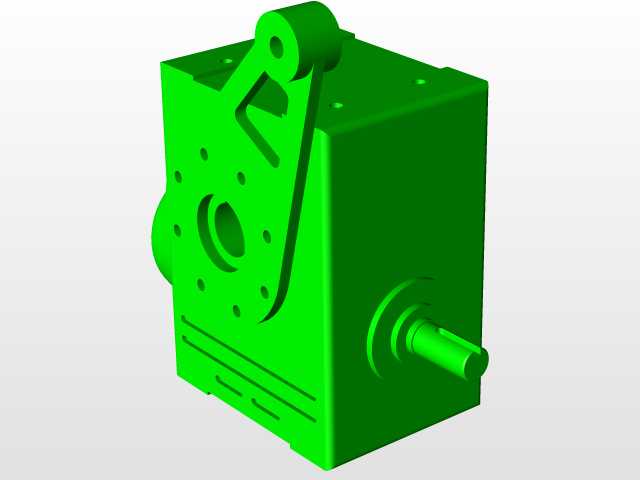

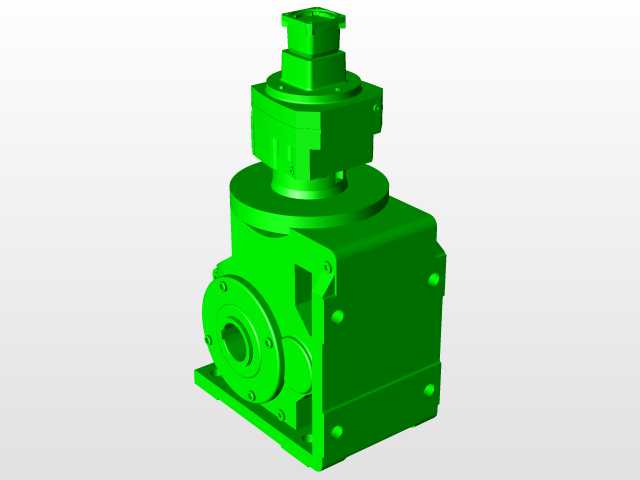

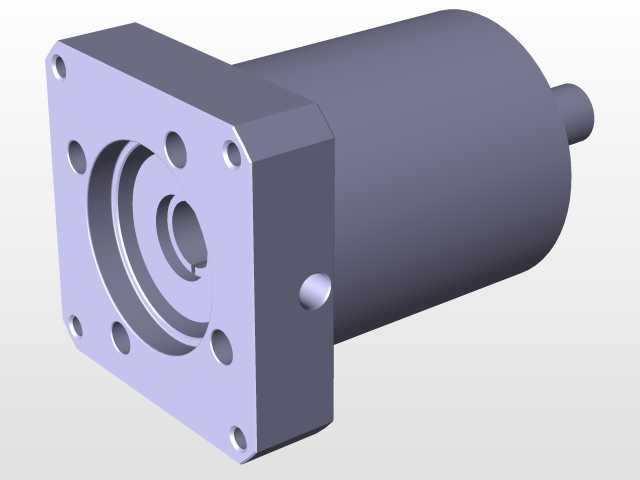

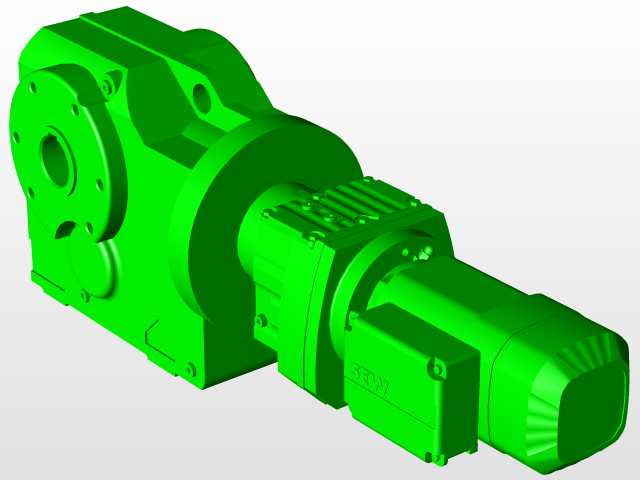

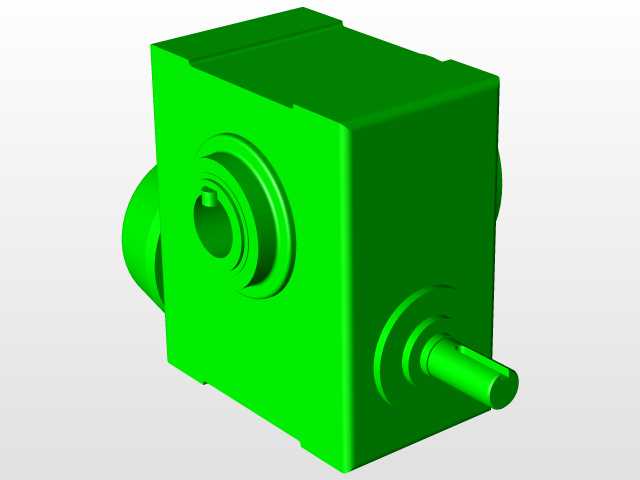

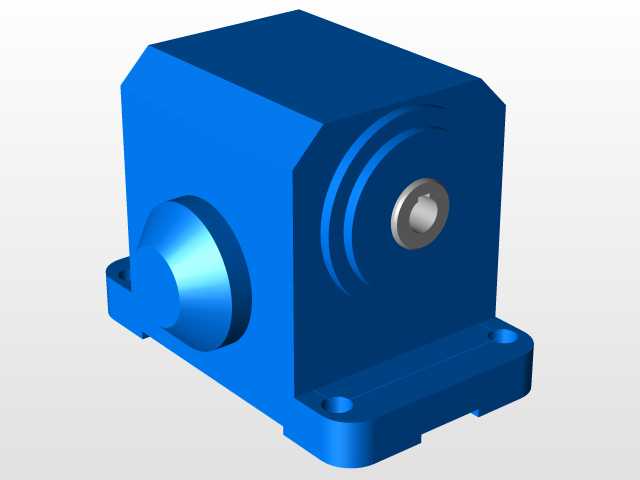

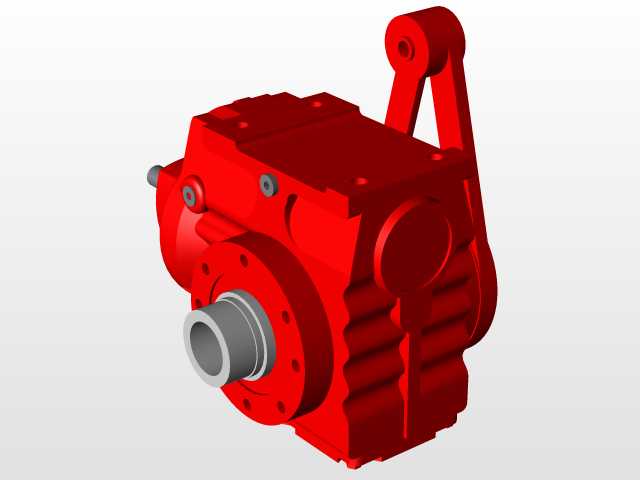

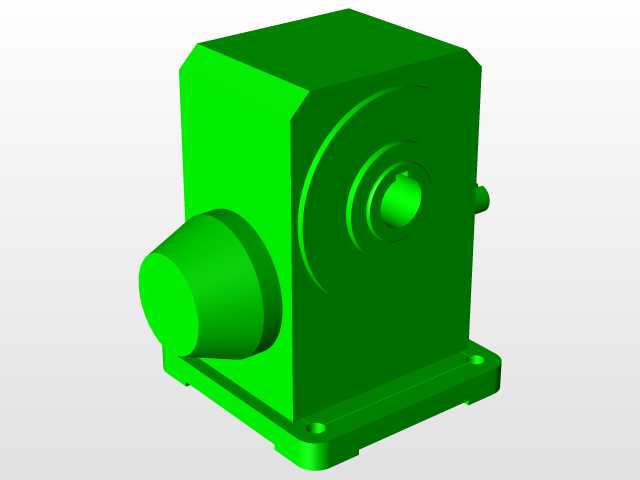

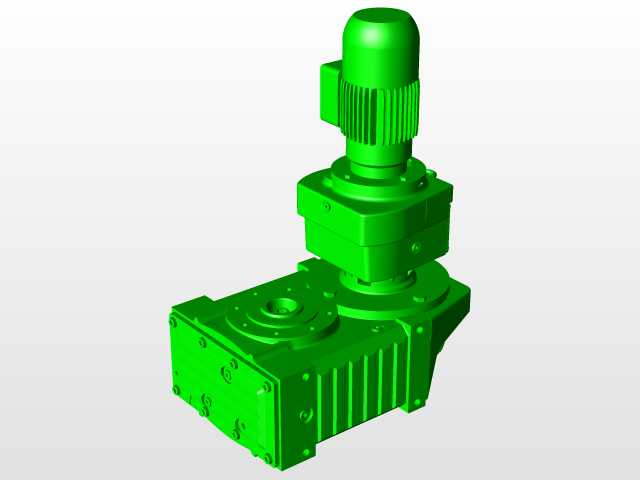

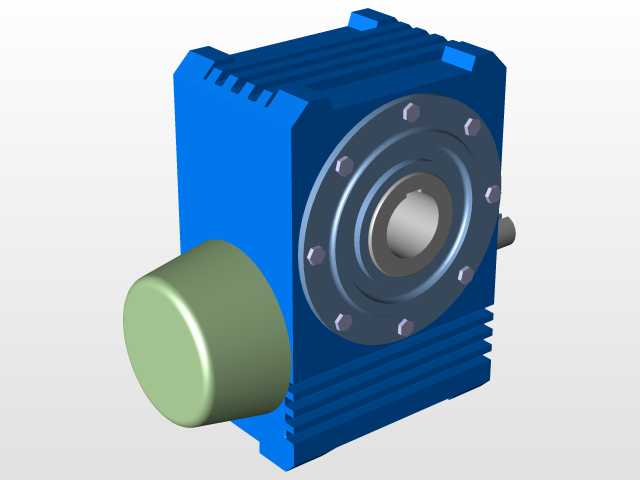

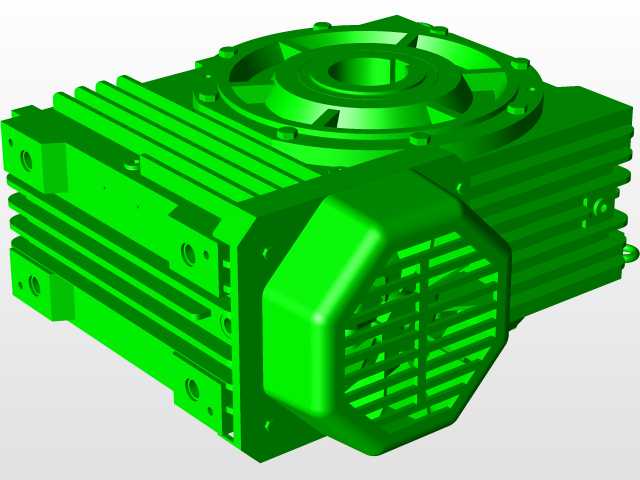

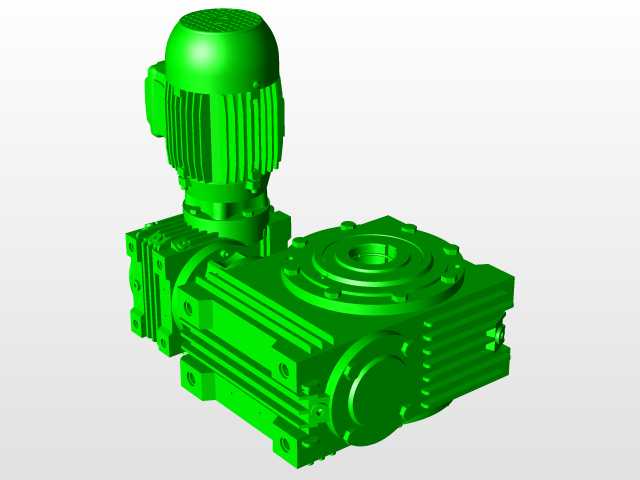

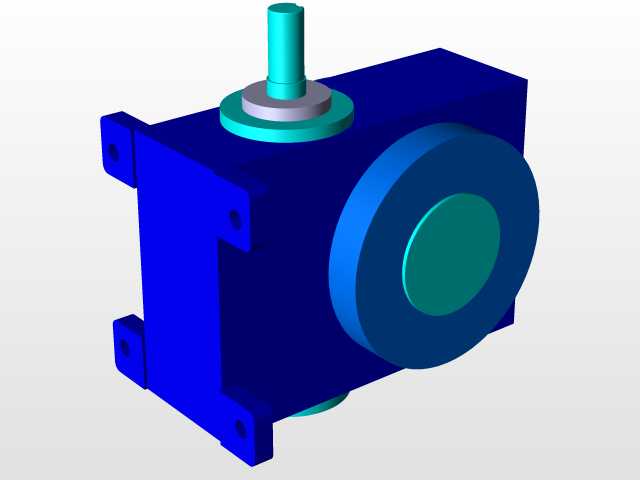

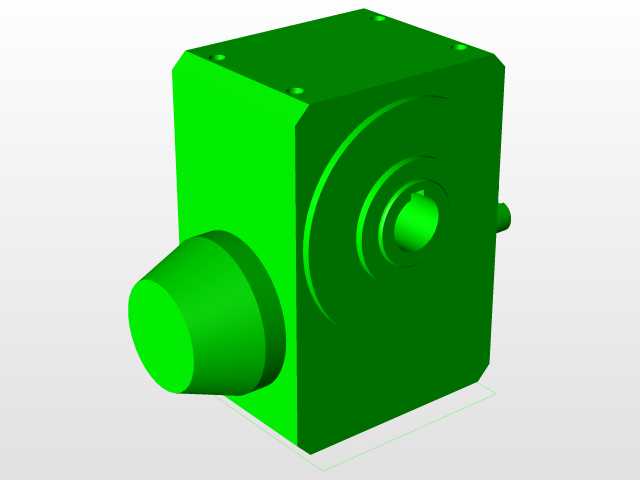

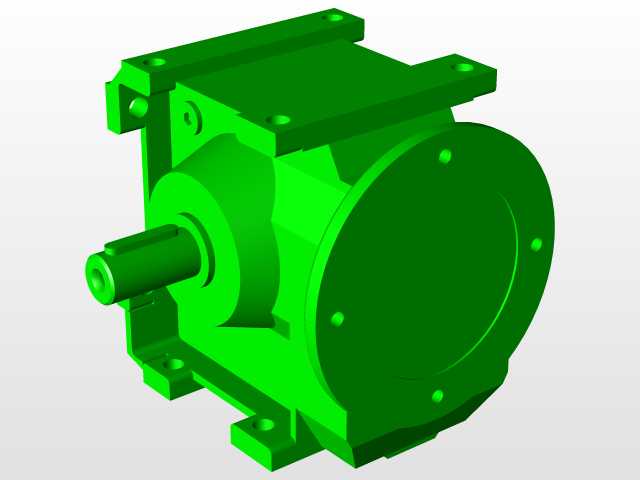

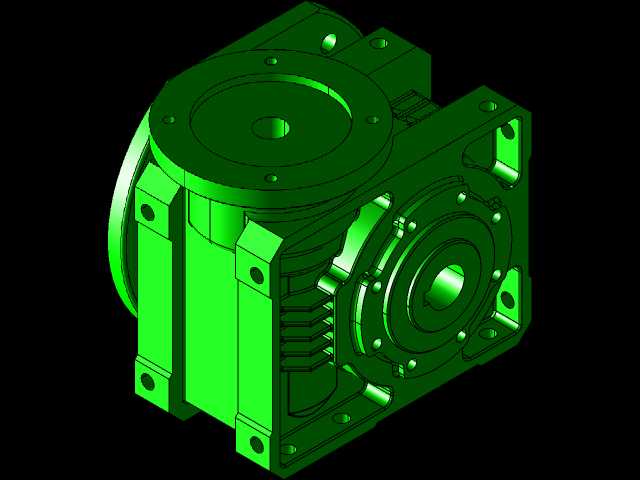

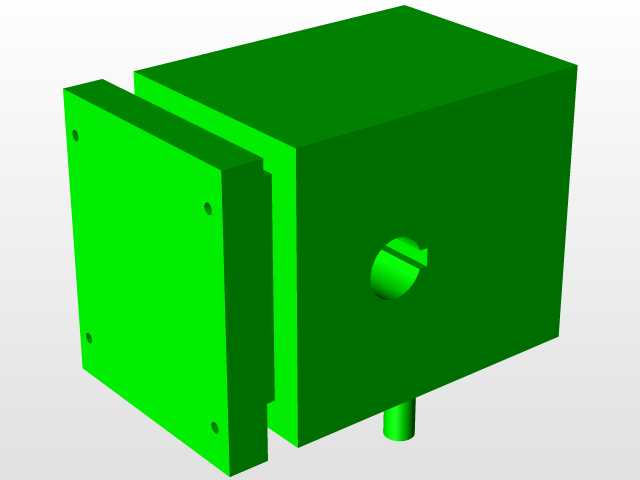

蜗轮蜗杆式单级减速传动装置结构

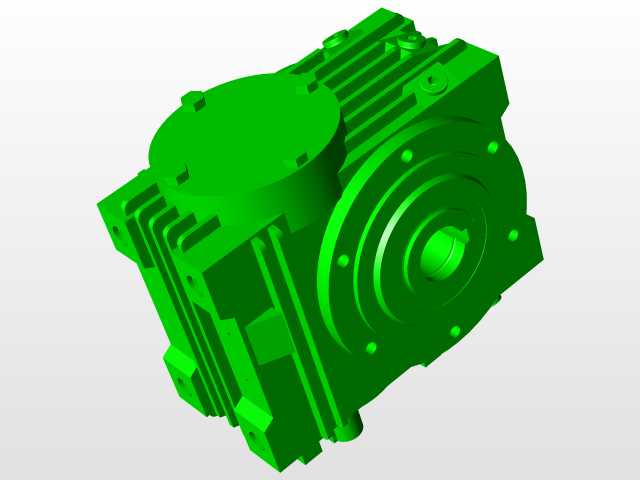

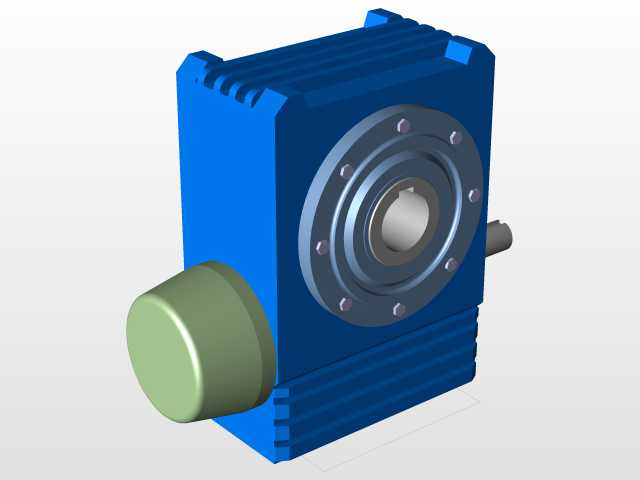

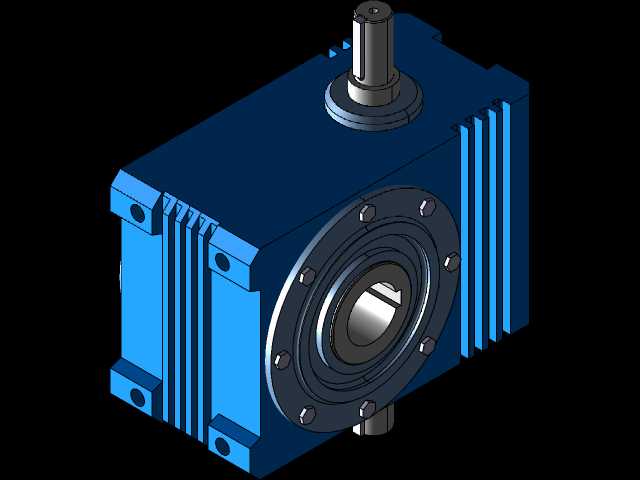

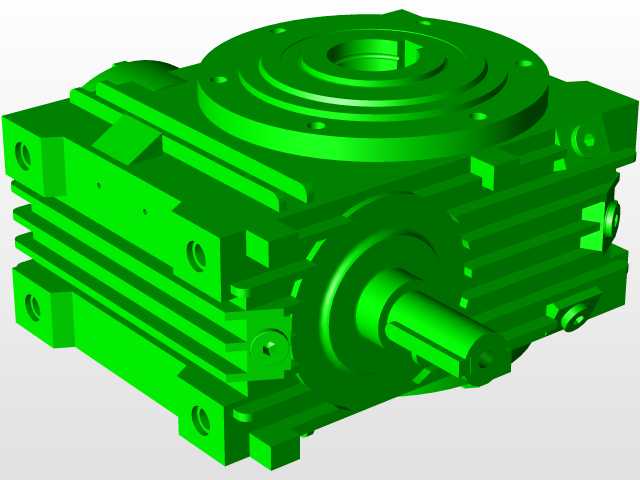

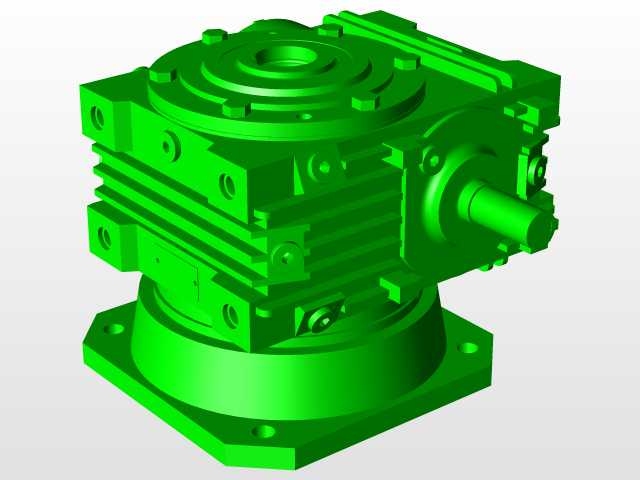

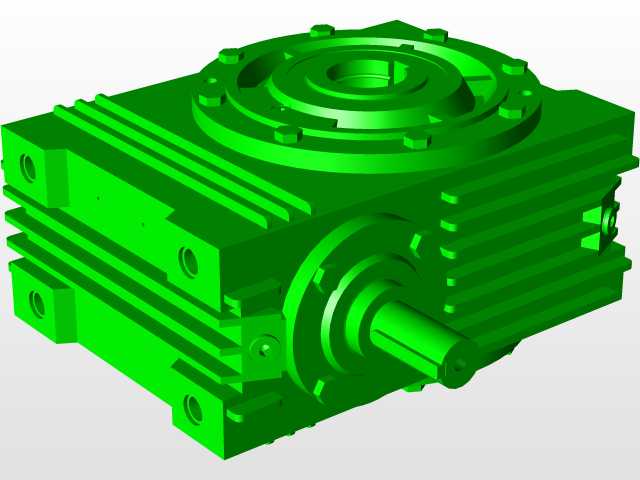

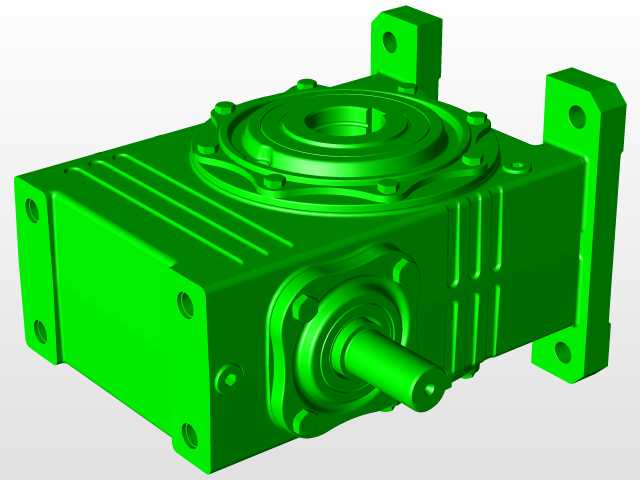

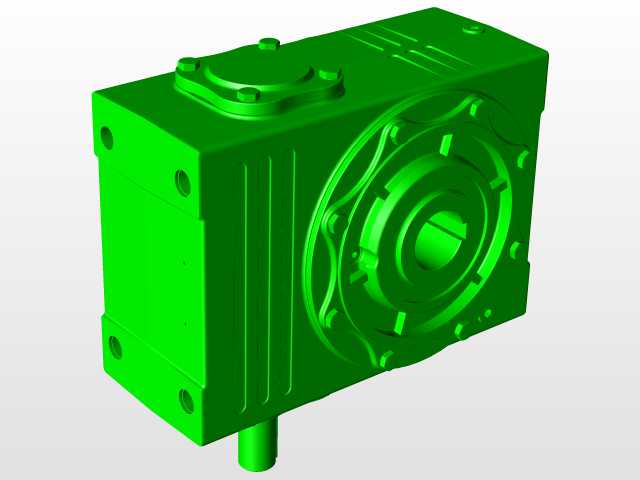

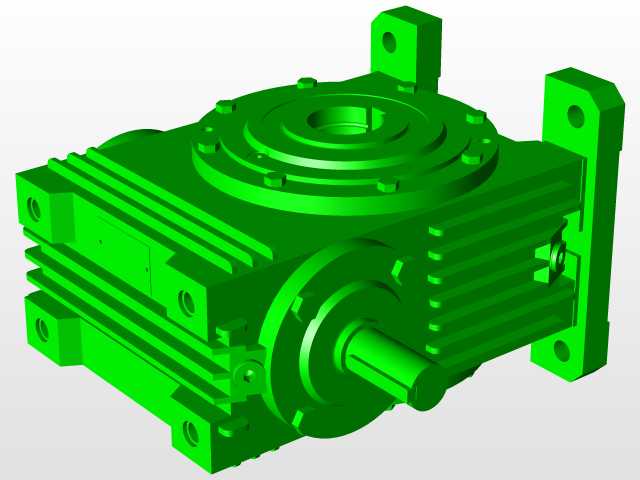

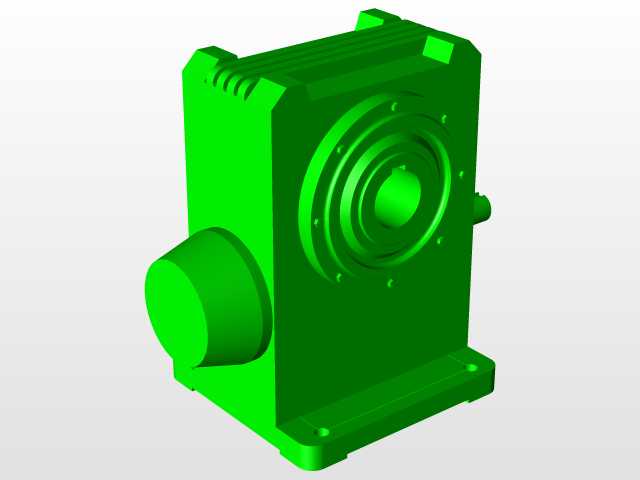

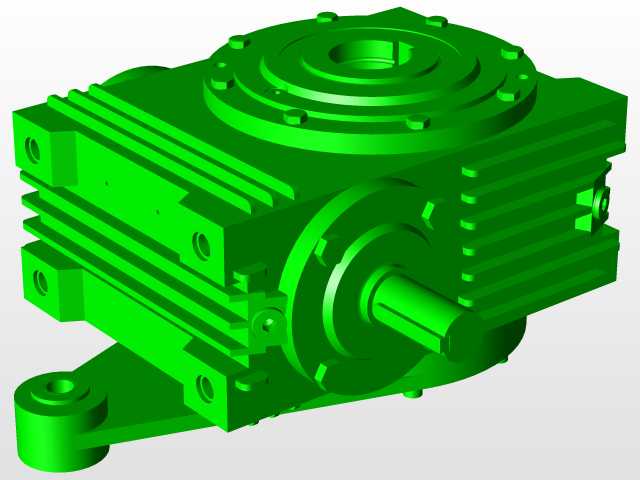

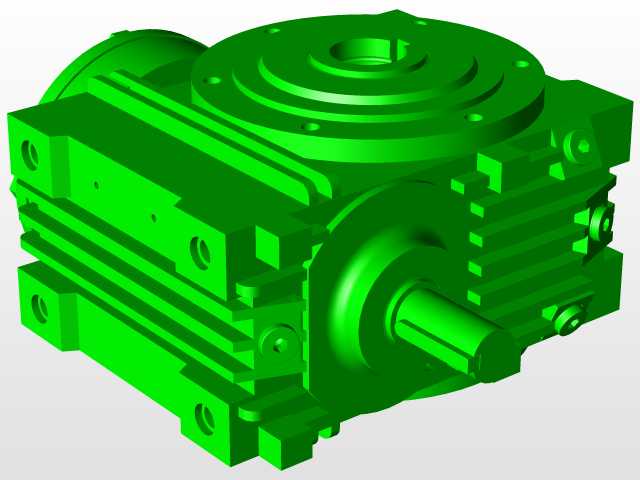

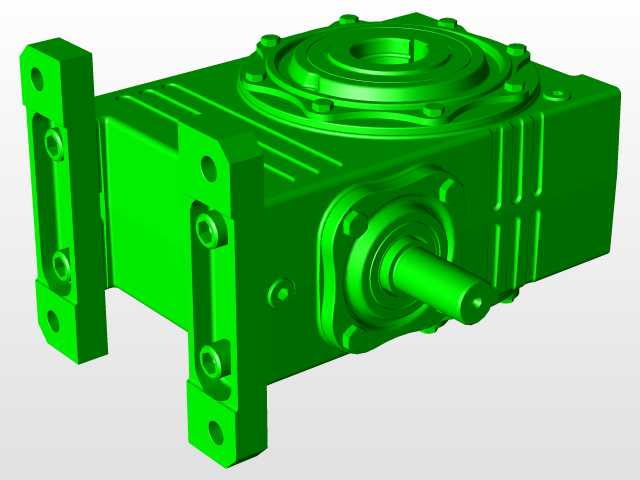

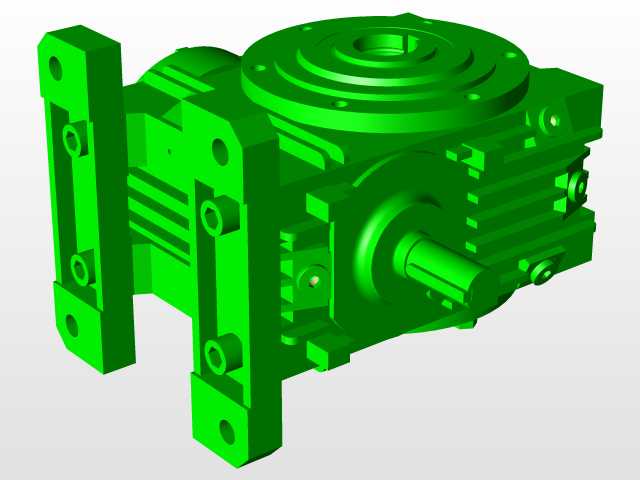

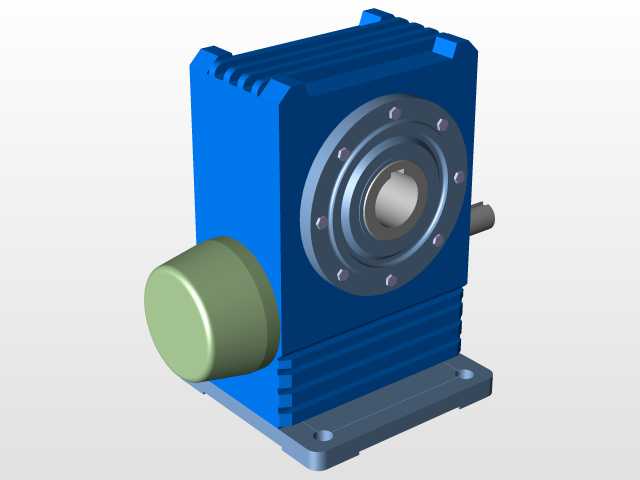

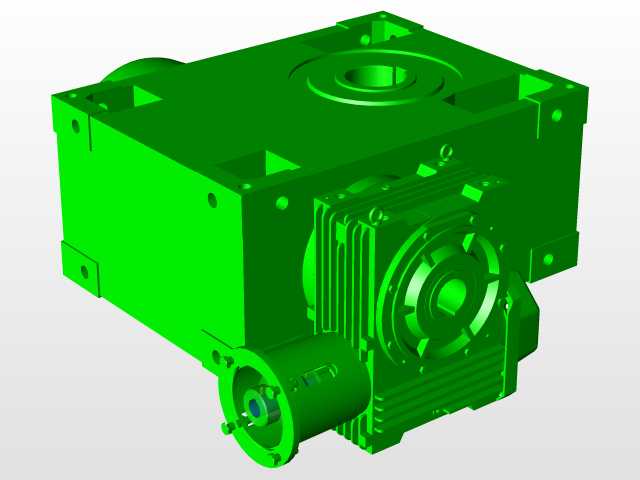

　　这款蜗轮蜗杆结构的减速装置，在轻工输送、小型自动化生产线、食品包装机械的动力匹配环节应用十分广泛，核心作用是匹配原动机与工作端的转速差，将伺服或普通异步电机输出的高转速低扭矩动力，转化为工作机构需要的低转速大扭矩输出，同时可实现输入轴与输出轴空间垂直交错的传动布局，适配很多安装空间受限、动力输入输出方向需要转向的设备场景。从结构设计逻辑来看，该装置采用一体式铸铁箱体结构，箱体外部设置的横向散热筋条，并非装饰性结构，而是在连续运转工况下，增大箱体与空气的接触散热面积，避免蜗轮蜗杆啮合副因为长时间高速滑动摩擦导致油温过高，引发润滑油黏度下降、齿面磨损加剧的问题。输入轴端采用凸缘式端盖定位，端盖上均匀分布的内六角螺栓，

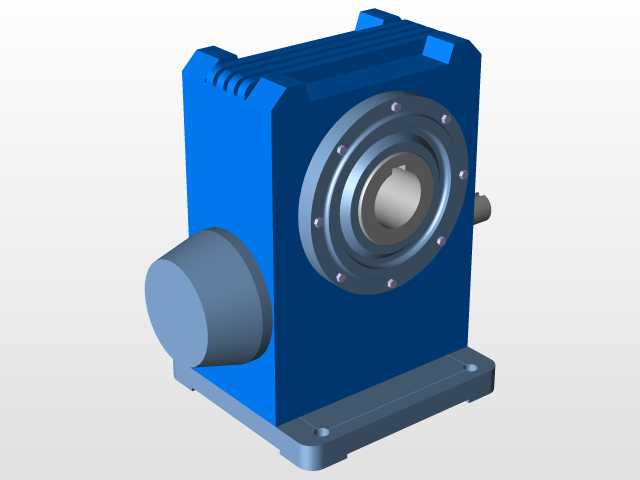

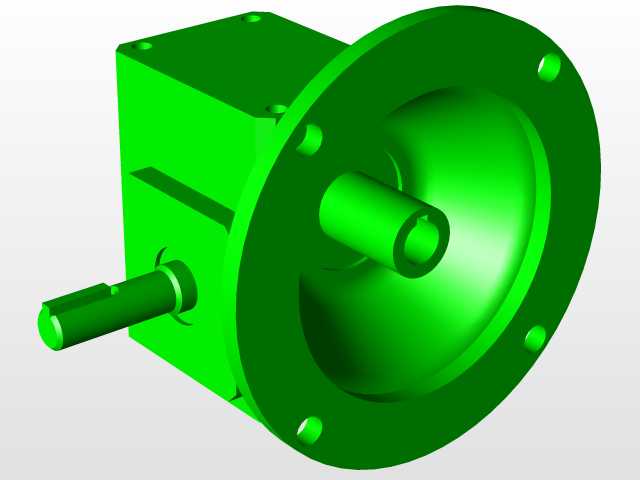

　　既可以实现轴承外圈的轴向固定，也能方便后期维护时拆卸端盖，检查轴承游隙或是更换输入轴侧的密封件，防止润滑油渗漏以及外部粉尘进入箱体内部污染啮合面。输出轴端采用大直径法兰式安装结构，安装法兰上的螺栓孔位按照通用安装尺寸规范设计，可直接与工作设备的输入端法兰对接，不需要额外加工过渡连接法兰，能大幅减少现场安装的适配工作量。设计过程中，蜗杆轴的支撑采用一对深沟球轴承背对背安装的布局，可同时承受径向载荷与少量轴向载荷，抵消蜗杆传动过程中产生的轴向分力，避免轴系出现窜动影响啮合精度；蜗轮部分采用锡青铜轮缘搭配铸铁轮毂的组合结构，既保证齿面具备足够的耐磨性与减摩特性，又能控制整体材料成本，毕竟全铜蜗轮的材料成本要远高于组合式结构。安装边界方面，

　　该装置的输入轴轴伸长度、输出法兰的止口直径、箱体底部的安装孔距都遵循通用减速装置的安装尺寸规范，可直接替换同规格的老款减速装置，不需要对原有设备的安装基座进行二次改造。箱体上预留的油标与油塞位置，分别设置在箱体侧面与底部，方便日常运维时观察润滑油液位，以及更换润滑油时排空旧油，不需要拆解箱体即可完成常规维护操作。在实际选型匹配时，需要注意该装置的输入转速适配范围，以及额定输出扭矩是否匹配工作端的负载需求，避免长期过载运行导致齿面胶合或是断齿故障，同时因为蜗轮蜗杆传动具备反向自锁特性，在提升类设备上使用时，可防止负载下坠引发安全事故，这也是这类结构在小型提升设备、垂直输送机构上被广泛应用的核心原因之一。
