单级锥齿轮减速传动装置结构设计

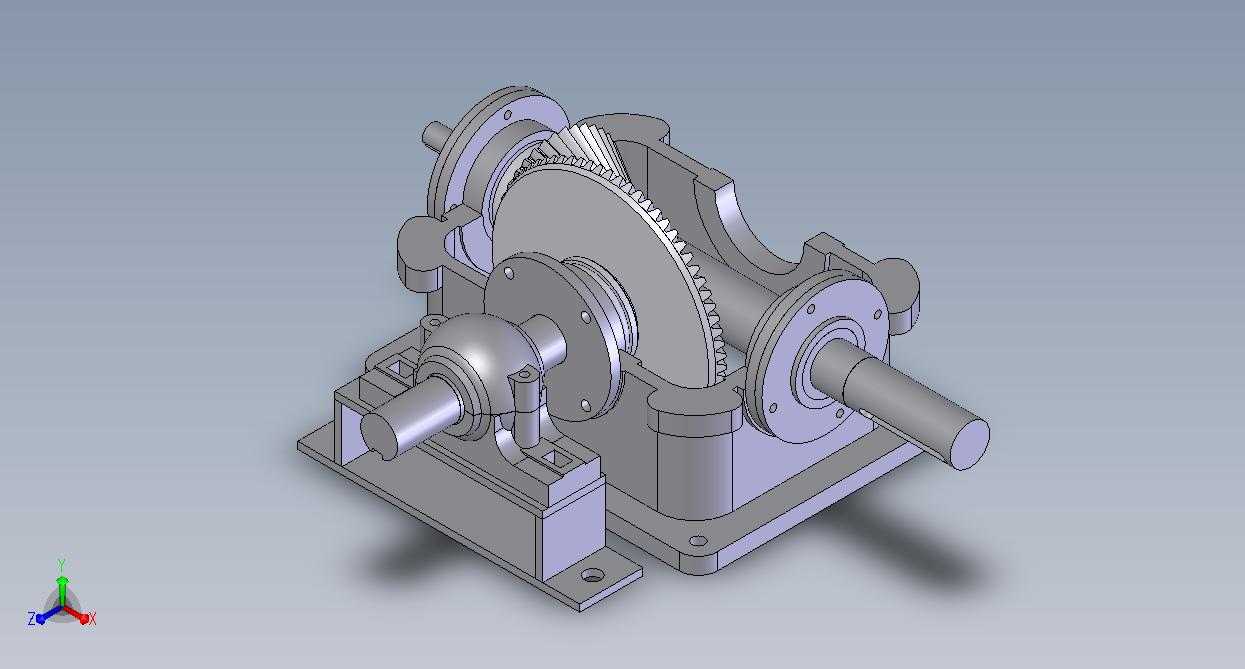

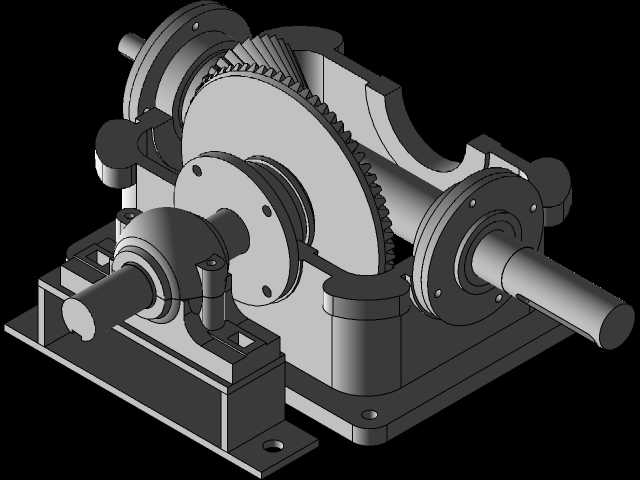

　　这套锥齿轮减速装置主要应用在动力输入输出轴线呈垂直交错的传动场景中，常见于轻工输送线、小型农机进给机构、食品加工设备的动力传递环节，用来匹配原动机高转速低扭矩的输出特性，将转速降低至工作端需要的区间同时放大输出扭矩，保障工作端运行平稳。从结构设计来看，装置采用剖分式铸造箱体，上下箱体通过定位销定位、螺栓紧固连接，既保证了装配时齿轮啮合间隙的调整空间，也方便后期运维时拆解检查齿轮磨损情况、更换润滑脂。输入轴端采用锥齿轮结构，直接和原动机输出轴通过联轴器对接，锥齿轮的啮合齿面经过修形处理，能降低交错轴传动时的轴向冲击，减少运行过程中的齿面磨损，延长齿轮副的使用寿命。输出轴采用双轴承支撑结构，轴承选型为深沟球轴承，

　　可同时承受径向载荷与部分轴向载荷，适配锥齿轮传动时产生的轴向分力，避免轴系运行时出现窜动。轴伸端设计有密封端盖，采用毡圈密封结构，能防止箱体内的润滑油泄漏，同时阻挡外界的粉尘、碎屑进入箱体内部破坏齿轮啮合面。箱体底部设计有一体化的安装底座，底座上预留四个对称分布的安装螺栓孔，安装时可直接通过螺栓将整套装置固定在设备机架的安装平面上，安装基准面经过铣削加工，平面度满足装配要求，能保证轴系和对接部件的同轴度误差控制在允许范围内。整套装置的外形轮廓规整，没有突出的尖锐结构，安装边界清晰，在设备布局时不需要预留过多的额外操作空间，输入轴与输出轴的中心距经过精确计算，能适配多数常规小型传动系统的布局要求。设计过程中充分考虑了齿轮润滑的需求，

　　箱体内腔预留了足够的储油空间，齿轮转动时可带起润滑油飞溅到各个啮合面与轴承位置，实现飞溅润滑，不需要额外配置强制润滑系统，简化了整套传动单元的结构，降低了设备的制造成本与后期维护难度。轴系上的齿轮、轴承、轴套等零部件都设计有可靠的轴向定位结构，通过轴肩、套筒、端盖的配合实现零部件的轴向固定，避免运行过程中零部件出现轴向位移导致啮合失效。
