带键槽梯形螺纹蜗轮蜗杆传动件

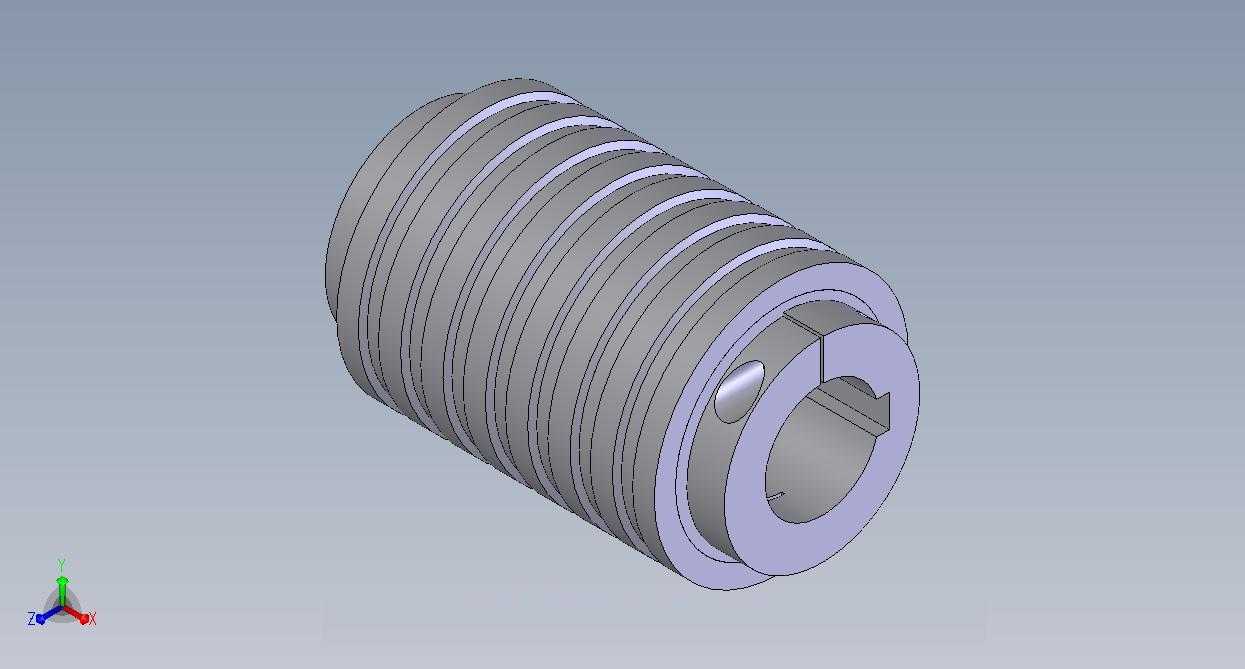

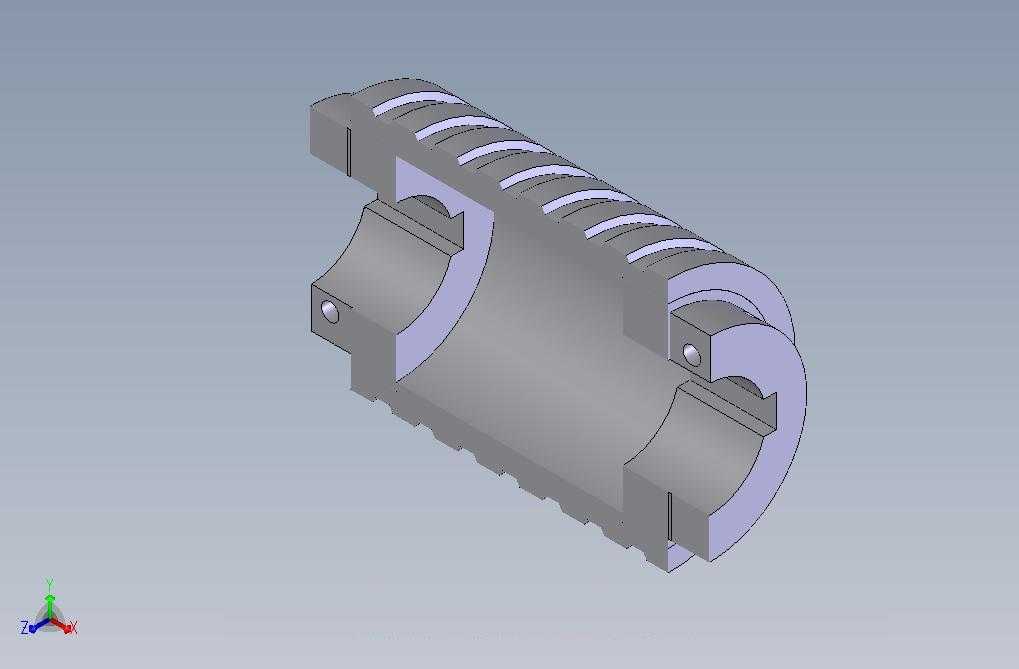

　　这款带键槽的梯形螺纹蜗杆，是蜗轮蜗杆传动副里的核心主动件，日常在交错轴传动场景里承担动力传递与转速转换的作用，常见于输送设备的减速单元、小型机床的进给机构、自动化生产线的分度传动结构中，能在单级传动下实现大传动比的动力输出，同时具备反向自锁的特性，可避免负载端反向驱动动力端，在需要防止倒转的垂直升降类机构里应用十分广泛。从结构设计来看，该蜗杆采用梯形螺纹齿形，齿面接触面积大，传动过程中承载能力强，相比普通三角螺纹传动，磨损量更小，传动效率更稳定，长期运行下的齿形保持性更好，适合中低速重载的传动工况。内孔处设计的标准平键键槽，是与动力输出轴实现周向固定的核心结构，安装时可通过平键传递扭矩，避免蜗杆与传动轴之间出现相对转动，

　　键槽的尺寸与位置公差直接影响传动的同轴度，建模过程中严格遵循键槽的对称度要求，保证装配后蜗杆的回转精度，减少运转过程中的径向跳动。蜗杆两端的轴肩结构，是安装时的轴向定位基准，装配时可通过轴肩与轴承内圈贴合，确定蜗杆在传动箱内的轴向位置，避免运转过程中出现轴向窜动，保证蜗轮与蜗杆的啮合齿面始终保持正确的接触位置，防止偏载造成的齿面异常磨损。从安装边界来看，该蜗杆的外径、齿顶圆直径、内孔直径以及键槽宽度都按照通用传动件的尺寸规范设计，可适配常规规格的深沟球轴承与安装座，不需要额外定制非标安装配件，替换维护时的通用性较强。建模过程中对螺纹齿形做了等距阵列处理，保证每一圈齿的导程、齿厚、齿高参数一致，齿根处做了微小的圆角过渡，

　　避免应力集中造成的齿根断裂，提升零件的疲劳强度。在实际选型应用中，这类蜗杆需要匹配对应模数、头数的蜗轮使用，装配时需要调整两轴的中心距与交错角，保证齿面接触斑点处于齿高中部位置，才能达到设计的传动效率与使用寿命，日常维护时需要在齿面涂抹润滑脂，减少金属齿面之间的干摩擦，降低运转噪音与温升。
