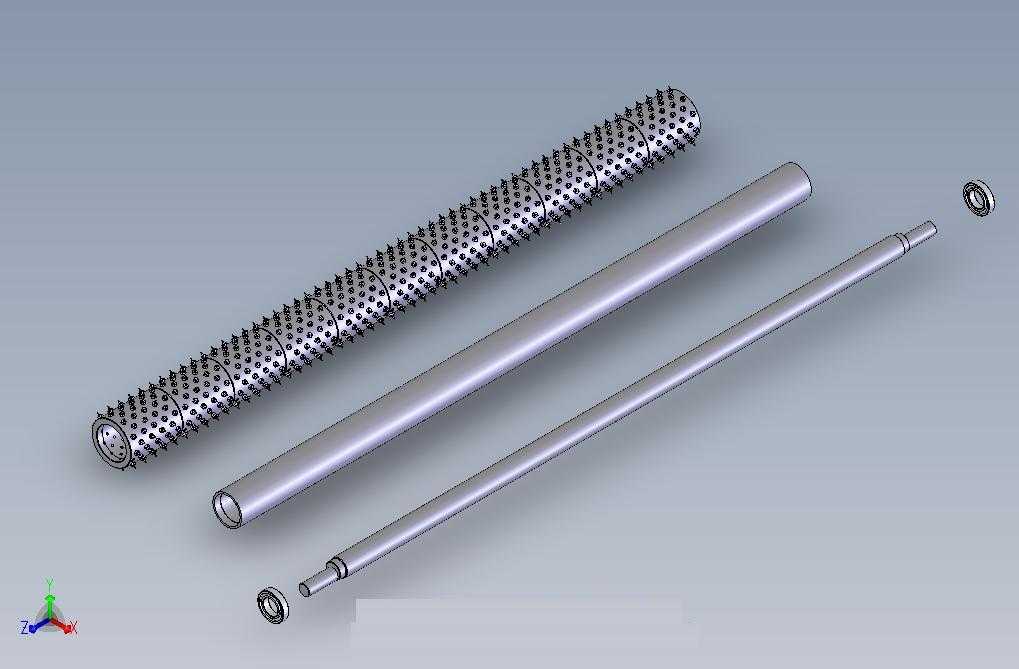

带刺孔辊轴组件配套光轴及端封结构

　　这套轴类组件常见于薄膜、无纺布、纸张类卷材加工生产线的牵引工位，其中带密集凸刺的辊体主要承担卷材表面打孔、牵引防滑的作用，在包装材料透气孔加工、卫生材料表层压孔工序中应用广泛，能在连续走料过程中同步完成等距刺孔作业，避免卷材打滑偏移。设计阶段优先考虑了辊体的动平衡性能，所有凸刺采用等螺旋角排布，既保证刺孔密度均匀，也能降低高速运转时的径向跳动，减少设备运行振动。配套的两根不同直径光轴分别承担辊体支撑与导向作用，较粗的光轴作为刺辊的芯轴安装基准，两端预留的轴承位与端封结构配合，可适配标准深沟球轴承的安装尺寸，安装时需保证芯轴与辊体内孔的同轴度公差控制在0.02mm以内，避免运转时出现卡滞、磨损加剧的问题。较细的长轴作为卷材导向辊使用，

　　表面做了高光洁度处理，粗糙度控制在Ra0.8以下，防止走料过程中刮伤卷材表层。两端的薄型端盖采用过盈配合加侧面顶丝的固定方式，既可以限制轴承的轴向窜动，也能阻挡生产过程中产生的碎屑、粉尘进入轴承内部，延长轴承维护周期。从安装边界来看，整套组件的轴向安装长度可根据生产线幅宽调整芯轴的伸出端长度，径向安装空间需预留不小于辊体外径1.2倍的操作空间，方便后期更换刺辊或者调整刺孔深度。设计时还考虑了不同工况的适配性，刺辊的凸刺高度可根据加工材料的厚度调整，当加工较厚的包装膜时可更换凸刺更高的辊体，芯轴与导向轴的安装接口保持通用，无需改动设备原有安装座即可完成替换，降低产线改造成本。导向轴的两端采用阶梯轴设计，安装段直径与轴承内孔匹配，

　　伸出端可配套安装链轮或者同步带轮，接入设备的传动系统，保证刺辊与导向轴的线速度与走料速度同步，避免出现材料拉伸变形或者刺孔错位的问题。整套结构没有复杂的异形零件，所有配合面均采用常规机加工工艺即可完成，加工难度低，后期维护更换配件的成本也相对可控，适合中小幅宽的卷材加工设备配套使用。
