等径直齿锥齿轮传动零件结构设计

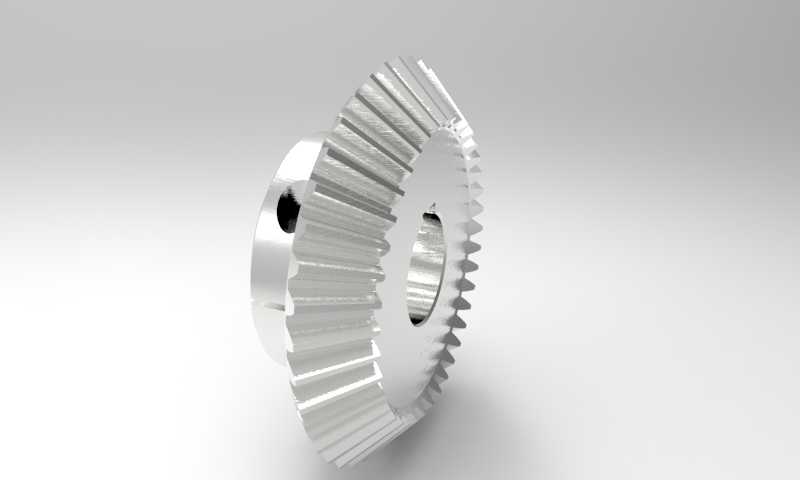

这款锥齿轮零件主要用于相交轴之间的旋转运动与扭矩传递，常见于各类需要改变传动轴线方向的机械结构中，比如小型农机的转向传动单元、轻工设备的进给换向机构、台式机床的主轴换向结构里都能见到这类零件的应用场景。从结构设计来看，该零件采用直齿锥齿形设计，齿形沿节锥母线方向均匀分布，齿顶与齿根的锥度与安装距严格匹配啮合配对齿轮的参数，保证两轴垂直相交时的啮合接触面积处于合理区间，避免偏载造成的齿面异常磨损。零件中心设置有阶梯安装孔，孔壁预留键槽位置，用于与传动轴通过平键实现周向固定，传递扭矩的同时避免齿轮与轴之间出现相对转动；轮毂部分做了加厚处理，提升零件与轴配合段的结构强度，避免大扭矩传递时轮毂处出现应力开裂。齿宽的设计参考了通用锥齿轮的齿宽系数取值，既保证足够的啮合接触长度提升承载能力，又避免齿宽过大造成小端齿形过薄、加工难度提升的问题。设计过程中优先考虑了安装边界的适配性，节锥顶点与两传动轴线的交点严格重合，安装时只需保证配对齿轮的轴向定位尺寸符合设计值，就能实现正确啮合，不需要额外做大幅的啮合间隙调整，降低现场装配的调试难度。齿面的成型工艺适配常规铣齿加工流程，齿形参数符合通用直齿锥齿轮的基准制式，不需要定制特殊刀具就能完成加工，适合小批量备件生产或者设备维修替换场景使用。零件背部的端面设计为垂直于轴线的平整定位面，装配时该端面与轴肩或者轴承内圈端面贴合，实现齿轮的轴向定位，保证运转过程中不会出现轴向窜动，维持啮合间隙的稳定。这类直齿锥齿轮相比螺旋锥齿轮，加工难度更低，装配调整更简便，虽然运转时的平稳性略逊于螺旋齿结构，但在中低速、中等载荷的传动场景下完全能满足使用需求，日常维护也更便捷，不需要复杂的齿侧间隙调整工序，广泛应用于各类对传动精度要求不是极高的通用机械换向传动位置。
