双联同轴齿轮传动组件结构设计

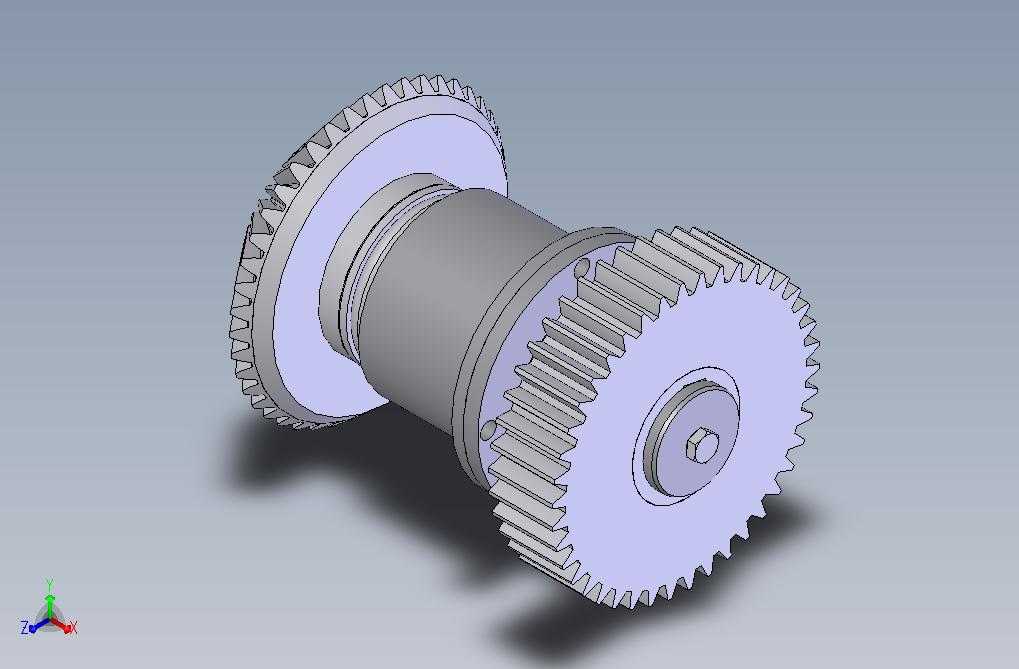

　　这类双联同轴齿轮组件常应用在需要多级定传动比的紧凑传动链路中，比如小型输送设备的动力输入端、轻工机械的进给传动单元、台式加工设备的变速机构里，相比分散布置的多组齿轮，同轴双联的结构能大幅压缩传动链路的轴向占用空间，减少支撑轴承的配置数量，降低整体传动副的装配累计误差。从结构设计逻辑来看，两个不同齿参数的齿轮固定在同一筒状基体上，基体内部为中空通孔结构，既可以穿装支撑心轴，也能预留润滑介质的流通通道，两端的齿轮分别对应不同的啮合副，可在同一输入转速下同步输出两个不同转速的动力传递路径，或是实现单路动力输入下的两级减速匹配。设计时需要重点考量两个齿轮的同轴度公差，齿圈与基体的连接位置做了加厚过渡处理，

　　避免传动扭矩作用下齿根与基体衔接处出现应力集中，齿轮端面的固定孔用于和相邻的限位挡片配合，限制组件在心轴上的轴向窜动，保证啮合时齿面的接触长度处于设计区间，减少偏载带来的齿面异常磨损。从安装边界来看，筒状基体的外径小于两端齿轮的齿根圆直径，装配时可以直接从传动腔的侧孔穿入安装位，不需要额外拆解周边的支撑结构，中空内孔的尺寸匹配常规的标准心轴直径，两端的轴肩位置可以适配标准规格的滚动轴承，不需要额外定制非标支撑件。齿形参数的匹配上，两个齿轮分别对应不同模数与齿数，适配相邻传动级的齿距参数，啮合侧隙控制在常规工业传动的推荐区间，既可以保证正反转切换时的空程量在允许范围内，也能避免热胀状态下出现齿面卡滞。这类组件在实际运行时，

　　动力从其中一个齿轮输入后，通过筒状基体将扭矩传递到另一端齿轮，整个传动过程没有额外的中间连接零件，传动效率比分体式同轴齿轮组更高，同时因为是一体化结构，装配时不需要反复调整两个齿轮的相对相位，只要保证心轴的支撑同轴度就能满足啮合要求，大幅降低现场装配的调试难度。在润滑维护层面，筒状基体的外圆面预留了环形油槽，运转时可以留存部分润滑脂，持续给两端的轴承配合面提供润滑，减少长期运转下的配合面磨损，齿轮端面的减重凹腔在不降低结构强度的前提下减少了组件自身的转动惯量，启动和变速时的冲击载荷更小，能有效延长啮合齿面的使用寿命。
