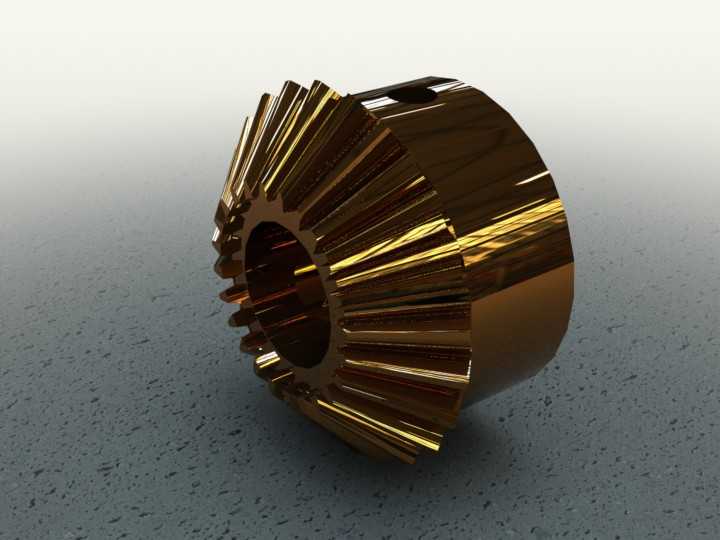

高精度直齿锥齿轮传动件三维结构

　　这款锥齿轮作为相交轴传动场景的核心零件，常被应用在差速器、机床主轴转角传动、农业机械动力转向模块、轻工设备变速单元中，承担两相交轴间的旋转运动与扭矩传递任务，可实现90度或其他固定夹角轴系的动力换向，适配转速区间覆盖中低速重载到中高速轻载的多类工况。从结构设计来看，该零件采用节锥角匹配安装轴夹角的齿形布局，齿向沿节锥母线方向分布，轮齿从大端到小端齿厚逐渐收窄，齿顶与齿根的锥面与节锥保持固定的几何对应关系，保证啮合过程中齿面接触线沿齿长方向平稳过渡，避免偏载导致的局部应力集中。内孔采用通孔设计，可通过平键或花键与传动轴实现周向固定，轮毂端面预留有轴向定位的贴合面，安装时可通过轴肩或锁紧挡圈实现轴向限位，

　　安装边界需保证配对齿轮的节锥顶点重合，否则会出现齿面接触偏移、传动噪音增大、齿面磨损加剧的问题。设计过程中优先考虑了齿面接触强度与齿根弯曲强度的匹配，大端齿形参数按照标准模数取值，保证啮合重合度满足平稳传动要求，齿面做了等强度修形处理，在额定载荷下齿面载荷分布均匀，可承受短时过载冲击而不发生断齿失效。外轮廓的轮齿排布均匀，齿顶圆与齿根圆的同轴度、内孔与节锥的跳动公差都按照通用传动件精度等级设定，可适配多数通用机械的传动精度要求，不需要额外做高精度修配即可直接用于常规传动场景。在实际装配场景中，该锥齿轮的轴向安装位置可通过调整垫片微调，保证啮合侧隙处于合理区间，既不会因侧隙过小出现卡滞、发热抱死，也不会因侧隙过大导致传动回差超标、

　　反向冲击噪音明显。这类锥齿轮的应用场景覆盖极广，从小型食品输送设备的转角传动，到中型工程机械的行走机构差速单元，再到机床附件的分度传动结构，都能见到同结构锥齿轮的身影，其结构成熟度高，传动效率稳定，维护成本低，是相交轴传动方案中性价比极高的零件选择。建模过程中严格遵循锥齿轮的几何生成逻辑，先确定节锥、背锥、根锥的几何参数，再通过背锥展开的当量齿轮齿形投影生成三维齿面，保证齿形几何精度与实际加工齿形一致，可直接用于装配干涉检查、运动仿真验证、有限元强度校核等工程场景，为后续的零件加工、装配调试提供准确的三维数据参考。
