嵌入式工业触控显示终端结构设计

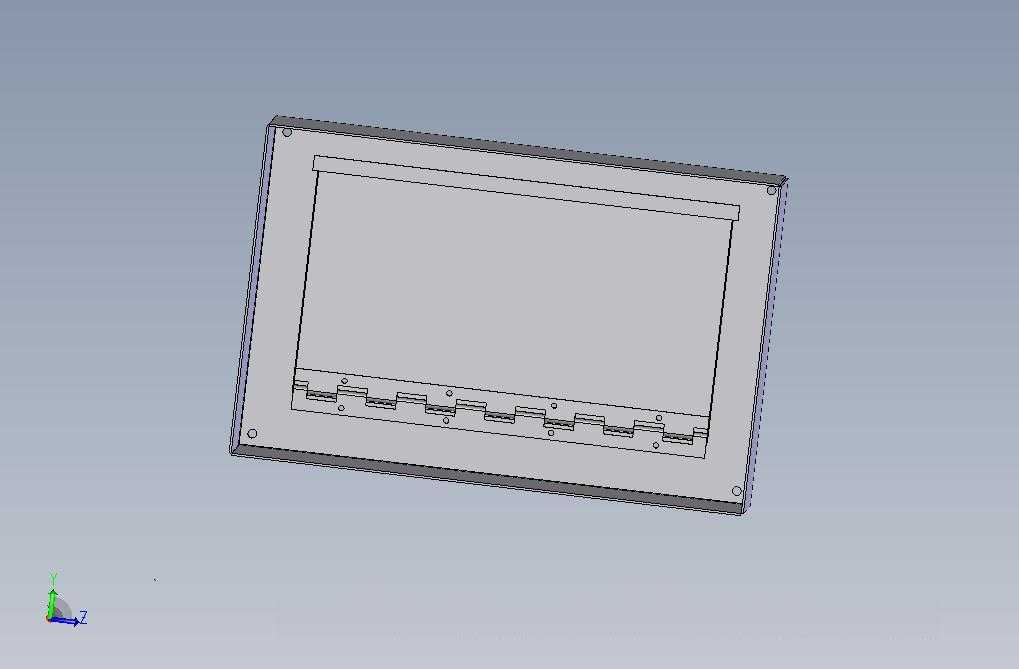

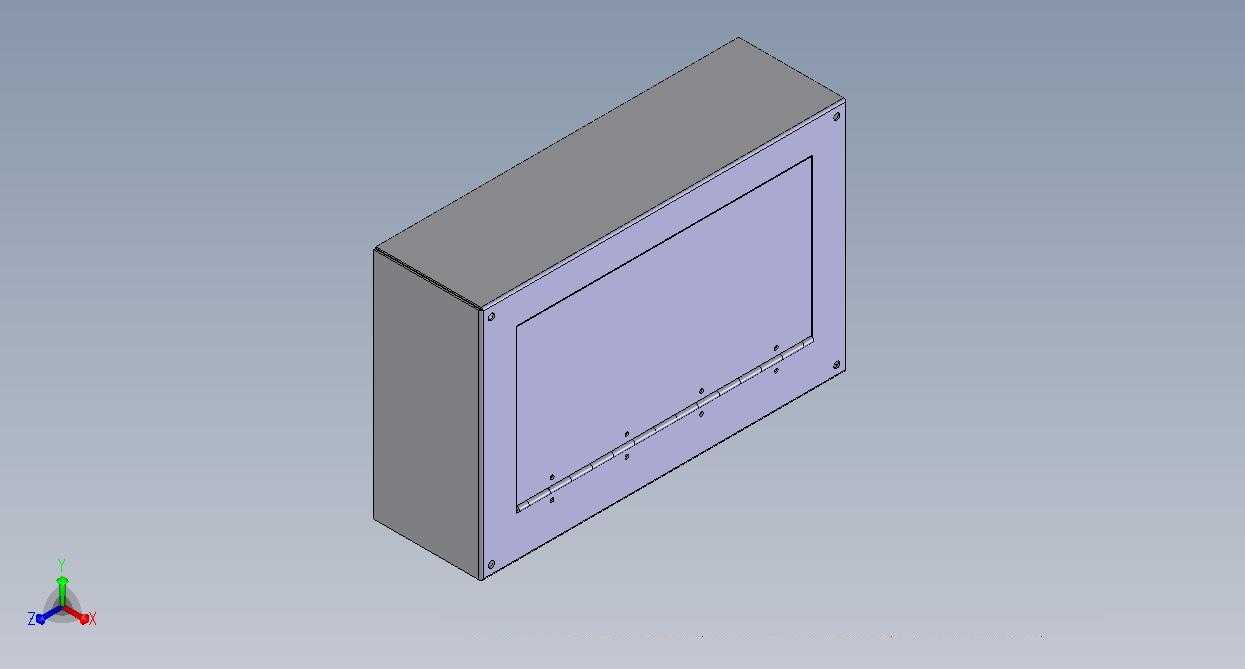

　　这款嵌入式触控显示终端的结构设计，主要面向工业现场设备的人机交互场景，常见于生产线控制柜、数控操作站、环境监测设备的前端交互位，替代传统的按键式操作面板，实现参数设置、状态可视化、指令输入的一体化交互功能。从结构布局来看，整体采用矩形嵌入式安装构型，壳体采用薄钣金折弯成型，边框预留均匀的安装孔位，可直接嵌入设备柜体的预留开孔内，通过侧边的固定件完成锁紧，安装后正面与柜体面板保持齐平，无突出结构，避免现场作业剐蹭，同时能适配多数标准控制柜的面板开孔尺寸，安装边界预留足够的公差余量，降低现场开孔的精度要求。正面的显示区域占据壳体大部分面积，下方预留的长条状接口与按键安装位，可根据实际需求配置物理功能按键、USB调试接口、状态指示灯，

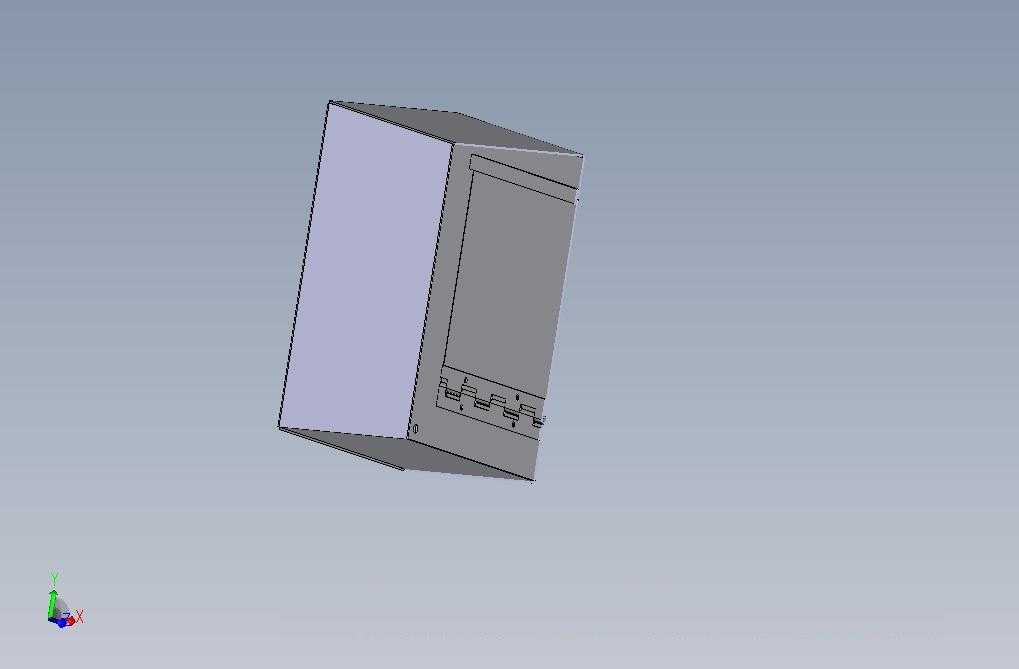

　　兼顾触控操作的便捷性与高频功能的实体按键快速触发需求，避免全触控设计在戴劳保手套操作时的误触问题。设计过程中优先考虑工业场景的防护需求，壳体接缝处做了折弯止口设计，安装后可阻挡现场粉尘、切削液飞溅进入壳体内部，适配车间多尘、有少量液体飞溅的使用环境。内部的安装筋位按照常规工业显示模组的尺寸做了通用化设计，可适配不同尺寸的电阻或电容触控屏，模组固定位预留缓冲胶条的安装槽，降低设备运行时的振动对显示模组的影响，避免长期振动导致的屏幕接触不良、显示异常问题。背部的走线槽位做了分层设计，强电供电线路与弱电信号线路分开排布，减少信号干扰，同时预留标准的航插安装位，可根据现场布线需求选择不同规格的连接器，无需额外改动壳体结构。

　　从安装维护角度考虑，正面的屏幕盖板采用可拆卸式设计，后期更换屏幕或维护内部电路板时，无需将整个终端从柜体上拆下，仅需拆开正面盖板即可完成操作，大幅降低现场维护的时间成本，适配工业设备不停机快速维护的使用需求。壳体的边角做了小圆弧过渡处理，避免安装过程中尖锐边角划伤操作人员，同时整体结构无多余外凸部件，安装后整体简洁规整，与工业设备的硬朗外观风格保持统一。
