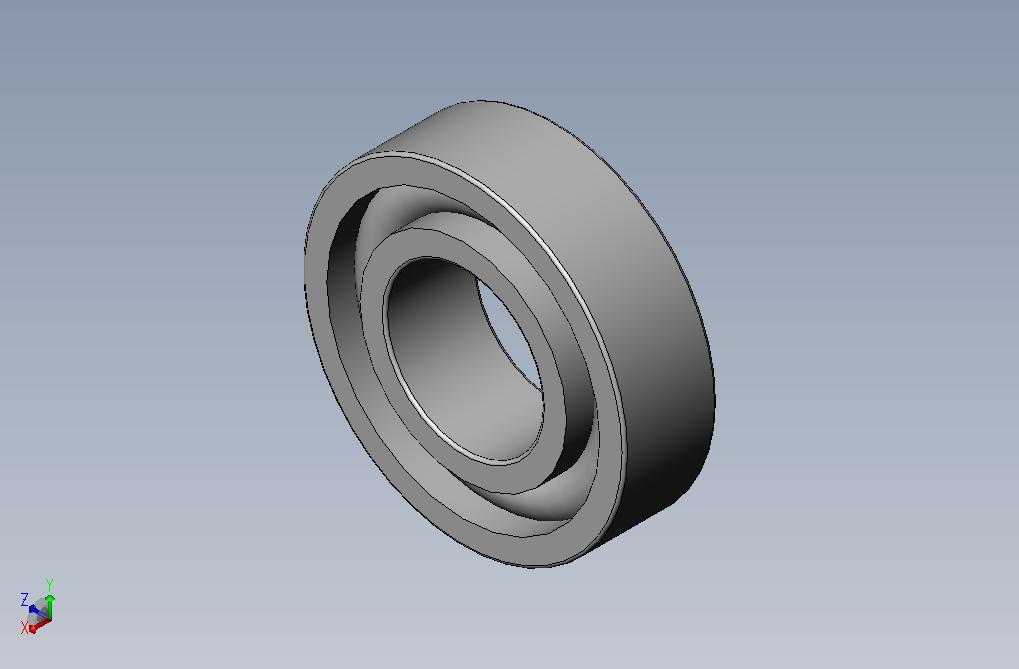

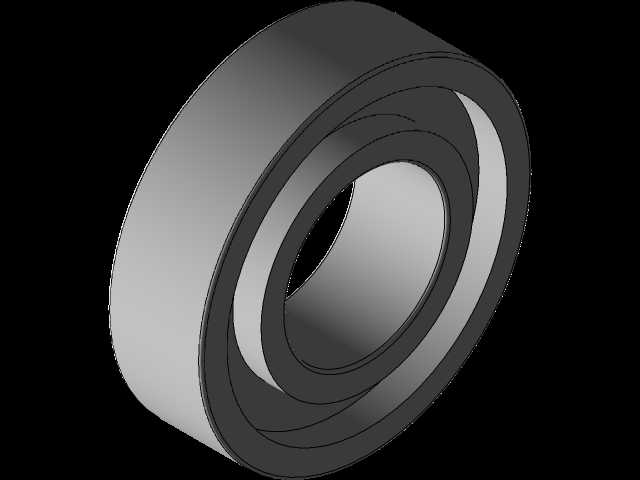

双面密封深沟球轴承6003结构设计

　　这款6003规格双面密封深沟球轴承，是旋转支撑场景中应用极广的基础零部件，在中小型电机输出端、家用电动工具主轴、输送线从动辊筒、轻工纺织机械的导辊部位都能见到它的身影，主要承担径向载荷，也可在一定范围内承受双向轴向载荷，为旋转轴提供稳定的回转支撑，降低轴系运转过程中的摩擦阻力，同时约束轴与轴承座之间的轴向窜动量，保证轴系的回转精度。从结构设计来看，该轴承采用双列钢球作为滚动体，内圈、外圈的滚道曲率经过匹配优化，滚道与钢球的接触角在零载荷状态下接近零度，当承受径向载荷时接触角会小幅增大，保证载荷均匀分布在滚动体表面，避免局部应力集中导致的早期点蚀失效。两侧的2Z密封结构为冲压钢防尘盖，与内圈的密封槽形成非接触式密封间隙，

　　既可以阻挡外部环境中的粉尘、金属碎屑进入轴承内部污染润滑脂，又不会因为接触摩擦带来额外的运转阻力，适合在转速较高、环境粉尘浓度中等的工况下使用，密封盖与外圈的配合采用过盈压装，不会在运转过程中出现松脱脱落的问题。从安装边界来看，该轴承的内径尺寸适配17mm直径的轴颈，外径为35mm，宽度为10mm，安装时轴与内圈的配合一般选用k6公差带，轴承座孔与外圈的配合选用J7公差带，既可以保证内圈与轴同步回转无打滑，又能让外圈在座孔内有微小的游动余量，补偿轴系受热伸长带来的尺寸变化。建模过程中严格遵循滚动轴承的标准尺寸规范，对滚道的曲率半径、钢球的直径与数量、保持架的兜孔间隙都做了还原，保持架采用浪形冲压保持架结构，兜孔包裹钢球的半球面，

　　保证钢球在运转过程中不会出现相互碰撞、脱落的问题，同时保持架的材质选用冷轧钢板冲压成型，自重轻、强度足够，适配高转速运转的需求。在实际选型应用中，这类密封轴承出厂时已经预填了锂基润滑脂，正常工况下可以做到长期免维护，不需要额外定期加注润滑脂，大幅降低了设备的日常维护工作量，在一些不便拆卸维护的安装位置，这种预润滑密封轴承的优势尤为明显。设计时还考虑了轴承的安装工艺性，内圈和外圈的端面都做了微小的倒角处理，方便压装时对准轴颈和座孔，避免压装过程中出现毛刺刮伤配合面的问题，轴承的径向游隙选用标准组游隙，适配绝大多数常规工况的使用需求，如果是高温或者过盈量较大的安装场景，也可以对应选用更大游隙组的产品，但基础结构的尺寸边界完全一致，具备很强的互换性，是机械传动结构中最通用的支撑类零部件之一。
