侧向定位安装异形钣金支撑构件

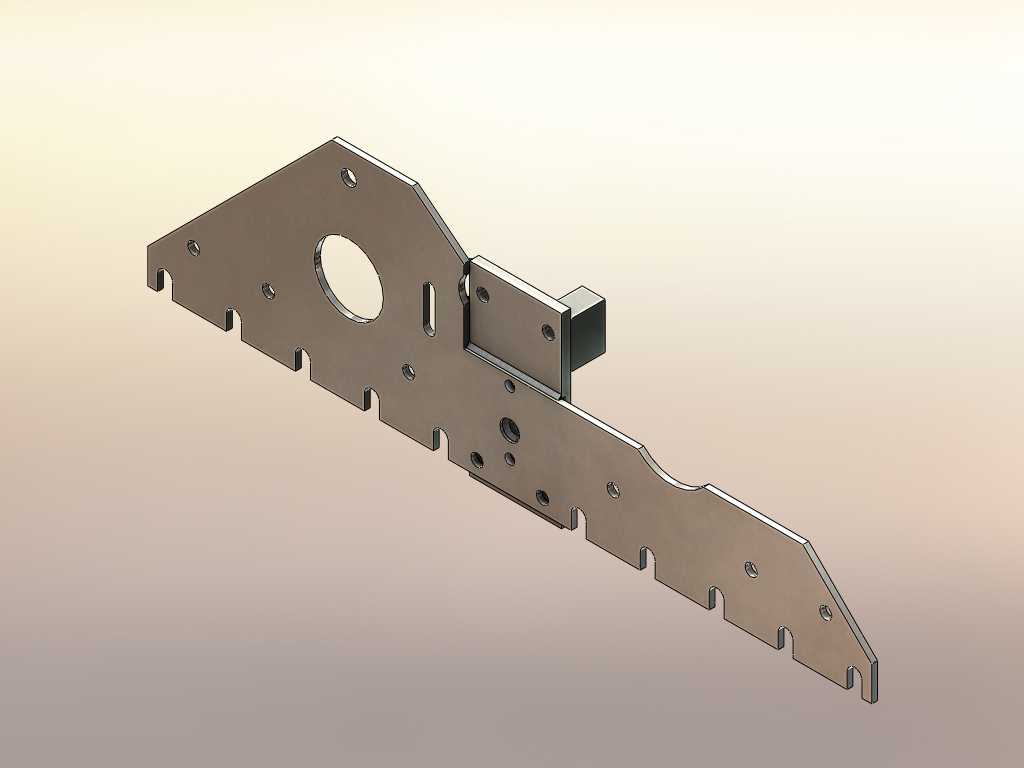

　　这类异形钣金支撑构件多用于自动化生产线的侧向工位定位环节，在输送线侧边的挡停、导向机构中承担核心安装载体功能，实际运行中需要同时承载导向挡块、检测传感器安装座的静载荷，还要承受工件经过时产生的周期性侧向冲击，因此结构设计上做了多处针对性强化。从结构形态来看，构件整体采用折弯+激光下料的钣金工艺成型，主体板材厚度适配常规工业安装场景的强度需求，长条形主体沿长度方向分布多组等距缺口，这些缺口并非工艺减重槽，而是对应输送线上不同规格工件的卡位齿槽，齿槽的间距公差控制在±0.1mm范围内，保证工件经过时不会出现卡滞或定位偏移。主体板面上分布的多组不同直径通孔，分别对应不同功能：大直径圆孔是为了避让后方传动轴的运动空间，

　　避免构件安装后与旋转部件发生运动干涉；小直径的沉孔用于构件自身在设备机架上的螺栓固定，沉孔设计可以保证螺栓头不突出板面，不会剐蹭经过的工件表面；靠近端部的方形凸台安装位，是专门为侧向检测传感器预留的安装基准面，凸台的垂直度经过工艺管控，保证传感器安装后检测面与工件运行方向垂直，减少检测误差。设计阶段优先考虑了安装边界的适配性，构件整体长度适配常规300mm间距的铝型材机架安装孔位，端部的斜切造型是为了避让设备转角处的走线槽，避免安装时与设备护板、线缆桥架产生空间冲突。构件侧边的折弯翻边高度经过计算，既可以提升整体钣金的结构刚性，减少长条形板材在受力时的翘曲变形，又不会超出安装空间的侧向边界，不会干扰相邻工位的部件运动。

　　在实际装配场景中，这类构件不需要额外的焊接补强，依靠自身折弯结构和多点螺栓固定即可满足使用强度要求，安装时可以通过板面上的腰型孔微调安装位置，补偿机架加工带来的装配误差，降低现场调试的难度。齿槽的边缘做了微小的倒角处理，避免工件经过时尖锐的钣金边缘刮伤工件表面，同时也能减少长期运行中齿槽边缘的磨损变形，延长构件的使用寿命。
