传统立式金属加工钻床结构设计

　　立式钻床是金属切削加工领域普及率极高的通用加工设备，在小型机加工车间、五金维修站点、职业院校实训场地、模具加工工坊都能看到这类设备的身影，主要承担钻孔、扩孔、铰孔、攻丝、锪孔等常见孔加工工序，加工时刀具沿垂直主轴方向做进给运动，工件通过夹具或压板固定在工作台上，通过调整工作台位置实现待加工孔位与主轴的同轴对齐，适合中小型零件的小批量孔加工作业，相比摇臂钻床占地面积更小，操作门槛更低，日常维护成本也更可控。

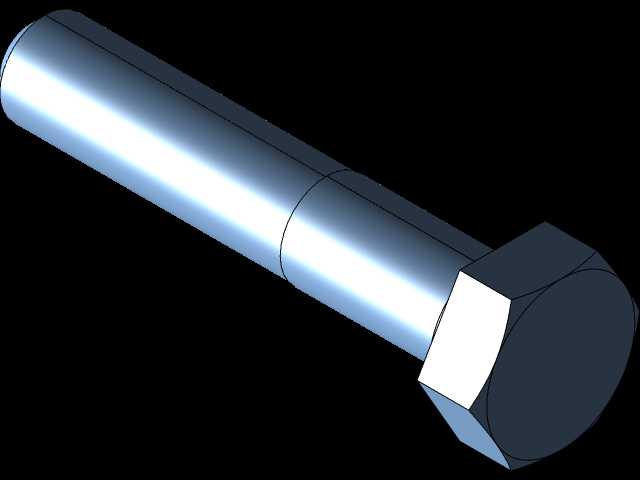

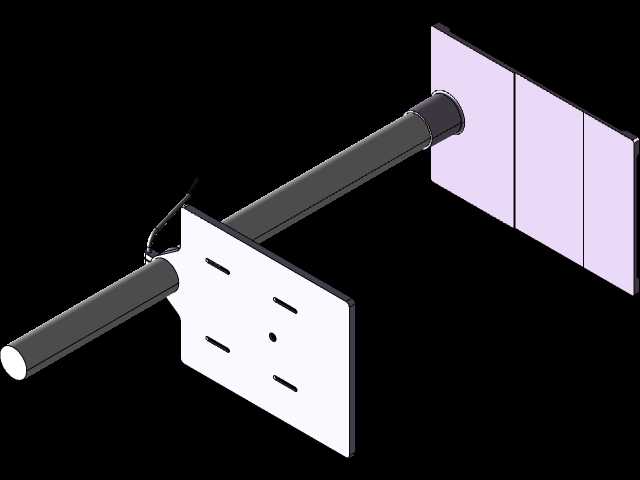

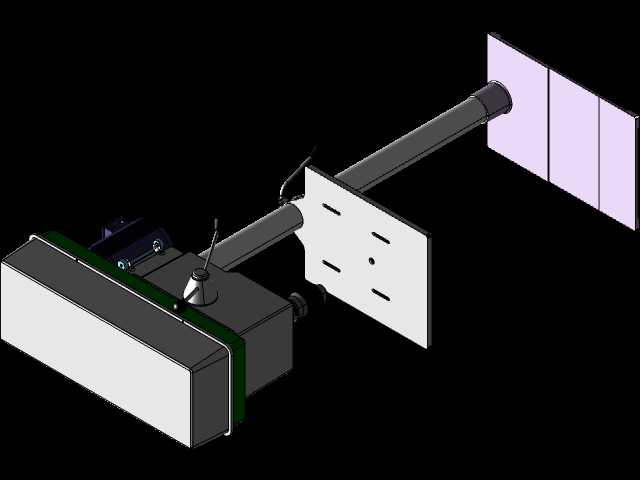

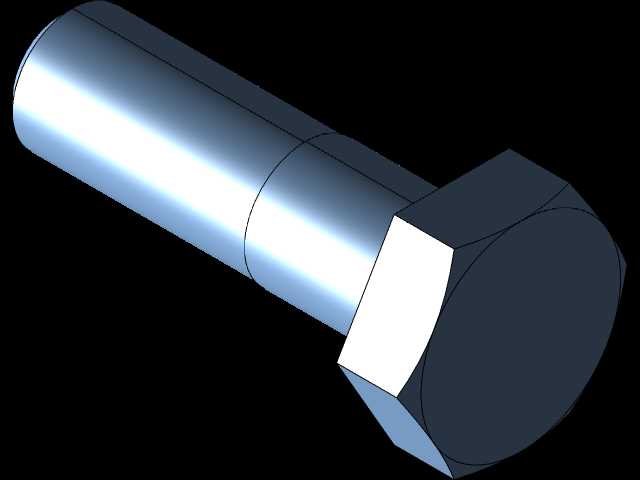

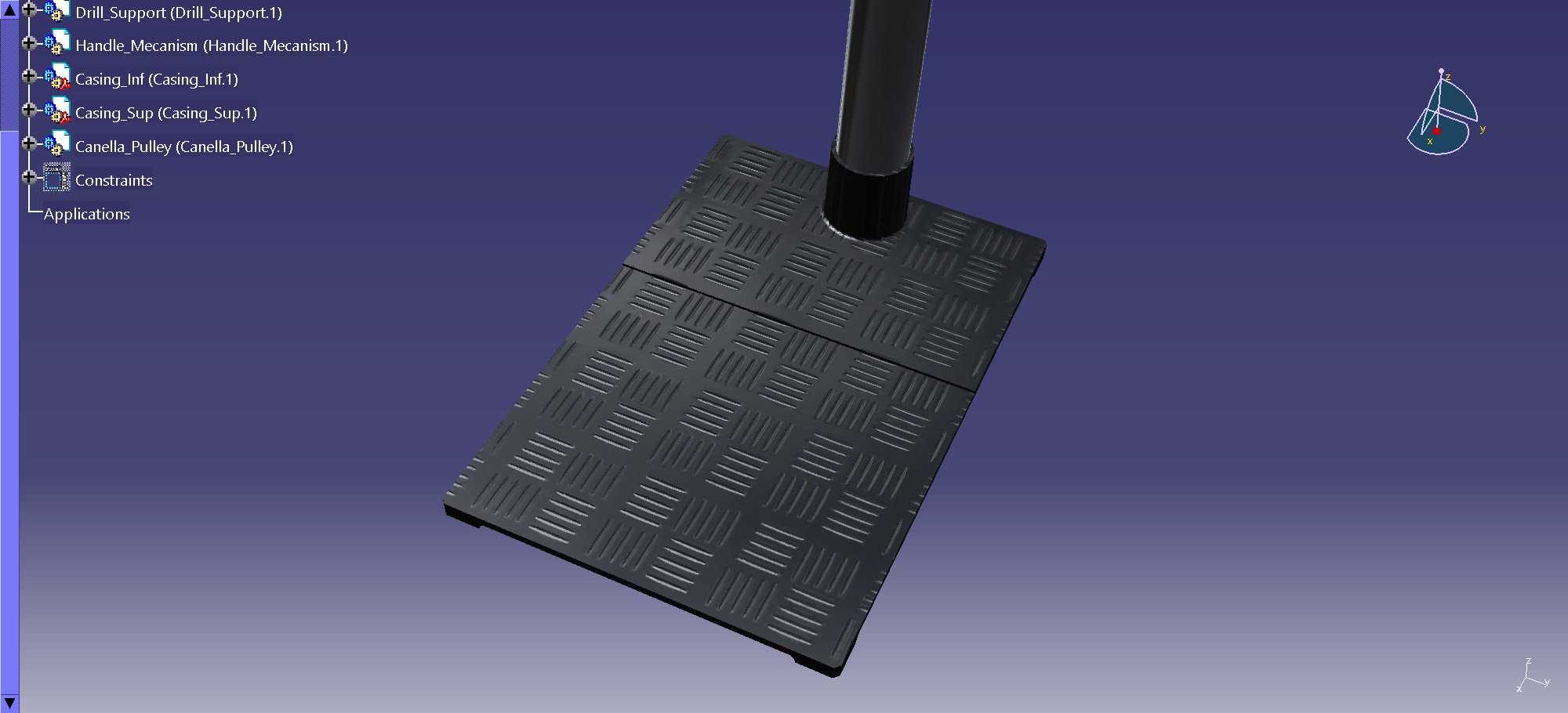

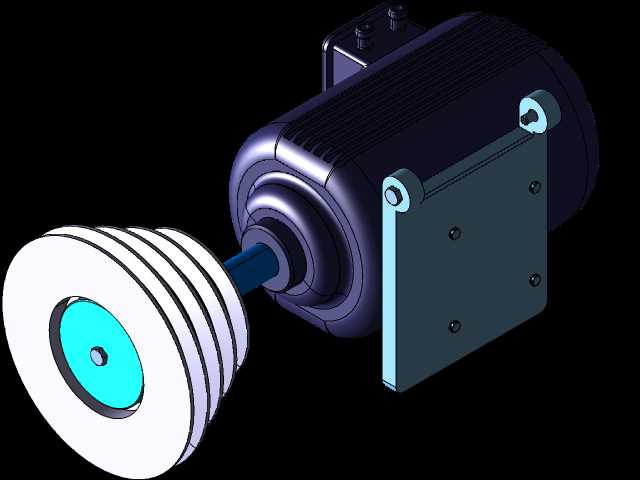

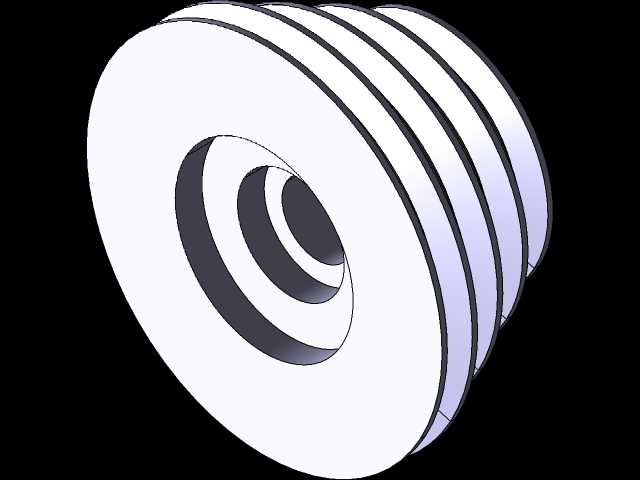

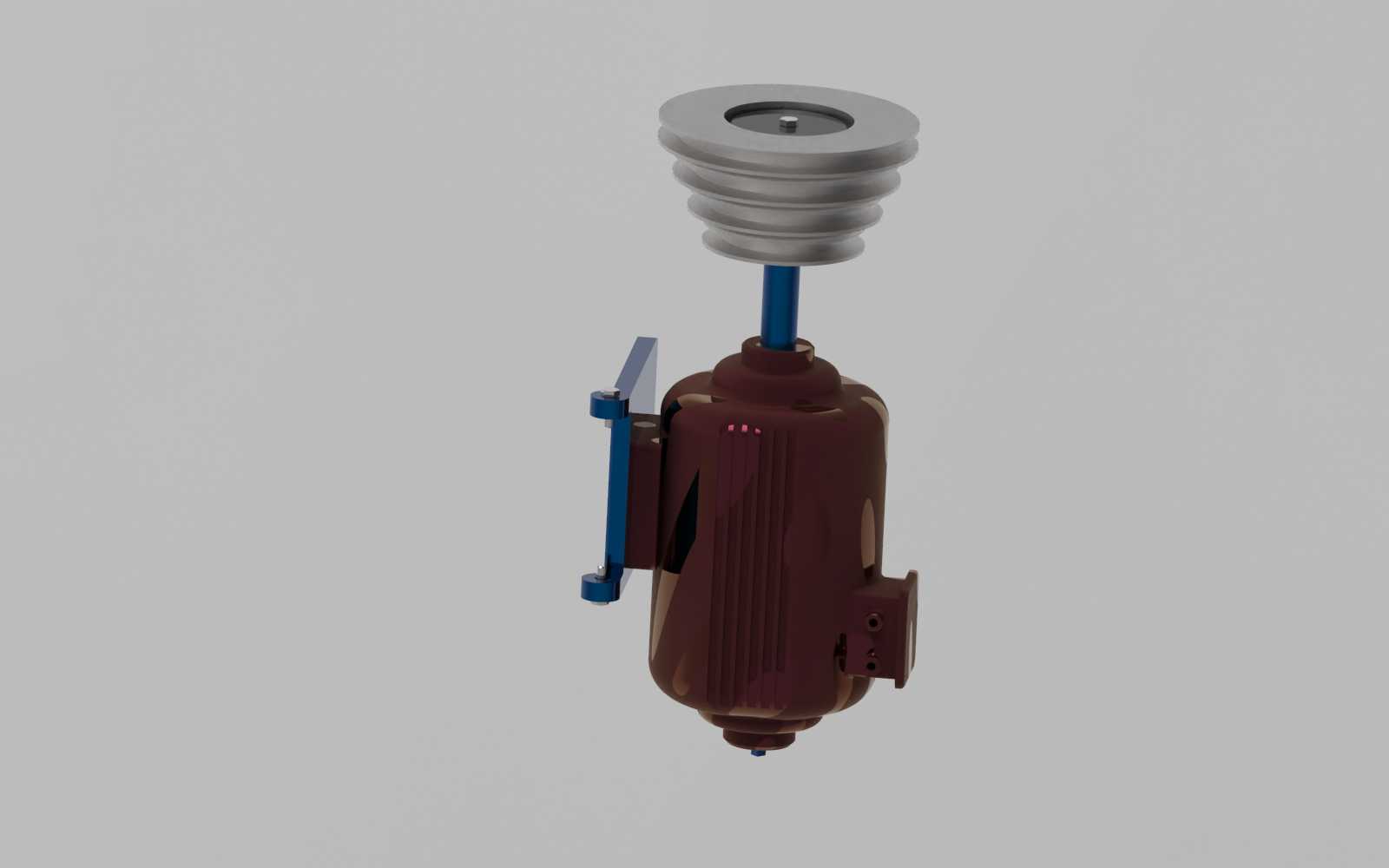

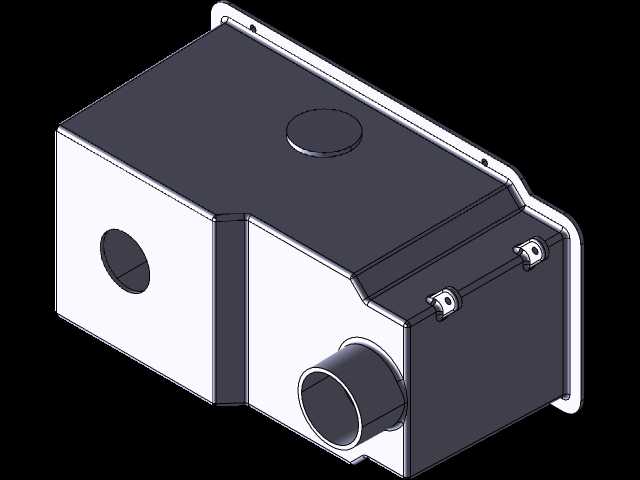

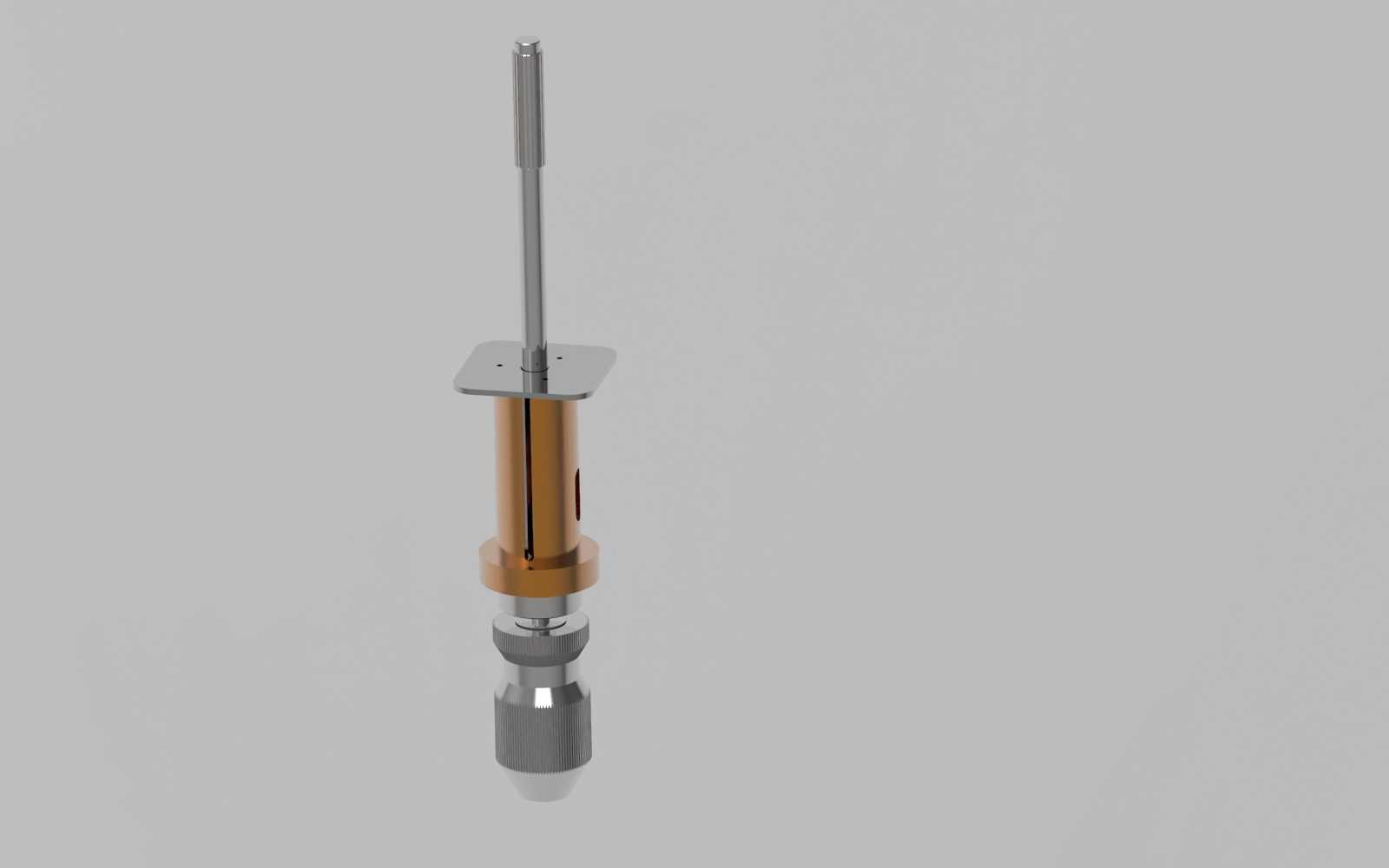

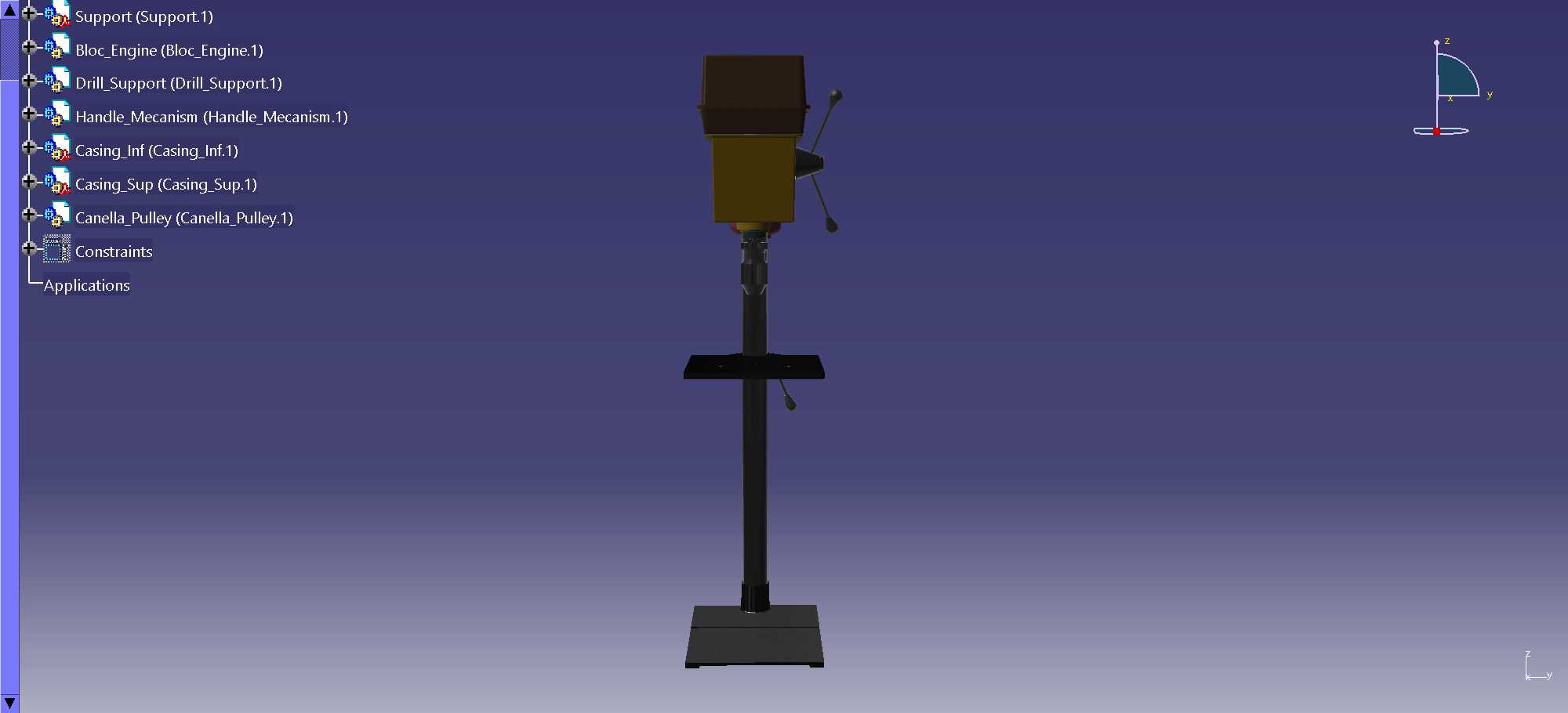

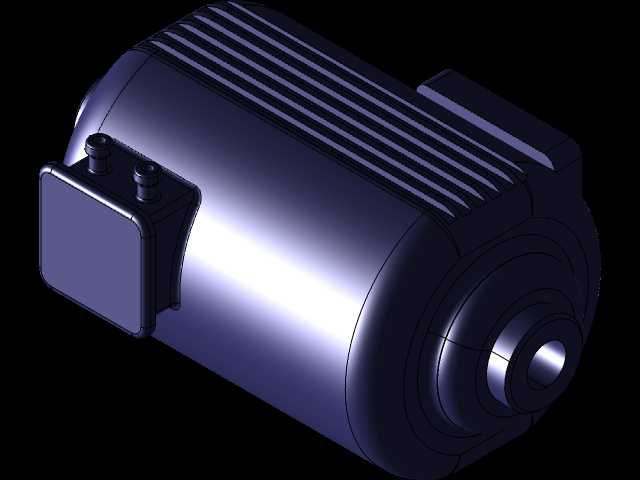

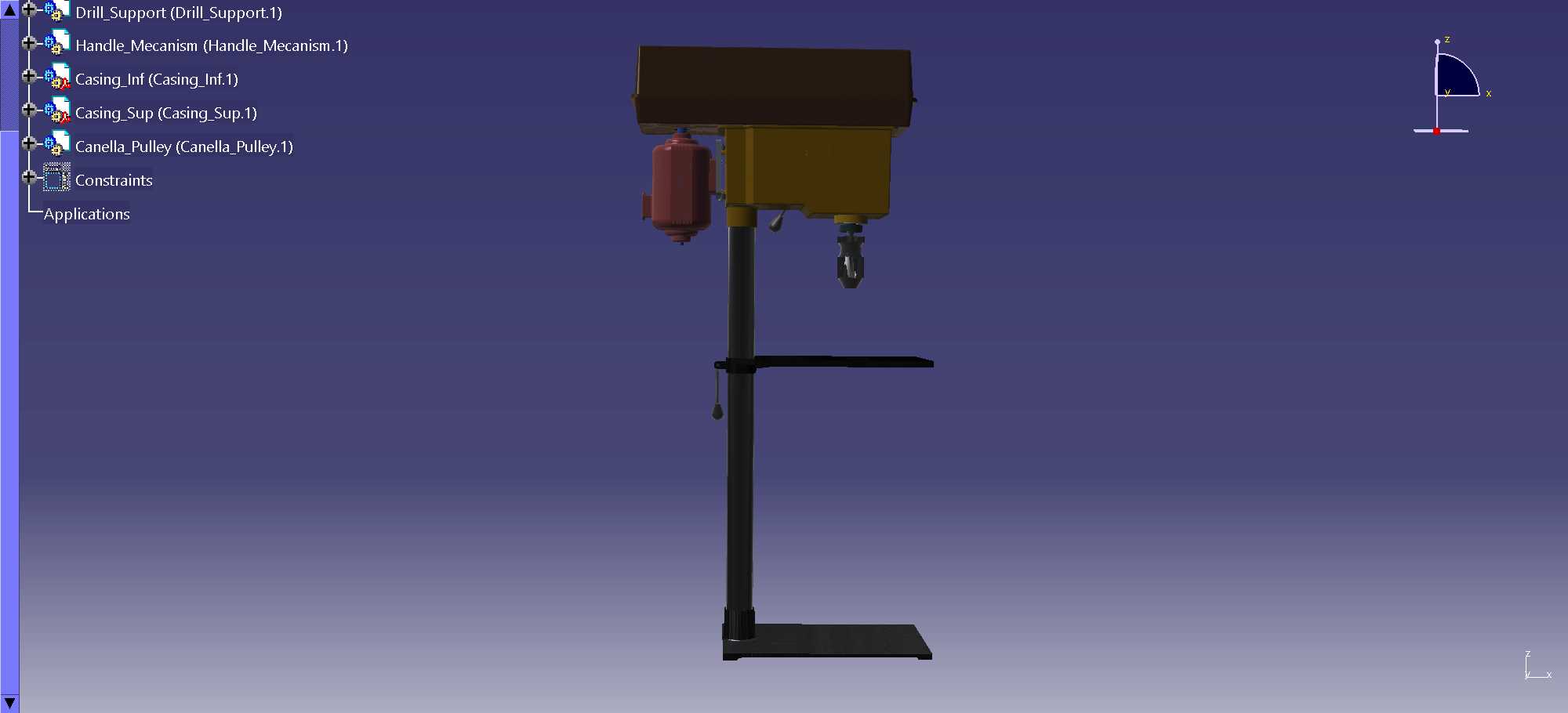

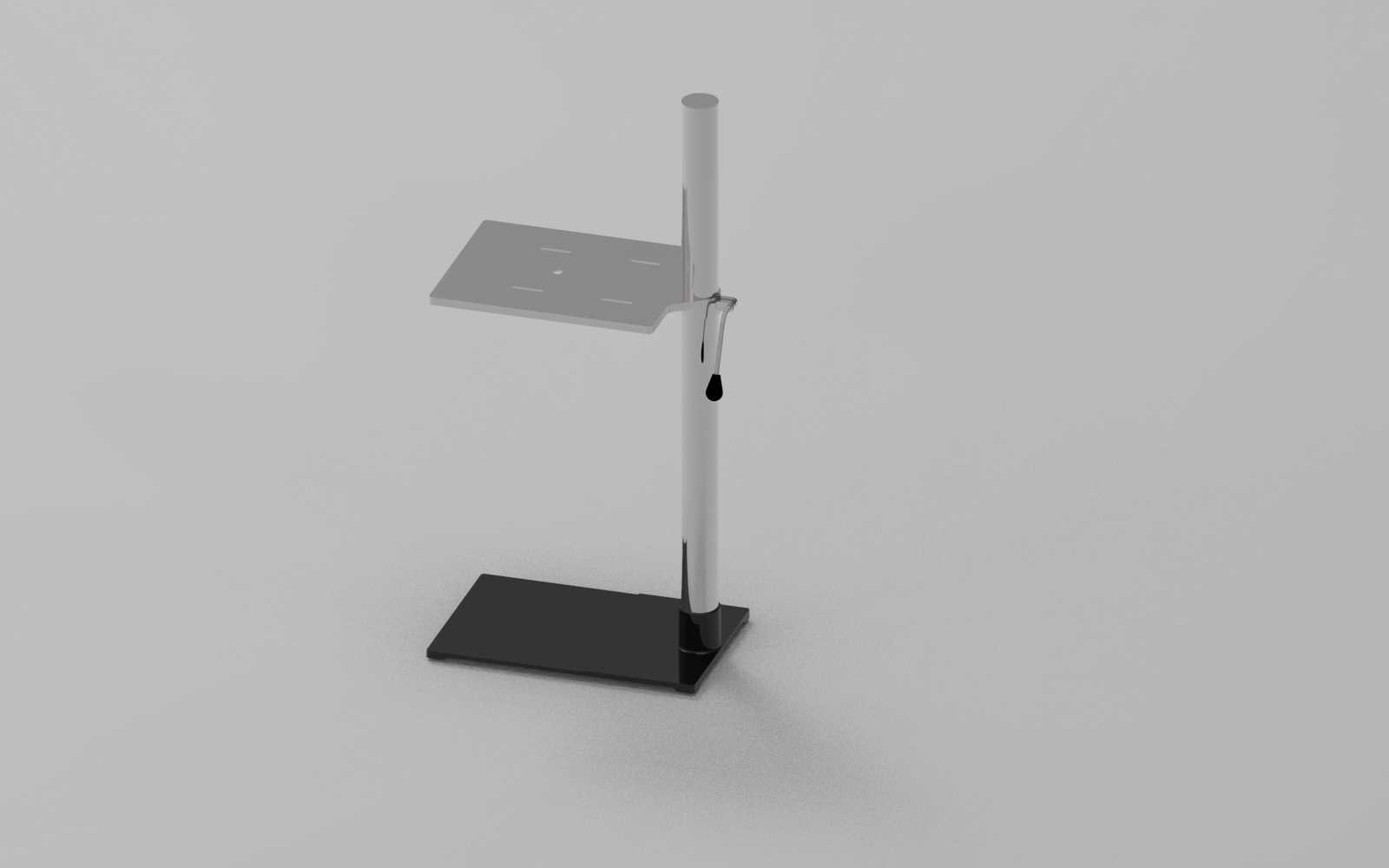

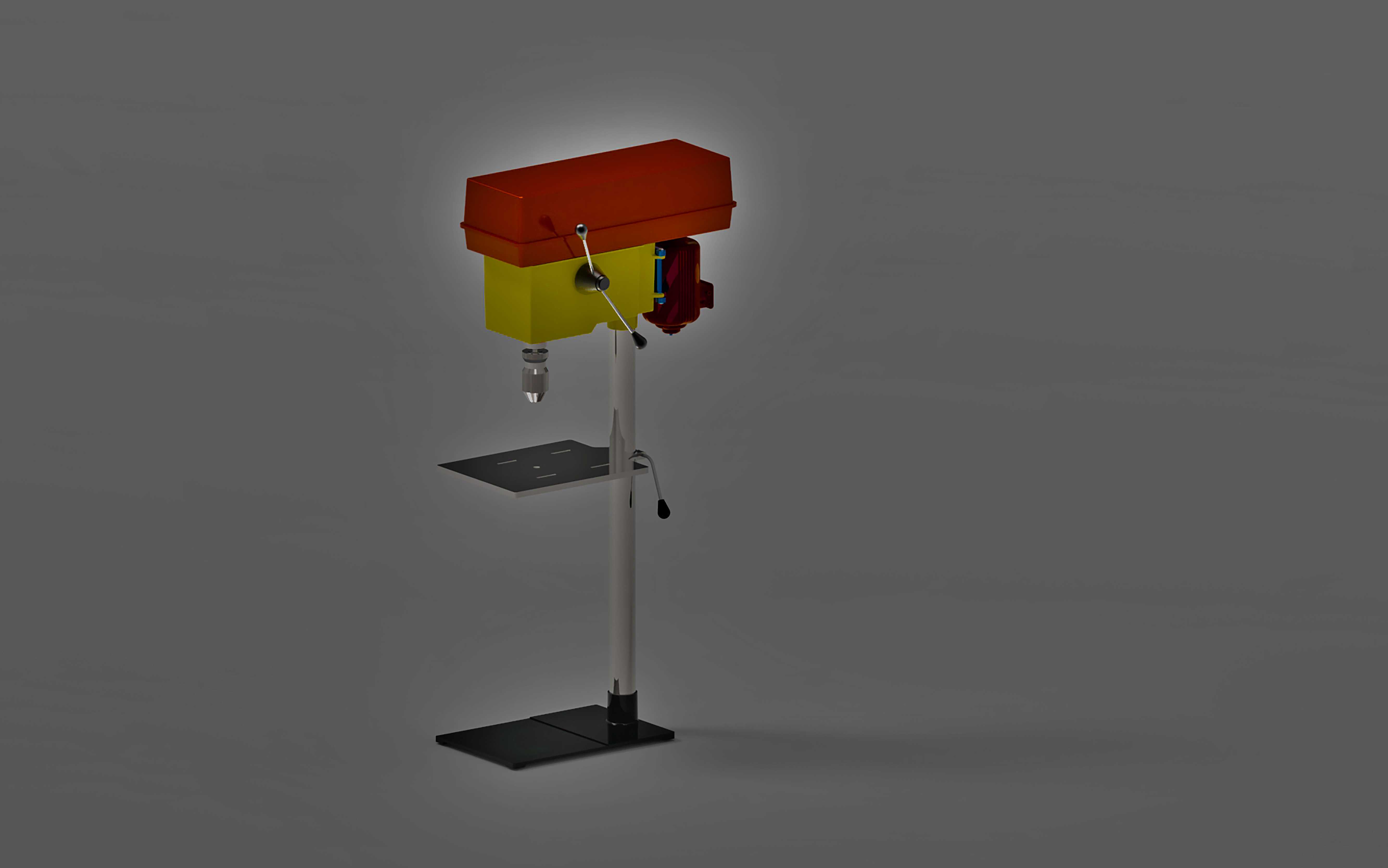

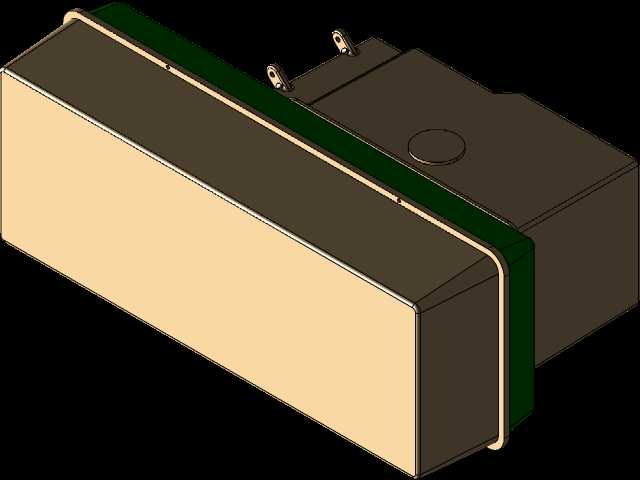

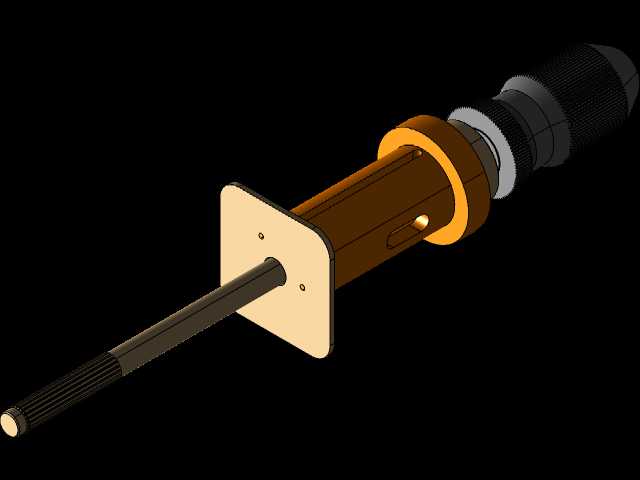

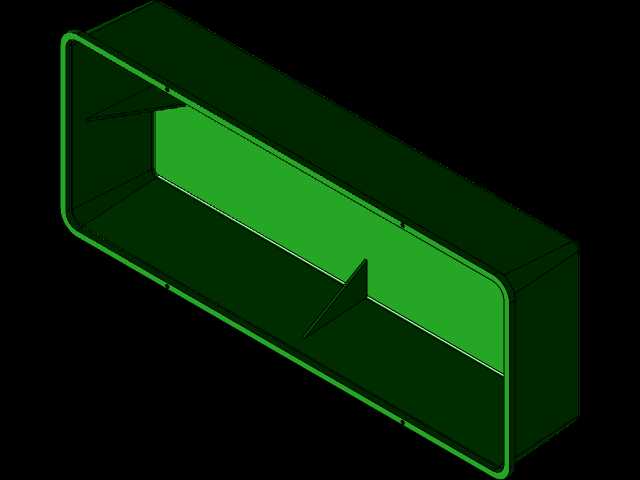

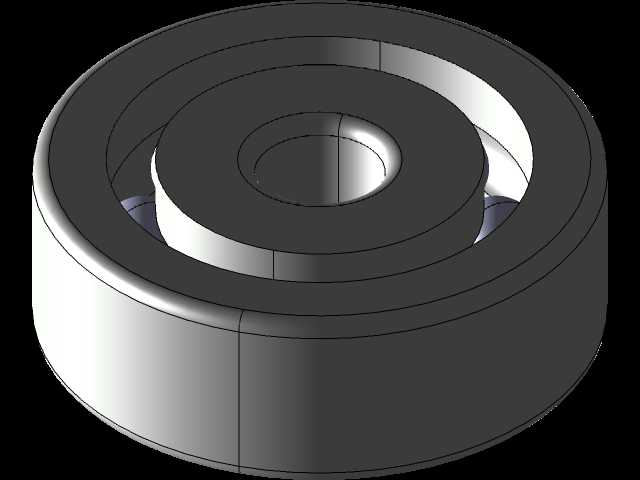

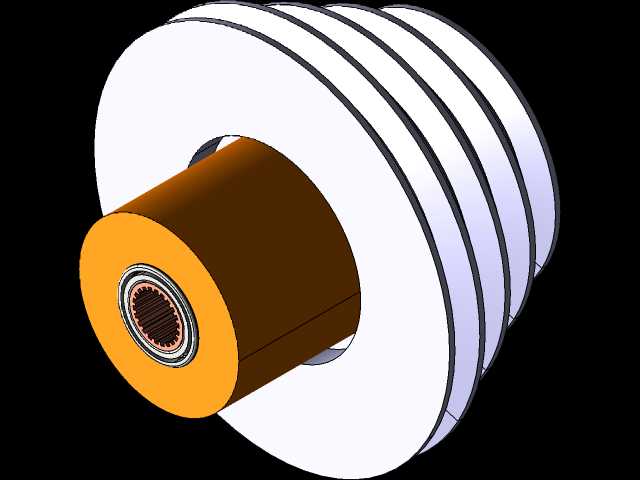

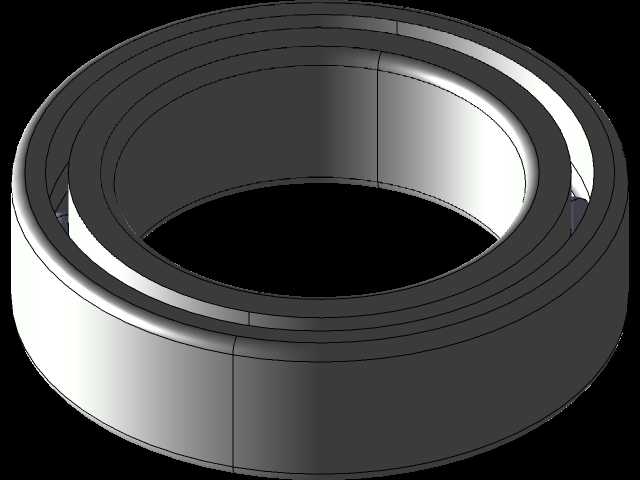

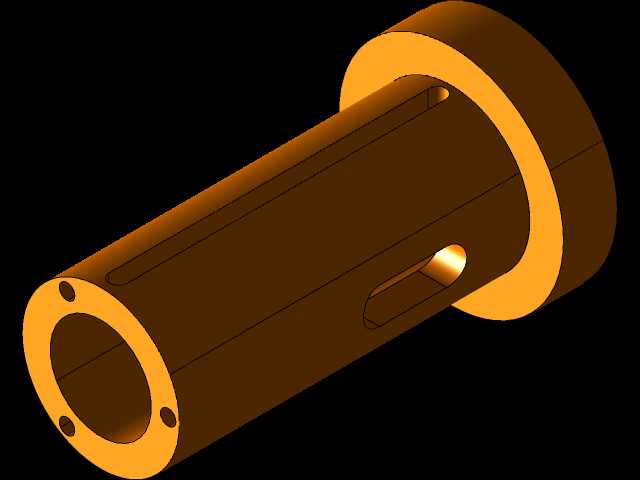

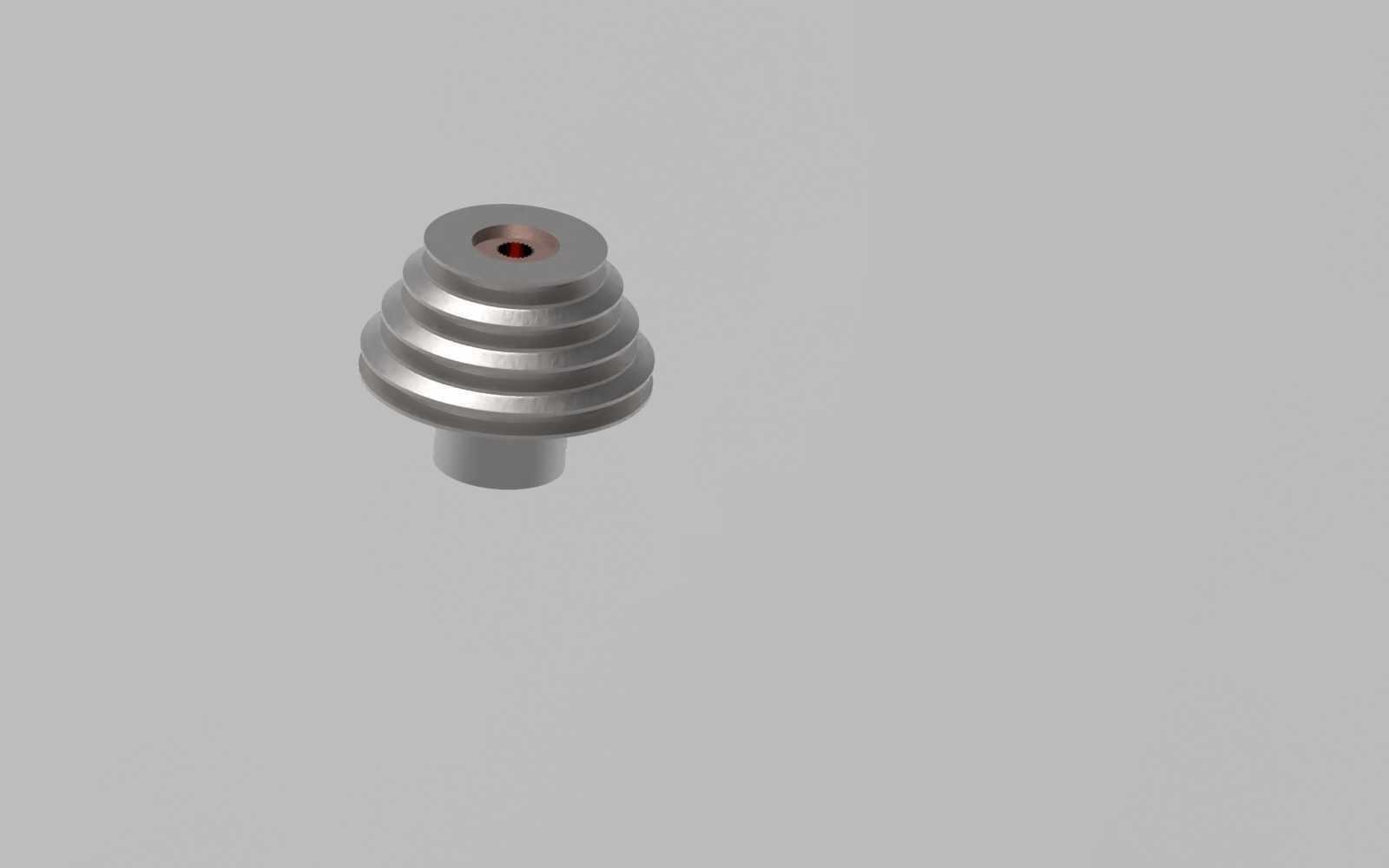

　　从结构设计逻辑来看，这款立式钻床采用落地式立柱支撑结构，底部为厚重的铸铁方形底座，既承担整台设备的承重作用，也可通过地脚螺栓固定在混凝土地面，抵消主轴进给时产生的振动，保证加工稳定性；立柱采用空心圆柱型钢制结构，表面经过磨削处理，工作台可沿立柱做上下升降调整，同时支持小范围的水平回转，适配不同高度尺寸的工件装夹需求；主轴箱集成在立柱上部，内置主轴传动机构、进给操纵机构与变速调节结构，顶部的电机护罩采用流线型包覆设计，既可以防护内部传动部件与电机，避免切削碎屑、灰尘进入传动间隙，也能减少设备运行时的安全隐患。

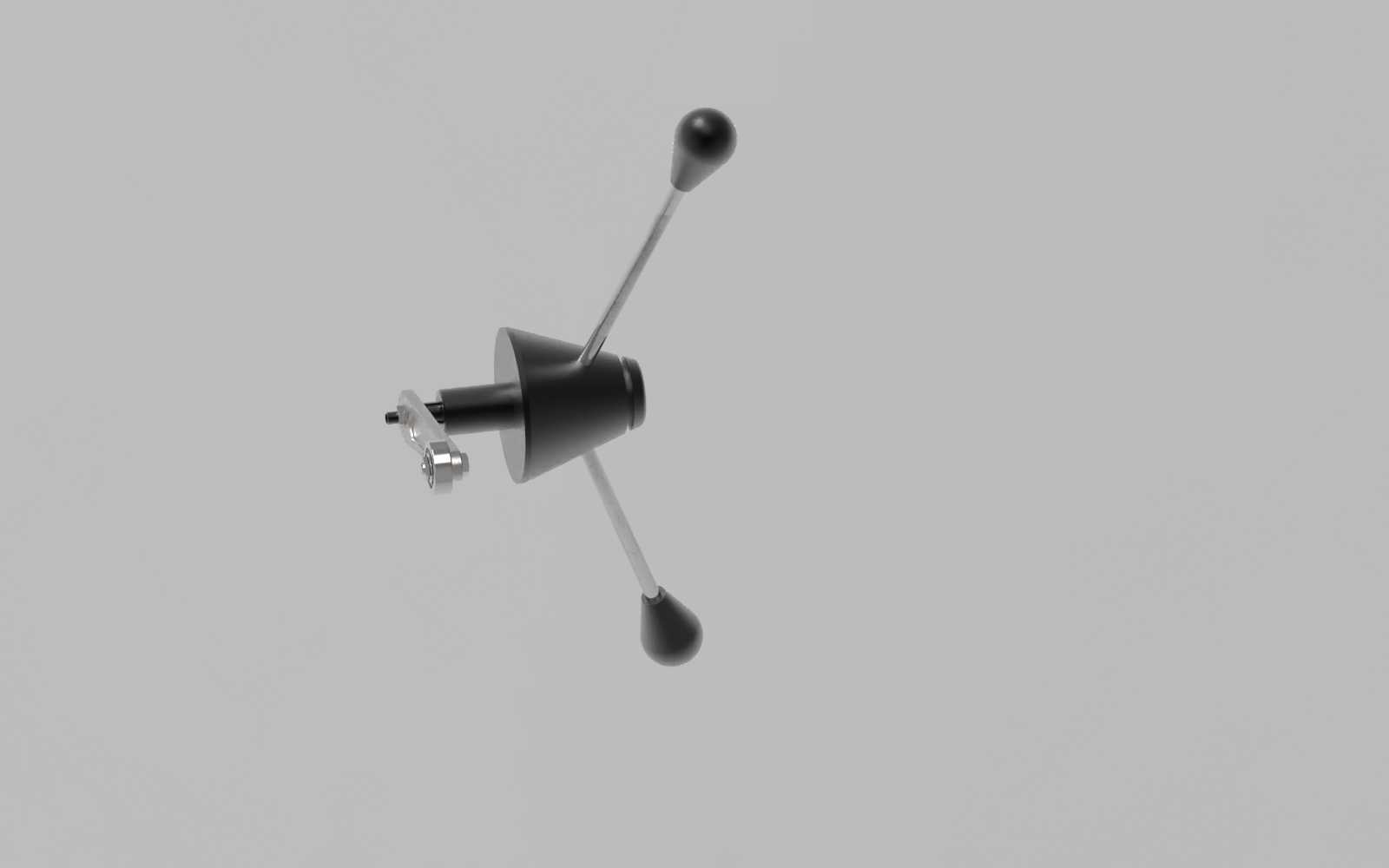

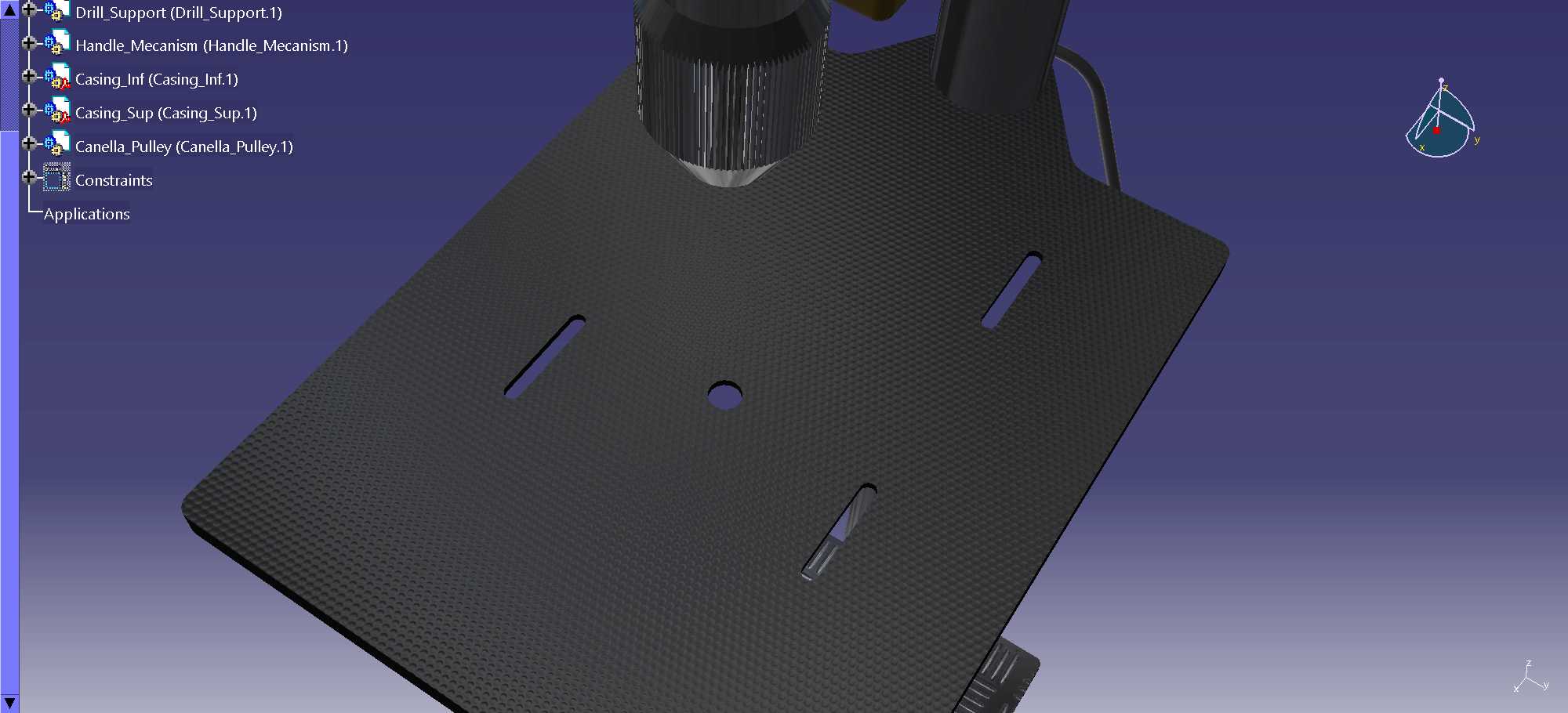

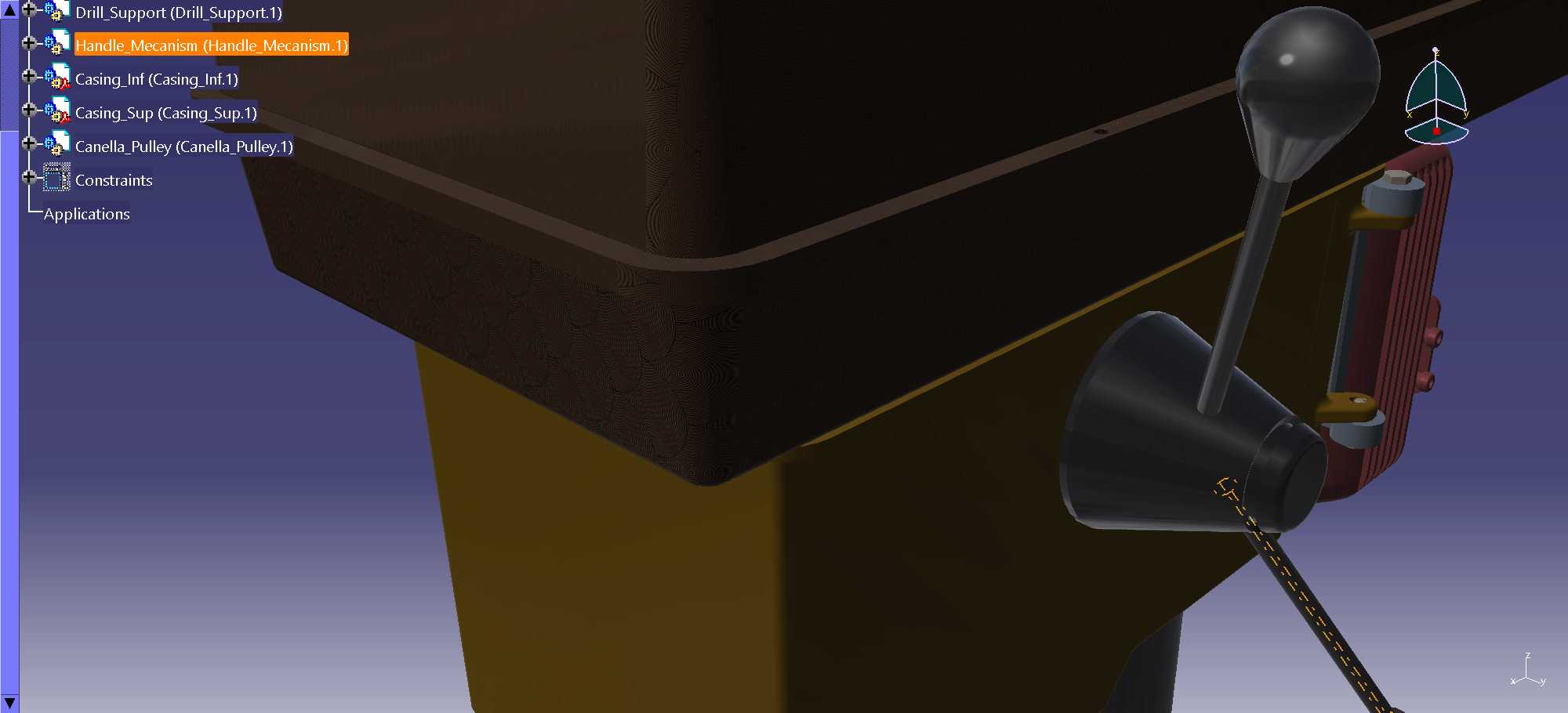

　　设备的操作部件布局充分考虑人机工程需求，主轴进给手柄设置在主轴箱侧方，操作人员站在设备正前方即可轻松操控进给行程，工作台升降手轮布置在立柱中下部，调整工作台高度时无需过度俯身或抬手；工作台表面开有标准T型槽，方便快速装夹平口钳、钻夹头等工装夹具，工作台中部设置落屑孔，加工产生的金属碎屑可通过落屑孔落入底座的集屑区域，方便日常清理。

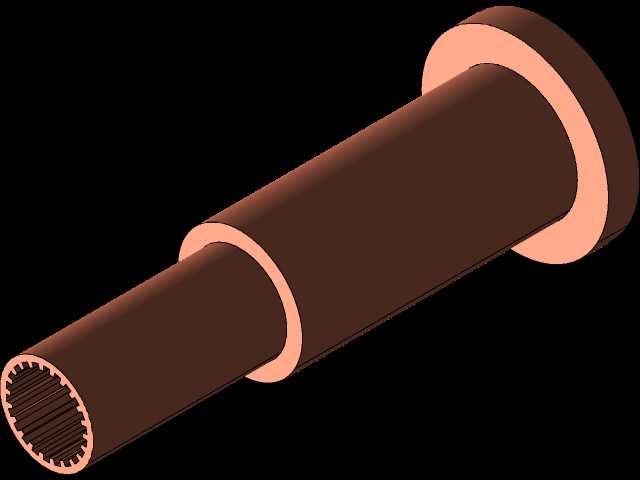

　　从安装边界来看，这类传统立式钻床的整体占地尺寸较小，不需要预留过大的设备周边空间，设备后侧仅需预留200mm左右的散热与维护空间，正面预留800mm以上的操作空间即可满足日常使用需求，对车间层高没有特殊要求，普通工业厂房层高即可完成安装；设备的主轴行程覆盖常规中小型零件的孔加工深度需求，主轴转速区间适配高速钢钻头、硬质合金钻头等常见刀具的切削参数要求，可加工碳钢、铸铁、有色金属等多种常见金属材料，部分工况下更换适配刀具也可完成非金属材料的钻孔作业。在建模过程中，这类设备的结构需要重点关注主轴与立柱的平行度公差、工作台面与主轴轴线的垂直度公差，这些形位公差直接决定设备的加工精度，同时各运动部件的间隙调整结构也需要在模型中完整体现，方便后续做运动仿真与装配干涉检查。
