CATIA环境下机床支架零件结构设计

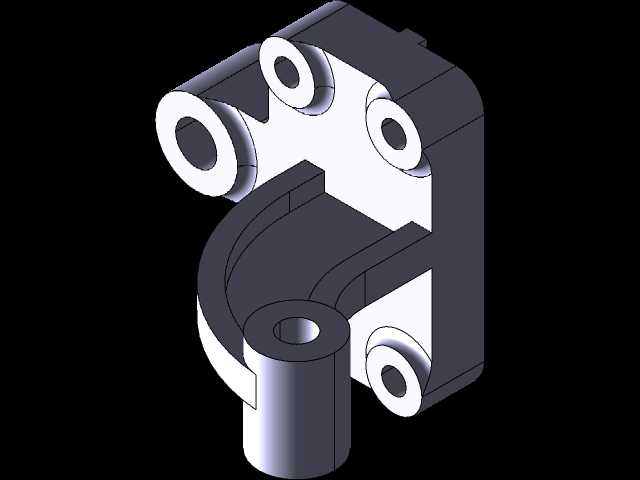

　　该支架属于机床配套的核心支撑类构件，主要应用于普通金属切削机床的进给机构侧部安装位，承担传动组件、导向轴套以及附属检测元件的承载与定位功能，实际运行中需要承受进给动作带来的交变载荷、切削过程传递的微幅振动，同时要保证各安装点位的同轴度、位置度长期保持在公差允许范围内，避免因支架形变导致传动卡滞、检测数据偏移等问题。从结构设计逻辑来看，整体采用一体化铸造成型后做机加工的工艺路线，主体壁厚根据受力分布做差异化设计：主承载连接区域壁厚加厚，非受力区域做局部挖空减重，在保证整体刚性的前提下控制零件自重，降低机床整体的运动惯量。零件上分布的多个带同轴孔的凸台结构，分别对应不同的安装需求：大直径同轴双孔用于穿装导向光轴，

　　孔位内壁预留了轴套压装余量，装配后可通过更换耐磨轴套延长支架使用寿命，避免基体磨损后整体报废；侧部均匀分布的小直径通孔用于安装固定传感器支架、管线卡扣等附属组件，孔位周边做了局部凸台加厚，避免螺栓锁紧时出现应力集中导致的基体开裂；下部伸出的单孔凸台用于连接进给传动的摆臂组件，凸台根部做了圆弧过渡处理，可有效分散摆臂往复摆动带来的应力，减少根部断裂风险。安装边界方面，该支架的背部设置有与机床床身贴合的定位基准面，贴合面平面度要求控制在0.02mm以内，装配时通过三个定位销孔完成初定位，再通过周边的螺栓孔完成锁紧固定，整体安装后各轴孔的轴线与床身导轨的平行度、垂直度公差均控制在0.03mm/100mm范围内，

　　可满足普通精度等级机床的装配要求。设计过程中针对各安装孔的位置公差做了反复校核，避免出现装配干涉问题，同时对各受力截面做了刚性验算，保证在最大切削负载下支架的最大形变量不超过0.01mm，不会影响进给机构的运行精度。
