齿轮铣削加工用后中心心轴安装结构

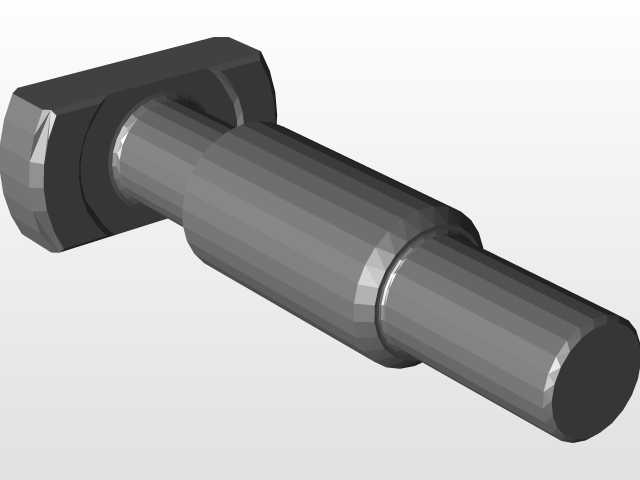

　　在齿轮铣削类机床的加工工位布局中，后中心部件承担着工件装夹定位的核心支撑作用，本次涉及的安装结构，专门适配带配套零件或加工详图的心轴组件装夹需求，是齿轮铣削工序中保障工件回转精度的关键配套结构。从实际加工场景来看，齿轮铣削作业时，工件需要随主轴做连续回转运动，后中心与前顶尖配合形成完整的装夹定位基准，心轴作为工件与装夹结构的连接载体，其安装稳定性直接决定了齿轮齿形加工的形位公差精度，若后中心对心轴的支撑存在间隙或同轴度偏差，加工出的齿轮会出现齿距不均、齿向偏差超差等问题，直接导致工件报废。该结构在设计时优先考虑了装夹的同轴度控制，安装基准面与回转中心的垂直度公差控制在0.01mm以内，可适配不同直径规格的心轴装夹，

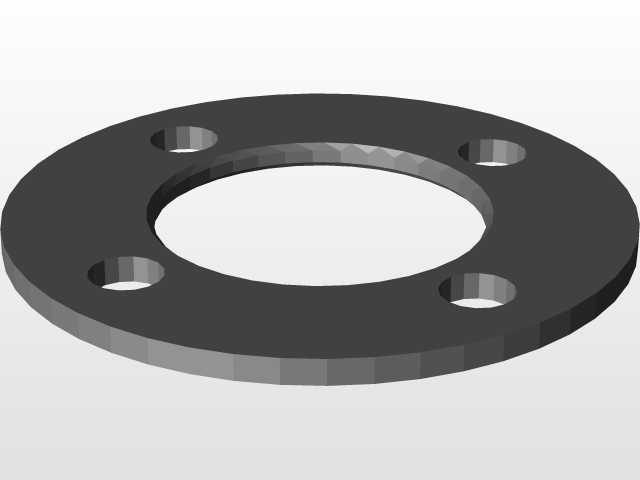

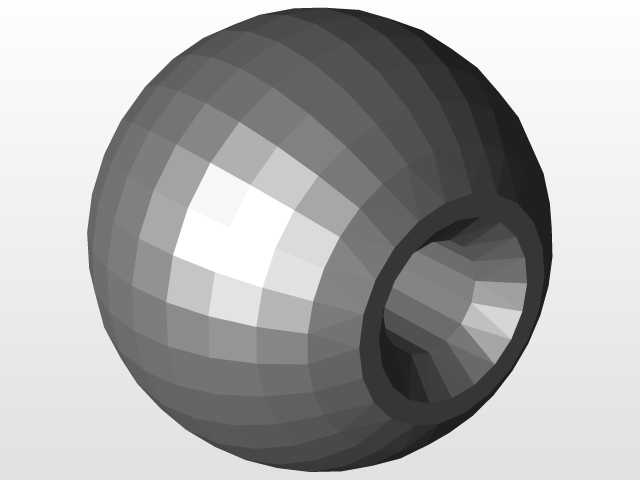

　　心轴安装位的锁紧结构采用径向均匀锁紧方式，避免单点锁紧造成的心轴偏斜，同时预留了心轴轴向调整的行程空间，可适配不同长度的带零件心轴装夹，满足多规格齿轮加工的工位切换需求。从安装边界来看，该后中心结构的安装法兰与机床后支座的连接孔位采用标准化布局，可直接替换同类型机床的原有后中心部件，无需对机床床身进行二次加工改造，心轴安装孔的内径尺寸覆盖常用齿轮加工心轴的直径范围，安装时心轴插入后通过锁紧机构完成固定，尾端的顶紧结构可抵消铣削过程中产生的轴向切削力，避免加工过程中心轴出现轴向窜动。在功能特性上，该结构的支撑部位采用耐磨材质设计，长期与心轴中心孔接触摩擦也不会出现明显的磨损凹陷，可长时间保持装夹精度，减少日常维护中的精度校准频次，

　　适配5K32A型齿轮铣削设备的加工参数要求，在大进给量铣削齿槽的工况下，依然能保持稳定的支撑刚性，不会因切削振动导致心轴出现松动偏移。设计过程中还充分考虑了装夹操作的便捷性，心轴的装卸无需复杂的专用工具，操作人员可快速完成心轴的更换与定位，有效缩短工序切换的辅助时间，提升齿轮铣削加工的整体作业效率，结构内部的润滑通道可直接对接机床原有润滑系统，对转动配合部位进行持续润滑，降低运转过程中的磨损速率，延长部件的整体使用寿命。
