隔膜式液压蓄能器及配套充压装置结构

　　在液压传动系统的实际工程应用场景中，这类囊式/隔膜式结构的蓄能单元常被布置在液压站阀组旁、工程机械行走液压回路、机床静压供油回路等位置，核心作用是在系统低负载时段储存液压泵输出的压力能，在执行元件瞬时大流量需求时快速释放油液，同时承担吸收管路压力脉动、缓冲换向冲击、在泵组短暂停转时维持系统保压压力的功能，配套的顶部充压接口则用于蓄能器预充氮气压力的校准与补充，是蓄能器投用前调试、定期运维时的核心操作部位。

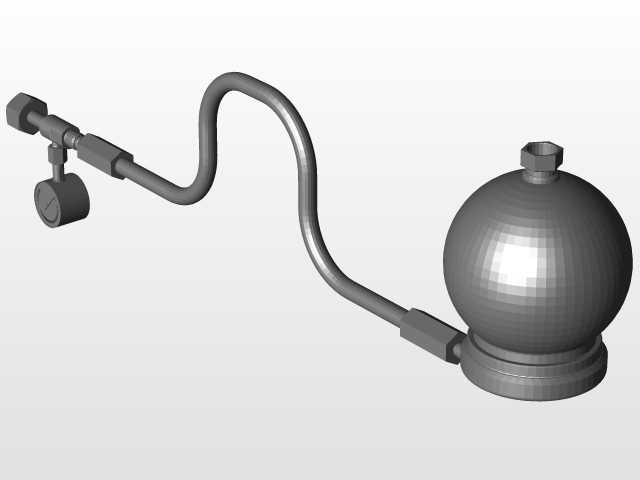

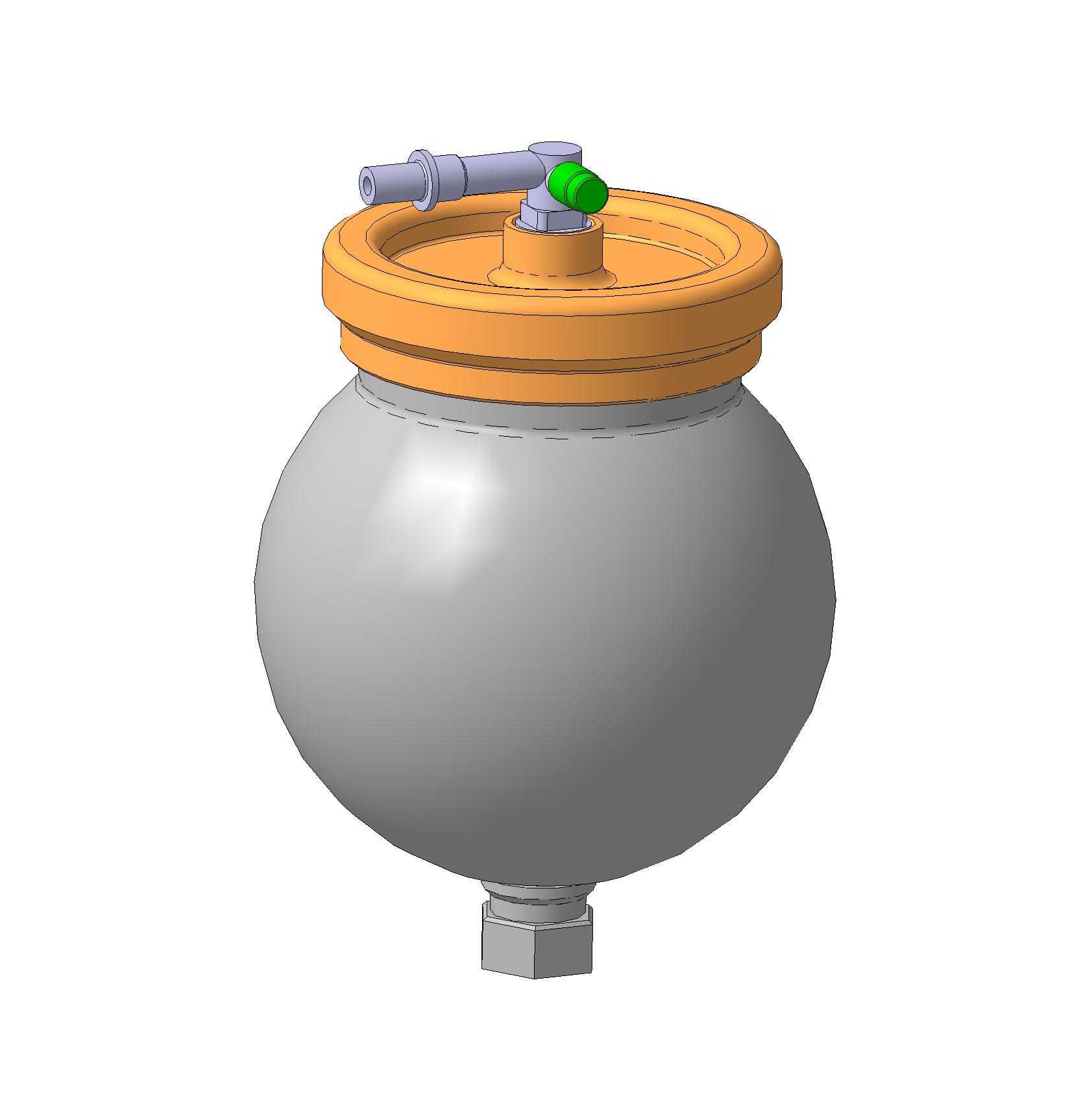

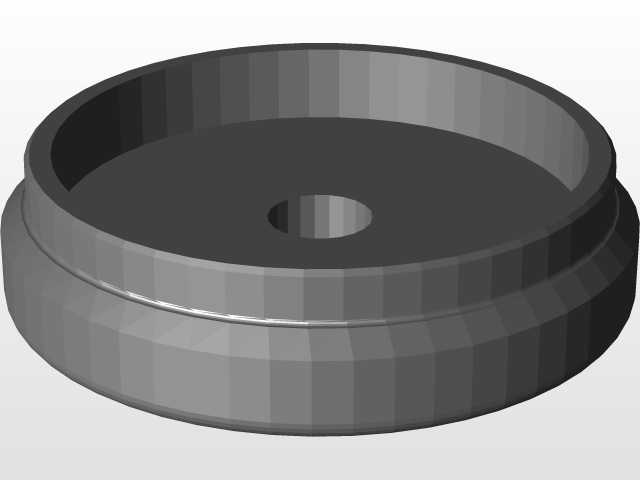

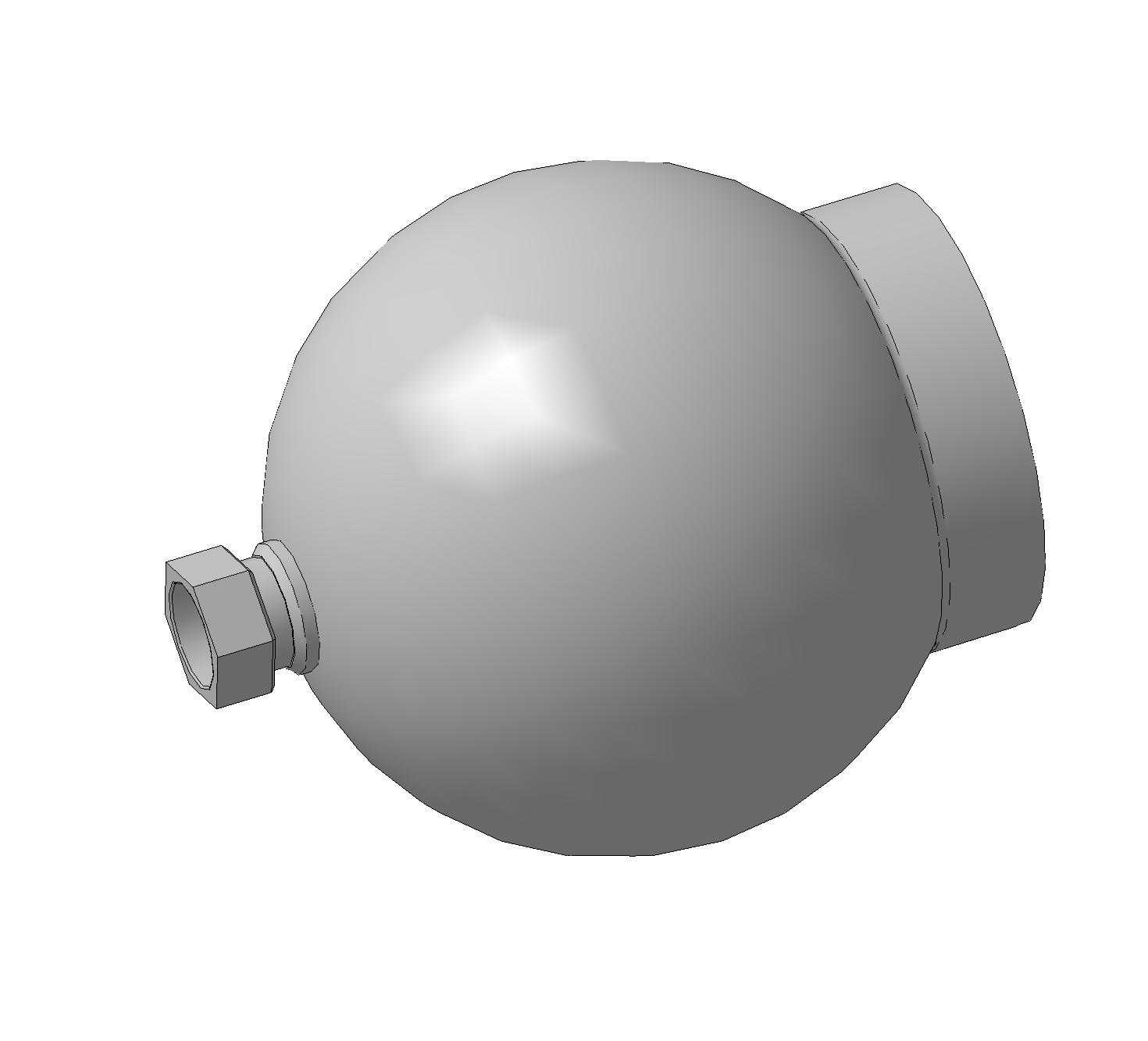

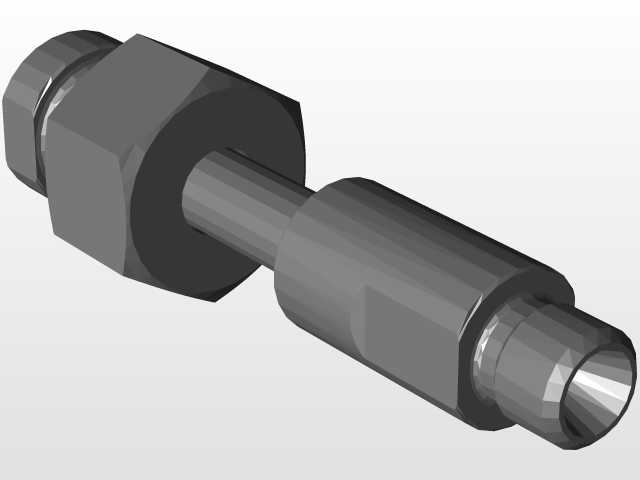

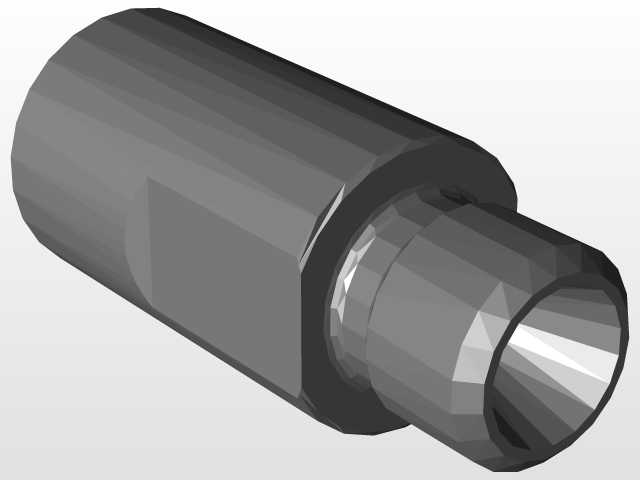

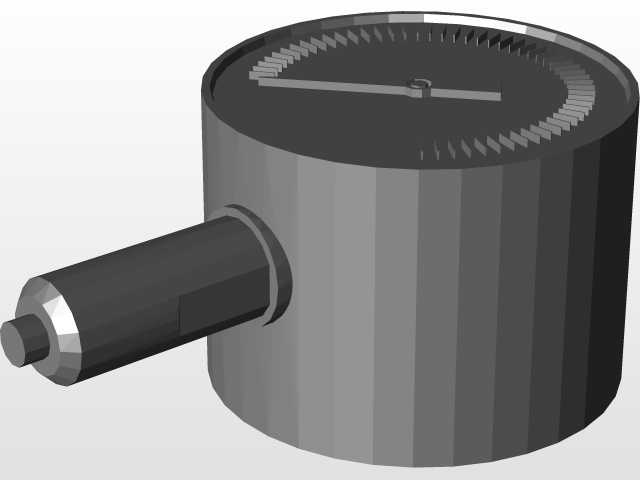

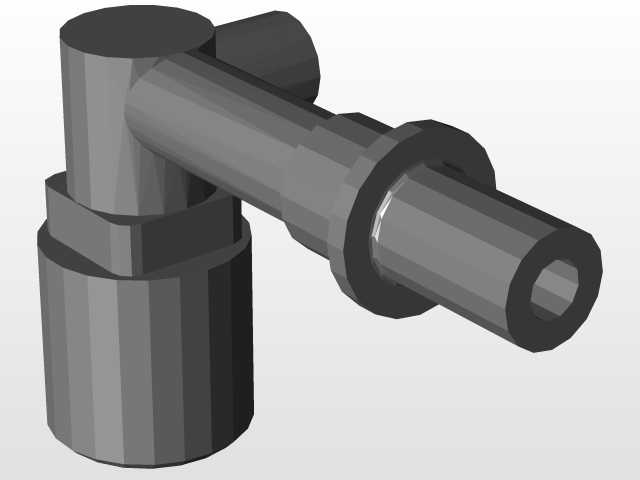

　　从结构设计思路来看，该蓄能器采用上下分体式壳体结构，下部为冲压成型的球形储油容腔，相比柱形壳体在同等容积下具备更优的耐压应力分布，能降低壳体壁厚需求，控制整体重量；上部的橙色密封端圈采用径向+端面双重密封结构，与下部壳体的卷边配合实现容腔密封，避免高压油液渗漏。顶部的阀组集成了充气阀、截止操作手柄与防护帽，操作手柄的旋转角度对应截止阀的通断状态，充气时接通气源与蓄能器内部气腔，充压完成后关闭截止阀即可封闭气腔，避免预充气体泄漏。底部的外螺纹连接接头为标准液压管螺纹，可直接与系统油路块或液压管路对接，无需额外转接件，适配常规液压系统的安装接口规范。

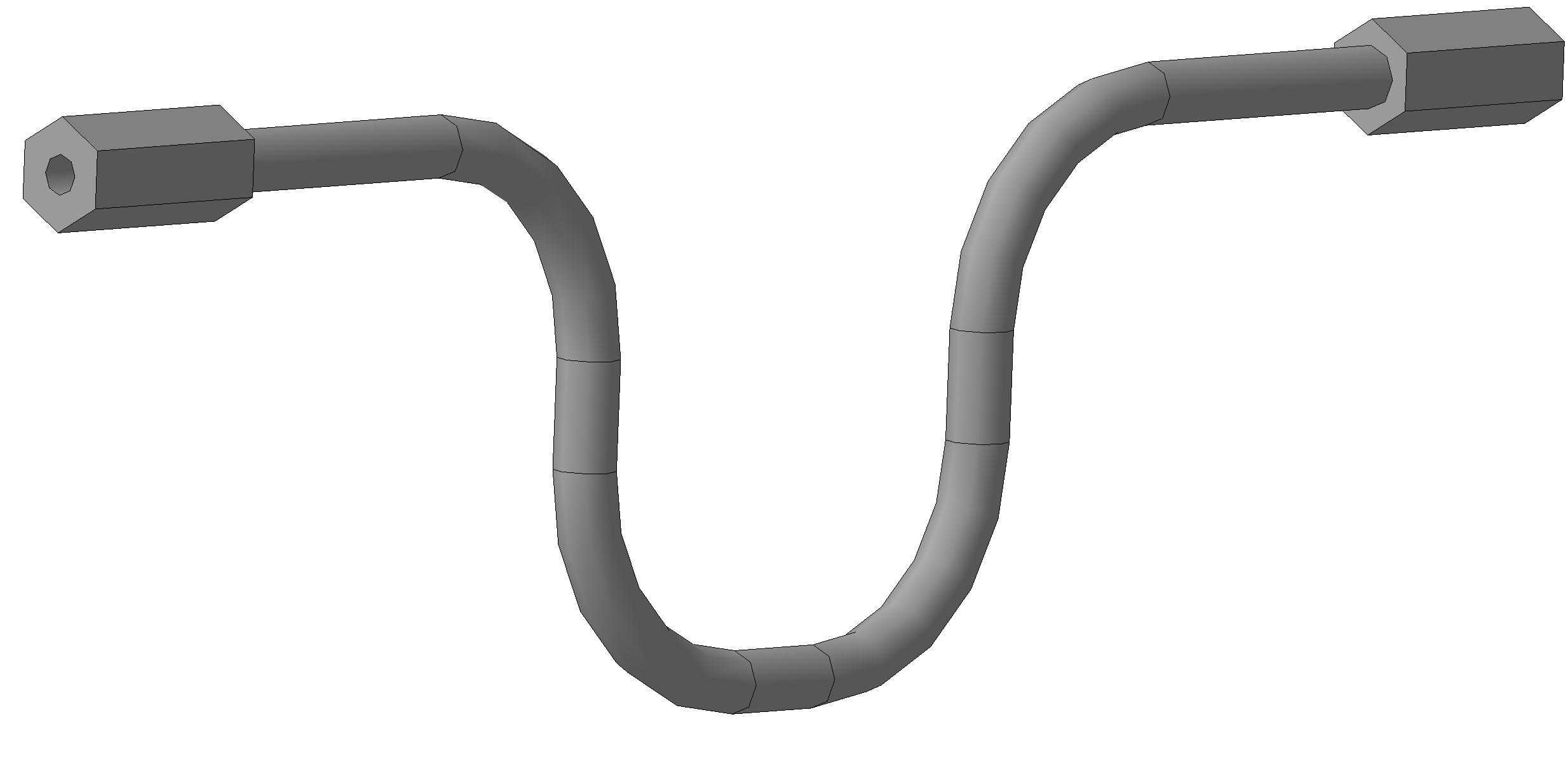

　　从安装边界来看，该蓄能器整体为轴对称结构，安装时需保证底部接头轴线垂直于安装面，预留顶部充压操作的扳手空间与手柄转动空间，避免与周边管路、阀件发生干涉；球形壳体的最大外径为安装时的径向尺寸边界，选型时需核对安装位的径向预留空间，同时要考虑蓄能器工作时的轻微振动，安装位需预留固定支架的安装点位，避免长期振动导致接头松动漏油。在实际选型应用中，这类小容积蓄能器多用于小流量液压系统的脉动吸收与短时保压，相比活塞式蓄能器响应速度更快，密封件更少，运维成本更低，适合在安装空间紧凑、对压力响应速度要求较高的液压回路中使用，充压装置的集成化设计也减少了外接充压工具的适配难度，现场运维时仅需配套标准氮气充压工具即可完成预充压力调整，无需拆解蓄能器本体。
