带单耳环安装端小型液压油缸结构

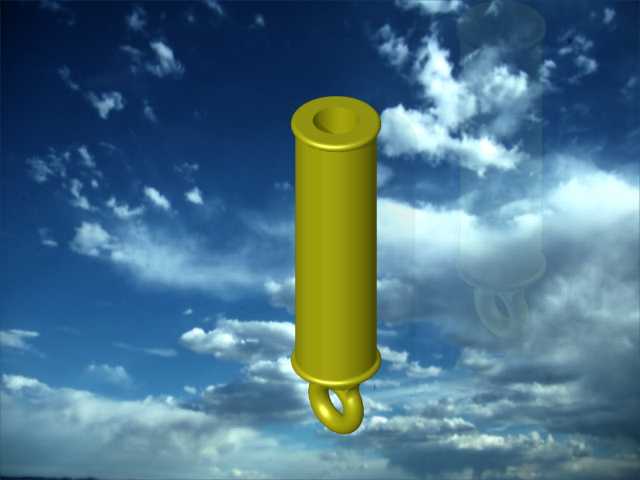

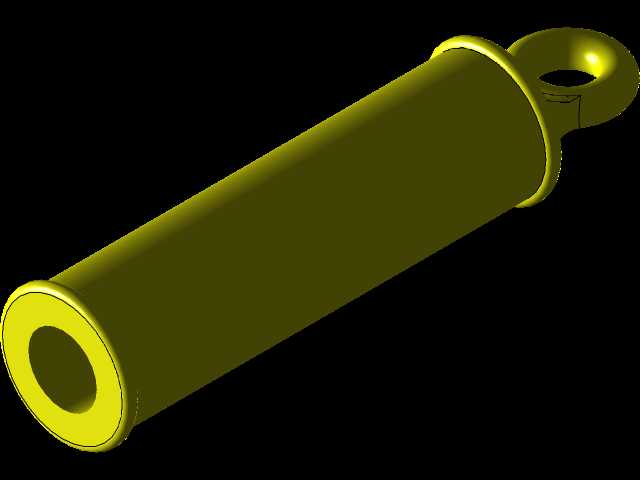

在各类中小型液压驱动设备的执行端布局中，这类带单耳环铰接端的小型缸体结构应用覆盖范围极广，从工装夹具的压紧动作、小型工程机械的辅助动作执行，到自动化产线的工位推抵、举升机构的短行程驱动，都能见到这类结构的实际落地。不同于法兰安装、脚架安装的缸体需要预留螺栓固定的平面空间，单耳环铰接的安装形式允许缸体在工作过程中随负载端的摆动产生小角度偏转，能适配安装基座与执行端存在相对角度变化的工况，避免缸杆承受径向弯矩导致密封件偏磨、杆体拉伤的问题。从结构设计逻辑来看，该缸体采用一体式筒身加工思路，缸筒两端的凸缘结构分别承担端盖定位、耳环安装座的限位功能，减少了额外焊接连接座带来的应力集中风险，筒身内壁的加工精度直接影响活塞密封的使用寿命，建模过程中需要严格控制内壁圆柱度、表面粗糙度的公差匹配，同时预留密封件的安装槽位尺寸，避免装配时出现密封切边的问题。下端的单耳环结构采用与缸筒同轴的布局设计，铰接孔的轴线与缸筒轴线垂直，安装时通过销轴与设备基座的铰接座连接，需要注意铰接孔的配合公差选择，间隙过大会导致动作过程中产生冲击异响，间隙过小则会增加装配难度，甚至在负载变化时出现卡滞。这类小型缸体的行程通常不会太长，整体径向尺寸紧凑，在布局安装边界时，需要核算缸体完全缩回时的总长度、完全伸出时的总长度，同时预留耳环铰接转动时的周边空间，避免缸体摆动过程中与周边的管路、结构件产生干涉。缸体上端的油口位置布局在顶端凸缘的中心区域，进回油管路可以从顶端直接接入，不会干扰缸体的摆动动作，建模时需要考虑油口的螺纹连接尺寸，匹配常用的液压管接头规格，减少现场装配时的改造成本。在实际选型匹配过程中，这类缸体的额定工作压力通常适配中低压液压系统，能够满足大部分辅助动作的推力需求，设计时需要根据负载大小核算缸筒内径、杆径的参数匹配，保证输出推力足够的同时，避免缸杆受压失稳。
