大推力拉杆式重载液压油缸结构设计

　　这款重载拉杆式液压执行部件，额定推力覆盖3000磅级工况，是工业液压系统里将液压能转换为直线往复机械能的核心执行元件，在各类需要直线推、拉、顶持负载的设备场景中都有广泛适配空间。从实际应用场景来看，这类油缸常被集成在小型工装夹具的夹紧回路、物流设备的举升机构、农业机具的动作执行端、小型专用设备的进给驱动单元中，相比同推力级的电动推杆，它的输出力密度更高，抗冲击负载能力更强，在存在瞬时过载的工况下运行稳定性更优。

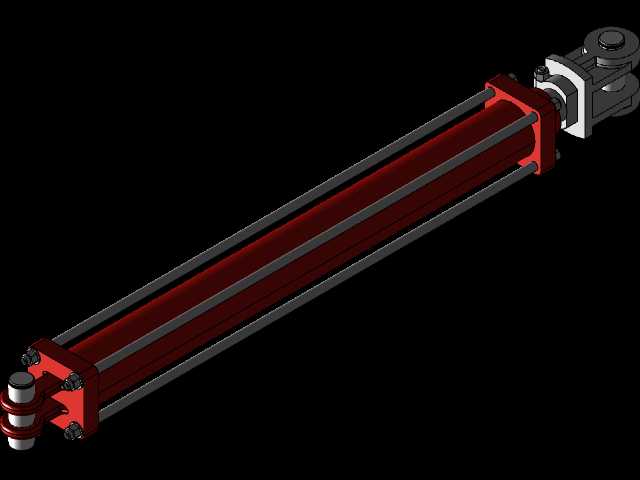

　　从结构设计思路来看，这款油缸采用经典的四拉杆锁紧结构，四根高强度拉杆贯穿缸筒两端的端盖，通过端部螺母预紧实现缸筒与端盖的密封压合，这种结构的优势在于拆装维护便捷，当密封件出现磨损需要更换时，无需破坏缸体整体结构，松开拉杆螺母即可拆解两端端盖更换密封组件，相比焊接式缸体的维护成本更低。缸筒采用高精度冷拔无缝管加工，内孔经过珩磨处理，表面粗糙度控制在合理区间，既能降低活塞往复运动的摩擦阻力，也能延长活塞密封件的使用寿命，减少内泄发生的概率。

　　两端的连接结构做了针对性的适配设计，缸底与杆端均采用铰接式耳环安装结构，耳环内预留了轴承安装位，安装时可以配套关节轴承使用，能够补偿安装过程中存在的小角度同轴度误差，避免油缸运行过程中出现别劲、侧向力过载导致的活塞杆弯曲、密封件偏磨等问题。活塞杆表面经过高频淬火加硬处理后镀硬铬抛光，硬度和表面光洁度都能满足长期往复运动的耐磨要求，在存在少量粉尘、轻微飞溅的工业环境中也能保持稳定的密封性能。

　　从安装边界来看，设计时需要预留足够的安装空间，除了油缸本身的闭合长度外，还要考虑活塞杆全伸时的总长度，同时在耳环铰接位置预留摆动空间，避免油缸动作时与周边结构件发生干涉。油路接口设置在缸筒两端的端盖上，采用标准螺纹油口，方便与液压系统的油管快速连接，设计选型时可以根据实际安装空间调整油口的朝向，适配不同的布管需求。活塞部位采用组合密封结构，既有支撑环承受径向负载，也有双唇口密封圈实现高压油的密封，同时搭配防尘圈防止外部杂质进入缸筒内部，整套密封结构能够适配常规矿物液压油的工作介质，在额定工作压力范围内可以长期稳定运行，不会出现明显的内泄外漏问题。在进行三维建模时，所有配合尺寸都按照实际加工公差做了对应预留，装配关系完全还原实际装配流程，能够直接用于液压系统的布局干涉检查、安装工位的模拟验证，也可以作为同类型油缸设计的参考蓝本，帮助结构设计人员快速完成选型适配与结构优化。
