平行轴传动用直齿圆柱齿轮结构设计

　　在常规平行轴动力传递场景中，这类直齿圆柱齿轮是应用覆盖范围最广的基础传动零件，从普通输送线的动力分配单元，到中小型机床的主轴进给机构，再到农用机械、轻工包装设备的传动链路里，都能见到这类零件的实际应用。和斜齿轮、人字齿轮等齿向带倾角的齿轮不同，这类齿轮的齿向与安装轴线完全平行，啮合过程中不存在轴向分力，配套的支撑轴承不需要额外承受轴向载荷，能简化轴承选型与支撑结构的设计复杂度，降低整套传动机构的装配与维护成本。

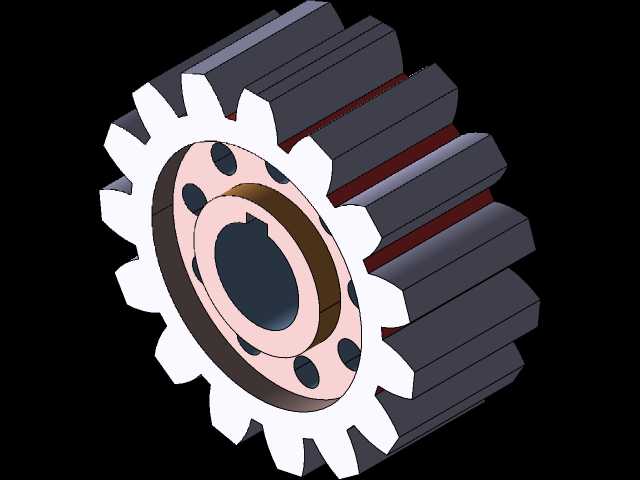

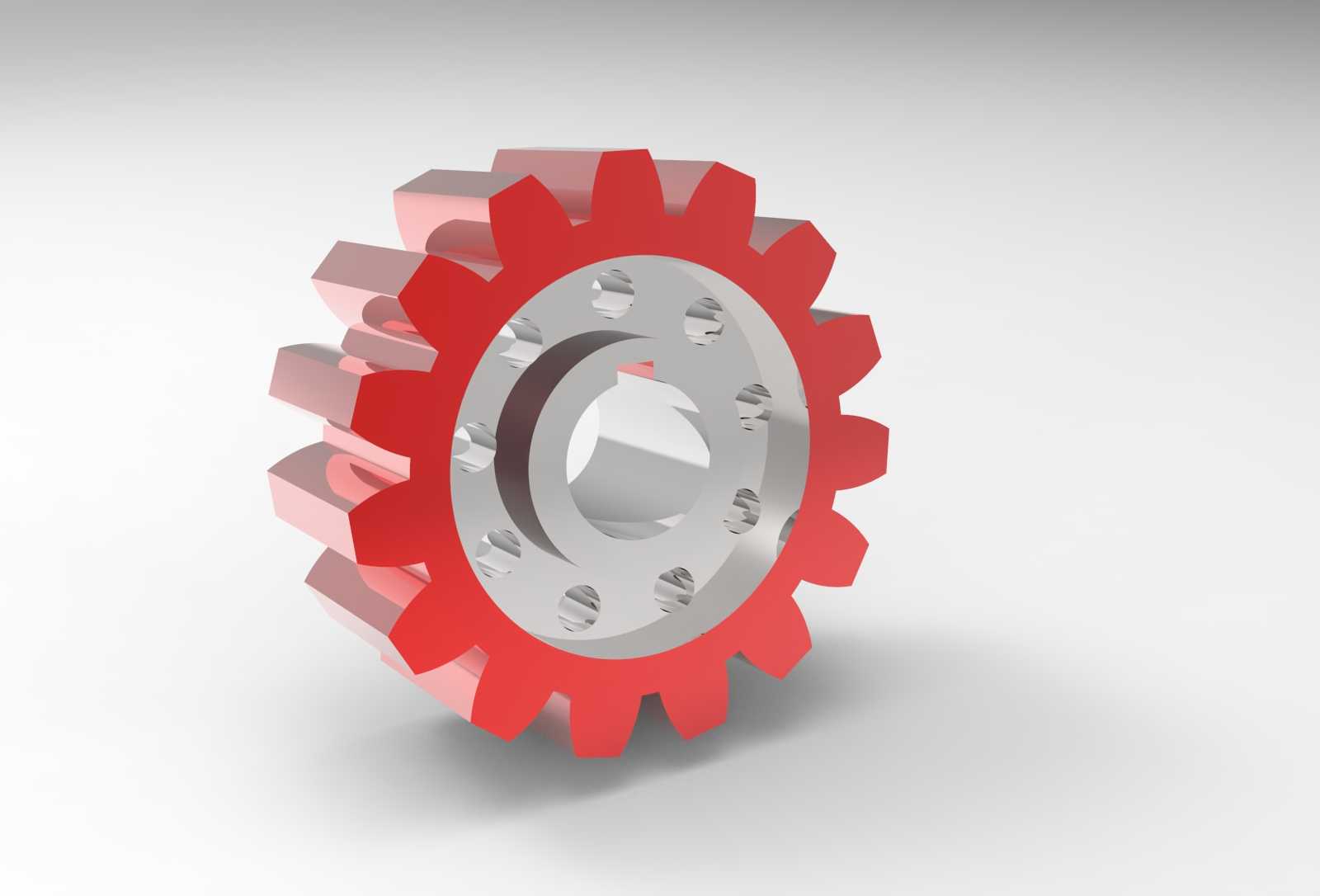

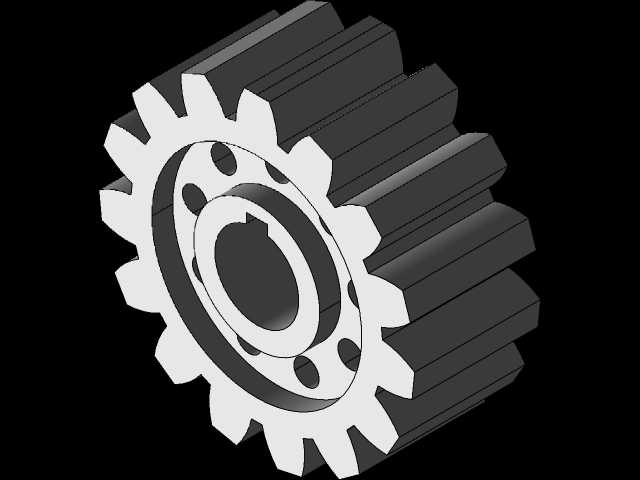

　　从结构设计逻辑来看，这类齿轮的核心参数围绕传动比、额定负载、安装空间三个核心约束展开。齿形部分优先采用渐开线齿廓，能保证啮合过程中瞬时传动比恒定，避免传动过程中出现冲击、振动导致的传动精度下降，少数低速轻载的简易传动场景也会采用直边齿形来降低加工难度，但适用场景局限性较强。齿轮中心的轴孔采用键槽配合结构，和传动轴之间通过平键传递扭矩，避免运转过程中齿轮与轴出现相对滑动；端面均匀分布的轻量化孔，在不降低轮体结构强度的前提下，有效减轻零件自重，降低高速运转时的转动惯量，减少启停过程中的动力损耗。轮缘部分的齿厚、齿根圆角参数都经过强度校核，能承受额定负载下的弯曲应力与接触应力，避免长期运转出现断齿、齿面点蚀等失效问题。

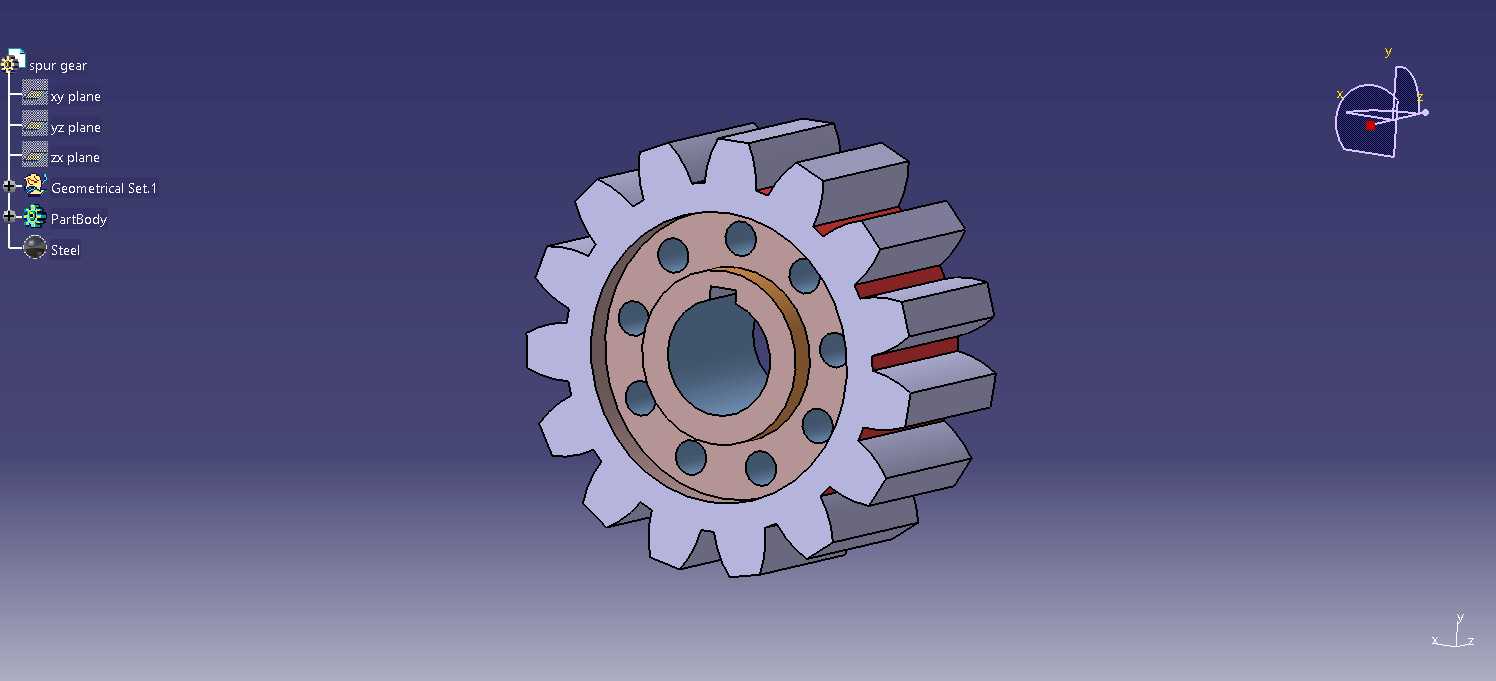

　　实际安装过程中，这类齿轮仅能用于平行轴之间的动力传递，两轴的中心距需要和齿轮配对的啮合中心距严格匹配，安装时要保证两轴的平行度公差在允许范围内，否则会出现轮齿偏载，加剧局部磨损，大幅缩短零件使用寿命。中速运转工况下，这类齿轮的传动效率稳定在较高水平，维护成本低，但在高速运转场景中，由于轮齿是沿齿宽方向同时进入啮合、同时退出啮合，啮合冲击产生的噪音会明显提升，因此这类齿轮更多适配中低速、负载平稳的传动场景，很少用于高速重载的动力链路。设计建模过程中，需要重点校验齿根过渡圆角的尺寸，避免应力集中导致的轮齿断裂，同时要保证轴孔与齿顶圆的同轴度公差，避免运转过程中出现径向跳动，影响传动平稳性。
