层叠式L型对接安装散热支撑构件

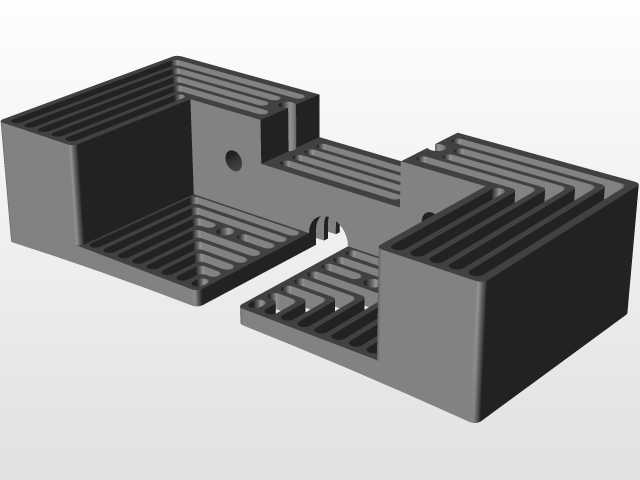

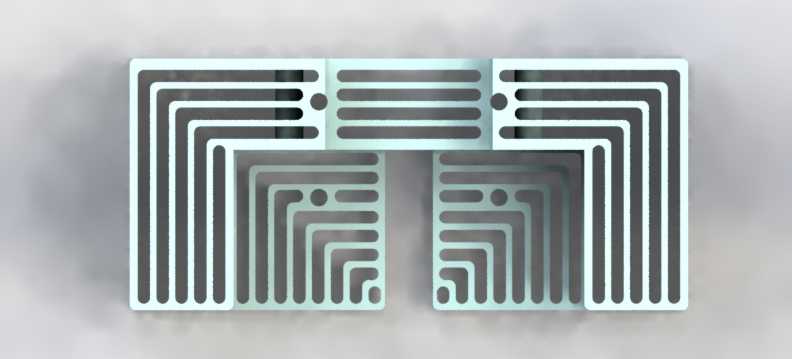

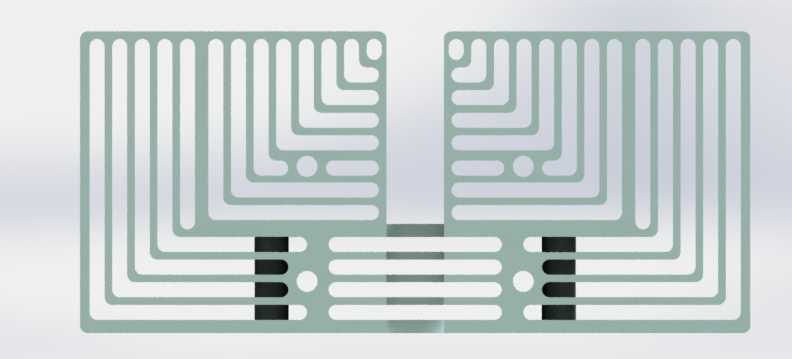

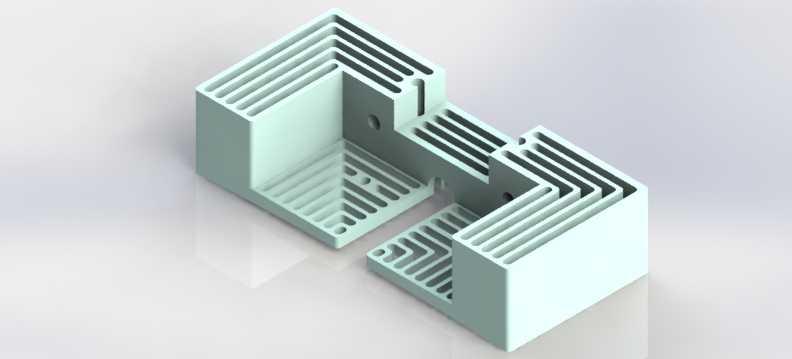

该构件主要应用于高发热电子模组、功率驱动板卡的安装支撑场景，在工业控制板卡、伺服驱动模块、小型功率变换单元的装配环节中，既承担板卡与安装基面的物理连接支撑作用，又通过自身结构拓展散热接触面积，辅助发热元件完成热量传导扩散。从结构设计来看，整体采用对称式L型分体对接布局，两个L型基座可根据安装空间的实际余量调整对接间隙，适配不同宽度的板卡安装需求，基座侧壁与底面均设计了等距排布的层叠式散热鳍片，鳍片厚度均匀，相邻鳍片间距保持一致，既保证了足够的散热接触面积，又预留了空气流通的间隙，避免鳍片过密导致积灰影响散热效率。基座上预留的沉头安装孔位，可直接配合标准内六角螺丝完成与安装基面的固定，孔位位置经过受力校核，安装后构件不会出现悬臂形变，对接位置的定位凸台可保证两个L型基座拼接时的同轴度，避免安装错位导致板卡受力不均。设计过程中优先考虑了安装边界的适配性，构件整体高度控制在常规电子元件安装的安全高度范围内，不会与上层布线、周边插接元件产生空间干涉，底面与安装基面的接触区域做了平面度处理，安装后贴合紧密，可有效将热量传导至金属安装基面进一步扩散。鳍片的排布方向顺着设备内部常规散热风道的流向设置，当冷却气流经过时，可顺着鳍片间隙快速带走热量，不会产生气流紊流影响散热效果。构件的转角位置做了圆弧过渡处理，既避免加工过程中出现应力集中导致的形变，也防止安装时尖锐边角划伤操作人员或线路绝缘层。分体式的结构设计也降低了单个构件的加工难度，可通过一体铣削成型保证尺寸精度，对接面的平整度控制在合理公差范围内，拼接后缝隙均匀，不会出现明显的高度差影响板卡安装的平面度。在实际装配场景中，该构件可直接替代传统的平面支撑柱，在完成板卡固定的同时无需额外加装散热垫片，减少装配工序的零件数量，提升装配效率，同时自身的散热结构可降低板卡局部热点温度，提升电子元件长期运行的稳定性。
