火箭发射支撑定位异形连接结构件

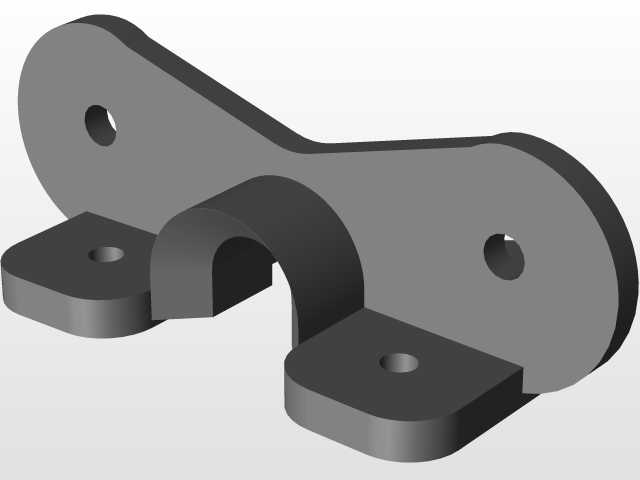

该结构件应用于航天火箭发射配套的地面支撑及箭体辅助连接场景，在箭体总装转运环节承担局部定位与载荷分散作用，属于箭体周边辅助工装体系里的小型承载构件。从结构形态来看，整体采用对称式异形轮廓设计，两侧为大圆弧过渡的宽幅承载面，中部设置拱形让位缺口，两端对称布置圆形安装通孔，底部带有两个平行的矩形支撑凸台。设计阶段优先考虑了安装适配性，中部拱形缺口完全匹配箭体对应部位的外圆弧面，装配时可直接卡合在对应管段或结构肋的外侧，避免与箭体表面的凸起管路、传感器座产生干涉，两侧的圆形安装孔用于穿设紧固螺栓，可将构件与相邻的支撑支架锁紧固定，底部的两个矩形凸台直接贴合在支撑基准面上，将构件承受的局部压应力均匀传导至下方支撑结构，避免局部应力集中造成的结构变形。建模过程中对各部位的尺寸公差做了针对性匹配，两侧安装孔的中心距严格对应配套支架的安装孔位间距，孔壁与螺栓的配合间隙控制在合理范围，既保证装配时的对位便利性，又避免间隙过大造成的定位偏移；中部拱形让位结构的弧度与箭体对应位置的外轮廓曲率完全一致，装配后贴合面无明显缝隙，可避免转运过程中构件与箭体表面发生硬摩擦损伤箭体防护层。两侧大圆弧过渡的外形设计，一方面去除了多余的尖角结构，避免总装作业过程中尖角划伤操作人员或刮蹭箭体表面线缆，另一方面也优化了构件自身的应力分布，在承受纵向压紧载荷时，圆弧过渡区域不会出现应力突变导致的结构开裂。构件整体采用等厚板材成型思路设计，厚度方向尺寸统一，既适合采用钣金冲压工艺批量加工，也可通过数控铣削方式做小批量试制，底部支撑凸台与主体结构为一体化设计，无需额外焊接拼接，减少了装配环节的拼接误差，也提升了整体结构的强度稳定性。在实际装配场景中，该构件通常成组使用，沿箭体周向对称布置，每个构件对应一处支撑点位，共同构成箭体水平转运时的辅助定位支撑体系，限制箭体在转运托架上的径向位移，同时避免支撑部位局部压强过大损伤箭体蒙皮。设计时还充分考虑了构件的轻量化需求，在保证结构强度满足承载要求的前提下，去除了非承载区域的多余材料，两侧宽幅承载面在不影响结构刚度的前提下做了轮廓优化，整体重量控制在合理区间，方便现场作业人员手动搬运安装，无需借助额外吊装设备即可完成对位装配。
