法兰连接椭球密封防护壳体结构

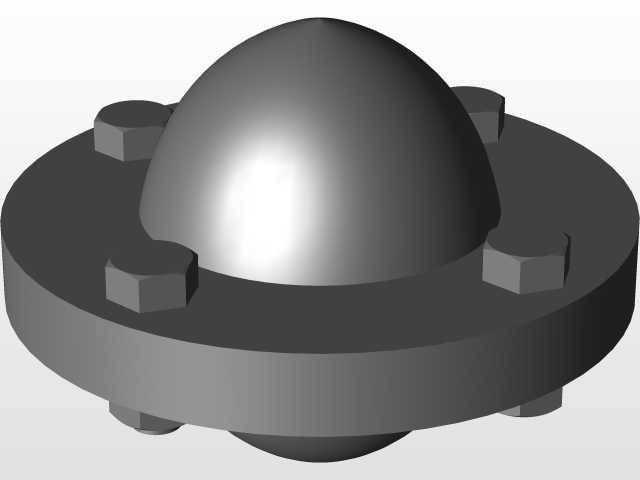

　　这类椭球型法兰连接防护结构，常应用在需要密闭隔离、承压防护的流体管路、小型实验腔体或者特殊介质存储场景中，核心作用是为内部构件提供完全封闭的防护空间，隔绝外部粉尘、水汽或者其他杂质侵入，同时可承受一定的内部压力，避免内部介质泄漏。从结构设计来看，整体采用上下两个对称椭球壳体对合的形式，相比常规圆柱加平盖的结构，椭球曲面的应力分布更均匀，在同等壁厚条件下能承受更高的内压，同时曲面过渡没有直角应力集中点，长期承压使用时不容易出现疲劳开裂的问题。中间的连接法兰采用整圈环形凸缘结构，上下法兰的贴合面加工有密封槽，可放置O型密封圈或者平垫片实现静密封，周向均匀布置的六角螺栓紧固件，能保证法兰面各点压紧力均匀，避免出现局部密封不严的泄漏点。

　　设计过程中需要重点匹配法兰螺栓的分布圆直径、螺栓规格与壳体承压能力的对应关系，螺栓数量过少会导致法兰面压紧力不足，数量过多则会增加整体重量和装配工作量，通常会根据设计压力、壳体材质的许用应力计算螺栓的最小载荷，再留出1.5到2倍的安全系数确定螺栓规格与数量。上下椭球壳体的长轴与短轴比例也需要结合安装空间调整，椭球过于扁平时曲面的应力集中系数会上升，过于瘦长则会增加整体的轴向安装尺寸，常规工况下长短轴比例控制在2:1左右时，结构强度和空间占用能达到较好的平衡。安装边界方面，法兰的外圆直径决定了结构的最大径向安装尺寸，上下壳体对合后的总轴向长度需要和周边管路、安装支架的预留空间匹配，螺栓的安装需要预留足够的扳手操作空间，

　　通常螺栓中心到法兰外圆的距离要满足对应规格套筒或者开口扳手的最小操作半径，避免现场装配时出现工具无法就位的问题。这类结构的内部没有多余的支撑构件，腔体空间利用率高，椭球内壁光滑无死角，也方便后续对内部进行清洁或者介质置换，在小型真空实验装置、特种流体取样器、精密传感器防护壳体等场景中都有广泛的适配性。建模过程中需要重点保证上下法兰贴合面的平面度公差，螺栓孔的位置度公差要控制在合理范围，避免装配时出现螺栓无法穿入、法兰面错位导致密封失效的问题，椭球曲面的曲率要连续顺滑，避免出现曲面褶皱或者曲率突变，否则后续加工或者3D打印时容易出现壁厚不均的缺陷。
