实验室用平行板夹持式蛋形试样固定夹具

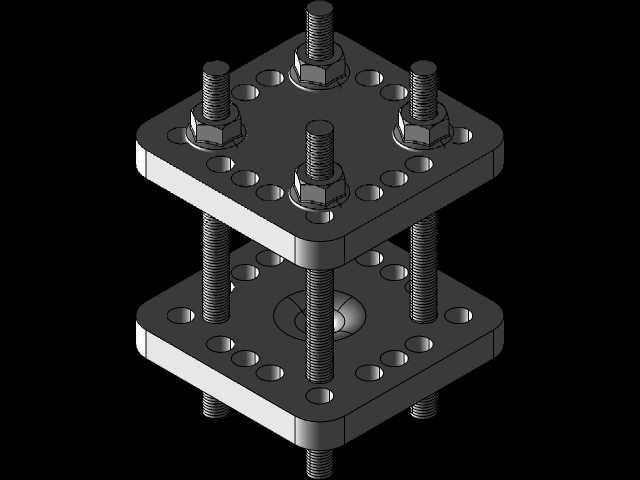

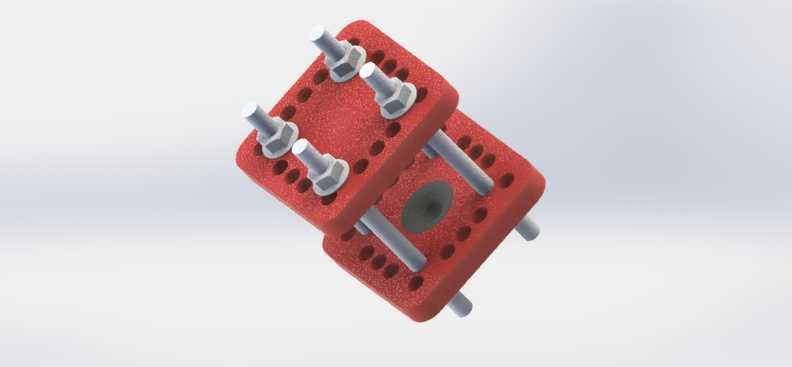

　　这款夹持装置主要面向材料测试、食品物性分析类实验室场景，用来固定蛋形、椭球类不规则曲面试样，避免测试过程中试样出现滑移、偏转，影响检测数据的准确性。日常做蛋壳抗压强度测试、蛋形包装件缓冲性能验证时，常规平口钳要么夹力过大直接压碎试样，要么接触面积不足无法稳定固定，这款夹具的结构设计刚好解决了这类痛点。上下两块平行夹持板采用对称布局，板面上加工有多组等距排布的通孔，既可以根据试样的实际尺寸调整四根拉杆的安装位置，适配不同长短轴比例的椭球试样，也能在夹持板与试样接触的位置加装柔性缓冲垫，通孔可作为缓冲垫的定位孔，避免垫体在夹持过程中移位。四根拉杆配套六角螺母作为锁紧件，通过对称拧紧螺母可以实现上下夹持板的平行压合，

　　保证施加在试样上的夹持力均匀分布，不会出现单侧受力过大导致试样破损的情况。上下夹持板的中心区域预留了足够的容置空间，不会与试样的曲面发生硬接触，夹持时仅通过板件边缘的环形接触区域承托试样，接触位置避开试样的应力集中点，适配蛋壳这类脆性材料的固定需求。从安装边界来看，该夹具整体为立式对称结构，四根拉杆的伸出端可直接适配现有材料试验机的通用安装接口，不需要额外加工转接件，夹持板的板面尺寸覆盖常规禽蛋、小型椭球类试样的尺寸范围，调整拉杆安装位时，最大可适配长短轴差值在30mm以内的椭球工件，最小夹持间距可通过螺母进给量灵活调整，不会出现行程不足无法装夹的问题。设计过程中特意将夹持板的边角做了倒钝处理，避免实验人员操作时被锐边划伤，

　　拉杆采用通牙设计，螺母的进给行程足够覆盖全尺寸范围的试样装夹，板件上的通孔采用等距阵列排布，调整拉杆位置时不需要额外测量，直接对应孔位安装即可保证上下板的平行度，降低装夹调试的时间成本。这类夹具除了实验室测试场景外，也可用于小型椭球类零件的加工固定，比如工艺品蛋雕作业时，可通过调整夹持力大小，既稳定固定蛋体，又不会夹碎蛋壳，适配多场景的不规则曲面工件装夹需求。
