630吨Agostino立式压力机设备结构

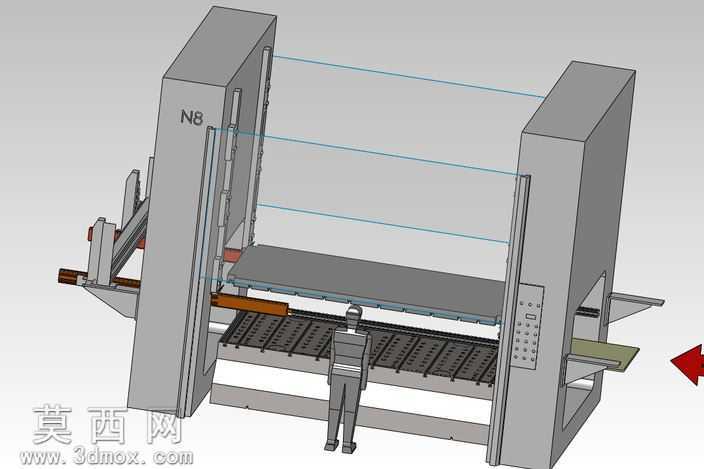

本模型为630吨规格立式压力机的完整三维结构模型，采用SolidWorks完成全参数化建模，整体建模过程严格遵循重型锻压设备的实际设计规范，完整还原了设备的双立柱龙门式主体架构。模型搭建阶段首先完成左右两个厚重立式承载立柱的结构绘制，立柱作为设备主要承力部件，建模时严格按照大吨位压力机的刚度要求设计壁厚与内部加强筋结构，表面预留了滑块导轨的安装定位面，清晰还原了导轨的安装槽、定位孔等细节特征。中部的活动滑块与下部固定工作台采用等宽设计，建模时还原了滑块的导向配合结构、模具安装T型槽结构，工作台表面的物料输送辊道结构也做了完整呈现，辊道的支撑框架、传动辊轴、侧边定位挡边都按照实际输送逻辑完成装配，可直观展示工件在工作台面上的进料、定位、出料流程。模型中还还原了主压油缸的安装位置、侧边辅助定位油缸的结构，以及立柱侧面的操作控制箱细节，控制箱上的按钮排布、面板标识都做了简化还原，同时搭配了等比例人体模型作为尺寸参照，可直观体现该630吨压力机的整体体量规模。材质渲染阶段，为设备主体承力结构赋予了厚重的磨砂铸钢材质，导轨配合面赋予了磨削加工后的金属亮面材质，输送辊道赋予了耐磨合金钢材质，操作面板赋予了哑光金属与工程塑料结合的材质效果，整体渲染效果写实，清晰区分不同功能部件的材质差异。整体设计思路围绕大吨位立式压力机的实际功能逻辑展开，各部件的装配关系完全符合机械设计规范，运动部件的行程空间、干涉检查都在建模过程中完成验证，可直观展示该型压力机的压装作业流程、工件输送逻辑，完整呈现重型锻压设备的结构特点，可作为重型压力机结构设计、教学演示、方案展示的参考三维模型，帮助设计人员快速理解大吨位立式压力机的整体布局、承力结构设计、配套输送机构的搭配逻辑。
