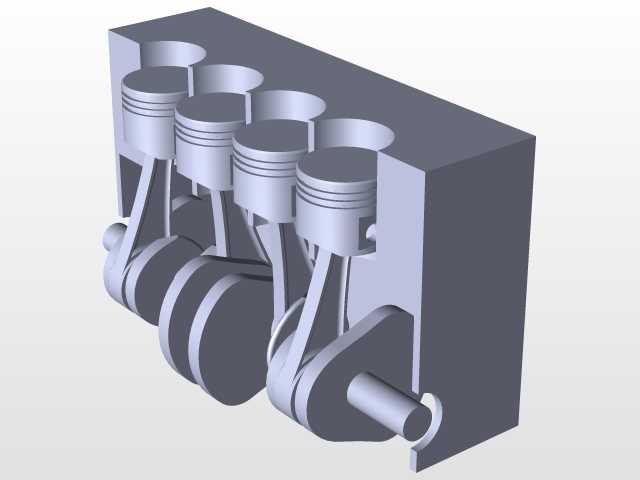

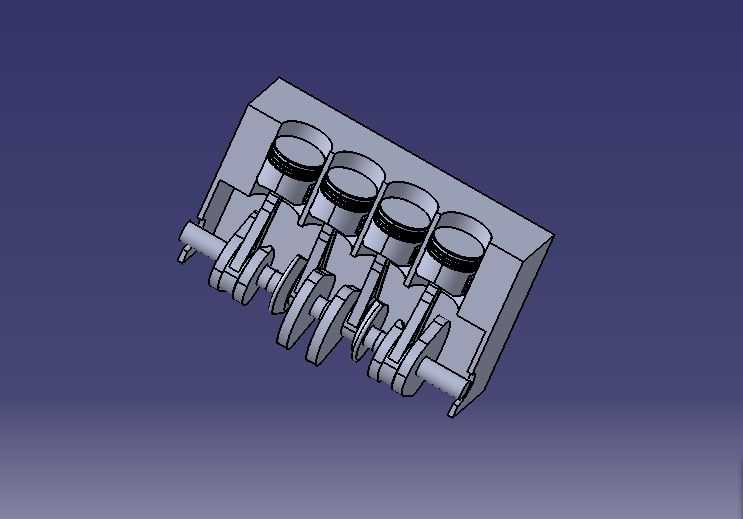

直列四缸发动机曲柄连杆活塞组结构

　　这套结构是内燃机动力输出的核心组成部分，直列排布的四个活塞通过连杆与下方曲轴连接，将燃烧做功产生的直线往复运动转化为曲轴的旋转扭矩，为整套动力设备提供持续的动力输出。在实际应用场景中，这类结构广泛搭载于小排量乘用车、通用小型动力机组、农用作业机械等设备上，是四冲程内燃机完成进气、压缩、做功、排气四个工作循环的核心运动载体。从设计思路来看，直列四缸的排布方式平衡了一、二阶往复惯性力，相比三缸结构不需要额外加装平衡轴就能获得更平顺的运转表现，相比六缸及以上排布又能大幅压缩轴向尺寸，降低整机重量与制造成本，兼顾了动力输出平顺性与空间利用率。建模过程中需要严格匹配活塞销与连杆小头的配合间隙、连杆大头与曲轴曲柄销的旋转配合公差，

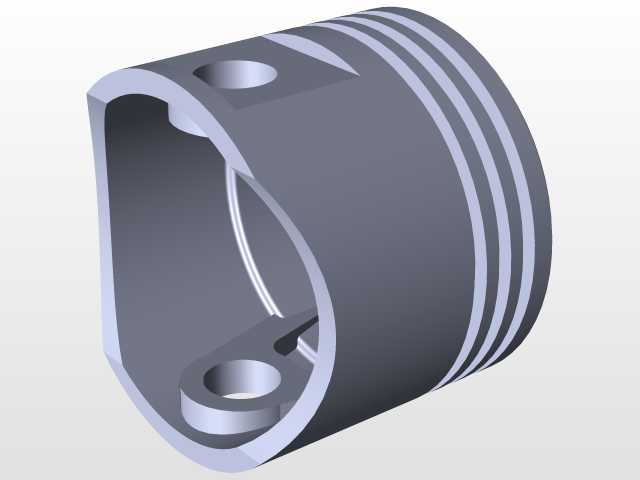

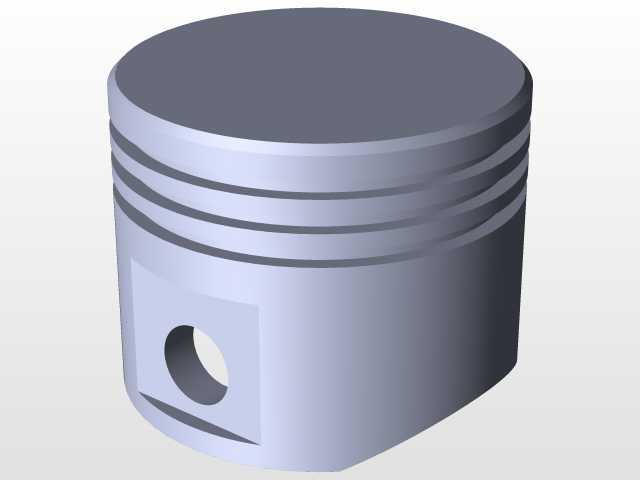

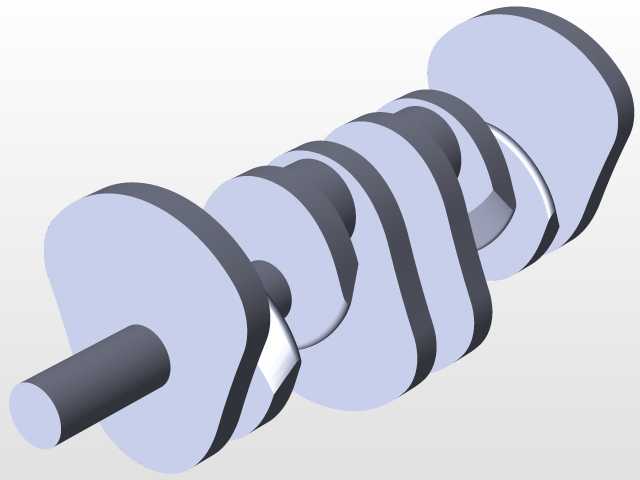

　　活塞环槽的位置与宽度需要对应气环、油环的安装尺寸，保证工作过程中燃烧室的密封性能与缸壁润滑的控油效果。曲轴的曲柄臂配重块经过偏心配重设计，抵消活塞连杆组往复运动产生的不平衡力矩，降低整机运转时的振动幅度。安装边界上，缸体部分的曲轴轴承座同轴度需要控制在合理公差范围内，保证曲轴转动时无卡滞、偏磨问题，活塞顶面的燃烧室凹坑形状需要匹配缸盖的燃烧室造型，保证压缩比符合设计要求，活塞裙部的型线设计需要考虑热膨胀量，避免冷态间隙过大产生敲缸、热态膨胀后出现拉缸故障。连杆的杆身采用工字型截面设计，在保证结构强度、承受爆发压力冲击的前提下尽可能降低往复运动质量，减少曲轴运转的惯性负载。四个活塞的行程、连杆长度、曲轴回转半径完全一致，

　　保证各缸做功间隔均匀，动力输出连贯平稳，这类简化建模版本可以作为动力总成匹配设计、教学演示、结构原理验证的基础参考模型，帮助设计人员快速理解曲柄连杆机构的运动逻辑与装配关系，在进行整机布置时快速校核运动部件的干涉边界，确认油底壳、缸盖、正时机构等周边部件的安装空间是否满足运动行程要求。
