多规格啮合传动齿轮组结构设计

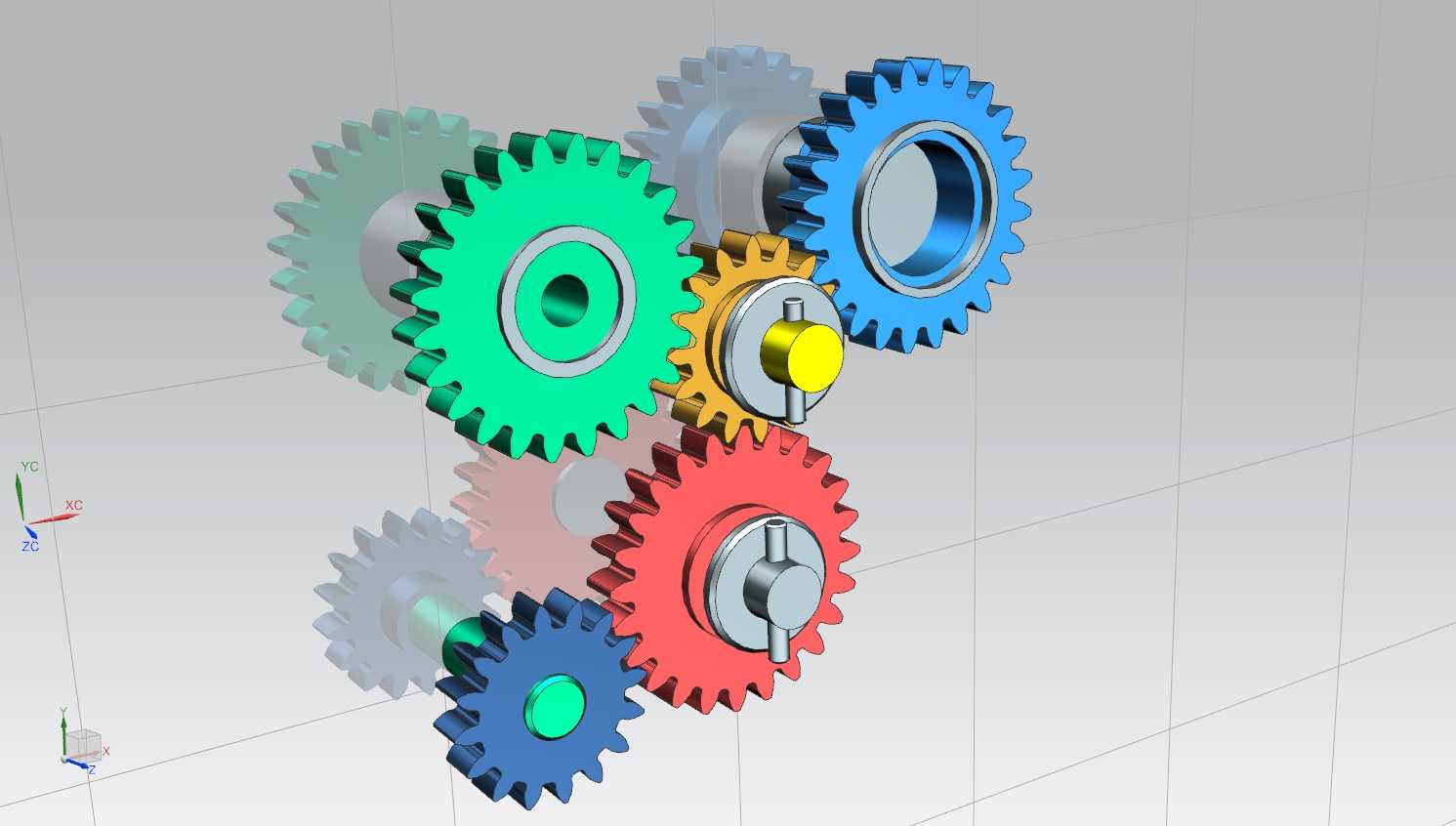

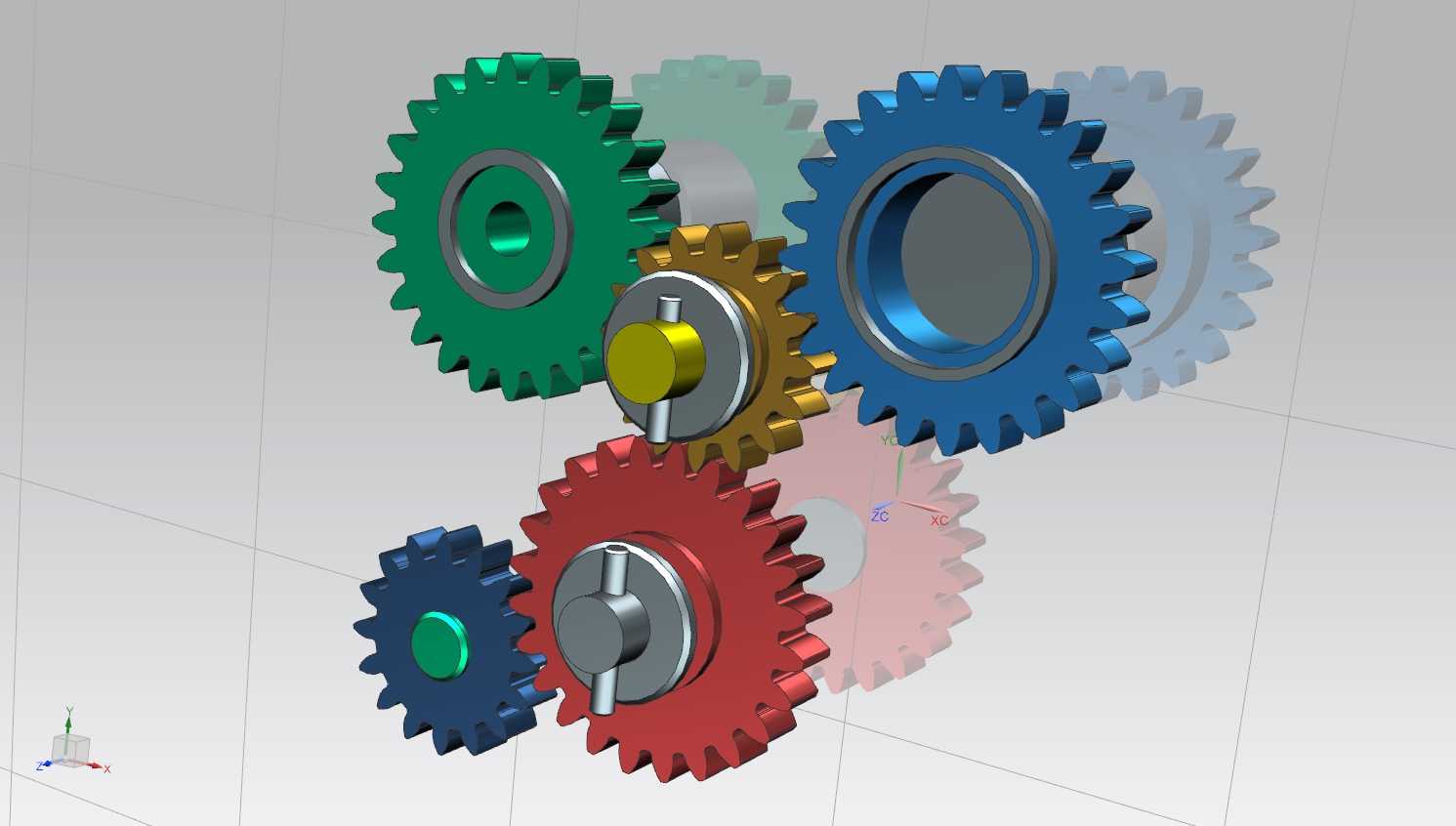

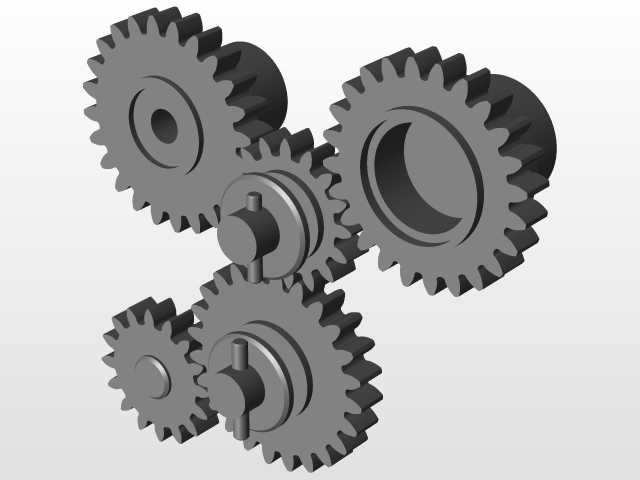

　　这套多齿轮啮合的传动结构，核心是通过不同齿数、不同外径的齿轮排布，实现定传动比的动力分流与转速匹配，在轻工输送设备、小型自动化生产线的动力分配单元里应用十分广泛。设计时首先要考虑的是安装边界约束，整套齿轮组的轴向安装空间预留要匹配对应箱体的内腔深度，每个齿轮的轴孔公差要适配对应规格的传动轴，避免装配后出现径向窜动，同时相邻啮合齿轮的中心距要严格按照模数、齿数计算的理论值预留，保证齿侧间隙处于合理区间，既不会因为间隙过大出现传动冲击、回程误差超差，也不会因为间隙过小导致啮合卡滞、运转时齿面磨损加剧。从结构排布来看，这套齿轮组采用了多齿轮并联啮合的布局，大直径齿轮作为动力输入端的从动轮，承接电机输出轴传递的扭矩，

　　再通过中间的小直径惰轮将动力分流到不同输出端的齿轮上，能够同时带动多个执行机构同步运转，相比单对齿轮传动的结构，这种布局可以在有限的安装空间内实现多路动力输出，不需要额外增加传动链长度，能有效缩减整套传动单元的体积。齿形部分采用标准渐开线齿形设计，齿顶高、齿根高都符合通用传动齿轮的参数规范，齿面的结构设计预留了后续热处理的加工余量，实际生产中可以根据负载大小选择调质、齿面淬火等不同热处理工艺，提升齿面的接触强度与耐磨性，延长组件的使用寿命。每个齿轮的轮毂部分都做了加厚设计，轴孔位置可以根据实际安装需求加工键槽或者顶丝孔，适配平键连接、顶丝锁紧等不同的轴连接方式，安装时要注意齿轮的轴向定位，通过轴肩或者卡簧将每个齿轮固定在对应轴段上，

　　避免运转过程中出现轴向位移导致啮合脱开。实际选型应用时，要根据传递的额定扭矩核算每个齿轮的齿根弯曲强度，尤其是小直径的惰轮，因为同时和两个齿轮啮合，齿面受力情况更复杂，需要重点校核其负载能力，避免长时间满负载运转出现断齿问题。另外齿轮的端面都做了倒角处理，既可以去除加工产生的毛刺，也能在装配时起到导向作用，降低装配难度，部分齿轮的轮毂位置设计有凸台结构，能够和相邻的轴承或者轴套端面贴合，起到轴向定位的作用，不需要额外增加定位垫片，简化装配流程。
