排挡用同轴尼龙齿轮结构设计

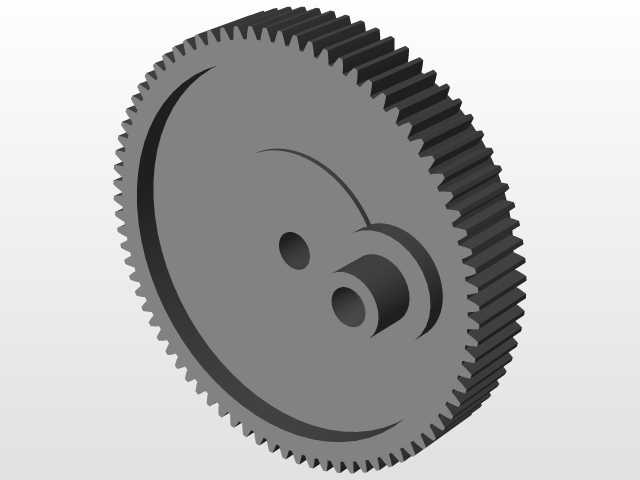

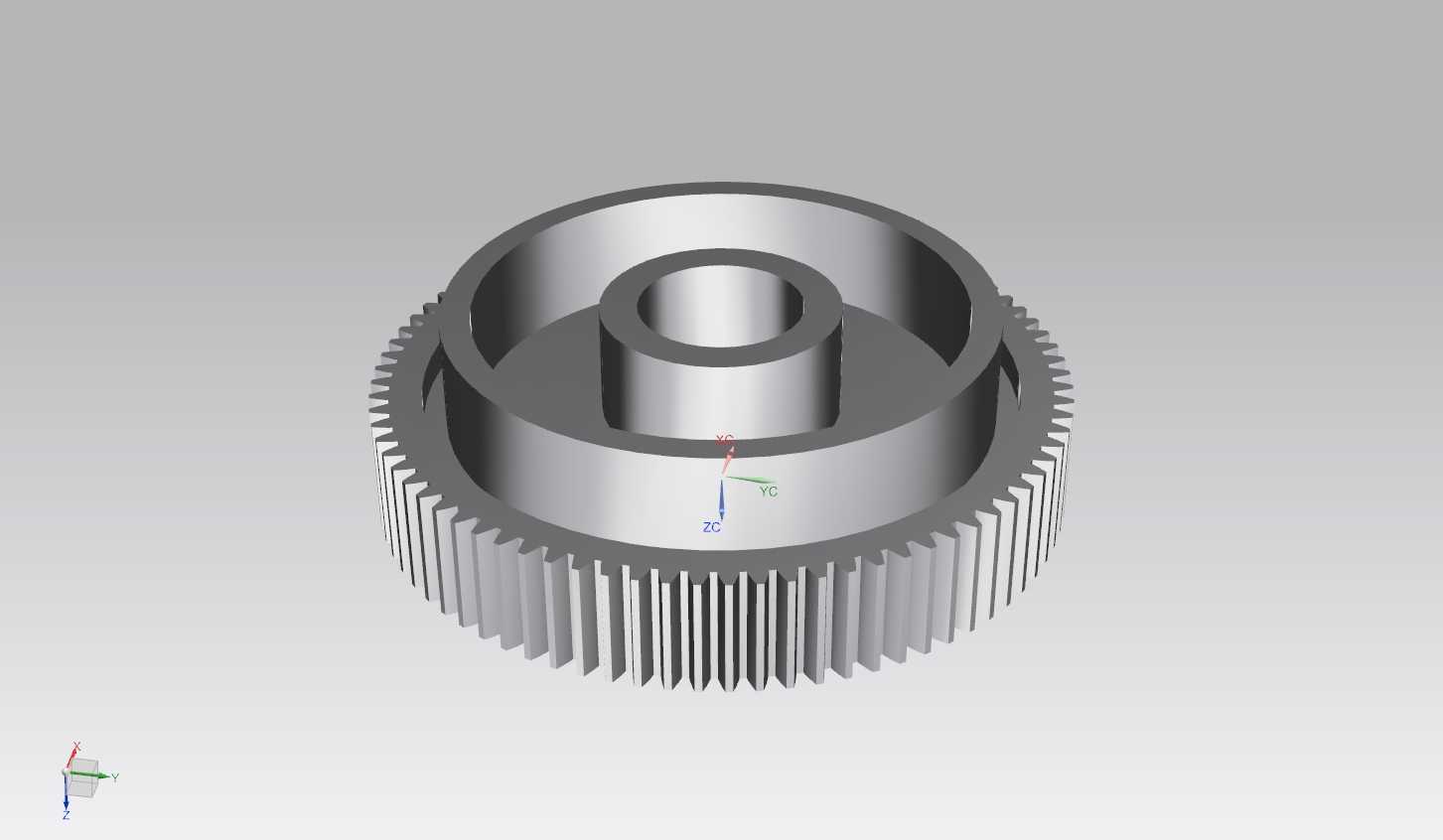

　　这款尼龙齿轮主要应用于手动排挡机构的传动链路中，在排挡操作的力传递环节承担转速匹配与扭矩传输作用，相比金属齿轮，尼龙材质自带的自润滑特性可以在无额外润滑脂补充的工况下长期工作，大幅降低排挡操作时的啮合异响，同时减少换挡过程中的卡顿感，适配乘用车辆、小型工程机械的换挡操纵机构安装需求。从结构设计来看，该齿轮采用同轴嵌套式双层结构，外层为全周渐开线直齿，内层设置同轴安装套筒，中间通过环形辐板连接，这种结构可以在单零件上实现两个不同传动比的啮合界面，减少排挡机构内的零件数量，压缩整体安装空间，同时保证两层齿轮的同轴度公差控制在0.02mm以内，避免换挡过程中出现传动卡滞。设计过程中优先考虑了安装边界的适配性，

　　内层套筒的内孔尺寸匹配排挡轴的标准安装直径，套筒长度与排挡机构的安装座深度匹配，保证装配后齿轮的轴向窜动量控制在0.1mm以内，不会出现轴向脱啮的问题；外层轮齿的齿顶圆直径经过反复校核，与周边换挡拨叉、联动齿圈的安装间隙预留1.5mm的安全距离，避免机构动作时出现运动干涉。齿形参数选择上，采用标准压力角的渐开线齿形，齿厚经过强度校核，能够承受换挡过程中瞬时的冲击载荷，尼龙材质的吸震特性可以缓冲换挡时的冲击力，提升操纵手感的平顺性，同时降低长期使用后的齿面磨损速率。轮齿与中间辐板的过渡位置设置了R0.5的圆角，避免应力集中导致的轮齿断裂问题，内层套筒与辐板的连接位置同样做了圆弧过渡，提升零件整体的结构强度。实际装配时，

　　该齿轮直接套装在排挡固定轴上，通过轴用卡簧限制轴向位置，无需额外的定位紧固件，装配工序简单，后期维护更换时可以直接快速拆装，适配售后维修的快换需求。在排挡机构工作过程中，该齿轮随换挡动作与周边齿圈啮合传动，将换挡杆的操作力平稳传递到换挡拨叉轴，尼龙材质的低摩擦系数可以减少传动过程中的力损耗，让换挡操作更轻便，同时不会像金属齿轮那样在长期啮合后出现齿面点蚀、锈蚀的问题，在多粉尘、温差变化大的驾驶舱环境下也能保持稳定的传动性能。
