锥形成型多导柱精密注塑模具结构

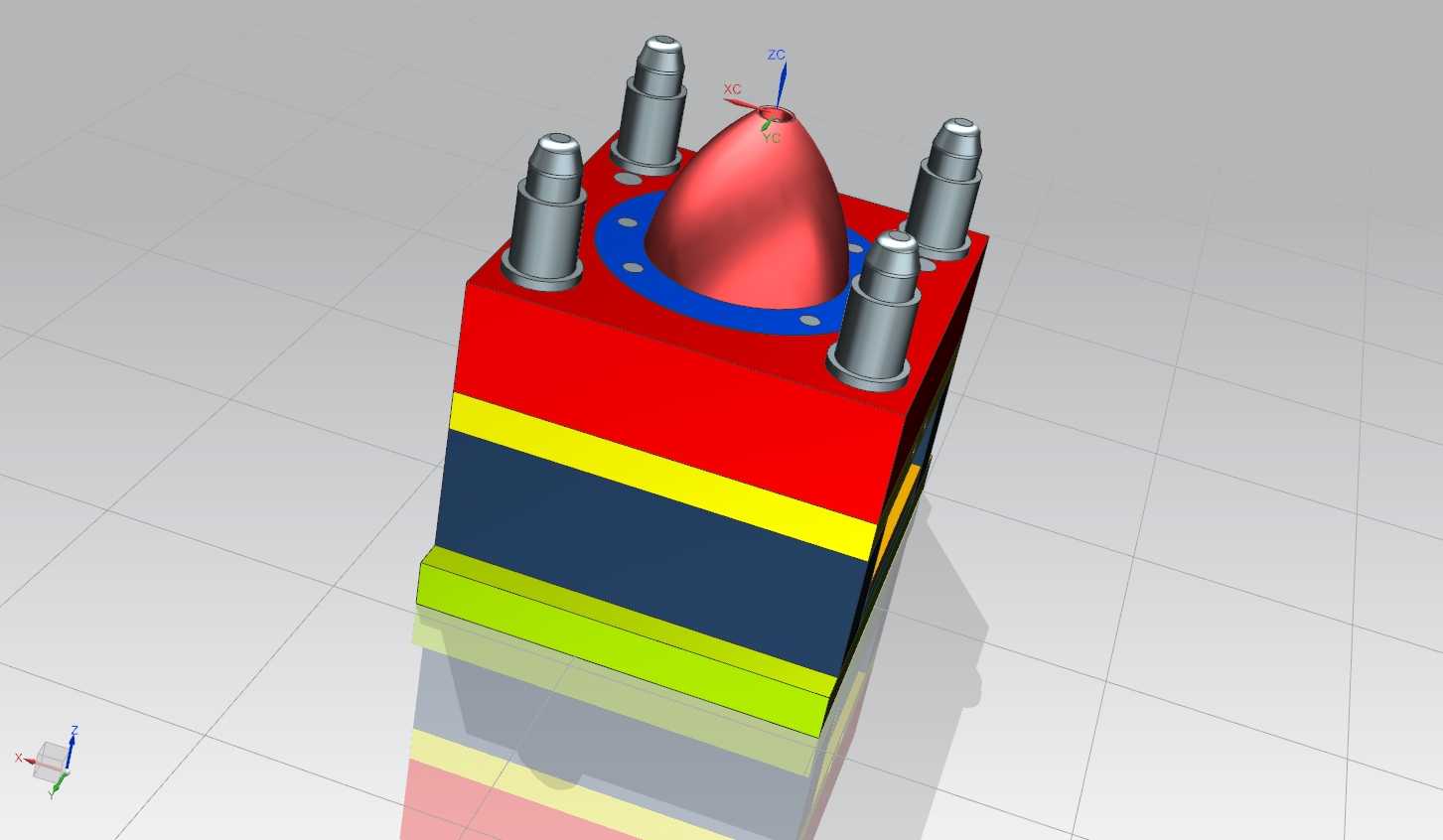

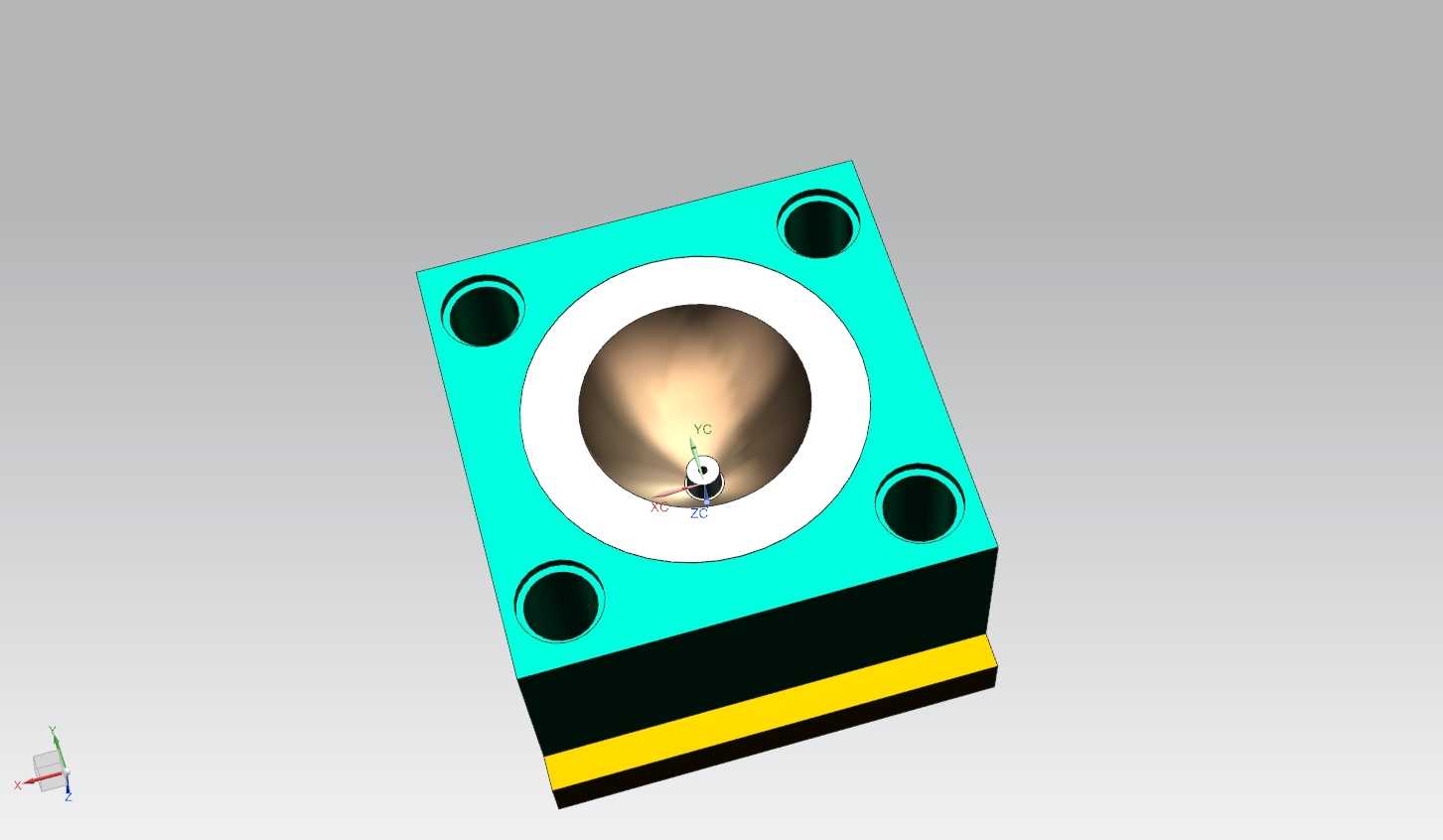

这套模具结构针对带锥形外轮廓的薄壁塑件设计，核心成型区域采用整体式型腔镶件结构，避免多块镶件拼接在塑件表面留下合模痕迹，适配外观要求较高的锥形塑件批量生产场景，常见于小家电导流部件、工业喷头外壳、装饰类锥形塑件的注塑成型工序。从结构布局来看，四根等直径导柱呈矩形分布在模架四角，导柱长度超出型腔分型面足够安全距离，合模过程中导柱先进入导套完成初定位，避免型腔与型芯发生偏磨撞模，导柱与导套的配合公差选取H7/f6间隙配合，既保证合模定位精度，又不会因配合过紧在高温模温下出现卡滞问题。模架采用叠层式板件结构，从定模侧到动模侧依次排布面板、型腔固定板、承板、顶出板固定板、底板，各板件之间通过内六角螺钉锁紧，定位销承担板件间的位置精度锁定，避免长期开合模振动导致板件错位。核心的锥形型腔部分，成型面做了0.5度的脱模斜度处理，对应塑件的外表面粗糙度要求达到Ra0.8，抛光时顺着脱模方向做纹路处理，减少塑件顶出时的摩擦阻力，避免顶白、拉伤缺陷。围绕锥形型腔的周向，设置了环形冷却水道，水道距离型腔壁的距离保持在1.5倍水道直径位置，保证冷却均匀，避免锥形塑件因冷却速率不一致出现收缩不均、翘曲变形的问题。在安装边界上，这套模架的外形尺寸适配120吨级卧式注塑机的拉杆间距，定位圈采用标准100mm直径规格，与注塑机定模板定位孔配合，浇口套球面半径匹配注塑机喷嘴SR尺寸，保证射胶时熔料不会溢漏。顶出结构采用顶杆顶出布局，顶杆分布在锥形塑件的口部端面位置，避开塑件外观面，顶杆端面与型芯表面齐平，避免顶出时在塑件表面留下凸起痕迹，顶出行程预留足够安全余量，保证塑件可以完全脱离型芯，不会出现顶出不足导致的塑件粘模问题。整套结构的合模精度控制在0.02mm以内，分型面贴合度做了配研处理，合模后分型面间隙小于0.02mm，避免射胶时出现飞边毛刺，减少后续塑件去飞边的人工工序成本。
