台式风扇枢轴注塑分模结构设计

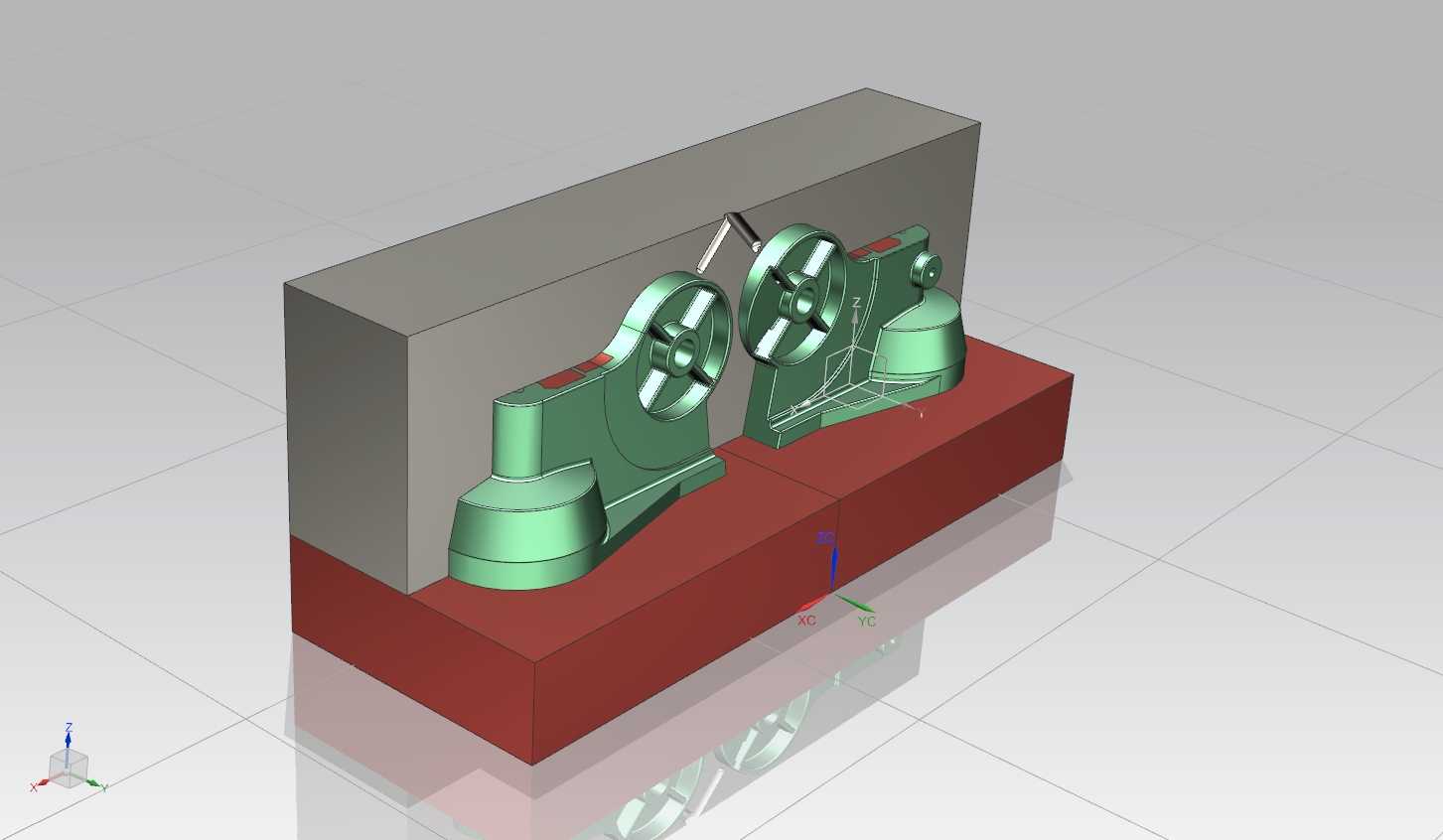

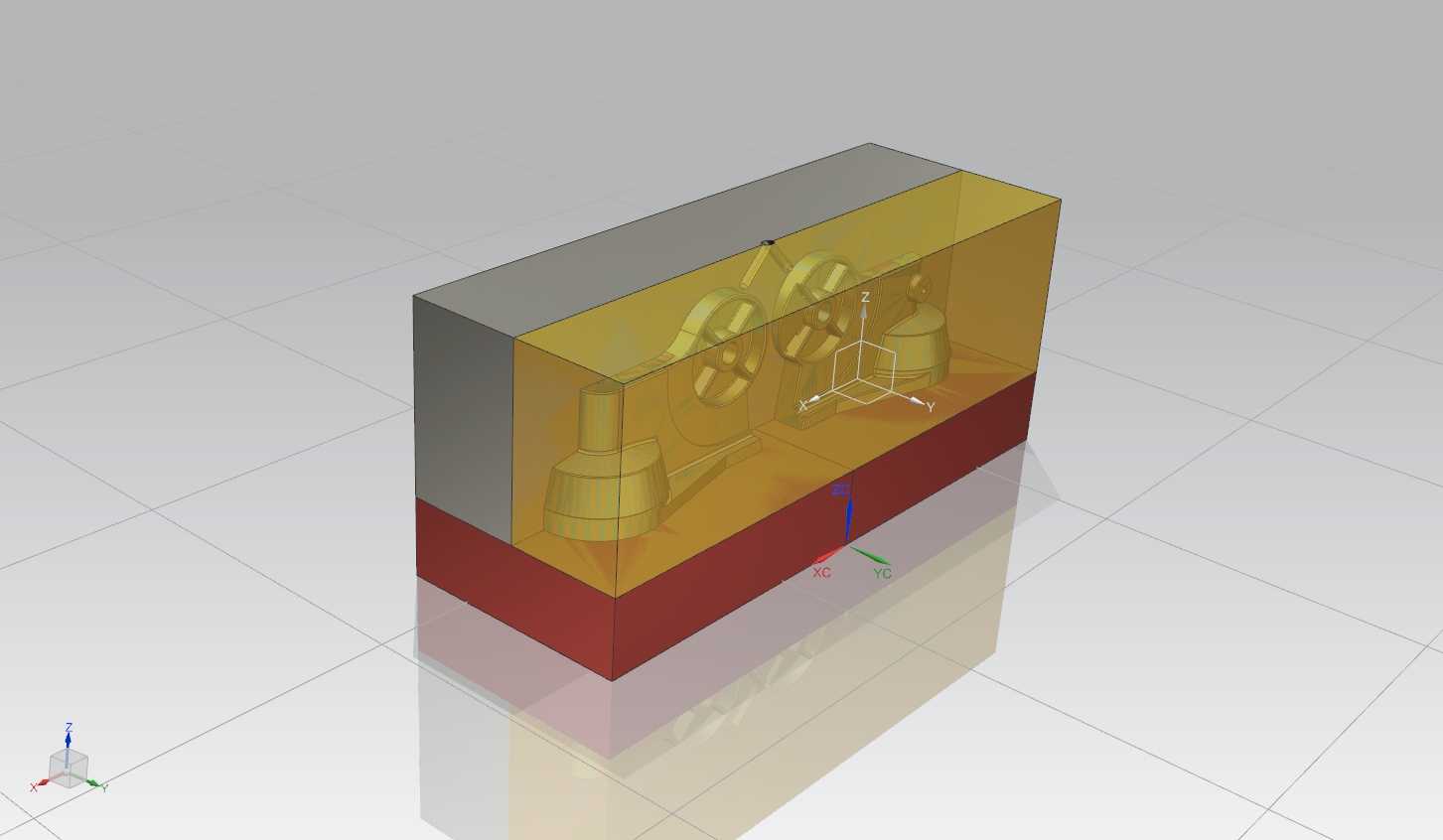

这套台式风扇枢轴的分模结构，核心服务于家用台扇摇头机构的核心连接部件量产需求，日常使用中台扇的俯仰角度调节、水平摇头动作的载荷传递，全部依托枢轴部件完成，因此结构设计既要兼顾注塑生产的脱模可行性，也要匹配成品装配后的力学承载要求。从实际应用场景来看，枢轴作为台扇机头与底座支架的连接枢纽，长期承受机头组件的静载荷，以及摇头动作带来的交变扭矩，因此分模设计时首先规避了在受力承载核心区域设置分型线，避免合模痕影响部件结构强度，同时将分型面选在部件轮廓的最大投影边界处，尽可能减少侧向抽芯结构的数量，降低模具加工难度与生产时的故障概率。设计过程中优先考虑了安装边界的匹配性，枢轴两端的连接柱直径、定位卡槽的间距完全适配台扇支架的安装孔位公差，预留的装配间隙控制在0.15mm以内，既可以保证装配时的顺畅度，也能避免长期使用后出现连接松动、摇头卡顿的问题。分模结构里将两个对称的枢轴型腔布置在同套模具的模仁区域，采用平衡式流道设计，保证注塑时熔料可以同时填充两个型腔，减少成型件的飞边、缩痕缺陷，同时在枢轴的轴孔位置设置了精准的脱模斜度，斜度取值1.2度，既不会影响轴孔的配合精度，也能保证开模时成品可以顺利顶出，不会出现粘模、顶白的问题。针对枢轴表面的圆弧过渡区域，分型面做了随形贴合处理，避免合模时出现错位导致的台阶差，减少后续成品的打磨工序。整套结构在设计时还考虑了生产中的冷却效率，在模仁对应枢轴厚壁区域布置了随形冷却水道，缩短成型周期，同时避免厚壁处出现缩孔缺陷，保证成品的尺寸稳定性，满足台扇长期使用的结构可靠性要求。
